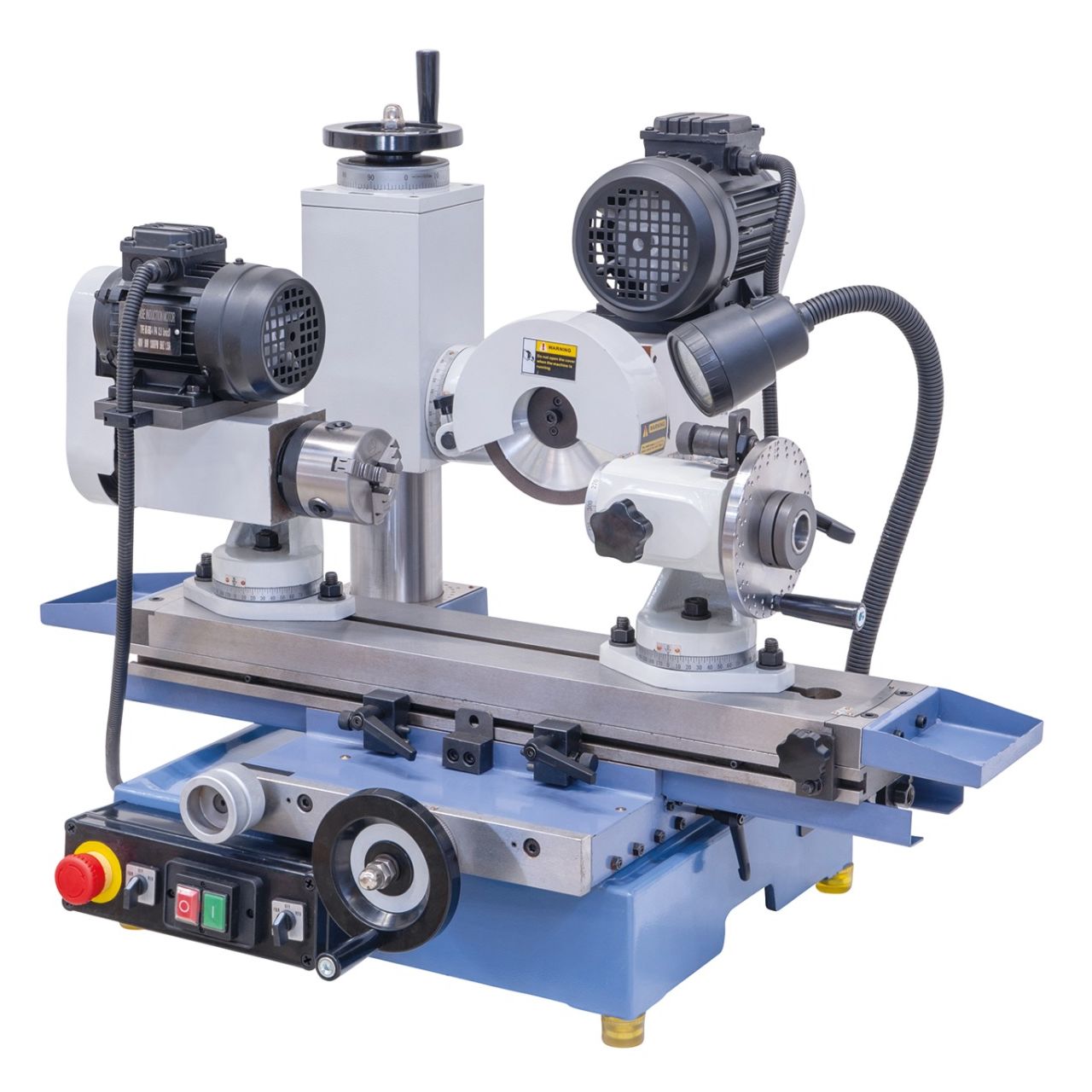

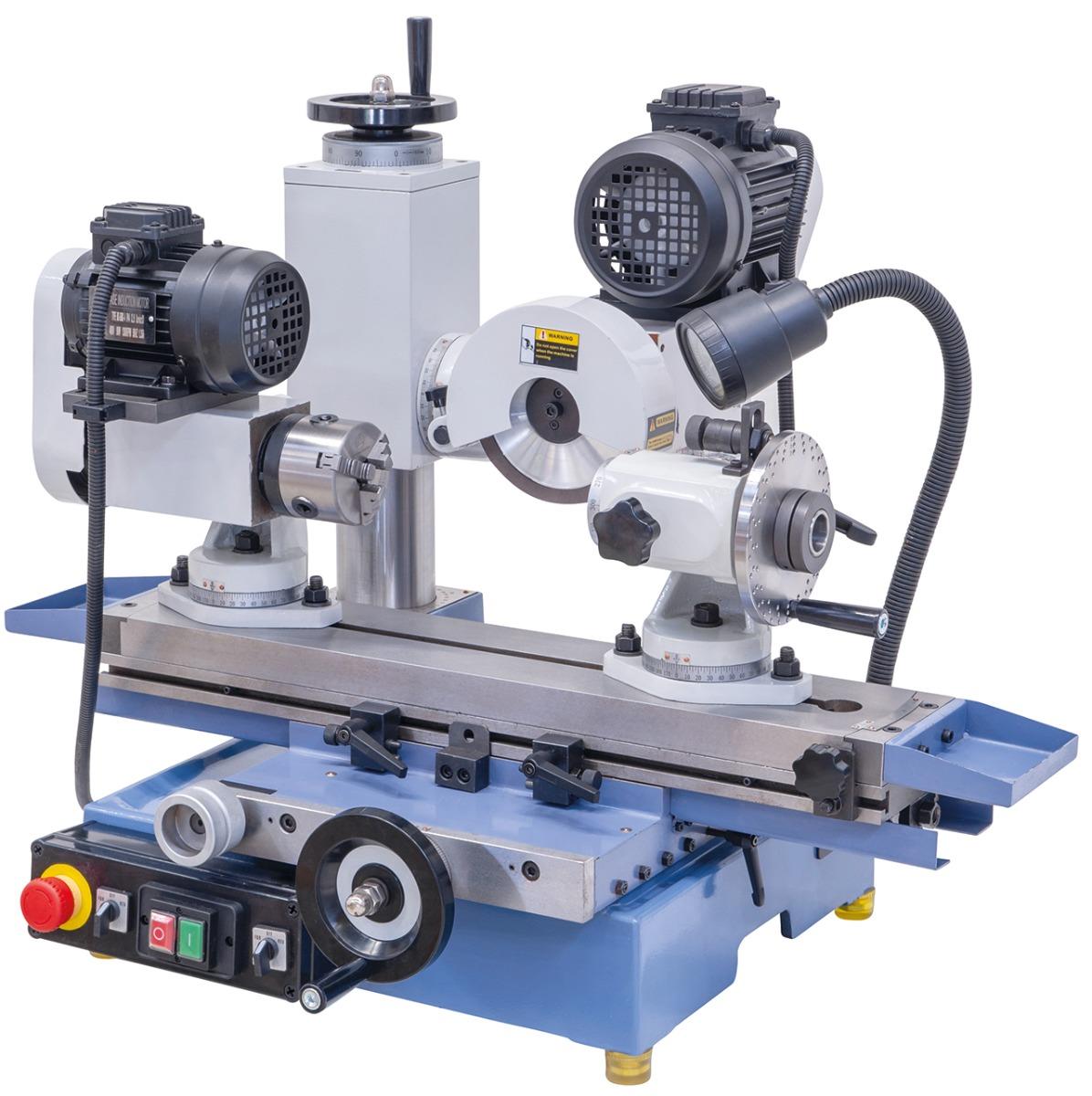

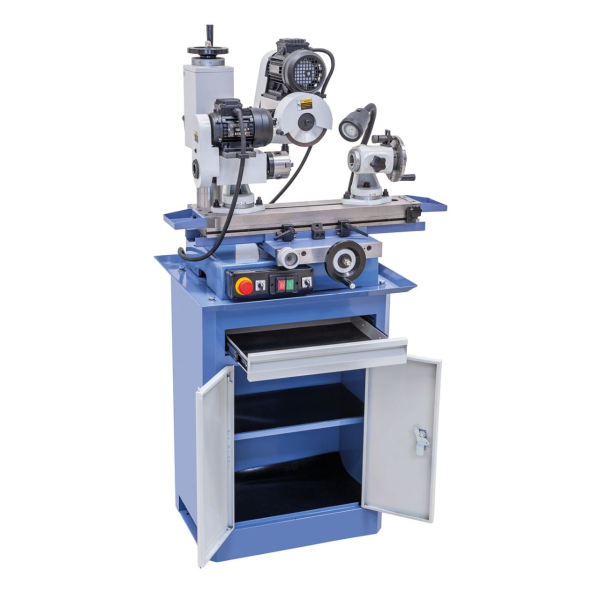

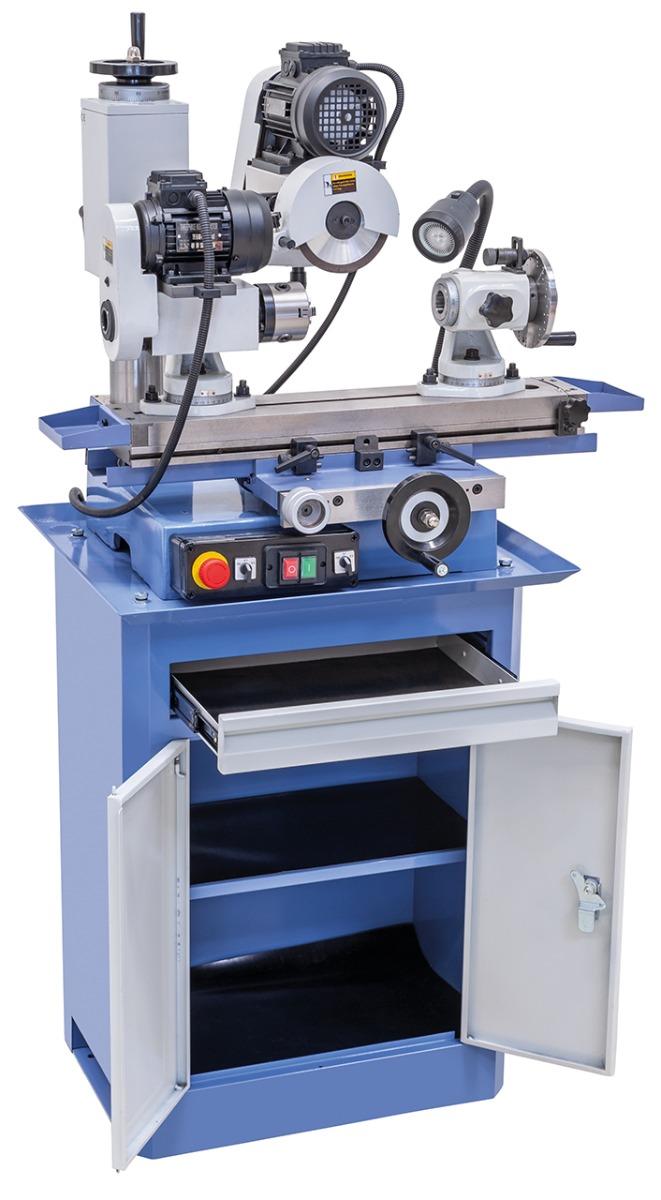

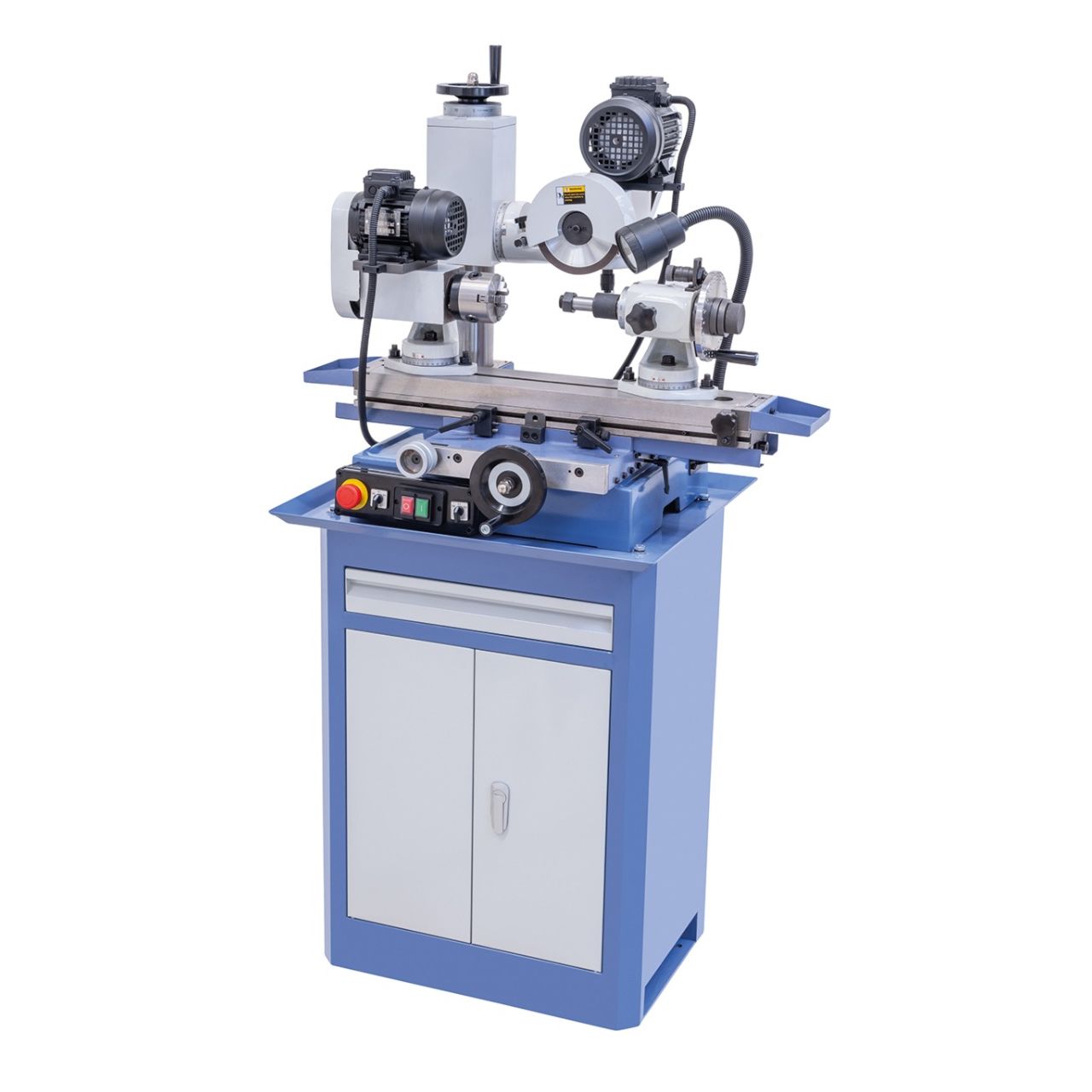

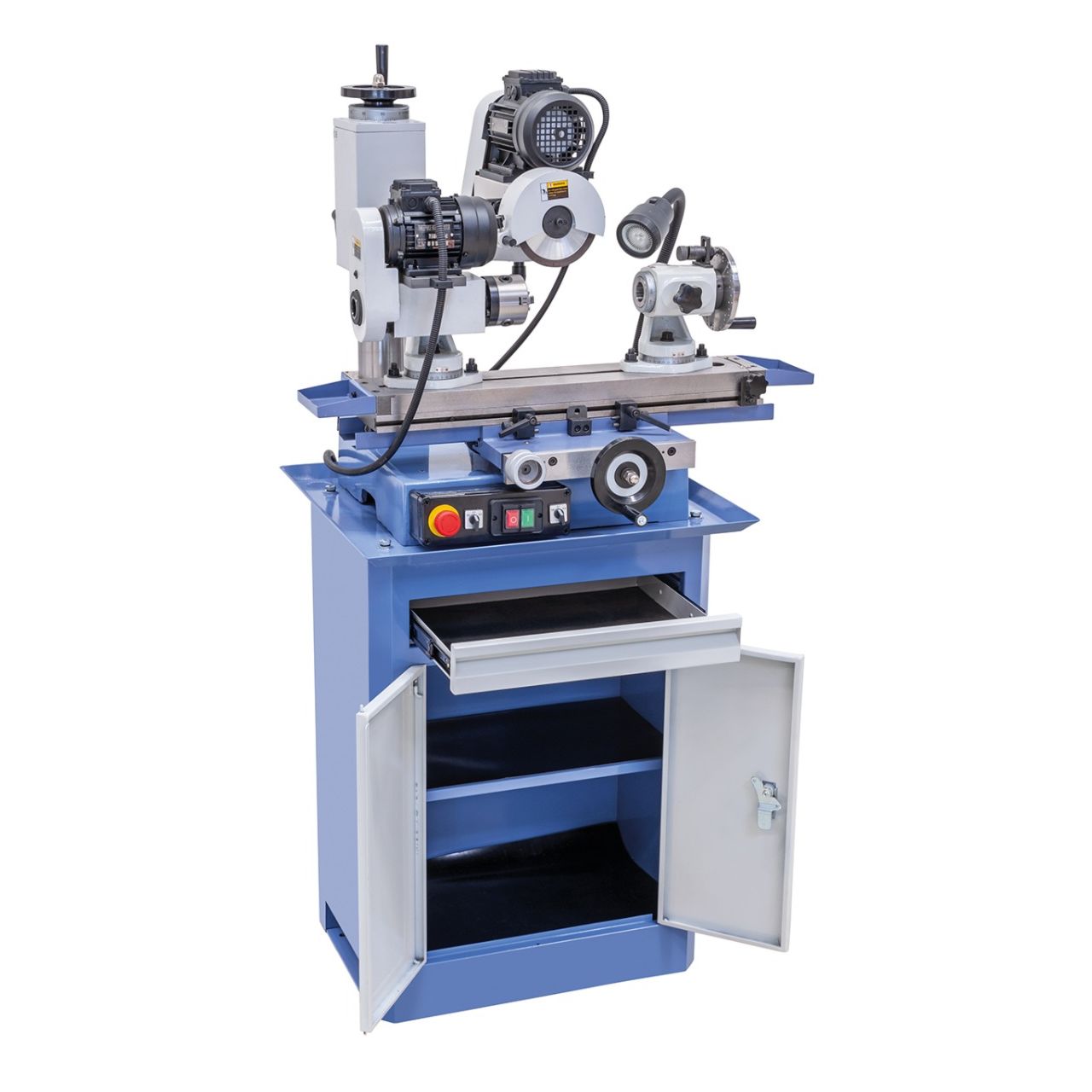

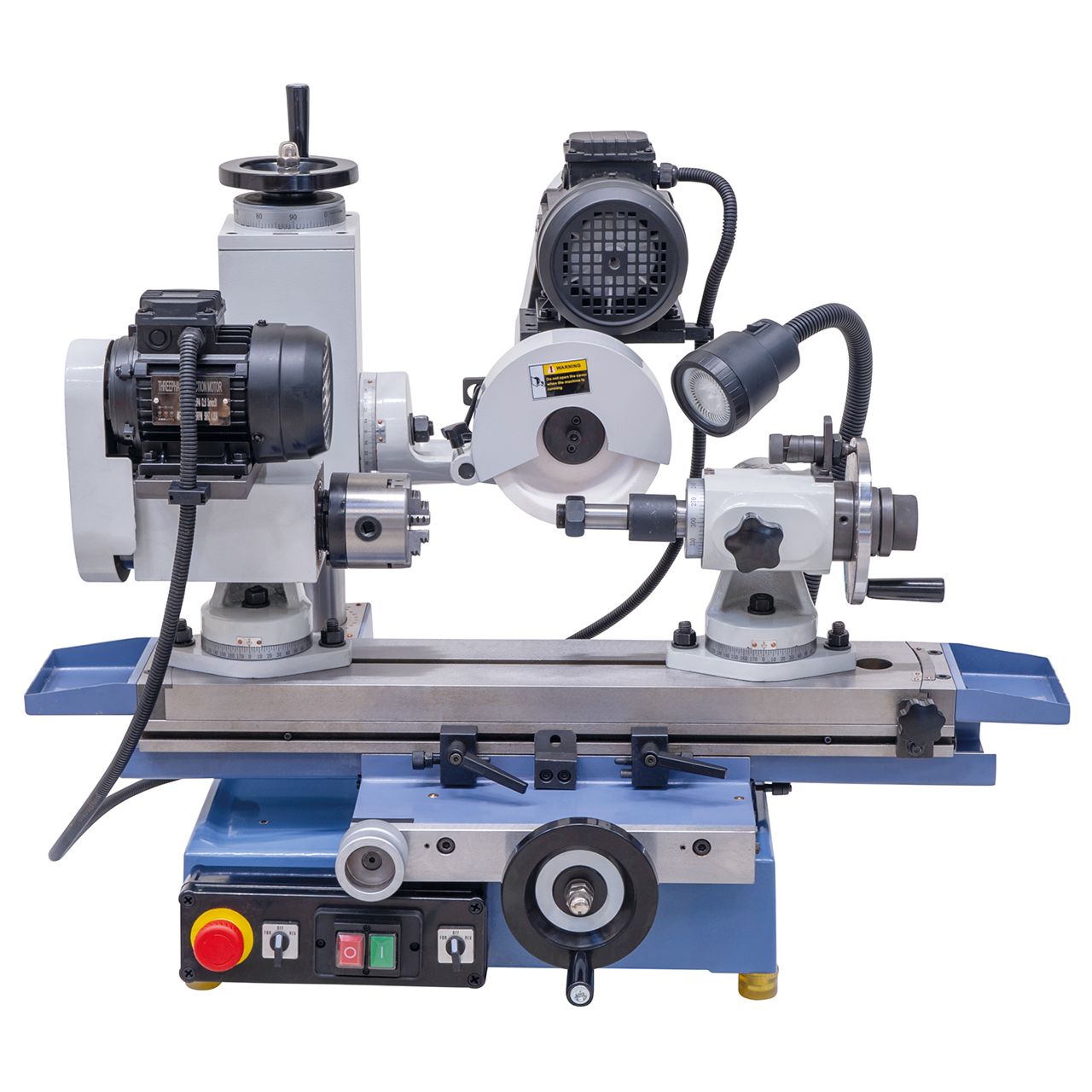

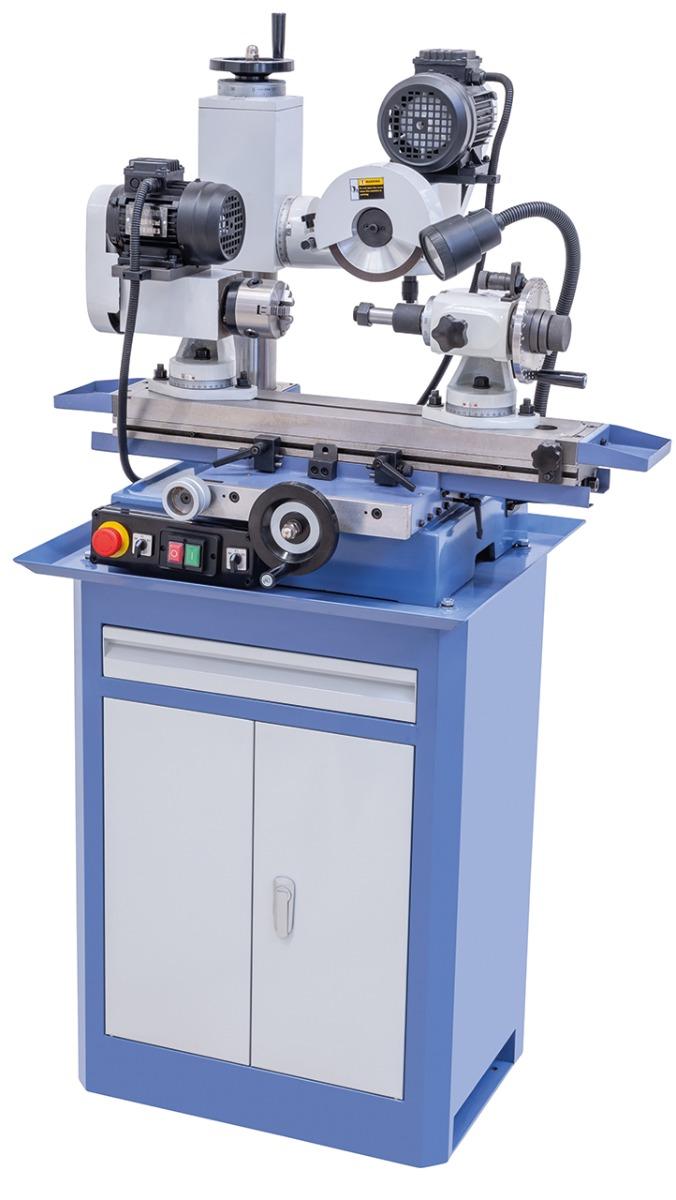

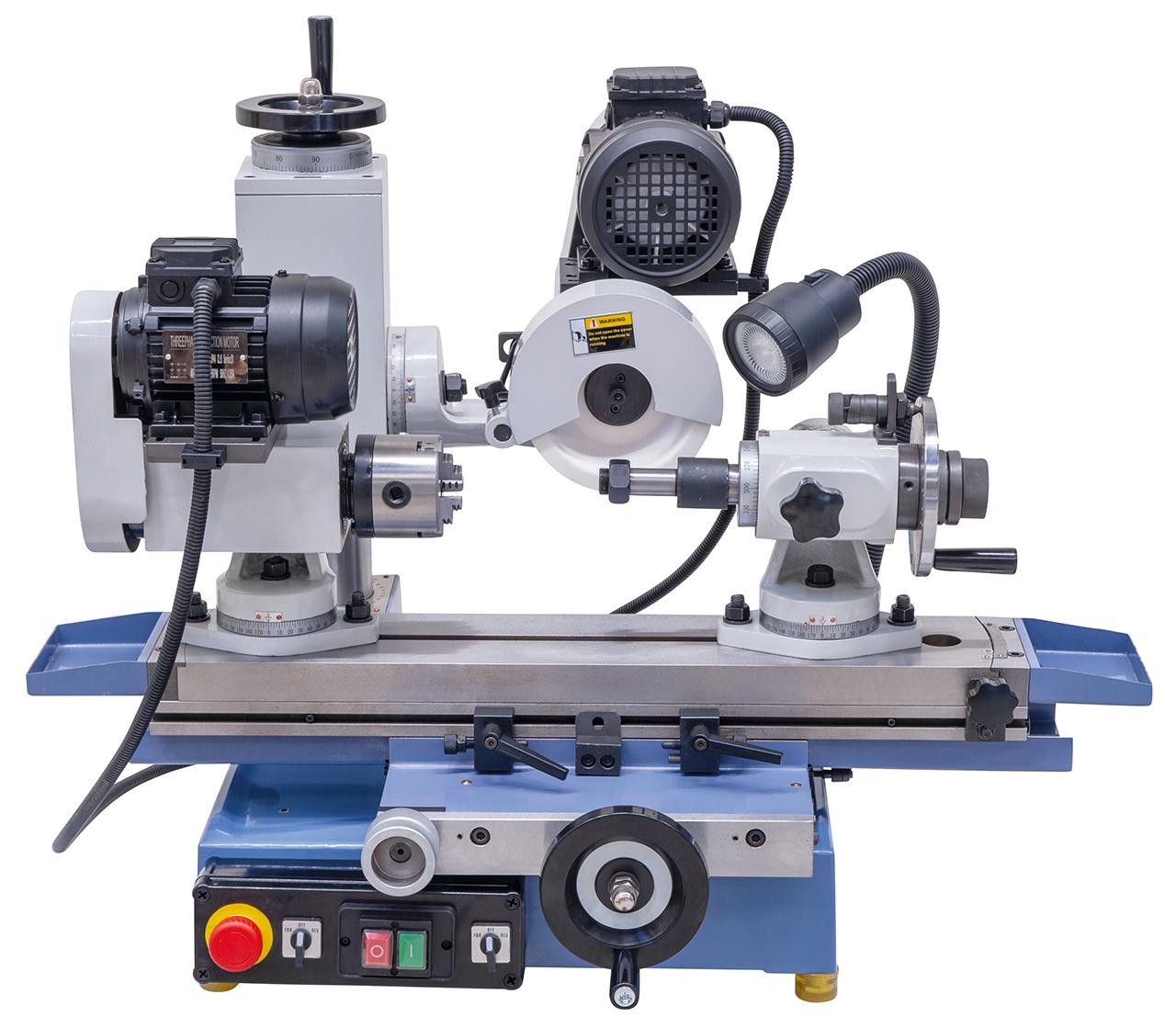

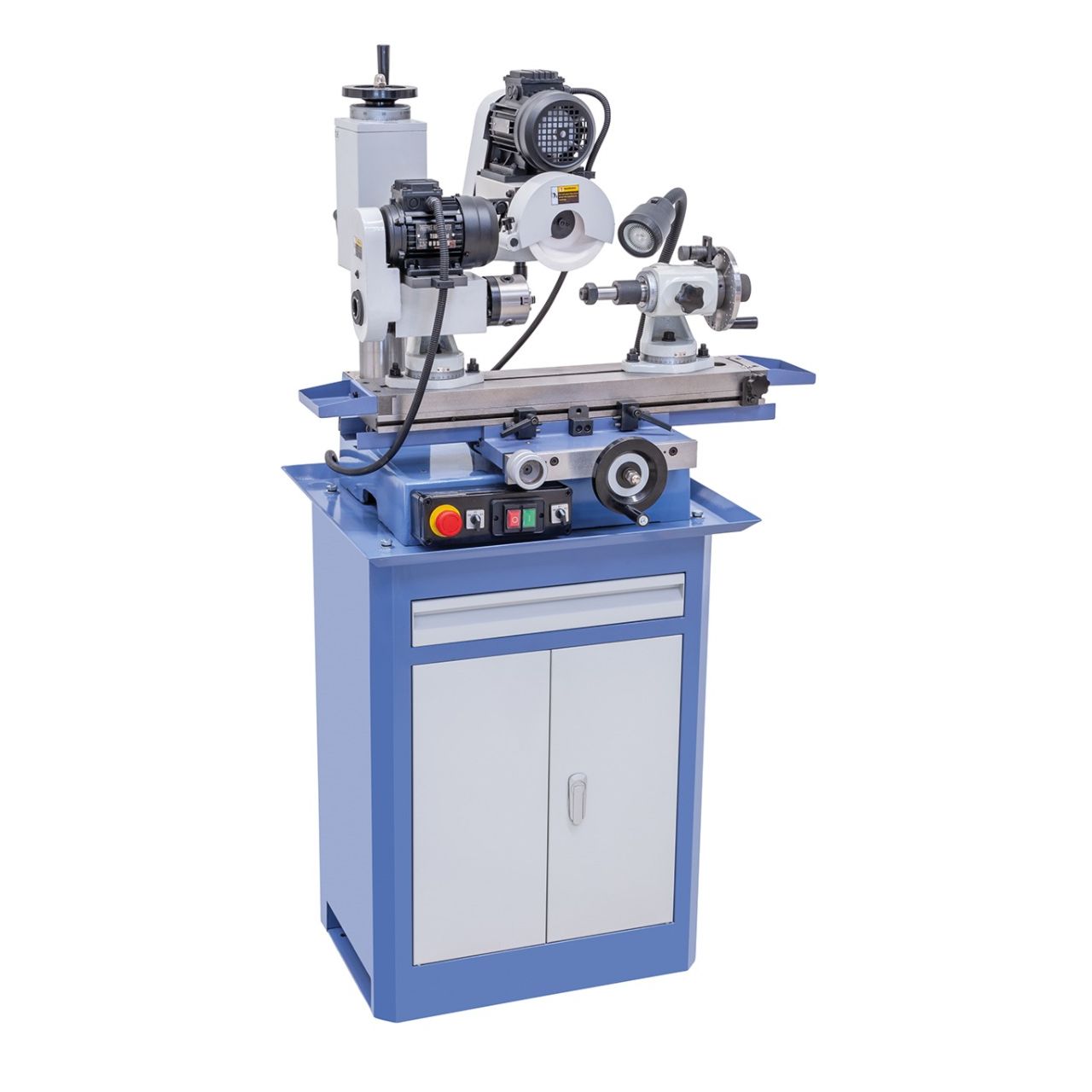

05-13651 Bernardo Universal-Schleifmaschine UWS 350
05-13651 Bernardo Universal-Schleifmaschinen Universal-Werkzeugschleifmaschine UWS 350
Beschreibung:Die Universal-Werkzeugschleifmaschine UWS 350 bietet dem Anwender ein Höchstmaß an Einsatzmöglichkeiten auf kleinstem Raum. Das umfangreiche Sonderzubehör lässt keine Wünsche offen und gewährleistet ein Maximum an Leistung.
Features:
Technische Spezifikation:
* ohne Untergestell
Lieferumfang:
Standardzubehör
Motorische Antriebseinheit mit 3-Backenfutter diam. 80 mm, ideal zum Schleifen von Wellen (standard).
Schaftfräserschleifeinrichtung 50D, Schleifbereich: 3 - 25 mm (optional).
Radius- und Schaftfräserschleifeinrichtung 50E, Schleifbereich: 6 - 25 mm (optional).
Bohrerschleifeinrichtung 50K, Schleifbereich: 3 - 32 mm (optional).
Beschreibung:Die Universal-Werkzeugschleifmaschine UWS 350 bietet dem Anwender ein Höchstmaß an Einsatzmöglichkeiten auf kleinstem Raum. Das umfangreiche Sonderzubehör lässt keine Wünsche offen und gewährleistet ein Maximum an Leistung.
Features:
- Zum Schleifen verschiedenster Werkzeuge, z.B. Bohrer, Fräser, Drehmeissel, ...
- Umfangreiches Zubehör im Lieferumfang enthalten
- Robuste Konstruktion für vibrationsfreien Lauf
- Ergonomisch angebrachte Schalt- und Bedienelemente

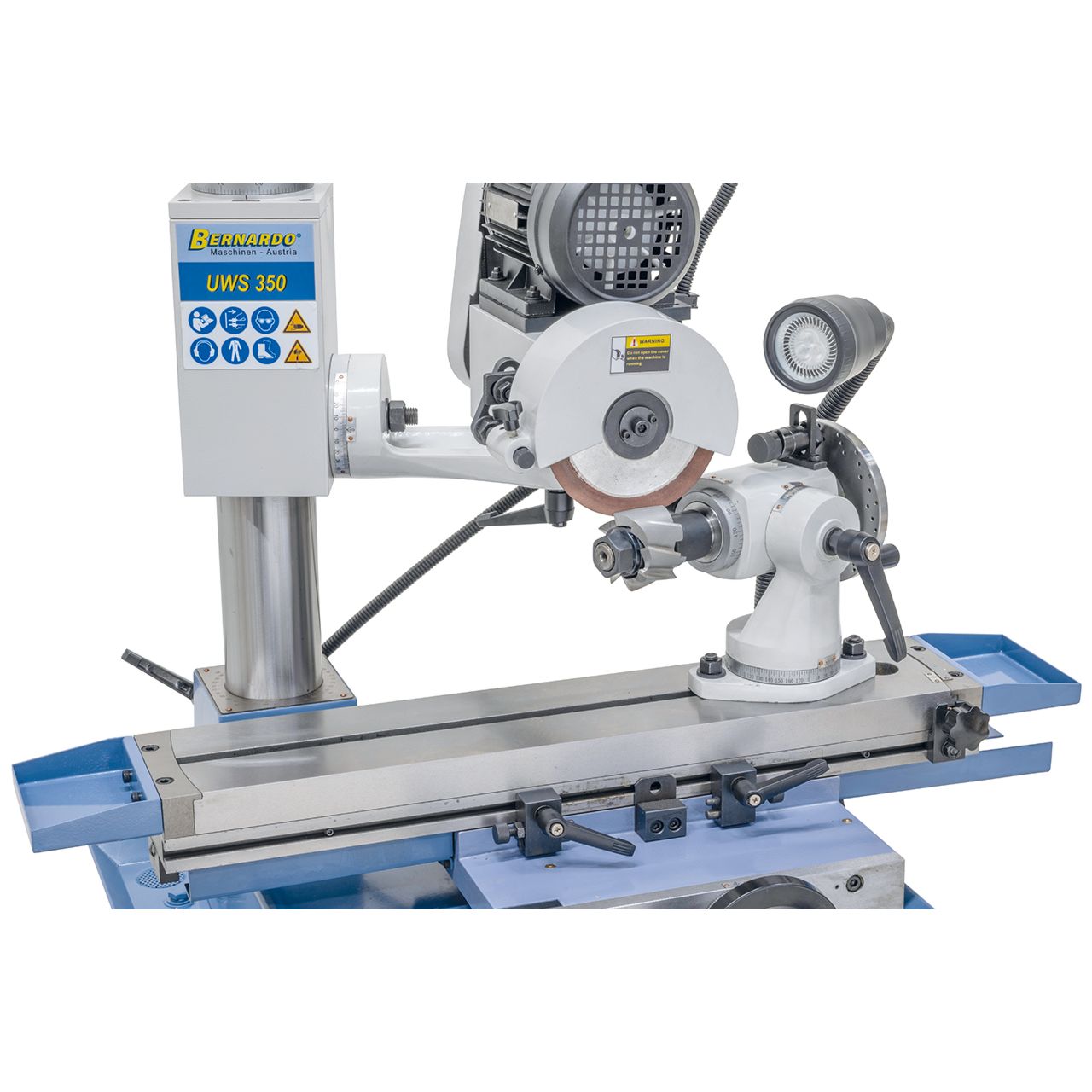

- Spindelstock höhenverstellbar sowie schwenkbar (-45° bis +45°)

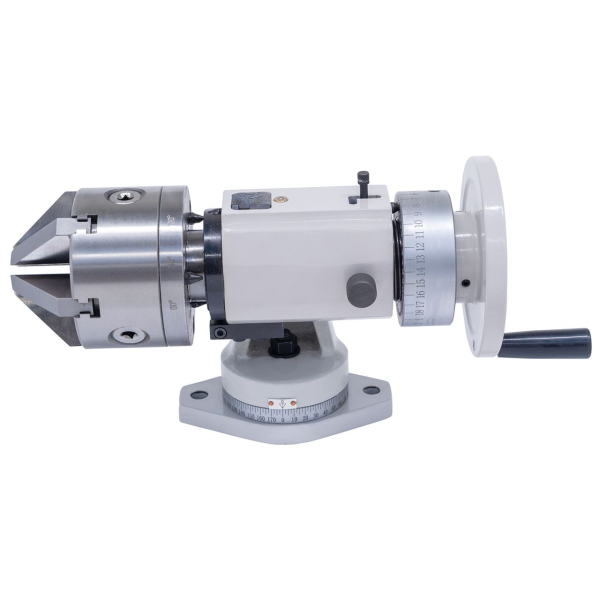

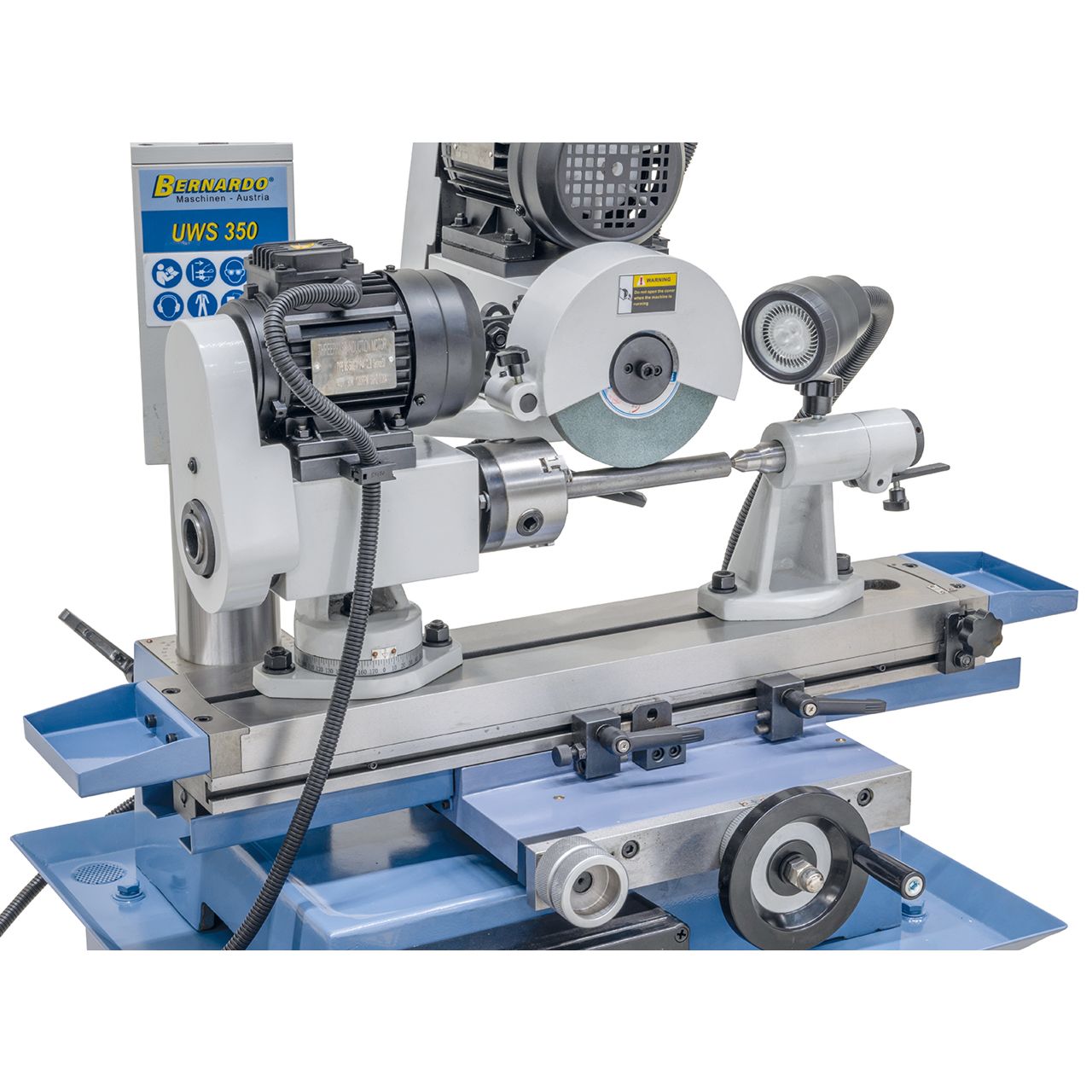

- Antriebseinheit mit 3-Backenfutter (Ø 80 mm) zum Schleifen von Wellen
- Hohe Produktivität durch umfangreiche Einsatzmöglichkeiten

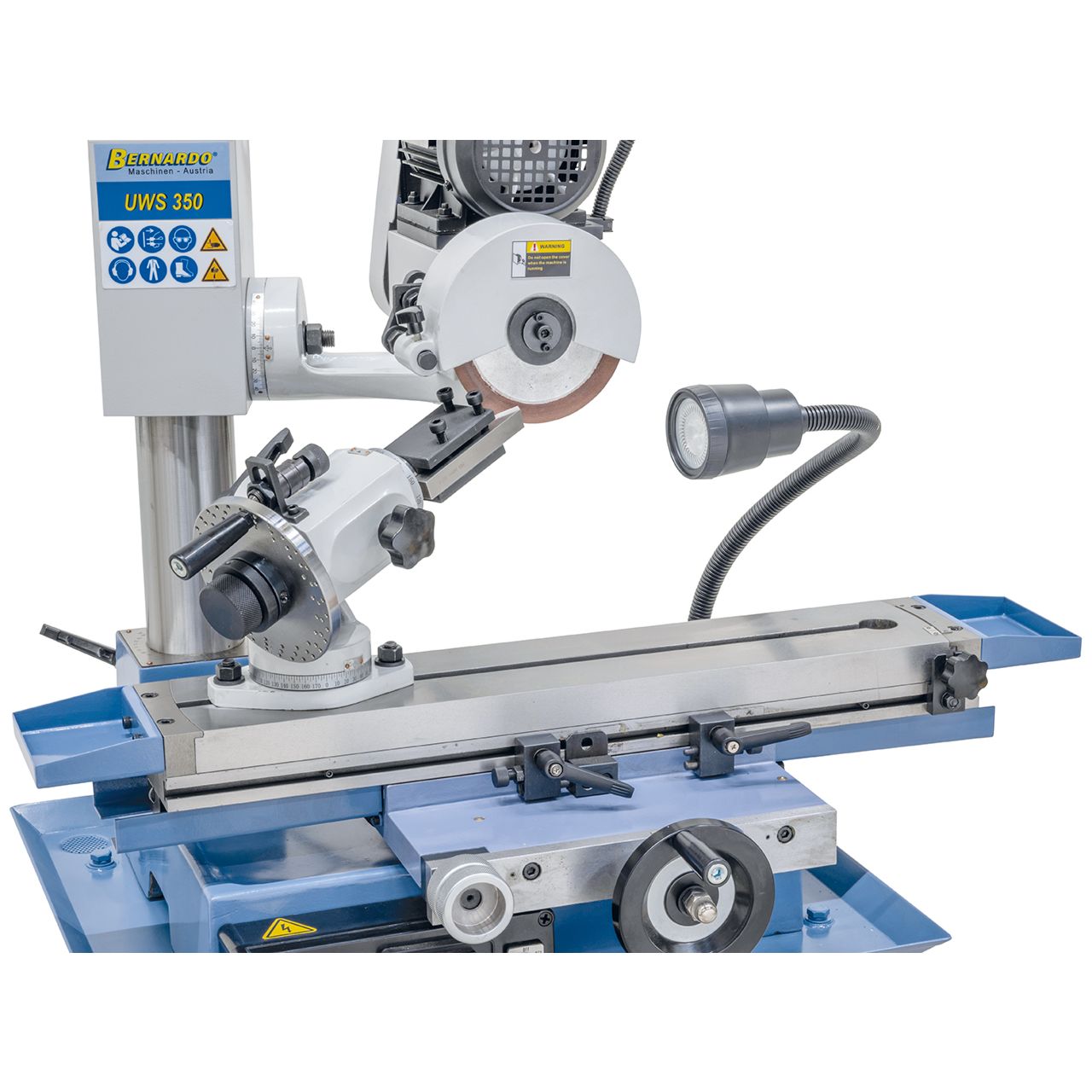

- Der Tisch kann zum Konischschleifen geschwenkt werden und mittels einer Skala auf die gewünschte Position eingerichtet werden
Technische Spezifikation:
| Max. Werkstückdurchmesser | 260 mm |
| Tischgröße | 640 x 130 mm |
| Tischlängsbewegung | 330 mm |
| Tischquerbewegung | 195 mm |
| Schleifkopf | |
| Schwenkbar vertikal | -45° bis +45° |
| Schwenkbar horizontal | -45° bis +45° |
| Schleifspindeldrehzahl | 5000 U/min |
| Motorleistung | 0,55 kW |
| Spannung | 400 V |
| Antriebseinheit mit 3-Backenfutter | |
| Schwenkbereich vertikal | -35° bis +35° |
| Schwenkbereich horizontal | 360° |
| Drehzahl | 1300 U/min |
| Motorleistung | 90 W |
| Spannung | 400 V |
| Maschinenabmessung (B x T x H) * | 870 x 650 x 800 mm |
| Gewicht ca. | 197 kg |

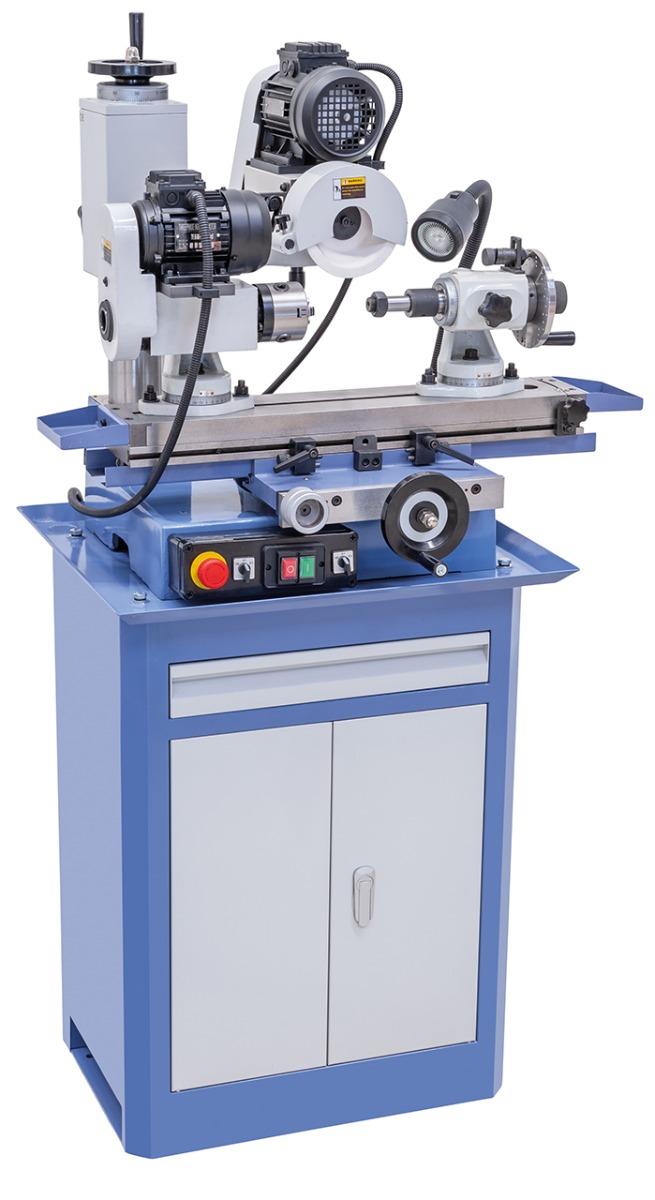

* ohne Untergestell

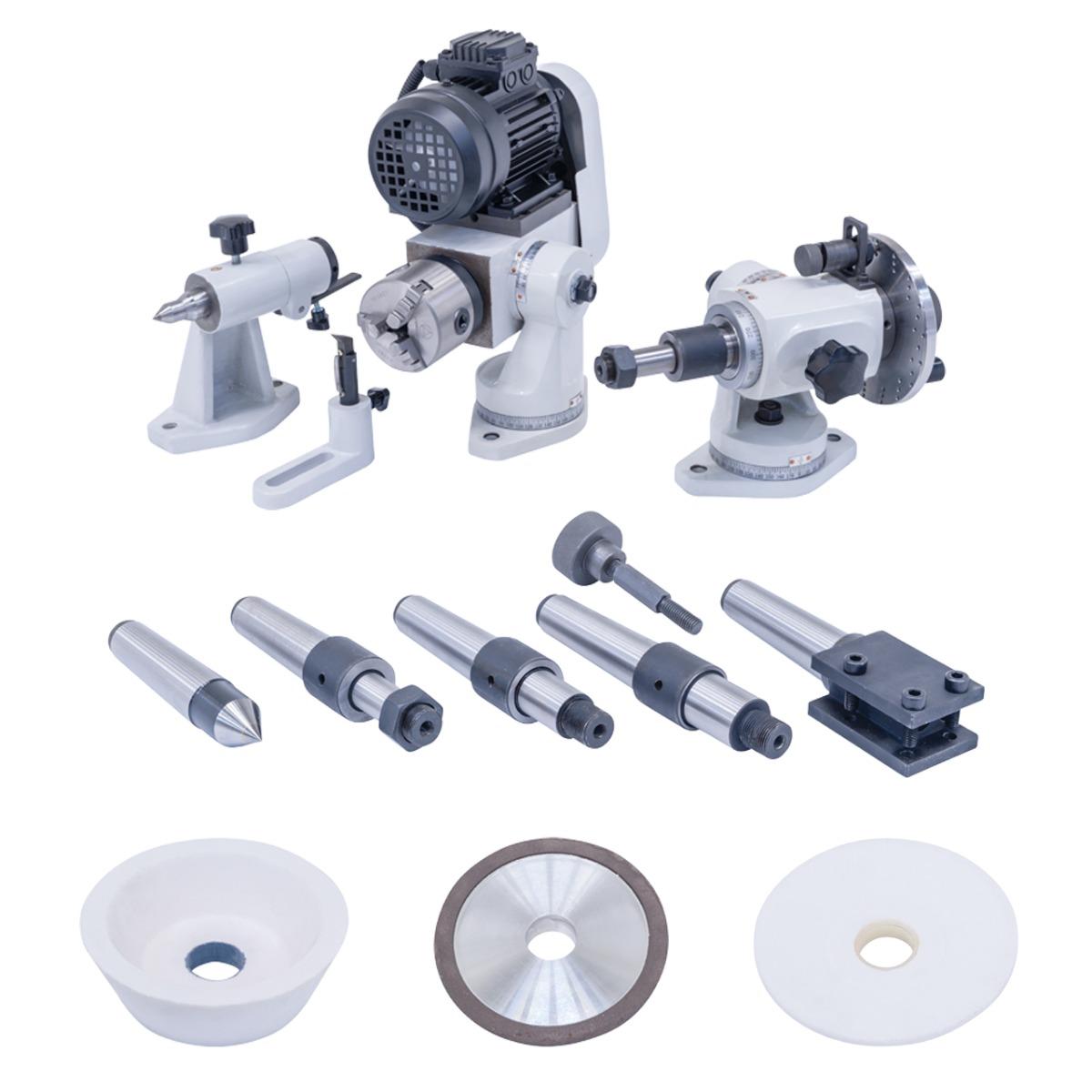

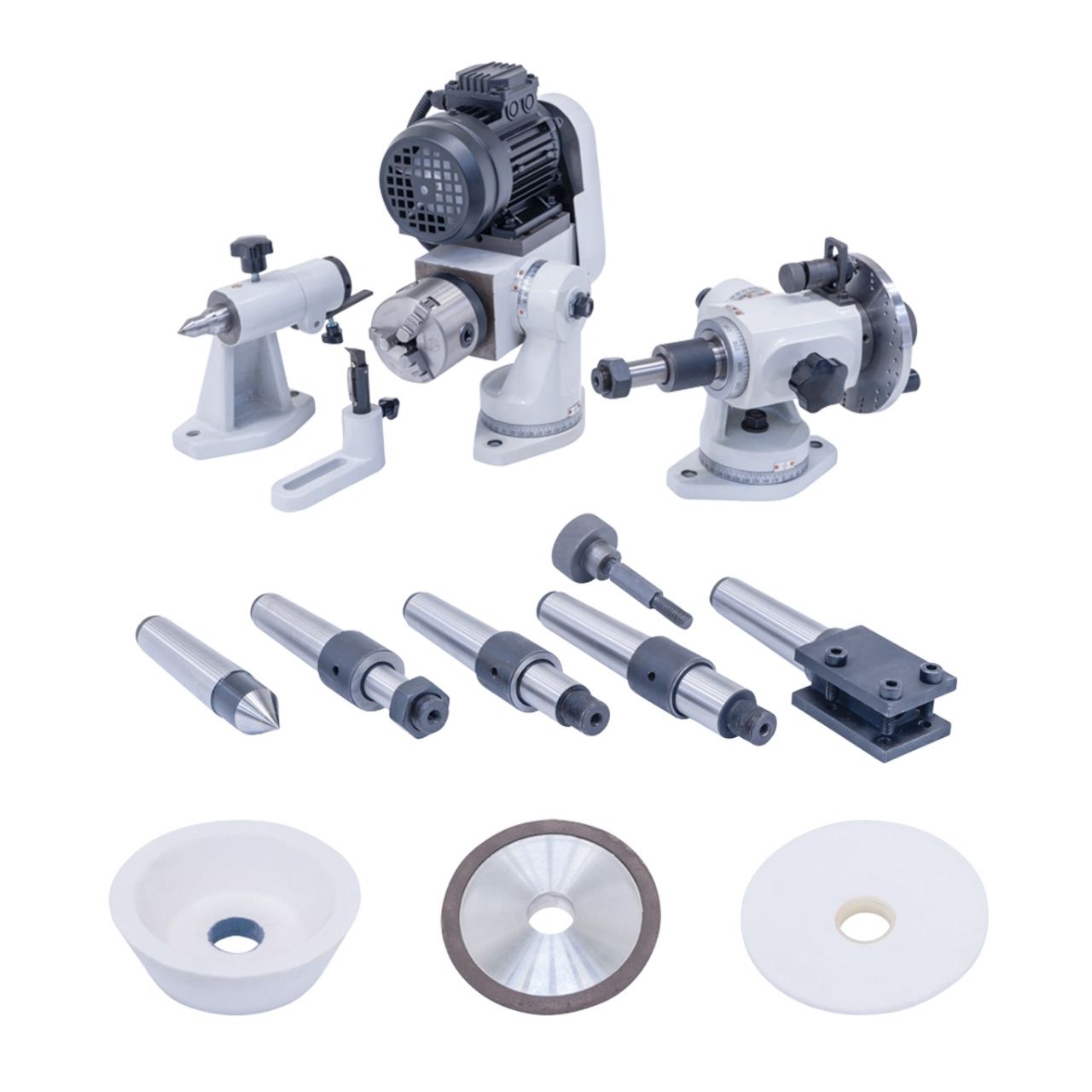

Lieferumfang:

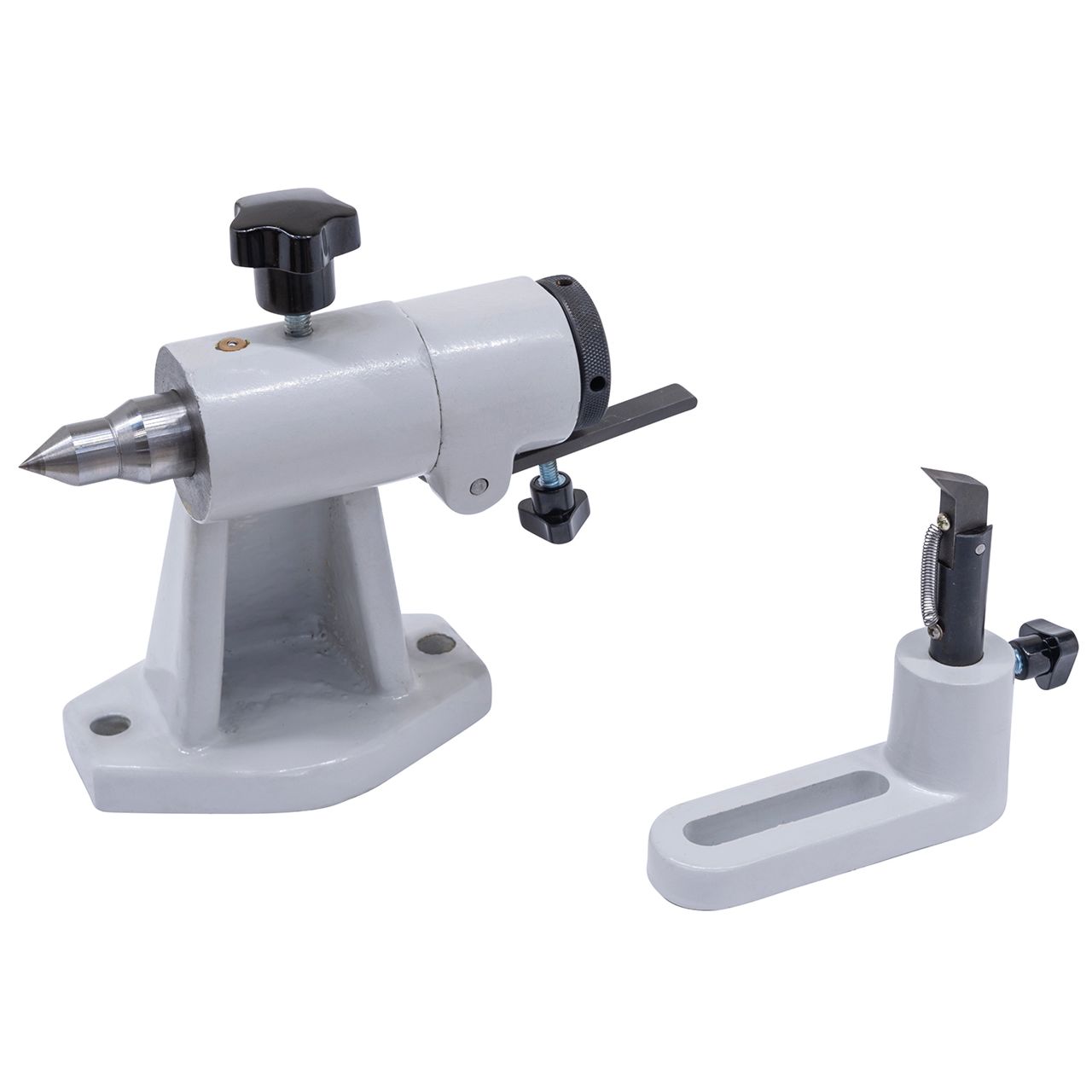

- Reitstock
- Verstellbare Tischendanschläge
- Standardspitze 60°
- 1 Korundschleifscheibe Typ B, 150 x 32 mm
- 1 Korundtopfscheibe Typ A, 150 x 50 x 32 mm
- 1 Diamantschleifscheibe Typ B, 150 x 32 mm
- Antriebseinheit mit 3-Backenfutter, diam. 80 mm
- Drehmeißelhalter
- Fräserspanndorne 22, 27, 32 mm
- Diamantabziehstein
- LED-Arbeitsleuchte
- Rechts-Linkslauf
- Bedienungswerkzeug
Standardzubehör

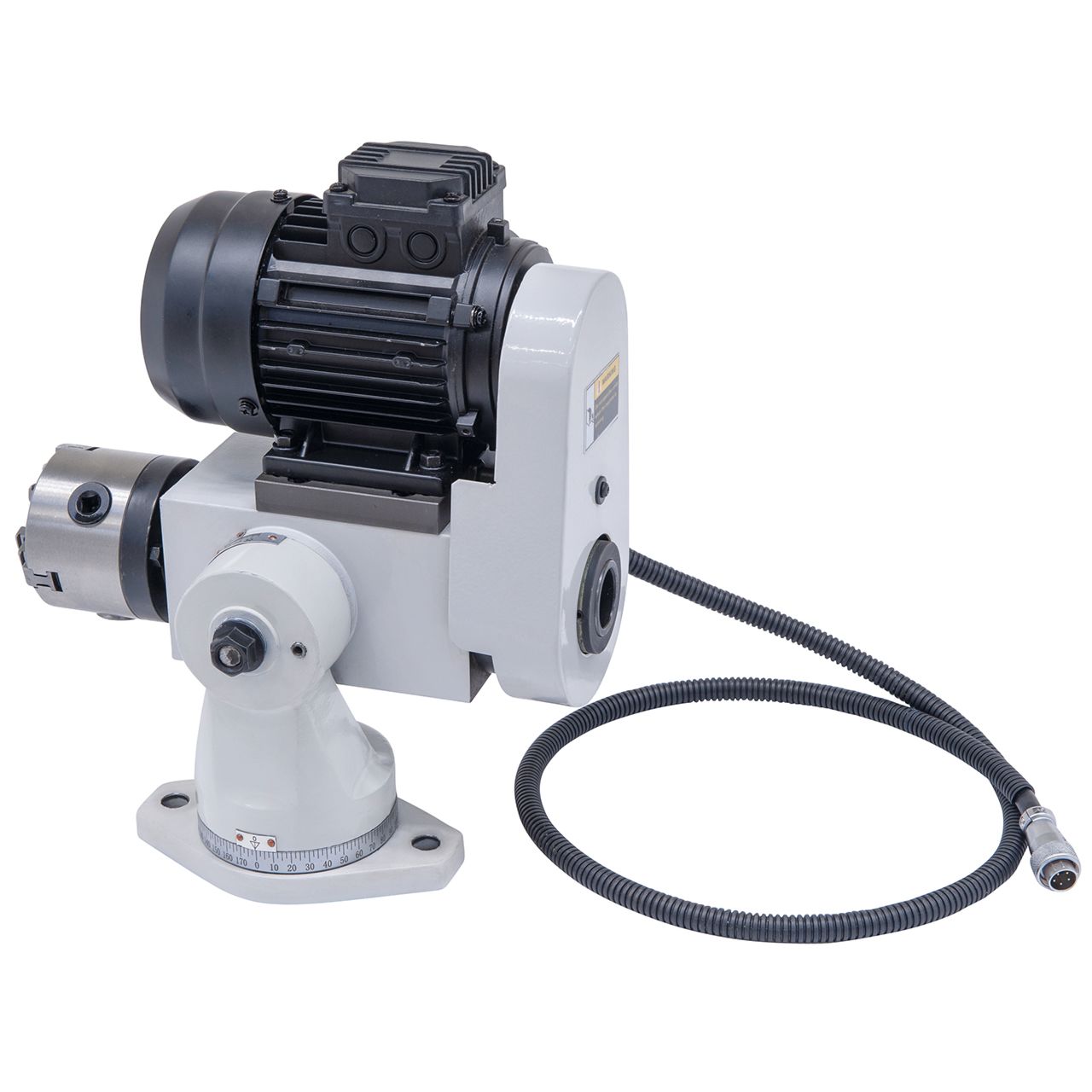

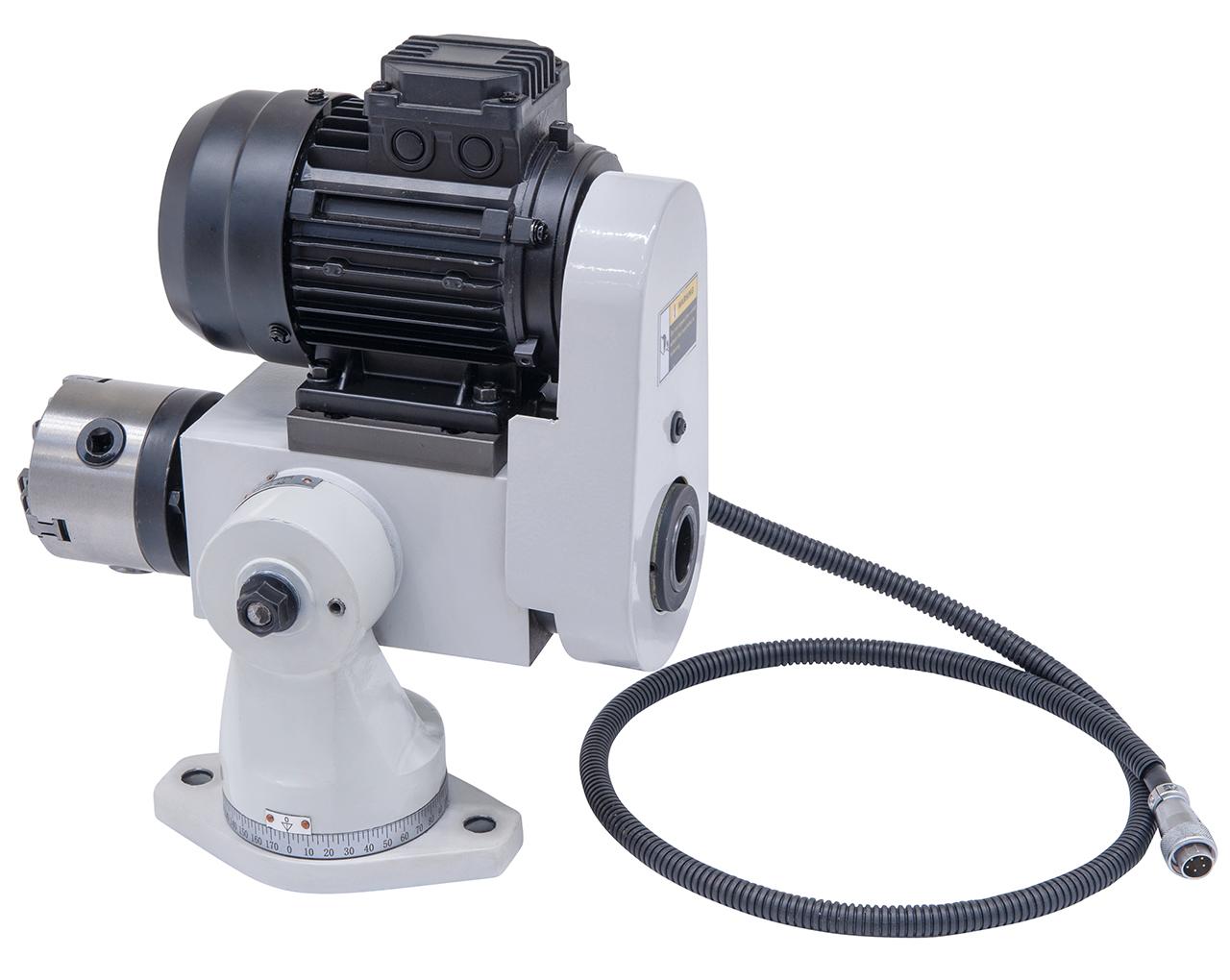

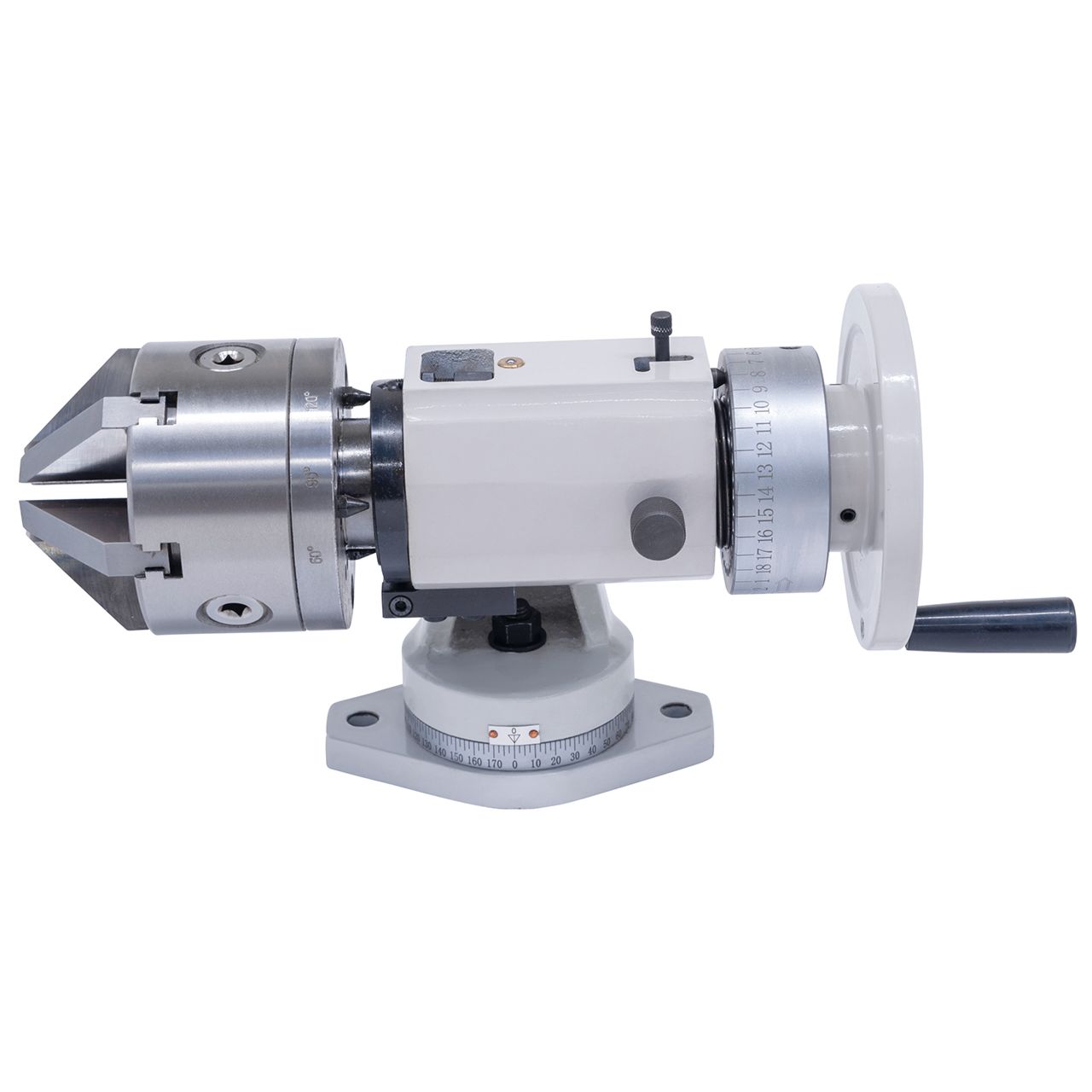

Motorische Antriebseinheit mit 3-Backenfutter diam. 80 mm, ideal zum Schleifen von Wellen (standard).

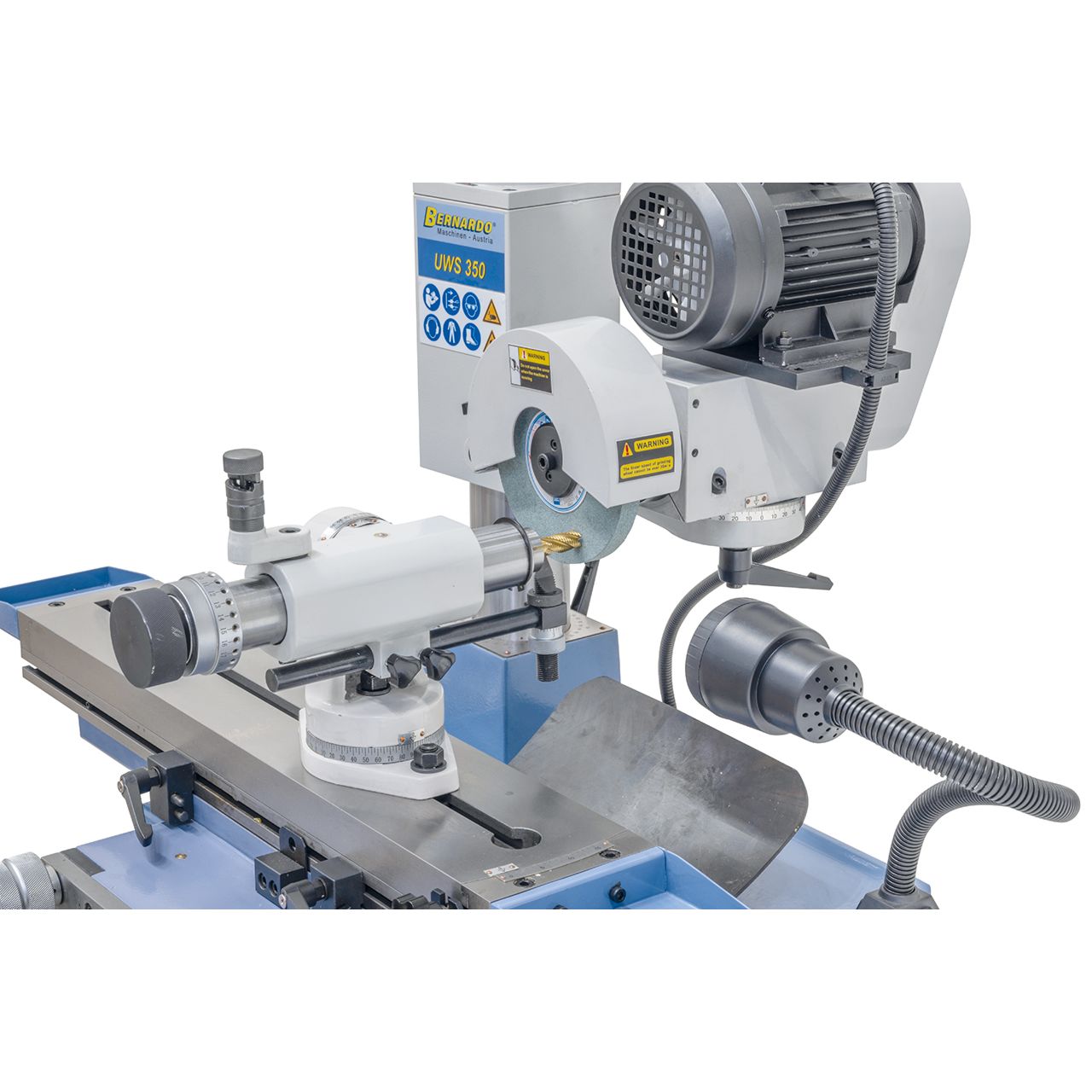

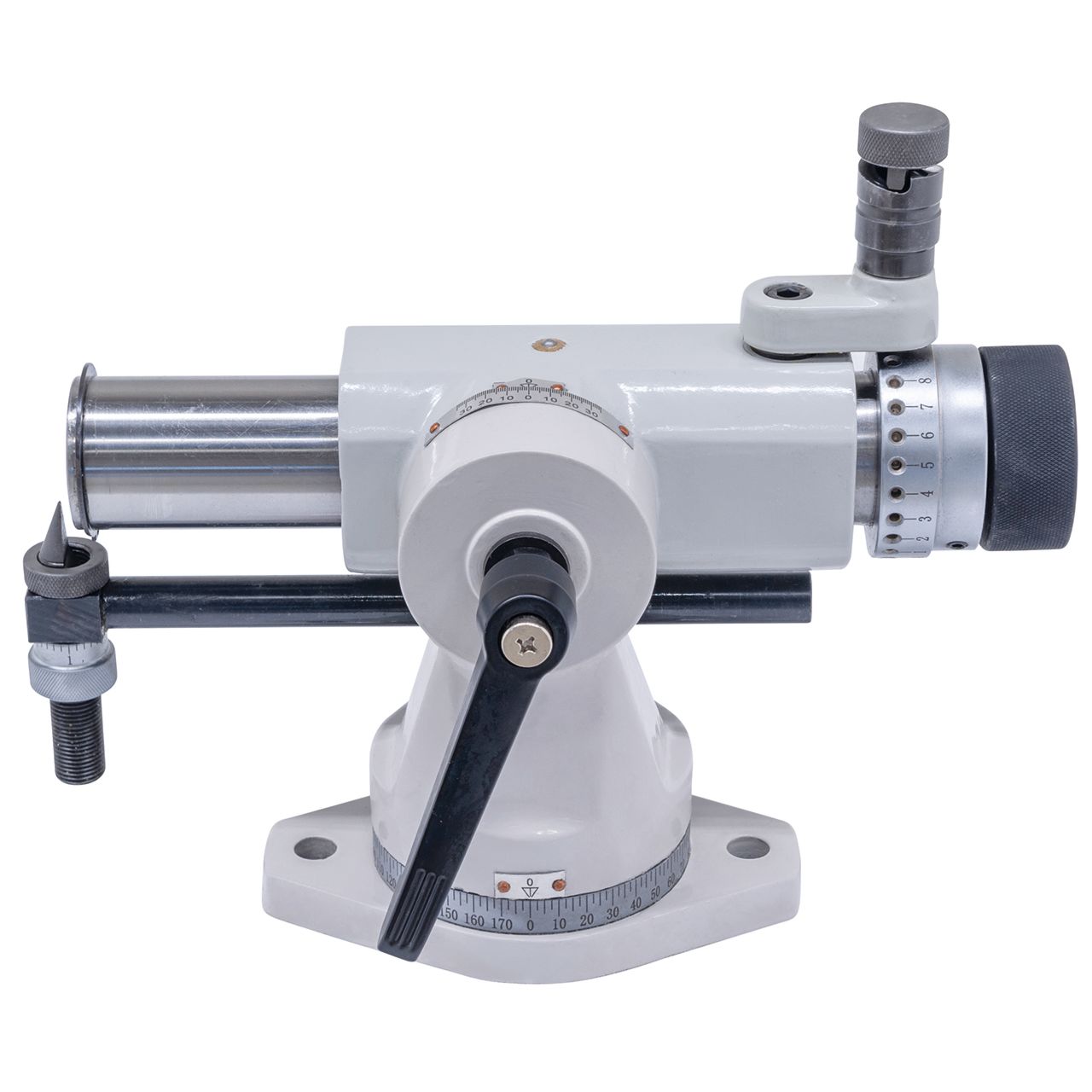

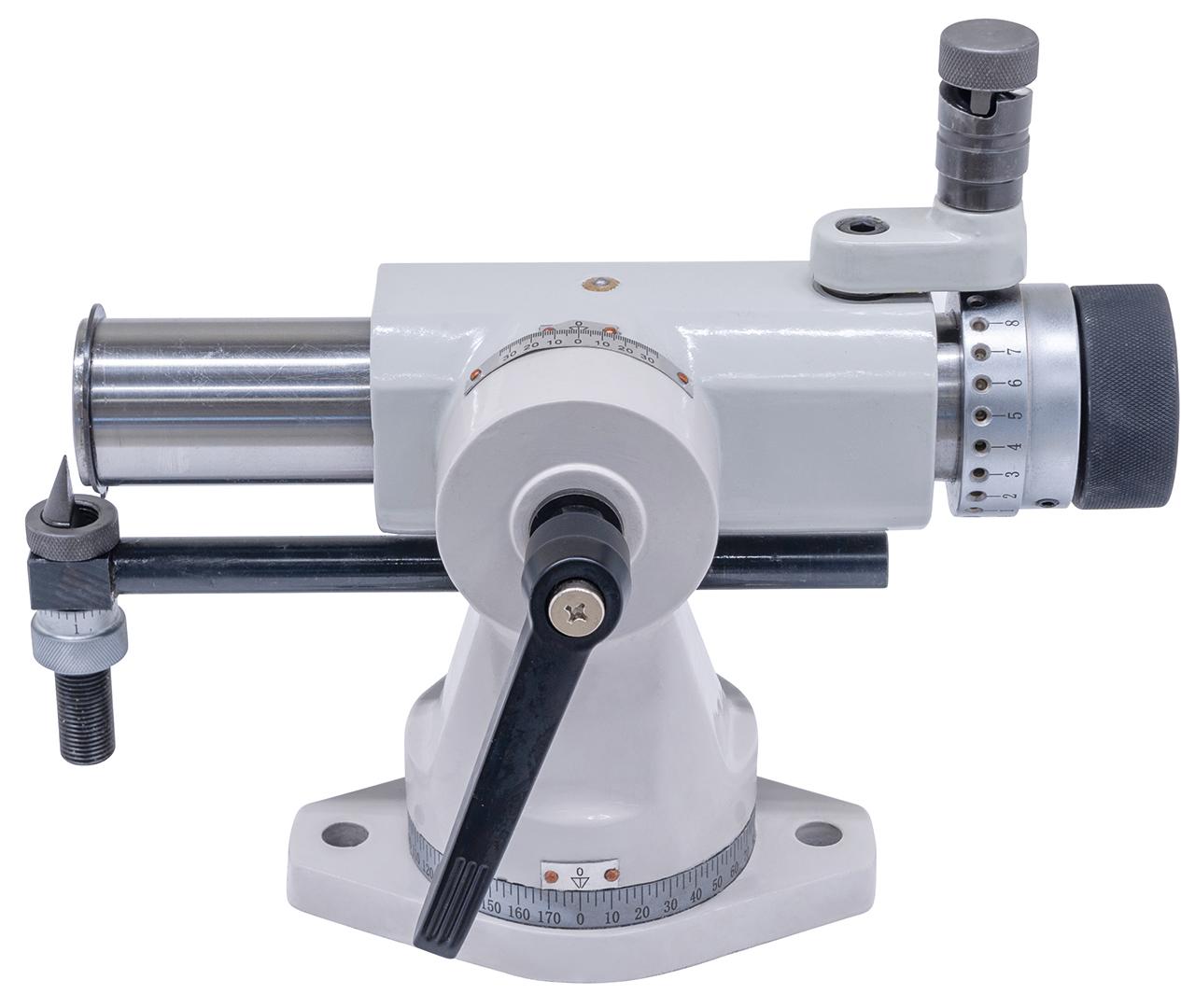

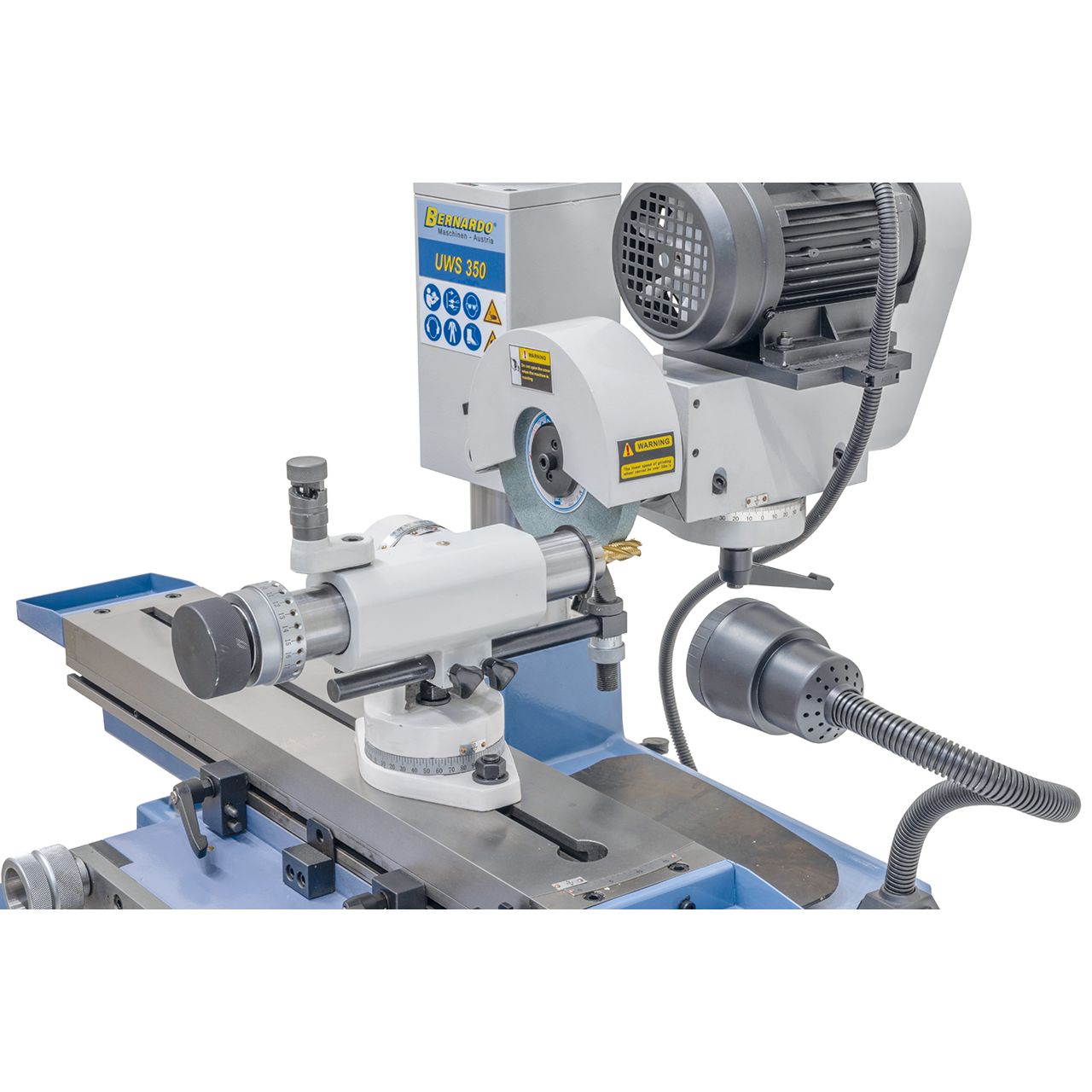

Schaftfräserschleifeinrichtung 50D, Schleifbereich: 3 - 25 mm (optional).

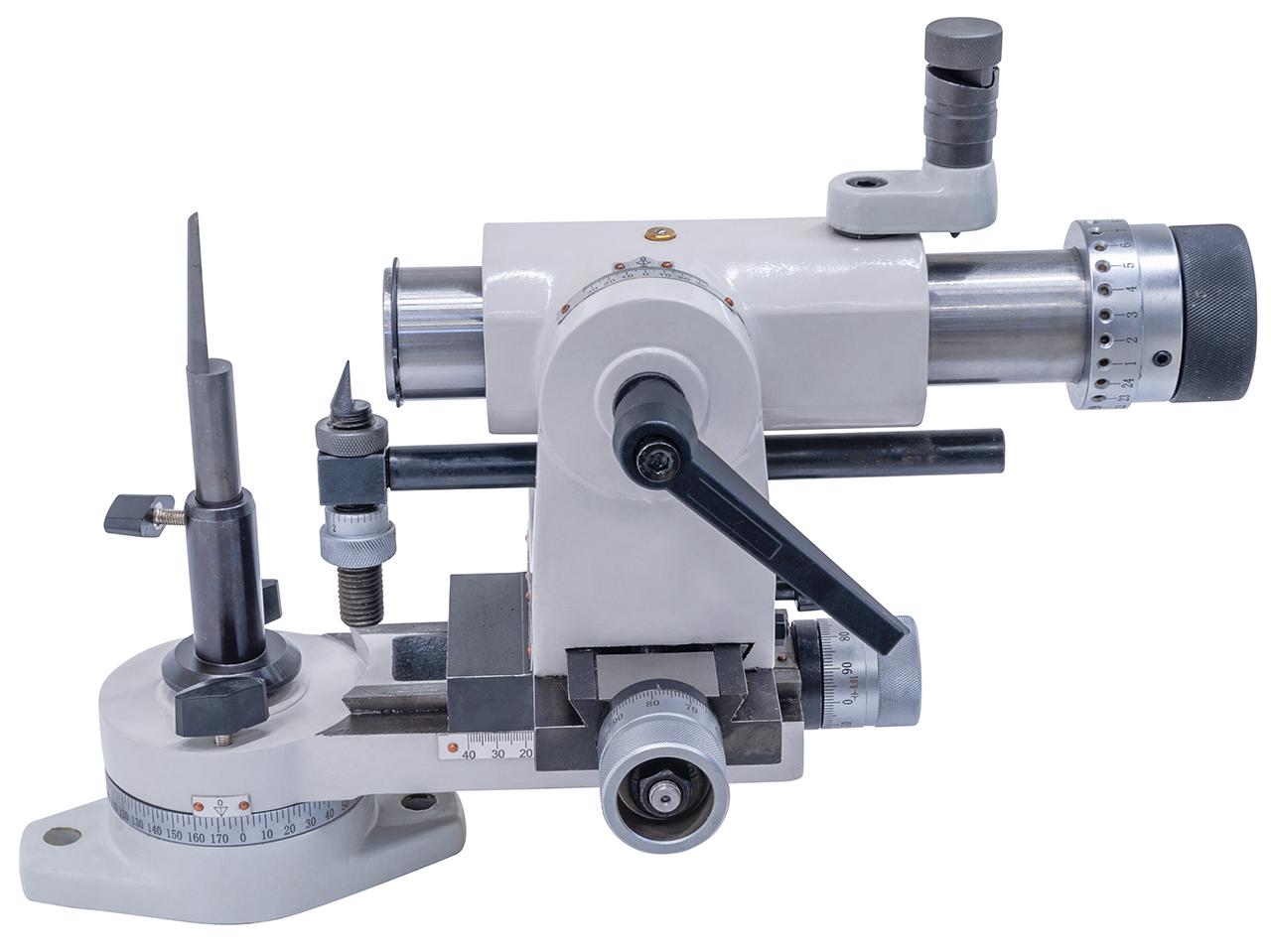

Radius- und Schaftfräserschleifeinrichtung 50E, Schleifbereich: 6 - 25 mm (optional).

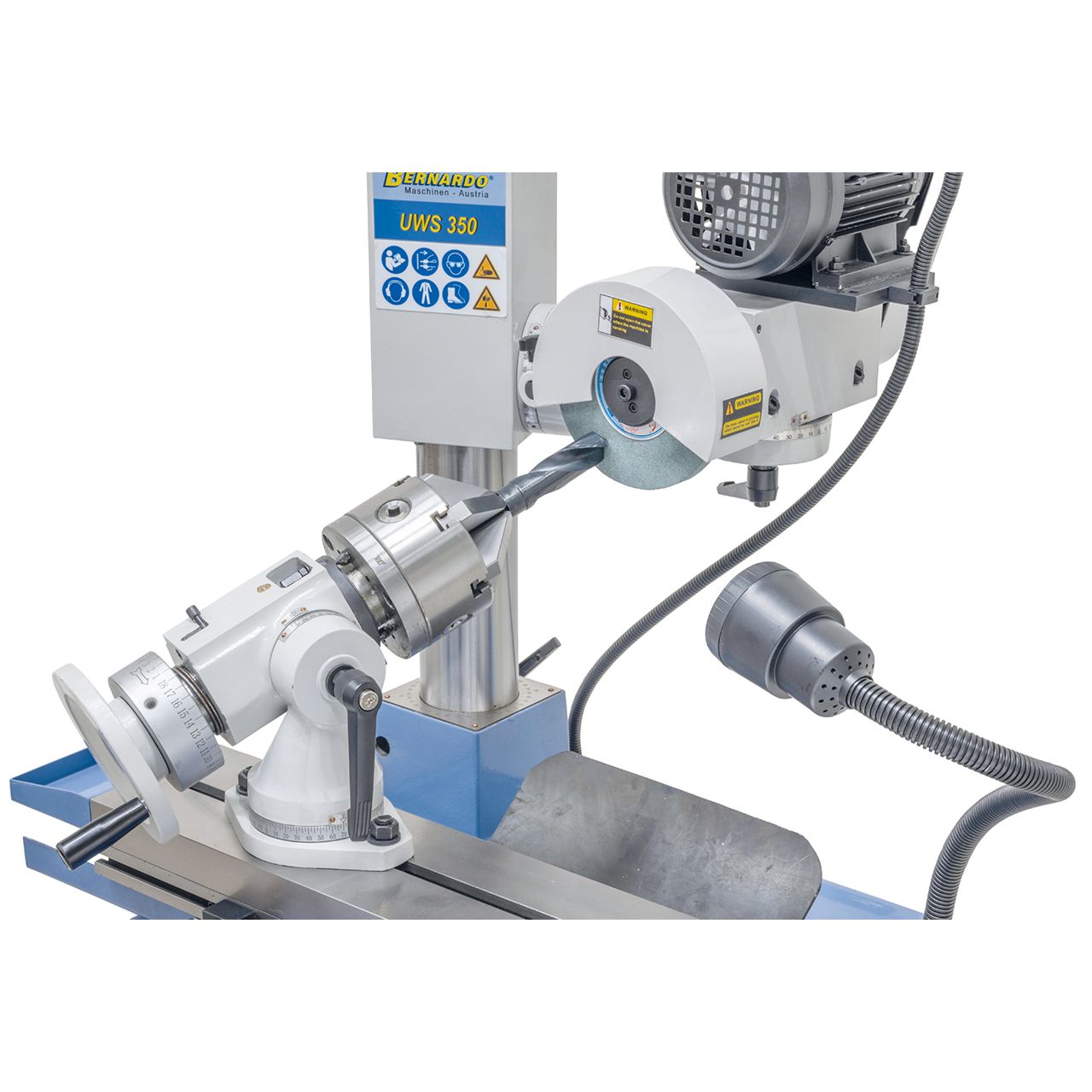

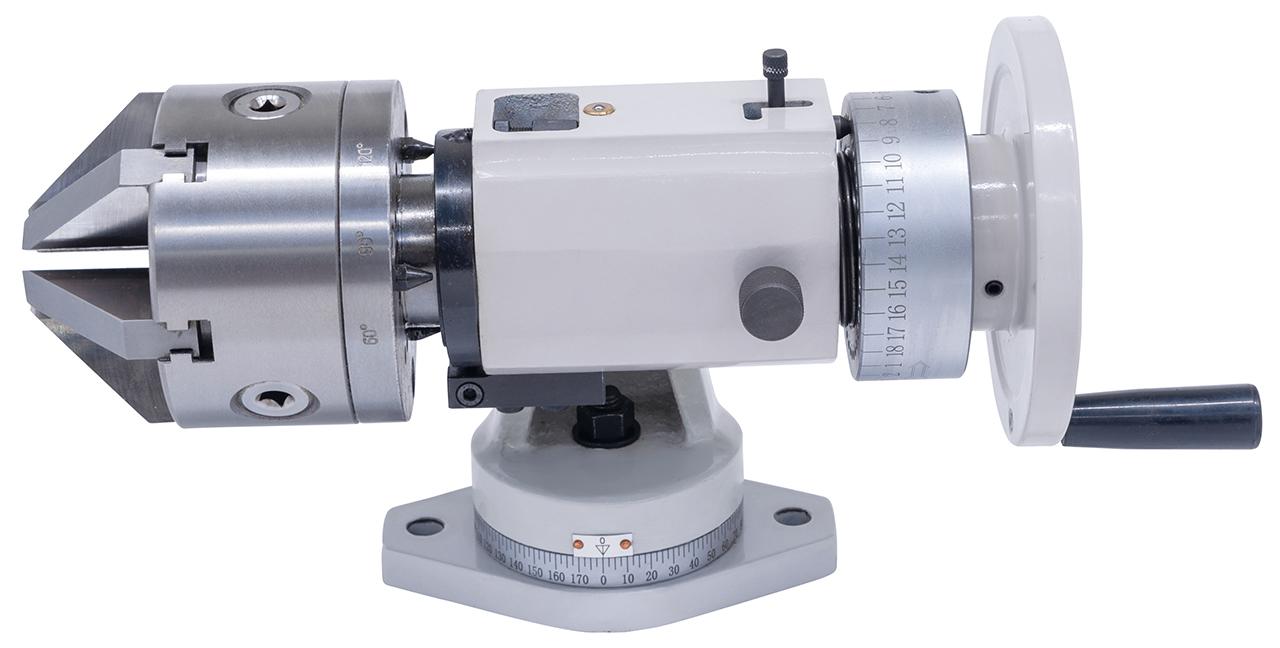

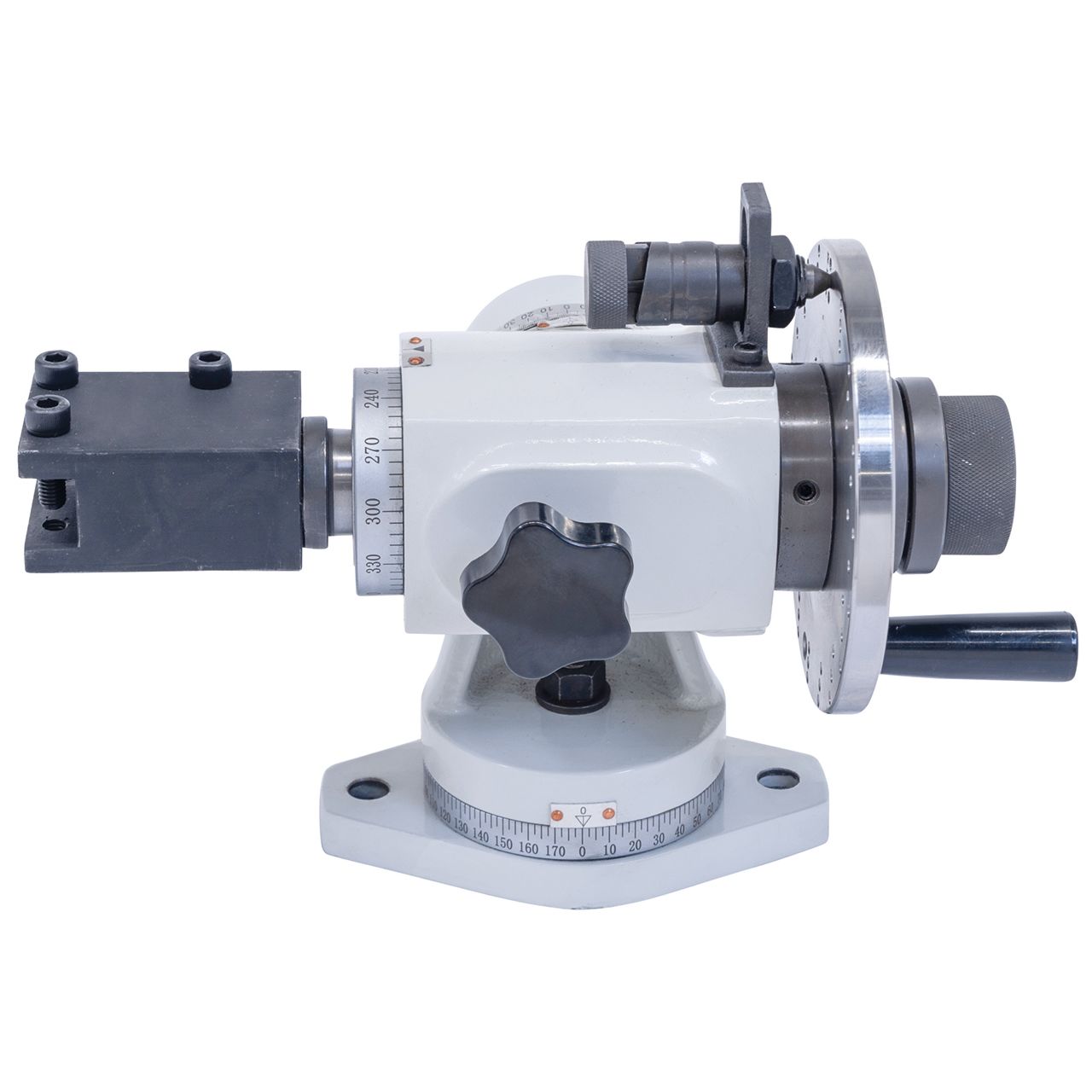

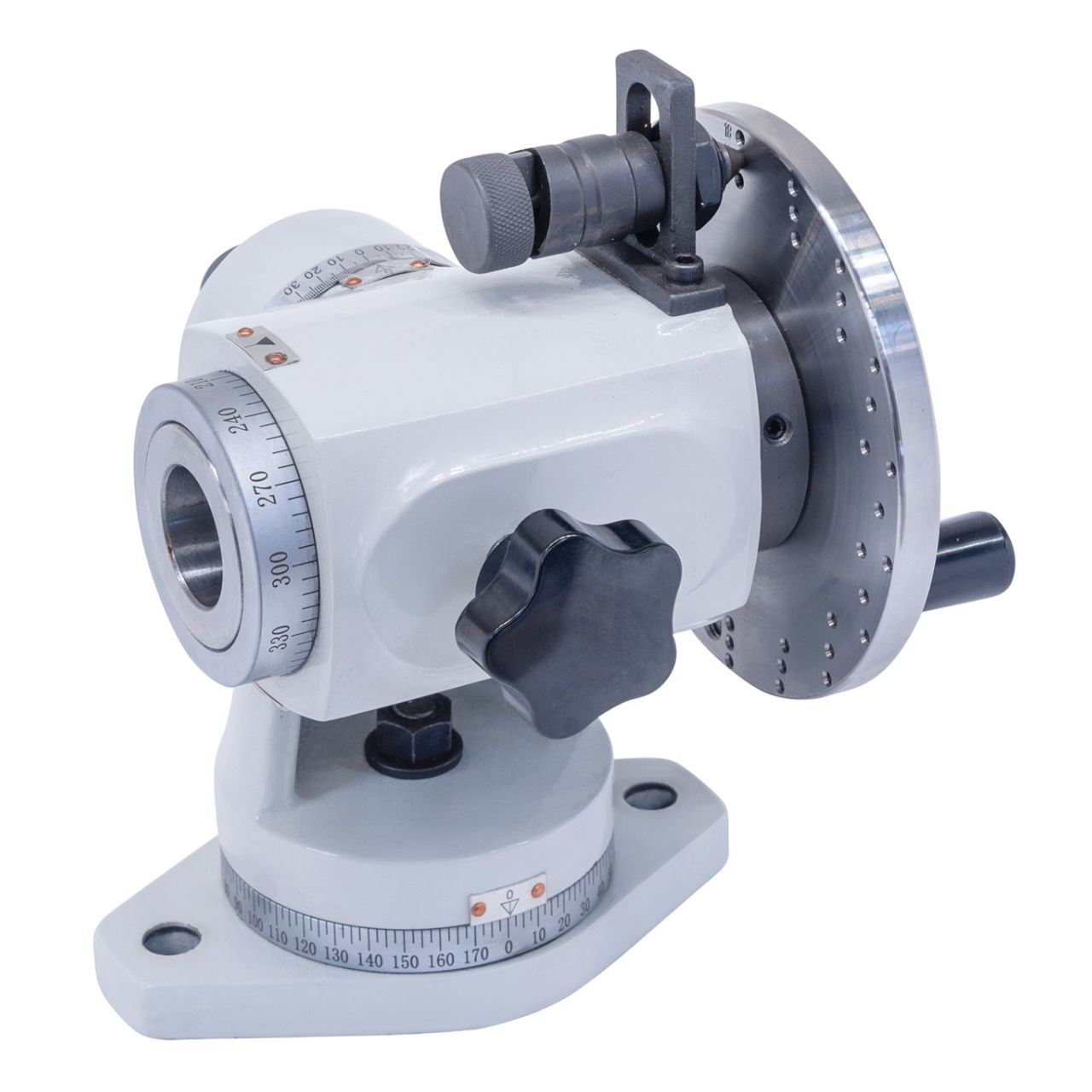

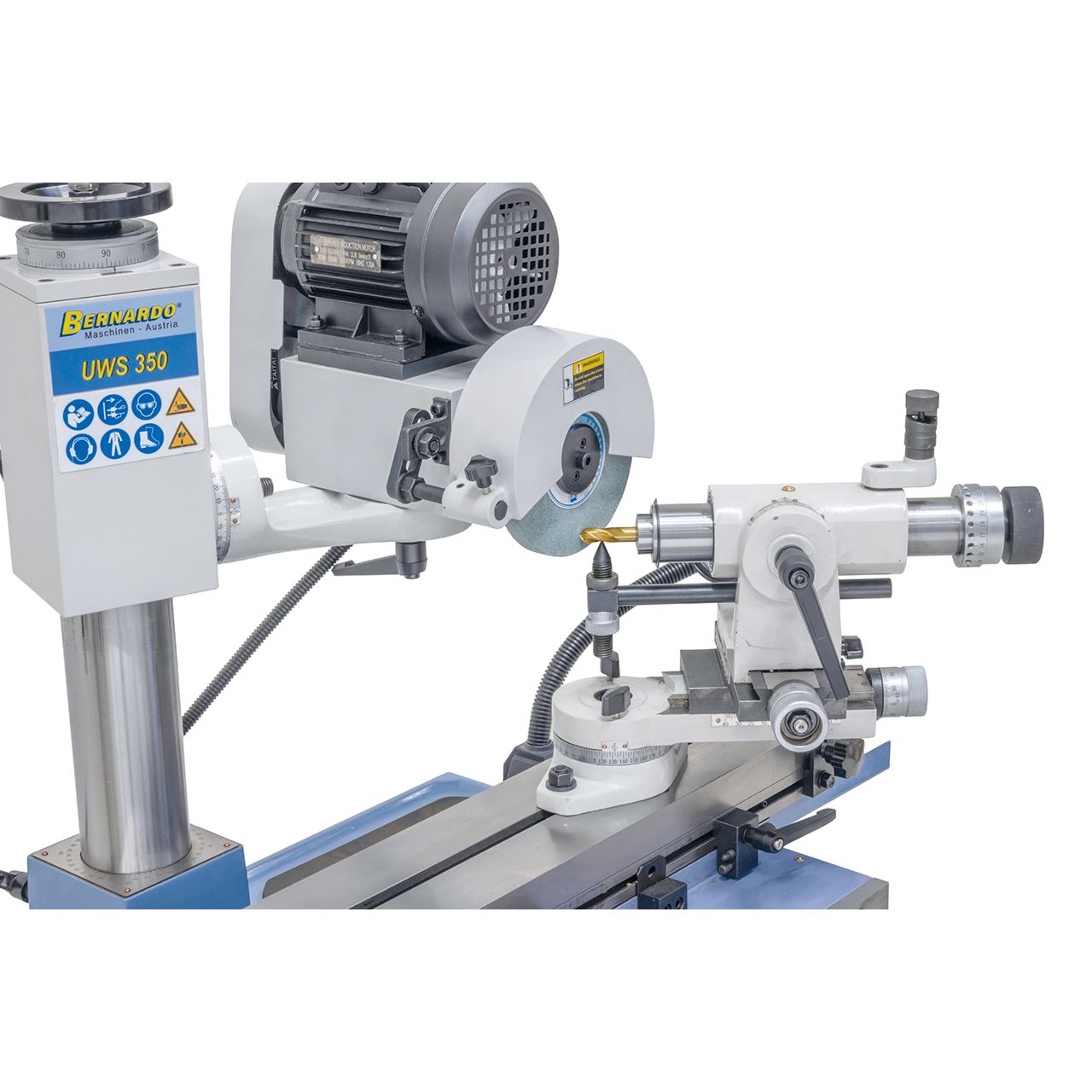

Bohrerschleifeinrichtung 50K, Schleifbereich: 3 - 32 mm (optional).
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
