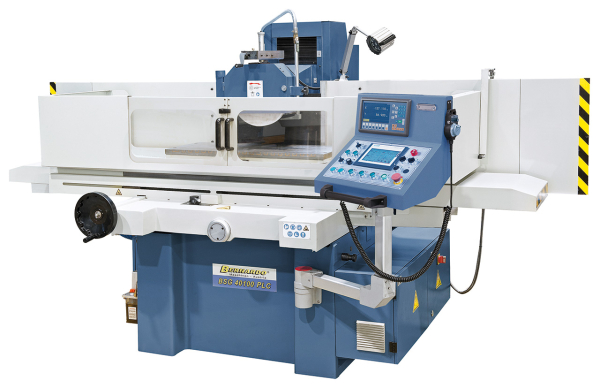

05-1449B Bernardo Flachschleifmaschinen BSG 40100 PLC
Beschreibung:
Das Modell BSG 40100 PLC eignet sich für die Bearbeitung von Werkstücken bis 600 kg und einer Schleiffläche bis 1130 x 450 mm. Durch die umfangreiche Serienausstattung wie z.B.: Computergesteuerte Vertikalzustellung, Parallelabzieh- vorrichtung mit Mikrometerverstellung, Magnetplatte mit Entmagnetisierungseinrichtung sowie der 2-Achs- Digitalanzeige bietet dieses Modell ein optimales Leistungspaket für den Anwender.
Features:
- Separate Hydraulikeinheit mit Wärmetauscher, vermeidet Vibrationen und thermische Belastung
- Gehärtete und geschliffene Tischführungsbahnen längs und quer, Turcite-B beschichtete Gegenführungen für hohe Verschleißfestigkeit und geringe Reibung
- Tischlängsführung V-Flach, Tischquerführung Doppel-V
- Computergesteuerte Zustellung mittels Eilgang auf die Werkstückhöhe, einstellbare Schlicht- und Ausfeuerhübe, automatisches Abheben nach Programmende in Ausgangsstellung
- Axial und radial spielfrei vorgespannte Speziallager in der Schleifspindel
- Spannungsfrei geglühter Maschinengrundkörper gewährleistet hohe Genauigkeit
- Hohe Stabilität durch starke Verrippungen und großzügig dimensionierte Wandungen
- Digital gesteuerter automatischer Vertikalvorschub mit Servomotor
- Einstellbare Tischlängs- und Querbewegung mittels Endanschlägen
- Aufwendiges Hydrauliksystem gewährleistet weiche Tischumsteuerung auch bei hoher Tischbelastung
Technische Spezifiaktion:
|
Tischaufspannfläche |
405 x 1020 mm |
|
T-Nuten Anzahl / Breite |
3 / 14 mm |
|
Elektro-Magnetspannplatte |
400 x 1000 mm |
|
Max. Verfahrweg, längs |
1130 mm |
|
Max. Verfahrweg, quer |
450 mm |
|
Abstand Spindelmitte / Tisch max. |
580 mm |
|
Max. Werkstückgewicht* |
600 kg |
|
Schleifscheibe |
350 x 40 x 127 mm |
|
Tischgeschwindigkeit, hydraulisch |
5 - 25 m/min |
|
Querverstellung |
|
|
Automatische Zustellung, quer |
0,5 - 8 mm/Hub |
|
Eilgang, quer |
990 mm/min |
|
Zustellung quer pro Handradumdrehung |
5 mm/U |
|
Skalenteilung am Handrad |
0,02 mm |
|
Vertikalzustellung |
|
|
Automatische Zustellung, vertikal |
0,005 / 0,01 / 0,02 / 0,03 / 0,04 / 0,05 mm |
|
Eilgang, vertikal |
480 mm/min |
|
Zustellung vertikal pro Handradumdrehung |
2 mm/U |
|
Skalenteilung am Handrad |
0,005 mm |
|
Schleifspindelmotor |
4,0 kW |
|
Spindeldrehzahl |
1450 U/min |
|
Hydraulikpumpenmotor |
2,2 kW |
|
Vertikalvorschubmotor |
0,5 kW |
|
Länge |
3100 mm |
|
Tiefe |
2200 mm |
|
Höhe |
1900 mm |
|
Gewicht ca. |
3700 kg |
|
* mit Magnetspannplatte |
|
Lieferumfang:
- 2-Achs-Digitalanzeige ES-12 H mit LCD-Display
- Siemens SMART-Paneel IE V3 mit Touch-Bedienung
- Elektronisches Handrad
- Schleifscheibe
- Scheibenflansch
- LED-Arbeitsleuchte
- Magnetspannplatte
- Auswuchtstand
- Auswuchtwelle
- Schutzabdeckungen
- Parallelabziehvorrichtung
- Entmagnetisierungseinrichtung
- Kühlmitteleinrichtung
- Abziehdiamant
- Maschinenschuhe
- Zentralschmierung
- Bedienwerkzeug
Produktbilder: (Abbildungen zeigen ggf. Zubehör und Sonderausstattung. Bei Unklarheiten helfen wir Ihnen gerne weiter.)
Siemens SMART-Paneel IE V3 mit Touch-Bedienung und elektronisches Handrad.
Manuelle Parallelabziehvorrichtung mit Mikrometerverstellung im Lieferumfang enthalten
Alle Führungsbahnen und Spindeln werden automatisch geschmiert
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
