05-1448B Bernardo Flachschleifmaschinen BSG 4080 PLC
05-1448B Bernardo Flachschleifmaschinen BSG 4080 PLC
Beschreibung:Das Modell BSG 4080 PLC eignet sich für die Bearbeitung von Werkstücken bis 500 kg und einer Schleiffläche bis 900 x 450 mm. Durch die umfangreiche Serienausstattung wie z.B.: Computergesteuerte Vertikalzustellung, Parallelabzieh- vorrichtung mit Mikrometerverstellung, Magnetplatte mit Entmagnetisierungseinrichtung sowie der 2-Achs- Digitalanzeige bietet dieses Modell ein optimales Leistungspaket für den Anwender.
Features:
Technische Spezifikation:
Lieferumfang:
Servomotor mit automatischer Vertikalzustellung mit folgenden Funktionen: Eilgang vor - Schlichten - Ausfeuern - Eilgang zurück.
Siemens SMART-Paneel IE V3 mit Touch-Bedienung und elektronisches Handrad.

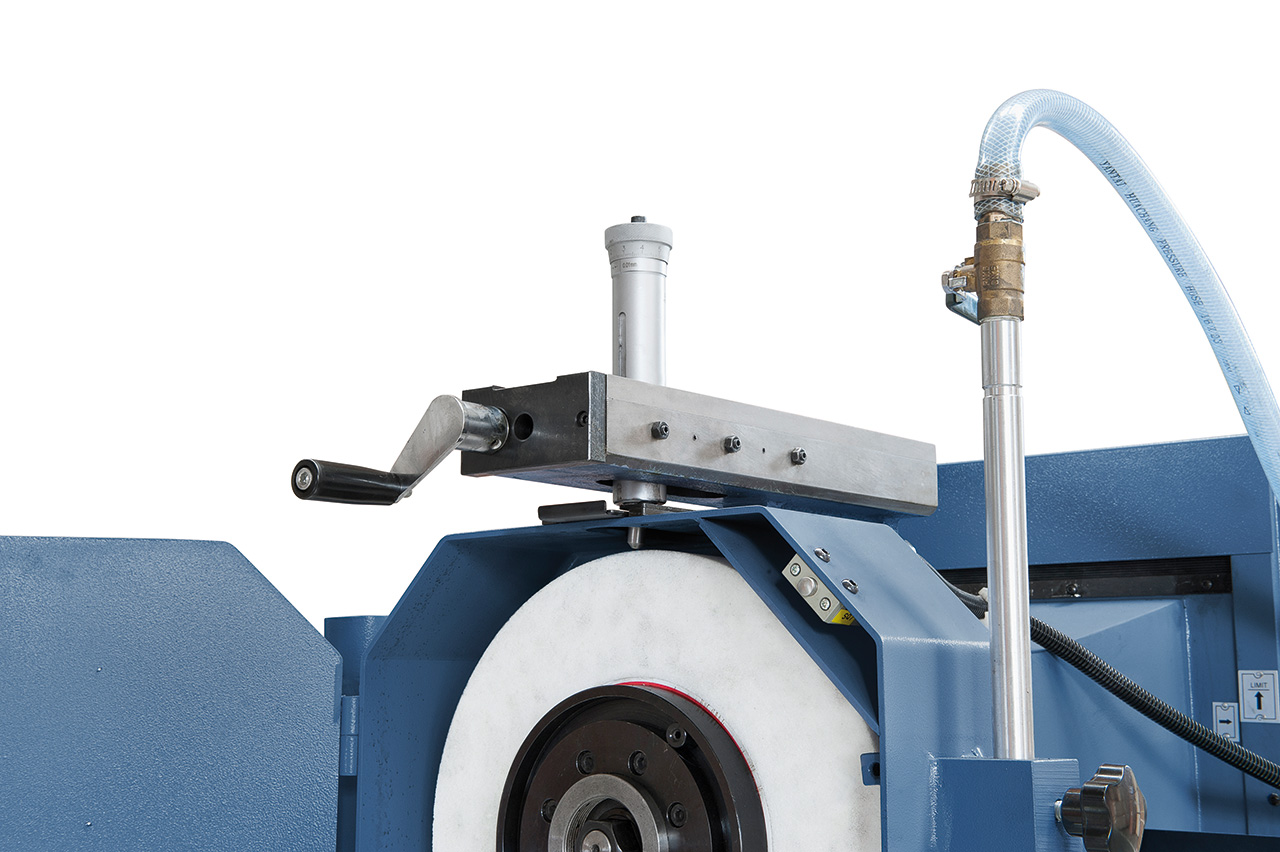

Manuelle Parallelabziehvorrichtung mit Mikrometerverstellung im Lieferumfang enthalten
Alle Führungsbahnen und Spindeln werden automatisch geschmiert
Kühlmitteleinrichtung mit Absaugung und Magnetseparator optional erhältlich.
Beschreibung:Das Modell BSG 4080 PLC eignet sich für die Bearbeitung von Werkstücken bis 500 kg und einer Schleiffläche bis 900 x 450 mm. Durch die umfangreiche Serienausstattung wie z.B.: Computergesteuerte Vertikalzustellung, Parallelabzieh- vorrichtung mit Mikrometerverstellung, Magnetplatte mit Entmagnetisierungseinrichtung sowie der 2-Achs- Digitalanzeige bietet dieses Modell ein optimales Leistungspaket für den Anwender.
Features:
- Separate Hydraulikeinheit mit Wärmetauscher, vermeidet Vibrationen und thermische Belastung
- Gehärtete und geschliffene Tischführungsbahnen längs und quer, Turcite-B beschichtete Gegenführungen für hohe Verschleißfestigkeit und geringe Reibung
- Tischlängsführung V-Flach, Tischquerführung Doppel-V
- Computergesteuerte Zustellung mittels Eilgang auf die Werkstückhöhe, einstellbare Schlicht- und Ausfeuerhübe, automatisches Abheben nach Programmende in Ausgangsstellung
- Axial und radial spielfrei vorgespannte Speziallager in der Schleifspindel
- Spannungsfrei geglühter Maschinengrundkörper gewährleistet hohe Genauigkeit
- Hohe Stabilität durch starke Verrippungen und großzügig dimensionierte Wandungen
- Digital gesteuerter automatischer Vertikalvorschub mit Servomotor
- Einstellbare Tischlängs- und Querbewegung mittels Endanschlägen
- Aufwendiges Hydrauliksystem gewährleistet weiche Tischumsteuerung auch bei hoher Tischbelastung
Technische Spezifikation:
Tischaufspannfläche | 405 x 815 mm |
T-Nuten Anzahl / Breite | 3 / 14 mm |
Elektro-Magnetspannplatte | 400 x 800 mm |
Max. Verfahrweg, längs | 900 mm |
Max. Verfahrweg, quer | 450 mm |
Abstand Spindelmitte / Tisch max. | 580 mm |
Max. Werkstückgewicht* | 500 kg |
Schleifscheibe | 350 x 40 x 127 mm |
Tischgeschwindigkeit, hydraulisch | 5 - 25 m/min |
Querverstellung | |
Automatische Zustellung, quer | 0,5 - 8 mm/Hub |
Eilgang, quer | 990 mm/min |
Zustellung quer pro Handradumdrehung | 5 mm/U |
Skalenteilung am Handrad | 0,02 mm |
Vertikalzustellung | |
Automatische Zustellung, vertikal | 0,005 / 0,01 / 0,02 / 0,03 / 0,04 / 0,05 mm |
Eilgang, vertikal | 480 mm/min |
Zustellung vertikal pro Handradumdrehung | 2 mm/U |
Skalenteilung am Handrad | 0,005 mm |
Schleifspindelmotor | 4,0 kW |
Spindeldrehzahl | 1450 U/min |
Hydraulikpumpenmotor | 2,2 kW |
Vertikalvorschubmotor | 0,5 kW |
Länge | 2650 mm |
Tiefe | 2200 mm |
Höhe | 1900 mm |
Gewicht ca. | 3400 kg |
* mit Magnetspannplatte |
Lieferumfang:
- 2-Achs-Digitalanzeige ES-12 H mit LCD-Display
- Siemens SMART-Paneel IE V3 mit Touch-Bedienung
- Elektronisches Handrad
- Schleifscheibe
- Scheibenflansch
- LED-Arbeitsleuchte
- Magnetspannplatte
- Auswuchtstand
- Auswuchtwelle
- Schutzabdeckungen
- Parallelabziehvorrichtung
- Entmagnetisierungseinrichtung
- Kühlmitteleinrichtung
- Abziehdiamant
- Maschinenschuhe
- Zentralschmierung
- Bedienwerkzeug
Servomotor mit automatischer Vertikalzustellung mit folgenden Funktionen: Eilgang vor - Schlichten - Ausfeuern - Eilgang zurück.
Siemens SMART-Paneel IE V3 mit Touch-Bedienung und elektronisches Handrad.
Manuelle Parallelabziehvorrichtung mit Mikrometerverstellung im Lieferumfang enthalten
Alle Führungsbahnen und Spindeln werden automatisch geschmiert
Kühlmitteleinrichtung mit Absaugung und Magnetseparator optional erhältlich.
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
