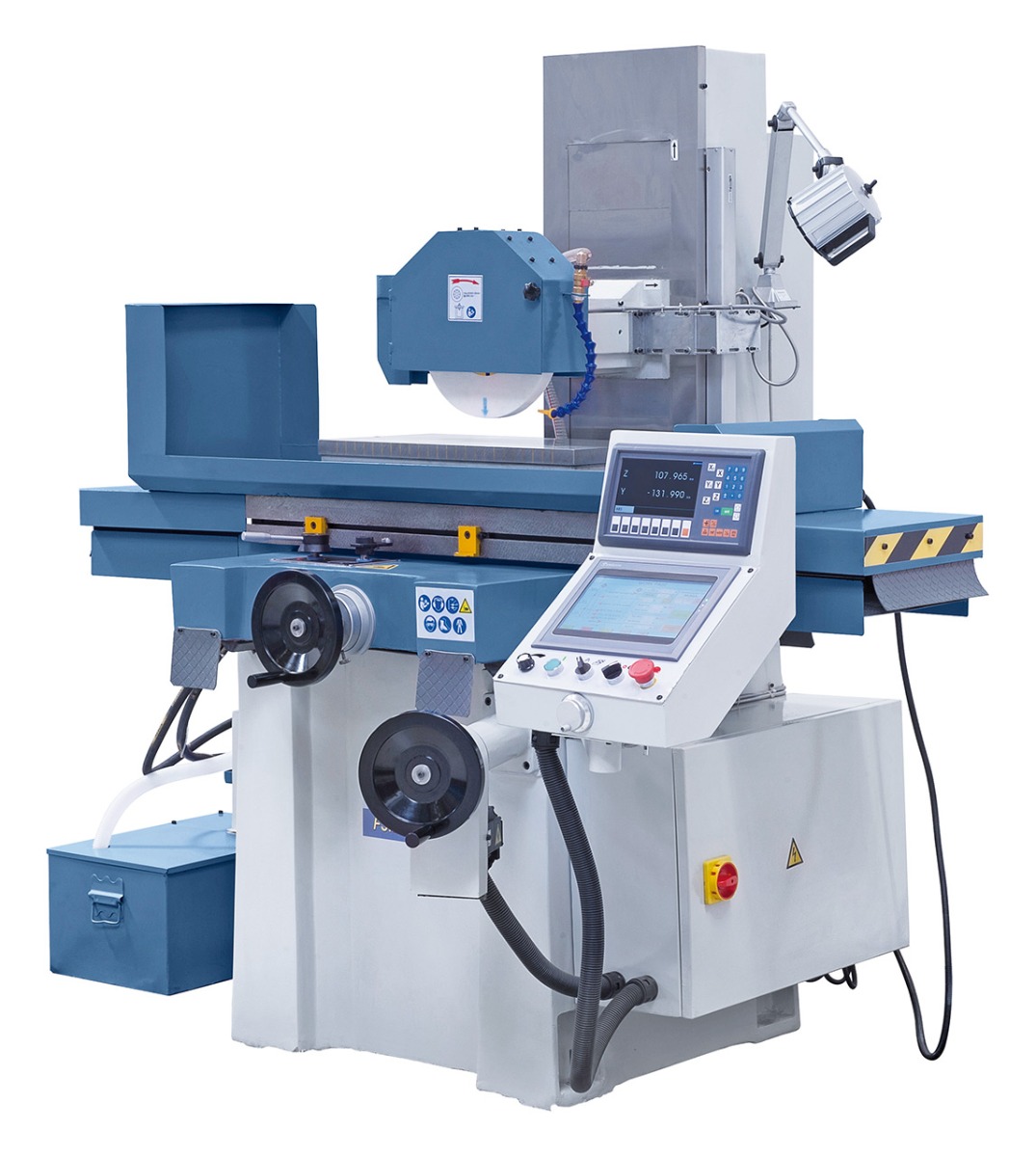

05-1408 Bernardo Flachschleifmaschinen FSM 3060 AHD
05-1408 Bernardo Flachschleifmaschinen FSM 3060 AHD
Beschreibung:Die massiv gebauten Flachschleifmaschinen der FSM-AHD-Serie sind serienmäßig mit einer automatischen Vertikalzustellung ausgestattet. Durch die umfangreiche Serienausstattung wie z.B. computergesteuerte Vertikalzustellung, Magnetplatte mit Entmagnetisierungseinrichtung, Steuerung über Touchscreen sowie einem elektronischen Handrad bieten diese Modelle ein optimales Leistungspaket für den Anwender.
Features:
Technische Spezifikation:
* mit Magnetspannplatte
Lieferumfang:

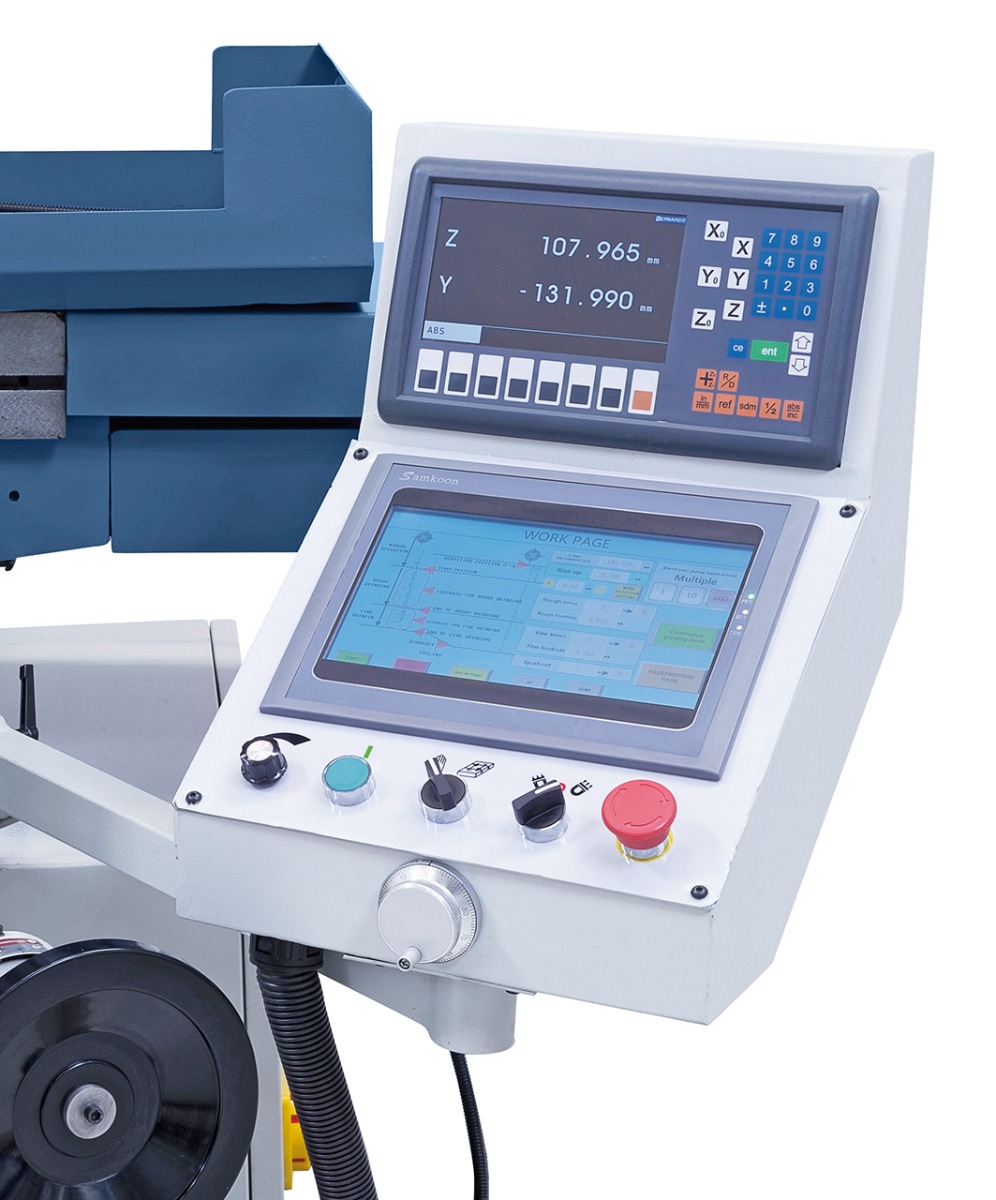

Steuerung mit Touch-Bedienung und elektronisches Handrad.
Vibrationsarmer Lauf und hohe Genauigkeit der Schleifspindel durch die vorgespannten Speziallager.

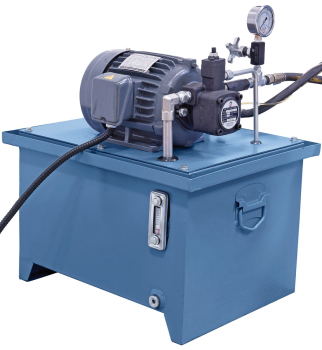

Separate Hydraulikeinheit vermeidet Vibrationen und thermische Belastung
Automatische Zentralschmierung für alle Führungsbahnen und Spindeln.
Die robuste Führung des Schleifkopfes sorgt für ein exaktes Zustellen.
Beschreibung:Die massiv gebauten Flachschleifmaschinen der FSM-AHD-Serie sind serienmäßig mit einer automatischen Vertikalzustellung ausgestattet. Durch die umfangreiche Serienausstattung wie z.B. computergesteuerte Vertikalzustellung, Magnetplatte mit Entmagnetisierungseinrichtung, Steuerung über Touchscreen sowie einem elektronischen Handrad bieten diese Modelle ein optimales Leistungspaket für den Anwender.
Features:
- Geringer Slip-Stick-Effekt durch kunststoffbeschichtete Gegenführungen in x- und y-Achse
- Tischlängsführung V-Flach, Tischquerführung Doppel-V
- Axial und radial spielfrei vorgespannte Speziallager in der Schleifspindel
- Hohe Stabilität durch starke Verrippungen und großzügig dimensionierte Wandungen
- Digital gesteuerter automatischer Vertikalvorschub mit Servomotor
- Aufwendiges Hydrauliksystem gewährleistet weiche Tischumsteuerung auch bei hoher Tischbelastung
- Zustellung mittels Eilgang auf die Werkstückhöhe, einstellbare Schlicht- und Ausfeuerhübe, automatisches Abheben nach Programmende
- Einstellbare Tischlängs- und Querbewegung mittels Endanschlägen
Technische Spezifikation:
Tischaufspannfläche | 300 x 700 mm |
T-Nuten Anzahl / Breite | 1 / 14 mm |
Elektro-Magnetspannplatte | 300 x 600 mm |
Max. Verfahrweg, längs | 640 mm |
Max. Verfahrweg, quer | 320 mm |
Abstand Spindelmitte / Tisch max. | 520 mm |
Max. Werkstückgewicht* | 200 kg |
Schleifscheibe | 300 x 30 x 75 mm |
Tischgeschwindigkeit, hydraulisch | 2 - 18 m/min |
Querverstellung | |
Automatische Zustellung, quer | 0,5 – 10 mm/Hub |
Eilgang, quer | 990 mm/min |
Zustellung quer pro Handradumdrehung | 4 mm/U |
Skalenteilung am Handrad | 0,02 mm |
Vertikalzustellung | |
Automatische Zustellung, vertikal | 0,01 / 0,1 mm |
Eilgang, vertikal | 360 mm/min |
Zustellung vertikal pro Handradumdrehung | 2 mm/U |
Skalenteilung am Handrad | 0,01 mm |
Schleifspindelmotor | 4,0 kW |
Spindeldrehzahl | 1440 U/min |
Hydraulikpumpenmotor | 1,5 kW |
Vertikalvorschubmotor | 0,75 kW |
Länge | 2000 mm |
Tiefe | 1650 mm |
Höhe | 1850 mm |
Gewicht ca. | 1400 kg |
* mit Magnetspannplatte
Lieferumfang:
- 2-Achs-Digitalanzeige ES-12 H mit LCD-Display
- Steuerung mit Touch-Bedienung
- Elektronisches Handrad
- Schleifscheibe
- Scheibenflansch
- LED-Arbeitsleuchte
- Elektro-Magnetspannplatte
- Auswuchtstand
- Auswuchtwelle
- Schutzabdeckungen
- Entmagnetisierungseinrichtung

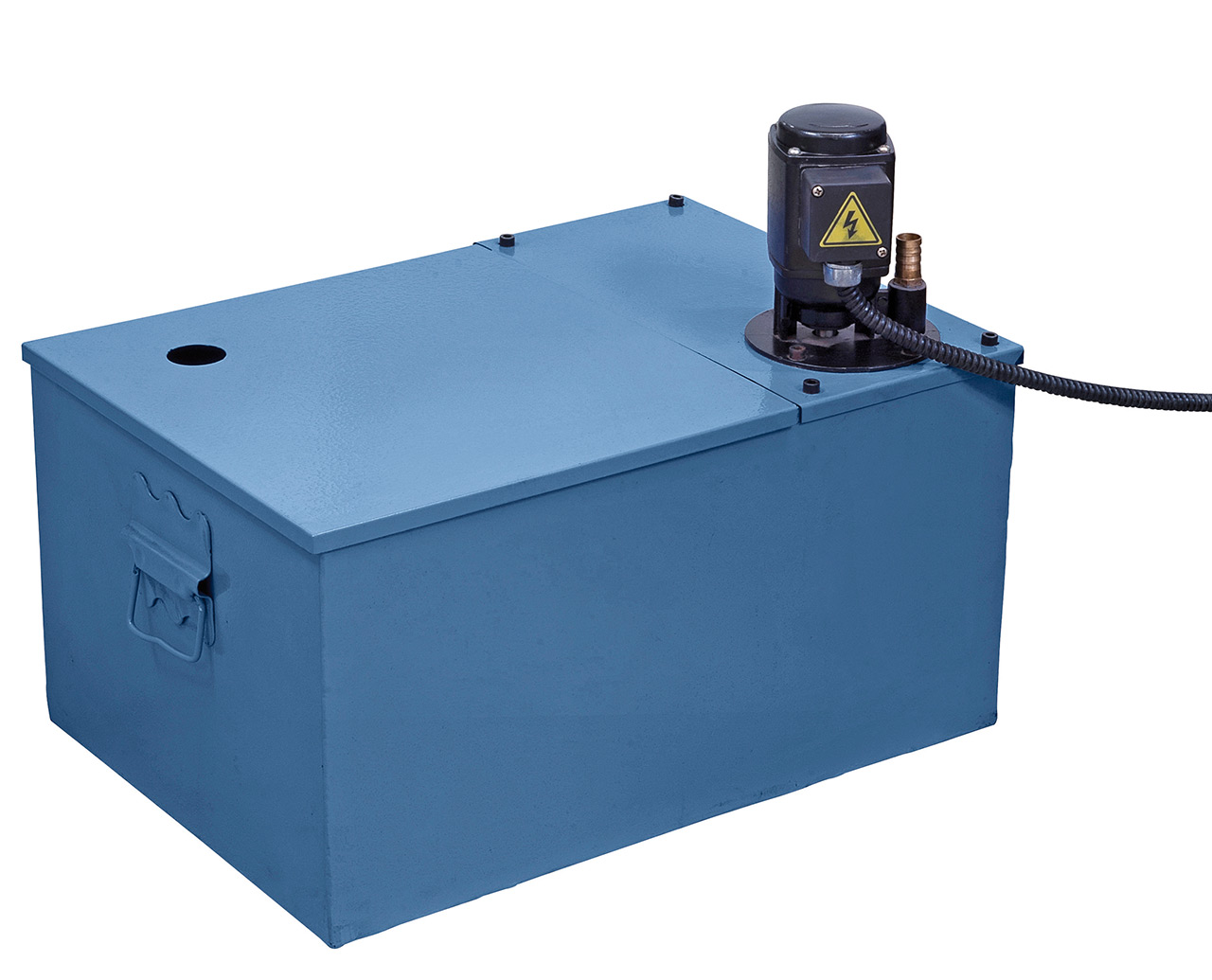

- Kühlmitteleinrichtung
- Abziehdiamant
- Maschinenschuhe
- Zentralschmierung
- Bedienwerkzeug
Steuerung mit Touch-Bedienung und elektronisches Handrad.
Vibrationsarmer Lauf und hohe Genauigkeit der Schleifspindel durch die vorgespannten Speziallager.
Separate Hydraulikeinheit vermeidet Vibrationen und thermische Belastung
Automatische Zentralschmierung für alle Führungsbahnen und Spindeln.
Die robuste Führung des Schleifkopfes sorgt für ein exaktes Zustellen.
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
