Beschreibung:Das Modell MBS 530 DG ist eine präzise Horizontalbandsäge für den universellen Einsatz. Die Merkmale dieser Maschine sind der schwenkbare Sägebügel für Doppelgehrungsschnitte von -45° bis +60°, sowie ein Hydraulikzylinder zum feinfühligen Absenken mittels Regelventil. Ihren Einsatzbereich findet diese Maschine in Schlossereien, Reparaturbetrieben, im Formen- und Werkzeugbau, ... Features:
Sägebandführung über kombiniertes Rollen-Backenführungssystem mit Hartmetalleinsätzen
Schwenkbarer Sägebügel zum Doppelgehrungsschneiden nach links (-45°) und rechts (+60°)
2 Sägebandgeschwindigkeiten (35 / 70 m/min) für optimale Schnittergebnisse
Robuste Konstruktion, daher ruhiger und vibrationsfreier Lauf
Professionelle Bandsäge mit gutem Preis-Leistungsverhältnis
Optimale Kraftübertragung auf das Laufrad mittels gehärteter und geschliffener Schneckenwelle und Bronze-Schneckenrad
Einstellbarer Hydraulikzylinder zur Auflagedruckregulierung des Sägebügels
Robuster Schraubstock aus Grauguss mit Werkstückanschlag, ideal für Serienschnitte
Zum Schneiden von Profilen, Rohren, Vollmaterialien aus Eisen und NE-Materialien
Technische Spezifikation:
Schnittbereich rund / quadrat 90°
355 mm / 280 x 280 mm
Schnittbereich flach 90°
490 x 280 mm
Schnittbereich rund / quadrat 45° R
355 mm / 280 x 280 mm
Schnittbereich flach 45° R
340 x 280 mm
Schnittbereich rund / quadrat 45° L
300 mm / 270 x 270 mm
Schnittbereich flach 45° L
250 x 250 mm
Schnittbereich rund / quadrat 60° R
230 mm / 180 x 180 mm
Arbeitshöhe
870 mm
Sägebandabmessung
3770 x 34 x 1,1 mm
Schnittgeschwindigkeiten
35 / 70 m/min
Kühlmittelpumpe
100 W
Motor-Abgabeleistung S1 100%
1,9 kW
Motor-Aufnahmeleistung S6 40%
2,8 kW
Spannung
400 V
Maschinenabmessung (L x T x H)
2200 x 1400 x 1500 mm
Gewicht ca.
555 kg
Lieferumfang:
Sägeband
Werkstückanschlag
Untergestell
Manometer für Bandspannung
Sägebandführung mit Hartmetalleinsätzen
Schnellspannschraubstock
Kühlmitteleinrichtung
Hydraulik-Absenkzylinder
Motorschutzschalter
Automatische Endabschaltung
Produktbilder: (Abbildungen zeigen ggf. Zubehör und Sonderausstattung. Bei Unklarheiten helfen wir Ihnen gerne weiter.)
Das serienmäßige Manometer ermöglicht ein optimales Einstellen der Sägebandspannung.
Sägebandführung über kombiniertes Rollen-Backenführungssystem mit Hartmetalleinsätzen
Serienmäßig mit Hydraulikzylinder zum feinfühligem Absenken des Sägebügels.

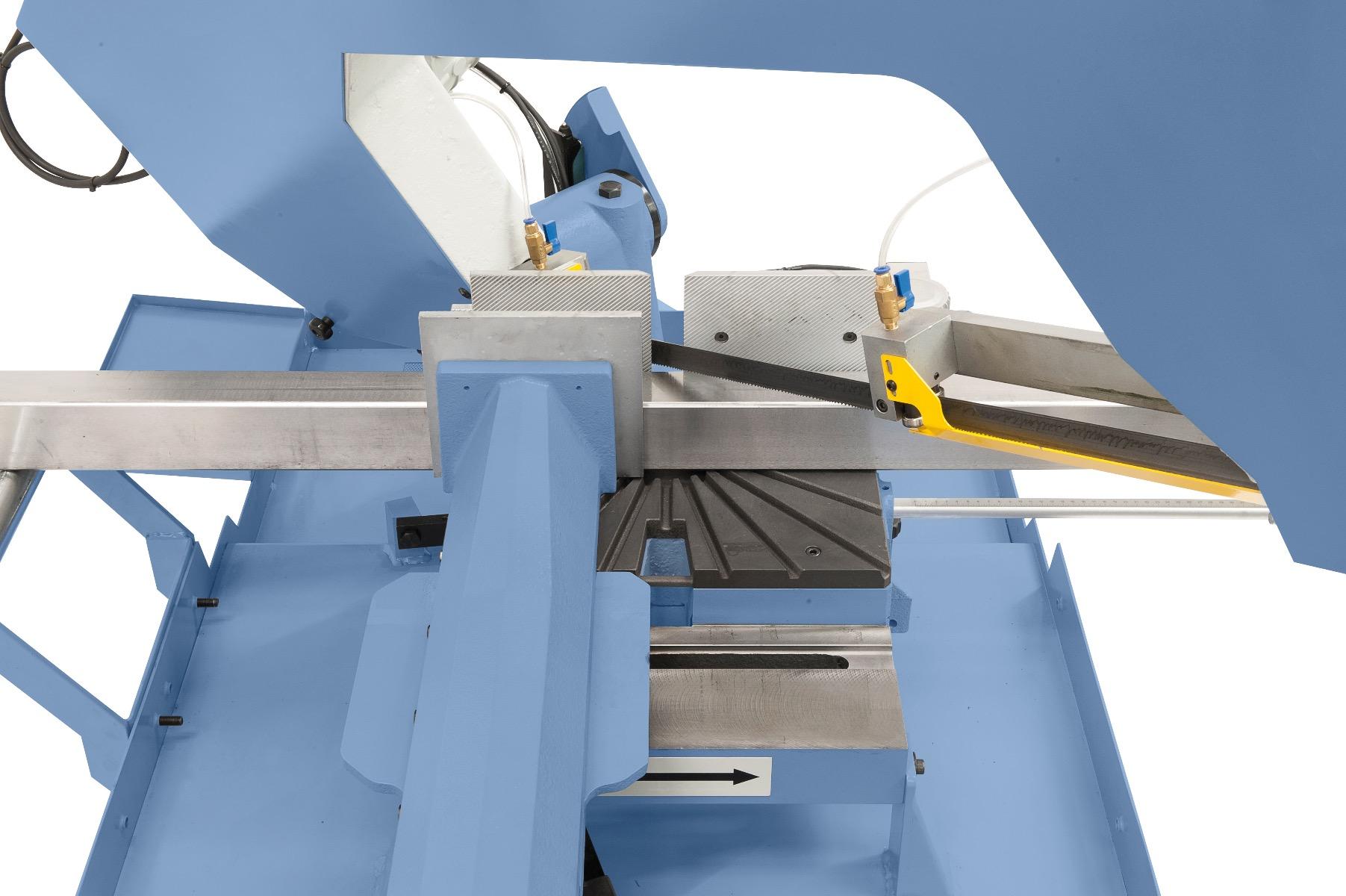

Schraubstock mit Schnellarretierung zum Doppelgehrungsschneiden verschiebbar
Schraubstock mit Schnellarretierung zum Doppelgehrungsschneiden verschiebbar
Der übersichtlich aufgebaute Schaltkasten an der Vorderseite der Maschine ermöglicht ein komfortables Arbeiten.
Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
Lassen Sie nur geschultes Personal die Maschine bedienen
Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
Benutzen Sie Original-Ersatzteile und Zubehör
Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
Nehmen Sie keine Veränderung an der Maschine vor
