03-1364XL1 Bernardo Produktionsdrehmaschine Goliath 800 x 2000
03-1364XL1 Bernardo Universaldrehmaschinen Produktionsdrehmaschine Goliath 800 x 2000 inkl. 3-Achs-Digitalanzeige *
Beschreibung:Die Produktionsdrehmaschine Goliath 800 ist eine moderne, dem heutigen Stand der Technik entsprechende Maschine. Schon die Grundausstattung beinhaltet alle wichtigen Zubehöre (3-Backenfutter, Lünetten, Wechselräder, 3-Achs-Digitalanzeige, Schnellwechselstahlhalter,….) wodurch diese Maschine universell einsetzbar ist.
Features:
Technische Spezifikation:
* Bettlänge herausnehmbar: 200 mm
Lieferumfang:
Goliath 800 x 3000 ábrája
Goliath 800 x 3000 ábrája
Síktárcsa 400 mm (opció) ideális aszimmetrikus munkadarabok befogásához
A gép felszerelhet? egy gyorsváltó-szerszámtartóval a hatékony munka érdekében
Sorozatszer?en gyorsmenettel a mellékid?k lecsökkentésére
Rögzített lünetta a hosszú munkadarabok stabilizálására
Beschreibung:Die Produktionsdrehmaschine Goliath 800 ist eine moderne, dem heutigen Stand der Technik entsprechende Maschine. Schon die Grundausstattung beinhaltet alle wichtigen Zubehöre (3-Backenfutter, Lünetten, Wechselräder, 3-Achs-Digitalanzeige, Schnellwechselstahlhalter,….) wodurch diese Maschine universell einsetzbar ist.
Features:
- Vielseitige Einsatzmöglichkeiten im allgemeinen Maschinenbau, Produktion, Einzelteilanfertigung, …
- Das Maschinenbett, aus einem Stück gegossen, ist äußerst verwindungssteif und vibrationsarm, womit eine wesentliche Voraussetzung für genaues Drehen erfüllt wird
- Moderne Hauptspindellagerung mit Schrägkugellagern in Präzisionsausführung
- Zentrale, handliche Schaltung für Vorschübe und Gewinde, mit Leit- und Zugspindel
- Serienmäßig mit Eilgang längs und plan zur Reduzierung der Nebenzeiten
- Die Zahnräder sind großdimensioniert, gehärtet und präzisionsgeschliffen
- Die herausnehmbare Brücke ermöglicht die Bearbeitung von Werkstücken mit großem Durchmesser
- Verschiebbarer Reitstock zum Kegeldrehen, Handrad mit einstellbarer Feinskalierung (0,02 mm)
- Elektromechanische Fußbremse zur Reduzierung der Nebenzeiten
- Beste Zerspannungsleistung auch beim Plandrehen
Technische Spezifikation:
| Spitzenweite | 2000 mm |
| Spitzenhöhe | 420 mm |
| Umlaufdurchmesser über Bett | 840 mm |
| Umlaufdurchmesser über Kröpfung* | 1060 mm |
| Umlaufdurchmesser über Planschlitten | 280 mm |
| Bettbreite | 400 mm |
| Spindelbohrung | 105 mm |
| Spindelaufnahme | DIN 55029, D1-8 |
| Drehzahlbereich | (16) 36 - 1600 U/min |
| Bereich Längsvorschübe | (65) 0,063 - 2,52 mm/U |
| Bereich Planvorschübe | (65) 0,027 - 1,07 mm/U |
| Metrische Gewinde | (18) 0,5 - 7 mm |
| Zollgewinde | (26) 2 - 28 Gg/1“ |
| Pinolendurchmesser | 75 mm |
| Pinolenweg | 150 mm |
| Pinolenaufnahme | MK 5 |
| Motorleistung | 9,0 kW (12,0 PS) |
| Maschinenabmessung (B x T x H) | 3500 x 1520 x 1650 mm |
| Gewicht ca. | 3810 kg |
Lieferumfang:
- Rutschkupplung
- Eilgang längs und plan
- LED-Maschinenleuchte

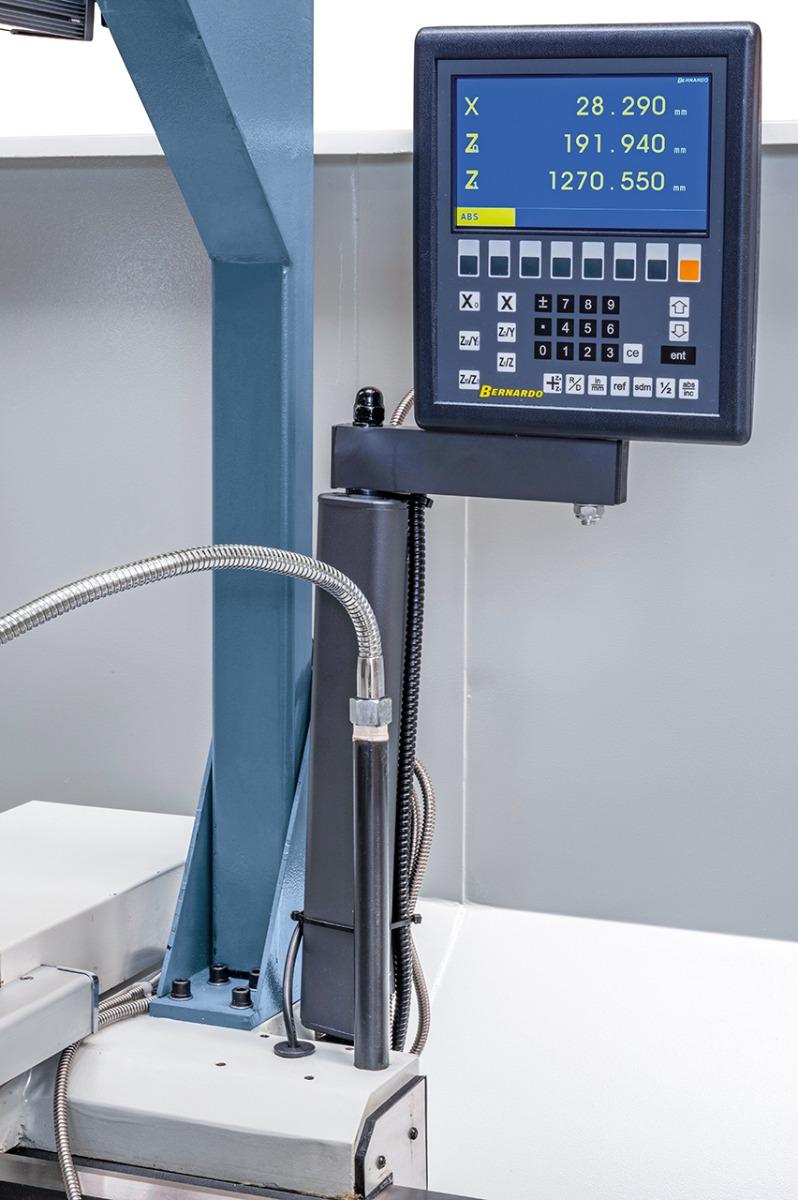

- 3-Achs-Digitalanzeige ES-12 V mit LCD-Display
- 3-Backenfutter PS3-315 mm / D8
- Aufspannscheibe 630 mm
- Feststehende Lünette - Durchlass diam. max. 260 mm
- Mitlaufende Lünette - Durchlass diam. max. 110 mm
- 1 Zentrierspitze / 1 Mitlaufende Körnerspitze
- Motor mit Magnetbremse nach CE-Norm
- Fußpedal mit Bremsfunktion nach CE
- Erstbefüllung mit Shell Tellus 46
- Kühlmitteleinrichtung
- Schnellwechselstahlhalter mit 4 Einsätzen
- Schutzeinrichtung bei Schnellwechselstahlhalter
- Reduzierhülse
- Spänerückwand
- Bedienwerkzeug

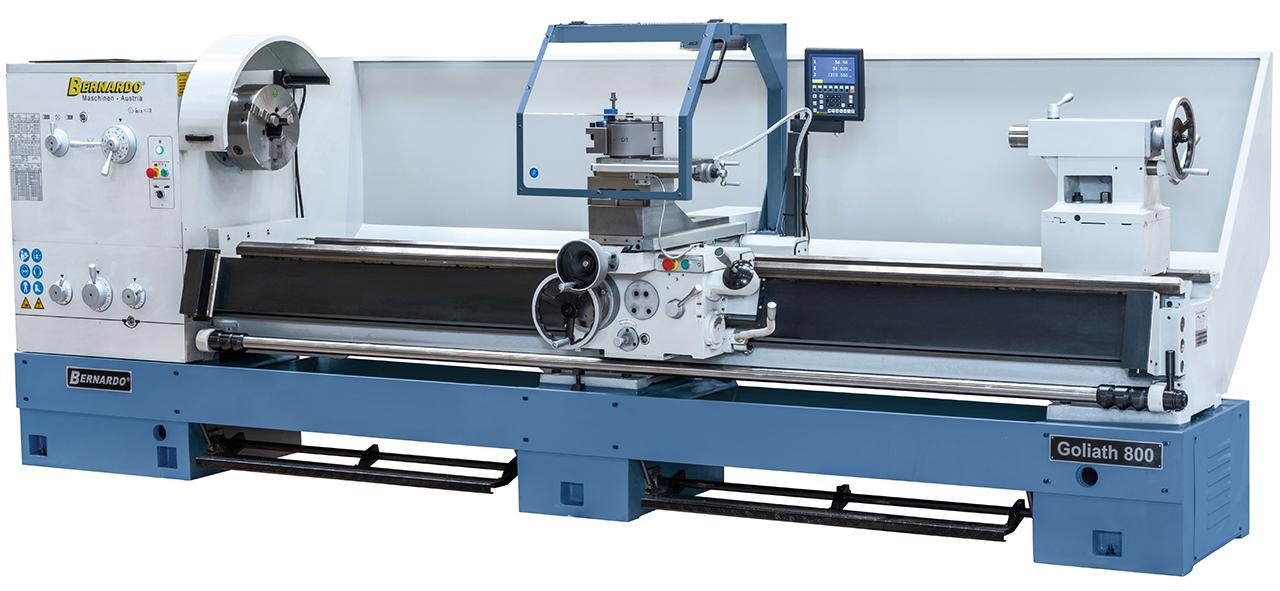

Goliath 800 x 3000 ábrája

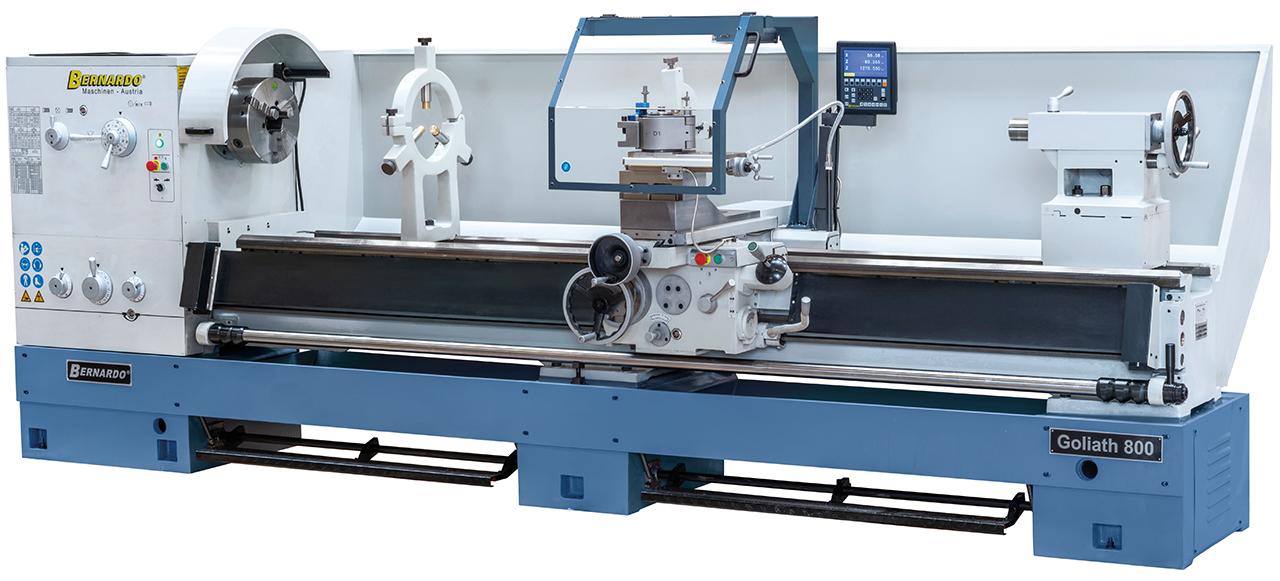

Goliath 800 x 3000 ábrája

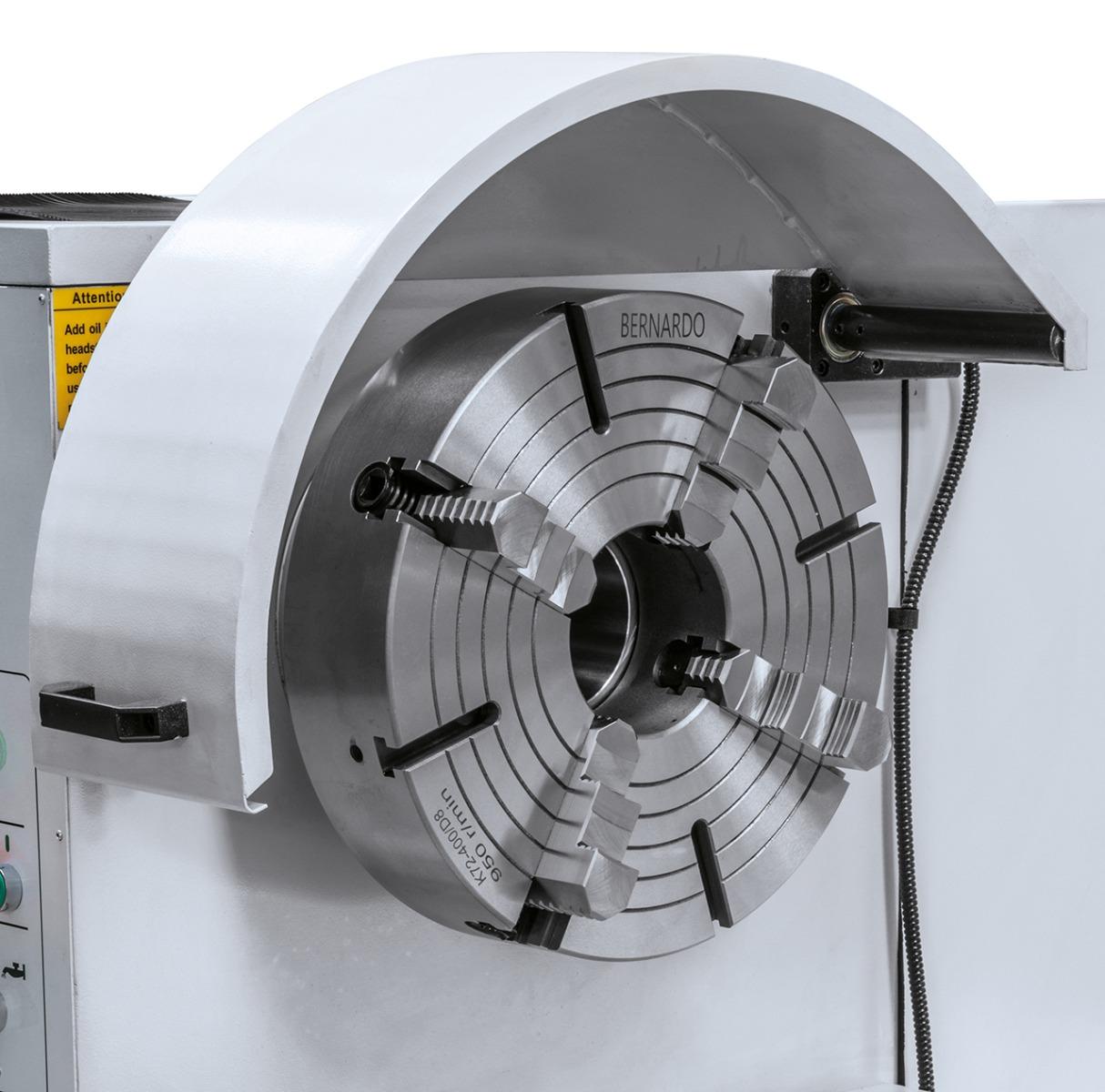

Síktárcsa 400 mm (opció) ideális aszimmetrikus munkadarabok befogásához

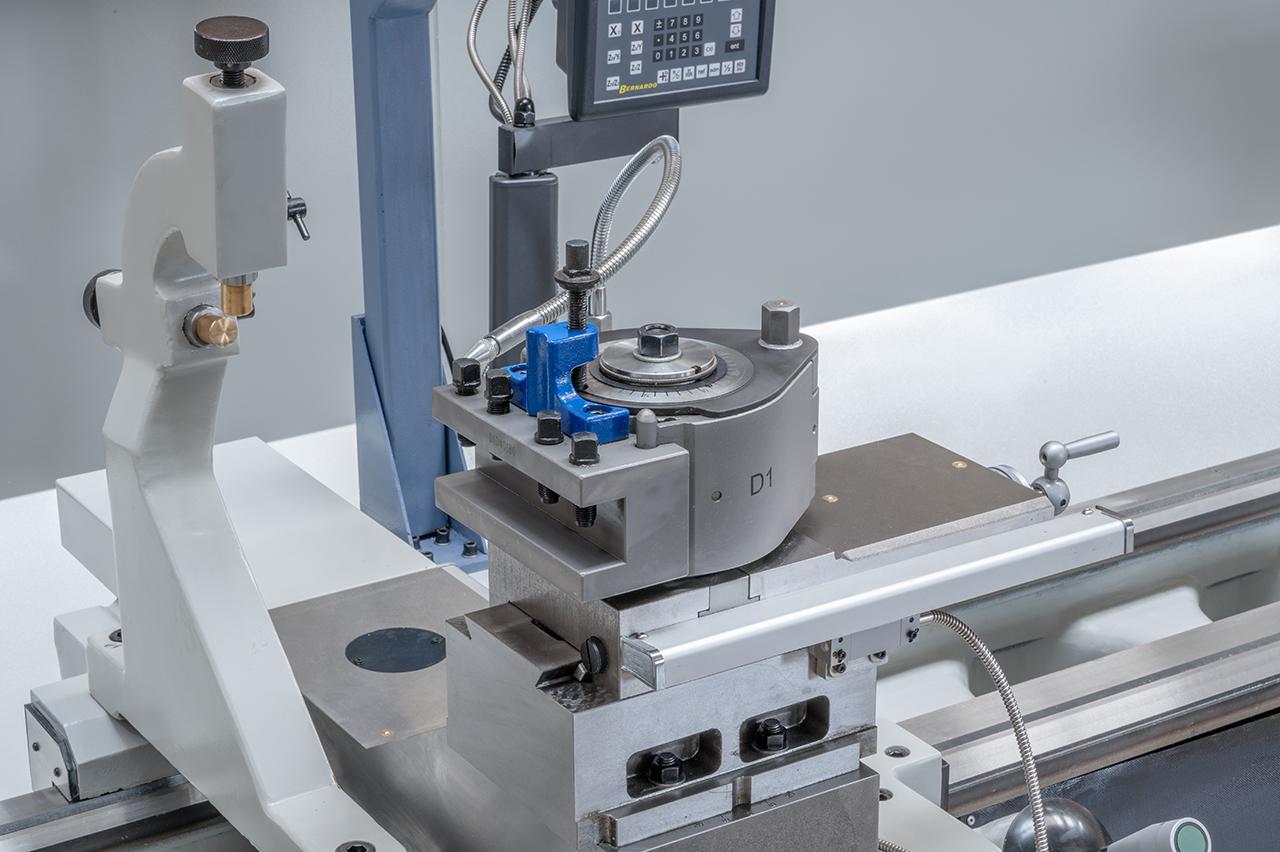

A gép felszerelhet? egy gyorsváltó-szerszámtartóval a hatékony munka érdekében

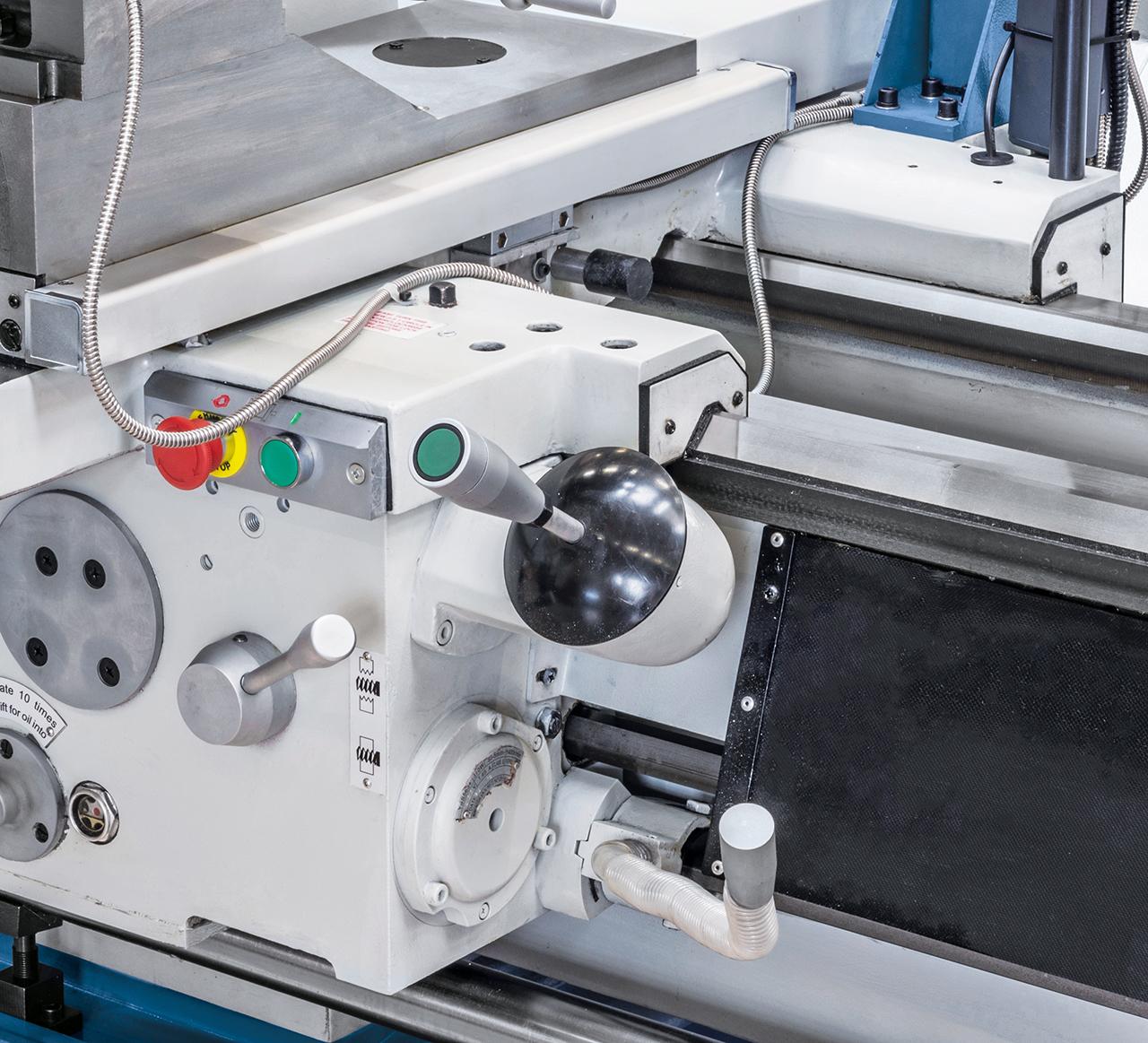

Sorozatszer?en gyorsmenettel a mellékid?k lecsökkentésére
Rögzített lünetta a hosszú munkadarabok stabilizálására
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
