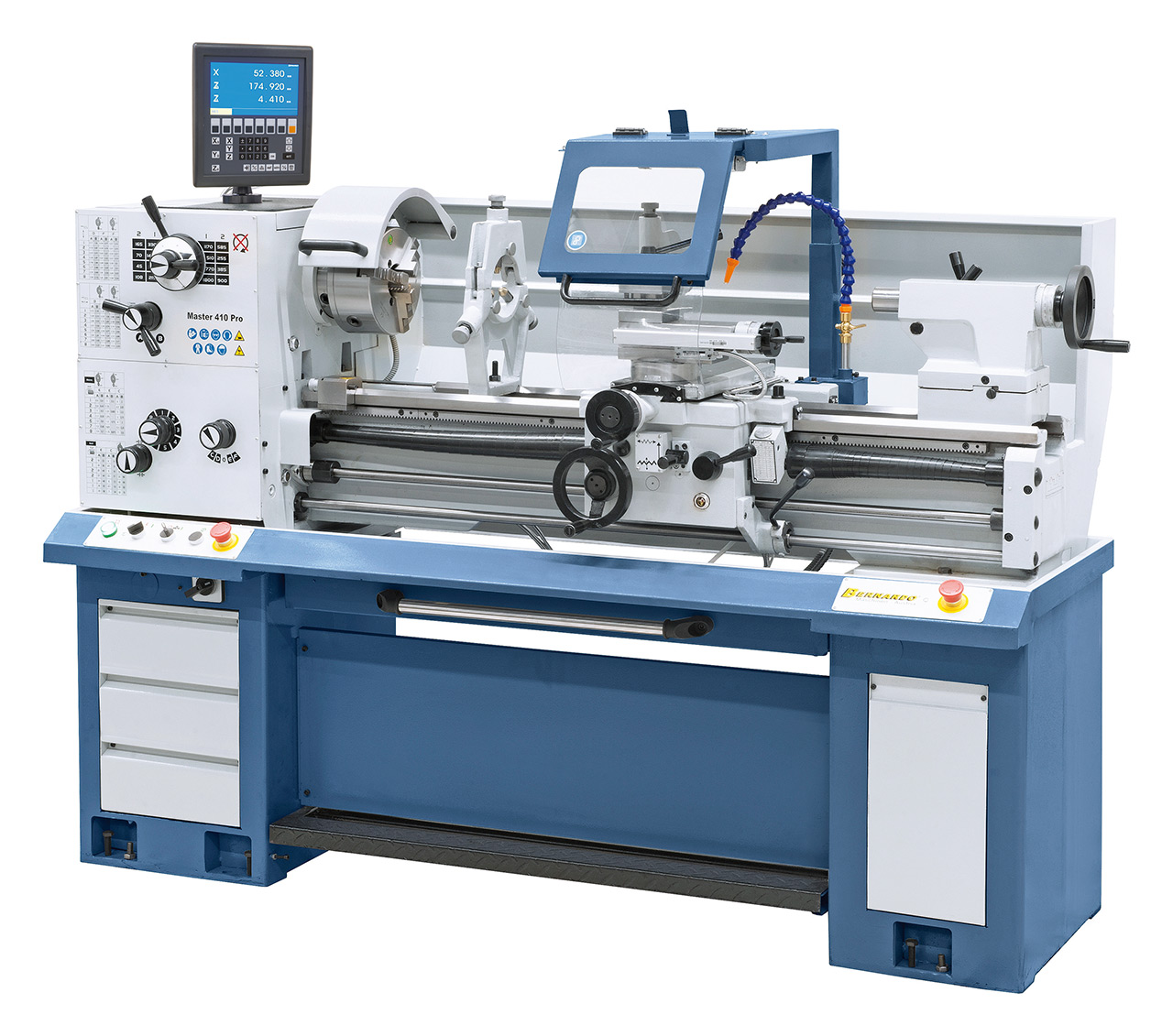

Beschreibung:Die Leit- und Zugspindeldrehmaschine Master 410 Pro überzeugt durch ihre stabile Konstruktion und einfache Handhabung. Schon die Grundausstattung beinhaltet alle wichtigen Zubehöre (3-Achs-Digitalanzeige, Lünetten, LED-Maschinenleuchte, Sicherheitseinrichtungen nach CE-Norm, …), wodurch diese Maschine ideal für Fachschulen, Reparaturbetriebe und Ausbildungswerkstätten ist.
Features:
Technische Spezifikation:
* Bettlänge herausnehmbar: 235 mm
Lieferumfang:
Leichtgängige Vorschub- und Drehzahlregelung am Getriebekopf, ruhiger Lauf durch gehärtete und geschliffene Zahnräder, im Ölbad laufend.
Optional lieferbar: Spannzangenfutter 5C, Spannbereich 3 - 26 mm.
Zentrisch spannendes 4-Backenfutter 200 mm, optimal für Vierkant-Werkstücke (Option).
Zentrierkegel diam. 100 mm, ideal zum Spannen von Rohren und Hohlkörpern (Option).
Integrierte LED-Maschinenlampe im Stahlhalterschutz für optimale Beleuchtung beim Arbeiten.
Zum rationellen Arbeiten kann die Maschine mit einem Schnellwechselstahlhalter ausgerüstet werden
Zum Stabilisieren von langen Werkstücken serienmäßig mit einer feststehenden bzw. mitlaufenden Lünette ausgestattet.
Beschreibung:Die Leit- und Zugspindeldrehmaschine Master 410 Pro überzeugt durch ihre stabile Konstruktion und einfache Handhabung. Schon die Grundausstattung beinhaltet alle wichtigen Zubehöre (3-Achs-Digitalanzeige, Lünetten, LED-Maschinenleuchte, Sicherheitseinrichtungen nach CE-Norm, …), wodurch diese Maschine ideal für Fachschulen, Reparaturbetriebe und Ausbildungswerkstätten ist.
Features:
- Serienmäßig mit 52 mm Spindelbohrung zum Bearbeiten von großen Wellendurchmesser
- Ideal für Fachschulen, Reparaturbetriebe und Ausbildungswerkstätten
- Optimal geeignet zum Bearbeiten von Stahl, NE-Materialien und Kunststoffen
- Herausnehmbare Brücke für die Bearbeitung von Werkstücken mit großem Durchmesser
- Platzsparende Aufstellmöglichkeit durch nach vorne ausziehbare Spänewanne
- Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
- Elektromechanische Fußbremse zur Reduzierung der Nebenzeiten
- Moderne Hauptspindellagerung mit Schrägkugellager in Präzisionsausführung
- Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
- Einhebelklemmung für Reitstock, verschiebbar zum Kegeldrehen
- Garantierte Rundlaufgenauigkeit der Spindelnase (? 0,015 mm)
- Hauptspindel gehärtet und geschliffen, im Ölbad laufend
- Reitstock, Spindelstock und alle Führungen nachstellbar
Technische Spezifikation:
| Spitzenweite | 1000 mm |
| Spitzenhöhe | 205 mm |
| Umlaufdurchmesser über Bett | 410 mm |
| Umlaufdurchmesser über Kröpfung* | 530 mm |
| Umlaufdurchmesser über Planschlitten | 260 mm |
| Bettbreite | 205 mm |
| Spindelbohrung | 52 mm |
| Spindelaufnahme | DIN 55029, D1-5 |
| Drehzahlbereich | (16) 45 – 1800 U/min |
| Bereich Längsvorschübe | (48) 0,043 – 0,653 mm/U |
| Bereich Planvorschübe | (48) 0,014 – 0,206 mm/U |
| Metrische Gewinde | (36) 0,4 – 7,0 mm |
| Zollgewinde | (28) 4 – 56 Gg/1“ |
| Pinolendurchmesser | 45 mm |
| Pinolenweg | 125 mm |
| Pinolenaufnahme | MK 3 |
| Motorleistung | 1,5 / 2,4 kW |
| Maschinenabmessung (B x T x H) | 1820 x 920 x 1500 mm |
| Gewicht ca. | 760 kg |
* Bettlänge herausnehmbar: 235 mm
Lieferumfang:
- 3-Achs-Digitalanzeige ES-12 V mit LCD-Display

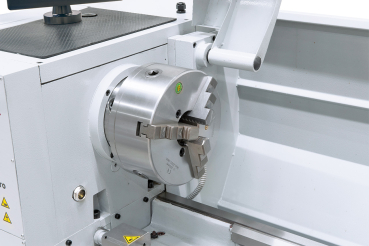

- 3-Backenfutter DK11-200 mm / D5
- Feststehende Lünette - Durchlass diam. max. 70 mm
- Mitlaufende Lünette - Durchlass diam. max. 60 mm
- Kühlmitteleinrichtung
- Erstbefüllung mit Shell Tellus 46
- Ausziehbare Spänewanne
- Aufspannscheibe 280 mm
- Vierfachstahlhalter
- Schutzeinrichtung bei Vierfachstahlhalter
- Rutschkupplung
- Mikrometerlängsanschlag
- Gewindeuhr
- LED-Maschinenleuchte
- Reduzierhülse
- Wechselräder
- 2 Zentrierspitzen
- Fußpedal mit Bremsfunktion nach CE
- Motor mit Magnetbremse nach CE-Norm
- Spänerückwand
- Untergestell
- Bedienwerkzeug
Leichtgängige Vorschub- und Drehzahlregelung am Getriebekopf, ruhiger Lauf durch gehärtete und geschliffene Zahnräder, im Ölbad laufend.
Optional lieferbar: Spannzangenfutter 5C, Spannbereich 3 - 26 mm.
Zentrisch spannendes 4-Backenfutter 200 mm, optimal für Vierkant-Werkstücke (Option).
Zentrierkegel diam. 100 mm, ideal zum Spannen von Rohren und Hohlkörpern (Option).
Integrierte LED-Maschinenlampe im Stahlhalterschutz für optimale Beleuchtung beim Arbeiten.
Zum rationellen Arbeiten kann die Maschine mit einem Schnellwechselstahlhalter ausgerüstet werden
Zum Stabilisieren von langen Werkstücken serienmäßig mit einer feststehenden bzw. mitlaufenden Lünette ausgestattet.
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
