03-1264XL Bernardo Metall Master 180 inkl. 3-Achs-Digitalanzeige
03-1264XL Bernardo Universaldrehmaschinen Master 180 inkl. 3-Achs-Digitalanzeige
Beschreibung:
Technische Spezifikation:
Lieferumfang:
Diese Maschine ist serienmäßig mit einer digitalen Positionsanzeige Bernardo ausgestattet
Vorteil des Bernardo-Backenfutters DK11-200 mm / D5: Monoblock-, Grund-, Umkehr- und Aufsatzbacken lieferbar.
Zentrierkegel diam. 125 mm, ideal zum Spannen von Rohren und Hohlkörpern (Option).
Mikrometerlängsanschlag und Rutsch- kupplung im Lieferumfang enthalten.
Leichtgängige Vorschub- und Drehzahlregelung am Getriebekopf, ruhiger Lauf durch gehärtete und geschliffene Zahnräder, im Ölbad laufend.
Leistungsstarker Antriebsmotor mit Magnetbremse nach CE-Norm.
Zum Stabilisieren von langen Werkstücken serienmäßig mit einer feststehenden bzw. mitlaufenden Lünette ausgestattet.
Lieferumfang komplett mit Wechselräder zum Gewindeschneiden.
Beschreibung:
Die Leit- und Zugspindeldrehmaschine Master 180 überzeugt durch ihre stabile Konstruktion und einfache Handhabung. Schon die Grundausstattung beinhaltet alle wichtigen Zubehöre (3-Achs-Digitalanzeige, Lünetten, LED-Maschinenleuchte, Sicherheitseinrichtungen nach CE-Norm, …), wodurch diese Maschine ideal für Fachschulen, Reparaturbetriebe und Ausbildungswerkstätten ist.
Features:
- Serienmäßig mit 51 mm Spindelbohrung zum Bearbeiten von großen Wellendurchmesser
- Ideal für Fachschulen, Reparaturbetriebe und Ausbildungswerkstätten
- Optimal geeignet zum Bearbeiten von Stahl, NE-Materialien und Kunststoffen
- Herausnehmbare Brücke für die Bearbeitung von Werkstücken mit großem Durchmesser
- Platzsparende Aufstellmöglichkeit durch nach vorne ausziehbare Spänewanne
- Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
- Elektromechanische Fußbremse zur Reduzierung der Nebenzeiten
- Moderne Hauptspindellagerung mit Schrägkugellager in Präzisionsausführung
- Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
- Einhebelklemmung für Reitstock, verschiebbar zum Kegeldrehen
- Garantierte Rundlaufgenauigkeit der Spindelnase (? 0,015 mm)
- Hauptspindel gehärtet und geschliffen, im Ölbad laufend
- Reitstock, Spindelstock und alle Führungen nachstellbar
Technische Spezifikation:
Spitzenweite | 1000 mm |
Spitzenhöhe | 180 mm |
Umlaufdurchmesser über Bett | 360 mm |
Umlaufdurchmesser über Kröpfung* | 480 mm |
Umlaufdurchmesser über Planschlitten | 220 mm |
Bettbreite | 185 mm |
Spindelbohrung | 51 mm |
Spindelaufnahme | DIN 55029, D1-5 |
Drehzahlbereich | (8) 70 - 2000 U/min |
Bereich Längsvorschübe | (32) 0,052 - 1,392 mm/U |
Bereich Planvorschübe | (32) 0,014 - 0,380 mm/U |
Metrische Gewinde | (26) 0,4 - 7,0 mm |
Zollgewinde | (34) 4 - 56 Gg/1“ |
Pinolendurchmesser | 42 mm |
Pinolenweg | 110 mm |
Pinolenaufnahme | MK 4 |
Motor-Abgabeleistung S1 100% | 1,5 kW (400 V) |
Motor-Aufnahmeleistung S6 40% | 2,2 kW (400 V) |
Maschinenabmessung (B x T x H) | 1920 x 750 x 1600 mm |
Gewicht ca. | 540 kg |
* Bettlänge herausnehmbar: 225 mm
Lieferumfang:
- 3-Achs-Digitalanzeige ES-12 V mit LCD-Display
- 3-Backenfutter DK11-200 mm / D5
- Planscheibe 200 mm / D5, nach DIN 55029
- Feststehende Lünette - Durchlass diam. max. 70 mm
- Mitlaufende Lünette - Durchlass diam. max. 50 mm
- Kühlmitteleinrichtung
- Erstbefüllung mit Shell Tellus 46
- Ausziehbare Spänewanne
- Aufspannscheibe 320 mm
- Vierfachstahlhalter
- Schutzeinrichtung bei Vierfachstahlhalter
- Rutschkupplung
- Mikrometerlängsanschlag
- Gewindeuhr
- LED-Maschinenleuchte
- Reduzierhülse
- Wechselräder
- 2 Zentrierspitzen
- Fußpedal mit Bremsfunktion nach CE
- Motor mit Magnetbremse nach CE-Norm
- Untergestell
- Bedienwerkzeug
Diese Maschine ist serienmäßig mit einer digitalen Positionsanzeige Bernardo ausgestattet
Vorteil des Bernardo-Backenfutters DK11-200 mm / D5: Monoblock-, Grund-, Umkehr- und Aufsatzbacken lieferbar.

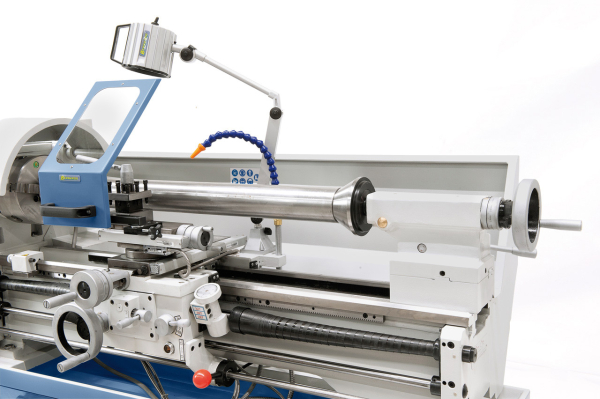

Zentrierkegel diam. 125 mm, ideal zum Spannen von Rohren und Hohlkörpern (Option).
Mikrometerlängsanschlag und Rutsch- kupplung im Lieferumfang enthalten.
Leichtgängige Vorschub- und Drehzahlregelung am Getriebekopf, ruhiger Lauf durch gehärtete und geschliffene Zahnräder, im Ölbad laufend.

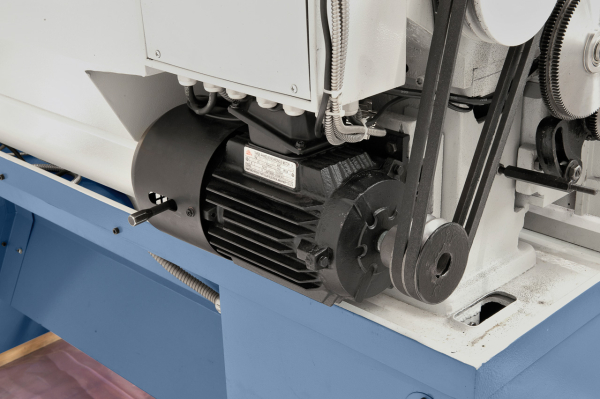

Leistungsstarker Antriebsmotor mit Magnetbremse nach CE-Norm.
Zum Stabilisieren von langen Werkstücken serienmäßig mit einer feststehenden bzw. mitlaufenden Lünette ausgestattet.
Lieferumfang komplett mit Wechselräder zum Gewindeschneiden.
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
