03-1322XL Bernardo Universaldrehmaschinen mit stufenloser Drehzahl Solid 460 x 2000 Vario
03-1322XL Bernardo Universaldrehmaschinen mit stufenloser Drehzahl Solid 460 x 2000 Vario
Beschreibung:
Die Universaldrehmaschine Solid 460 Vario wurde speziell zum wirtschaftlichen Herstellen von Einzelwerkstücken und kleinen Serien mit hoher Präzision konzipiert. Durch die große Bedienerfreundlichkeit eignet sich dieses Modell besonders für den Maschinenbau, Anlagenbau, Produktion und Einzelanfertigung.
Features:
Lieferumfang:
Abbildung Solid 460 x 1500 Vario

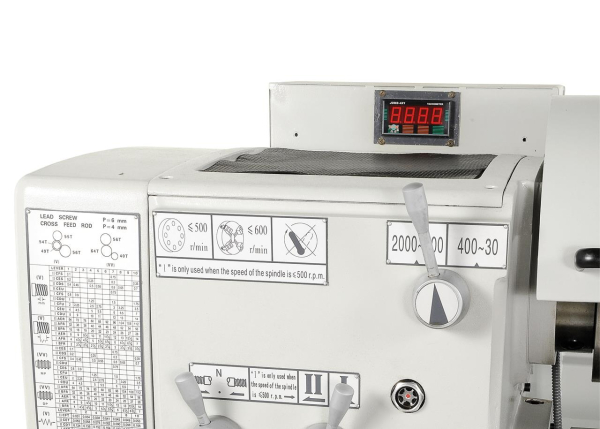

Elektronisch, stufenlose Drehzahlregelung, leichtes Ablesen mittels Digitalanzeige.
Die mitlaufende Lünette verhindert das Durchbiegen von dünnen Wellen.
Für die Längs- und Querbewegung des Schlittens bzw. dem Obersupport stehen 42 frei wählbare Vorschübe zur Verfügung.
Der robuste Reitstock mit Pinolenaufnahme MK 4 kann zum Kegeldrehen verstellt werden.

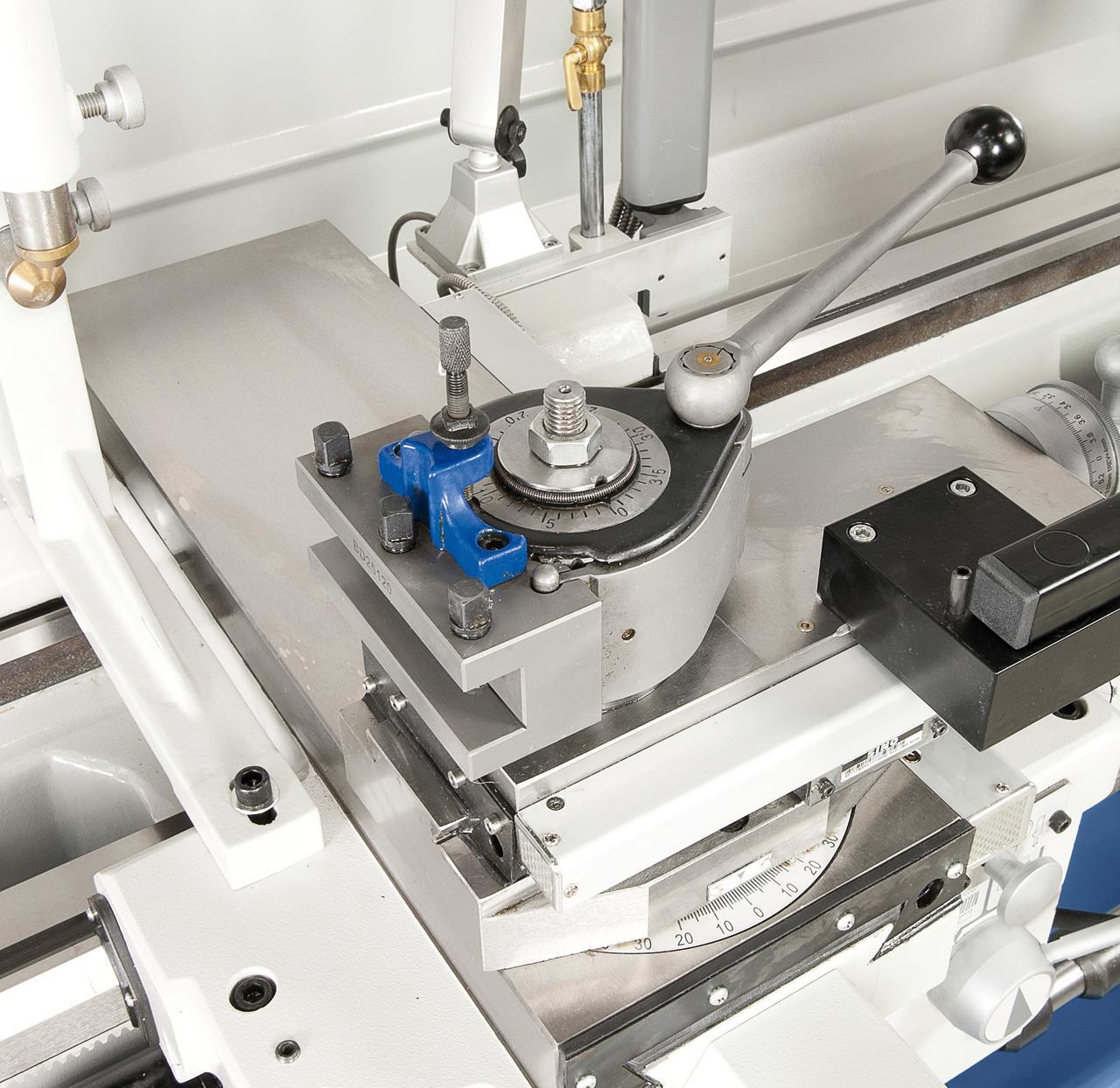

Zum rationellen Arbeiten ist die Maschine mit einem Schnellwechselstahlhalter ausgerüstet.
Vierbacken-Planscheibe 320 mm mit Umkehrbacken im Standardzubehör enthalten
Gehärtete Hauptspindel mit Präzisionskegellager für hohe Rundlaufgenauigkeit, optimale Kraftübertragung durch verzahnte Optibelt-Keilriemen
Produktkategorie:
Professional - Max. 600 h / Jahr Durchschnittliche Benutzung: 3 h / Tag bzw. 90% Einschaltdauer
Beschreibung:
Die Universaldrehmaschine Solid 460 Vario wurde speziell zum wirtschaftlichen Herstellen von Einzelwerkstücken und kleinen Serien mit hoher Präzision konzipiert. Durch die große Bedienerfreundlichkeit eignet sich dieses Modell besonders für den Maschinenbau, Anlagenbau, Produktion und Einzelanfertigung.
Features:
- Moderne Hauptspindellagerung mit Schrägkugellager in Präzisionsausführung
- Serienmäßig mit Delta-Frequenzumrichter für hohes Drehmoment im unteren Drehzahlbereich und annähernd konstante Drehzahl unter Last
- Stufenlose Drehzahlregelung, die eingestellte Drehzahl wird über eine Digitalanzeige abgelesen
- Gehärtete und geschliffene Zahnräder und Wellen, auch im Vorschubgetriebe
- Inklusive 4 einstellbare Nocken zur automatischen Abschaltung des Bettschlittens
- Zentrale, handliche Schaltung für Vorschübe und Gewinde, mit Leit- und Zugspindel
- Die Zahnräder sind großdimensioniert, gehärtet und präzisionsgeschliffen
- Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
- Das Maschinenbett in einem Stück gegossen, ist äußerst verwindungssteif und vibrationsarm, womit eine wesentliche Voraussetzung für genaues Drehen erfüllt wird
| Spitzenweite | 2000 mm |
| Spitzenhöhe | 230 mm |
| Umlaufdurchmesser über Bett | 460 mm |
| Umlaufdurchmesser über Kröpfung | 690 mm |
| Umlaufdurchmesser über Planschlitten | 274 mm |
| Bettbreite | 300 mm |
| Spindelbohrung | 80 mm |
| Spindelaufnahme | DIN 55029, D1-8 |
| Drehzahlbereich | 25 - 250 / 250 - 1700 U/min |
| Bereich Längsvorschübe | (42) 0,031 - 1,7 mm/U |
| Bereich Planvorschübe | (42) 0,014 - 0,784 mm/U |
| Metrische Gewinde | (41) 0,1 - 14 mm |
| Zollgewinde | (60) 2 - 112 Gg/1€œ |
| Pinolendurchmesser | 60 mm |
| Pinolenweg | 130 mm |
| Pinolenaufnahme | MK 4 |
| Motorleistung | 5,5 kW (7,5 PS) |
| Maschinenabmessung (L x B x H) | 3250 x 1080 x 1370 mm |
| Gewicht ca. | 2310 kg |
- 3-Achs-Digitalanzeige ES-12 V mit LCD-Display
- 3-Backenfutter PS3-250 mm / D8
- Feststehende Lünette - Durchlass diam. max. 150 mm
- Mitlaufende Lünette - Durchlass diam. max. 110 mm
- Erstbefüllung mit Shell Tellus 46
- Aufspannscheibe 350 mm
- Schnellwechselstahlhalter mit 4 Einsätzen
- Schutzeinrichtung bei Schnellwechselstahlhalter
- Fußpedal mit Bremsfunktion nach CE
- Kühlmitteleinrichtung
- Frequenzumrichter
- Rutschkupplung
- Wechselräder
- Reduzierhülse
- 2 Zentrierspitzen
- Gewindeuhr
- LED-Maschinenleuchte
- Spänerückwand
- Bedienwerkzeug
Abbildung Solid 460 x 1500 Vario
Elektronisch, stufenlose Drehzahlregelung, leichtes Ablesen mittels Digitalanzeige.
Die mitlaufende Lünette verhindert das Durchbiegen von dünnen Wellen.
Für die Längs- und Querbewegung des Schlittens bzw. dem Obersupport stehen 42 frei wählbare Vorschübe zur Verfügung.
Der robuste Reitstock mit Pinolenaufnahme MK 4 kann zum Kegeldrehen verstellt werden.
Zum rationellen Arbeiten ist die Maschine mit einem Schnellwechselstahlhalter ausgerüstet.
Vierbacken-Planscheibe 320 mm mit Umkehrbacken im Standardzubehör enthalten
Gehärtete Hauptspindel mit Präzisionskegellager für hohe Rundlaufgenauigkeit, optimale Kraftübertragung durch verzahnte Optibelt-Keilriemen
Produktkategorie:
Professional - Max. 600 h / Jahr Durchschnittliche Benutzung: 3 h / Tag bzw. 90% Einschaltdauer
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
