03-1130 Bernardo Leitspindeldrehmaschinen Profi 550 WQ - 230 V
03-1130 Bernardo Leitspindeldrehmaschinen Profi 550 WQ - 230 V
Beschreibung:
Fräsaufsatz FA 16 optional lieferbar. Technische Daten siehe Proficenter 550 WQV.

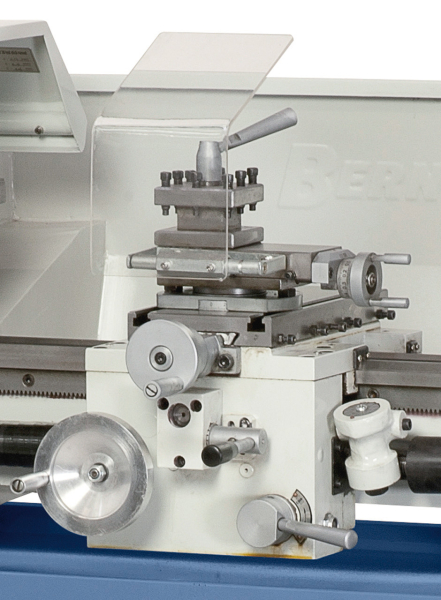

Ergonomisch angebrachte Schalthebel zur Einstellung des Längs- und Quervorschubes.
Für universellen Einsatz ist optional eine mitlaufende Körnerspitze Type SMA mit 7 auswechselbaren Einsätzen lieferbar.

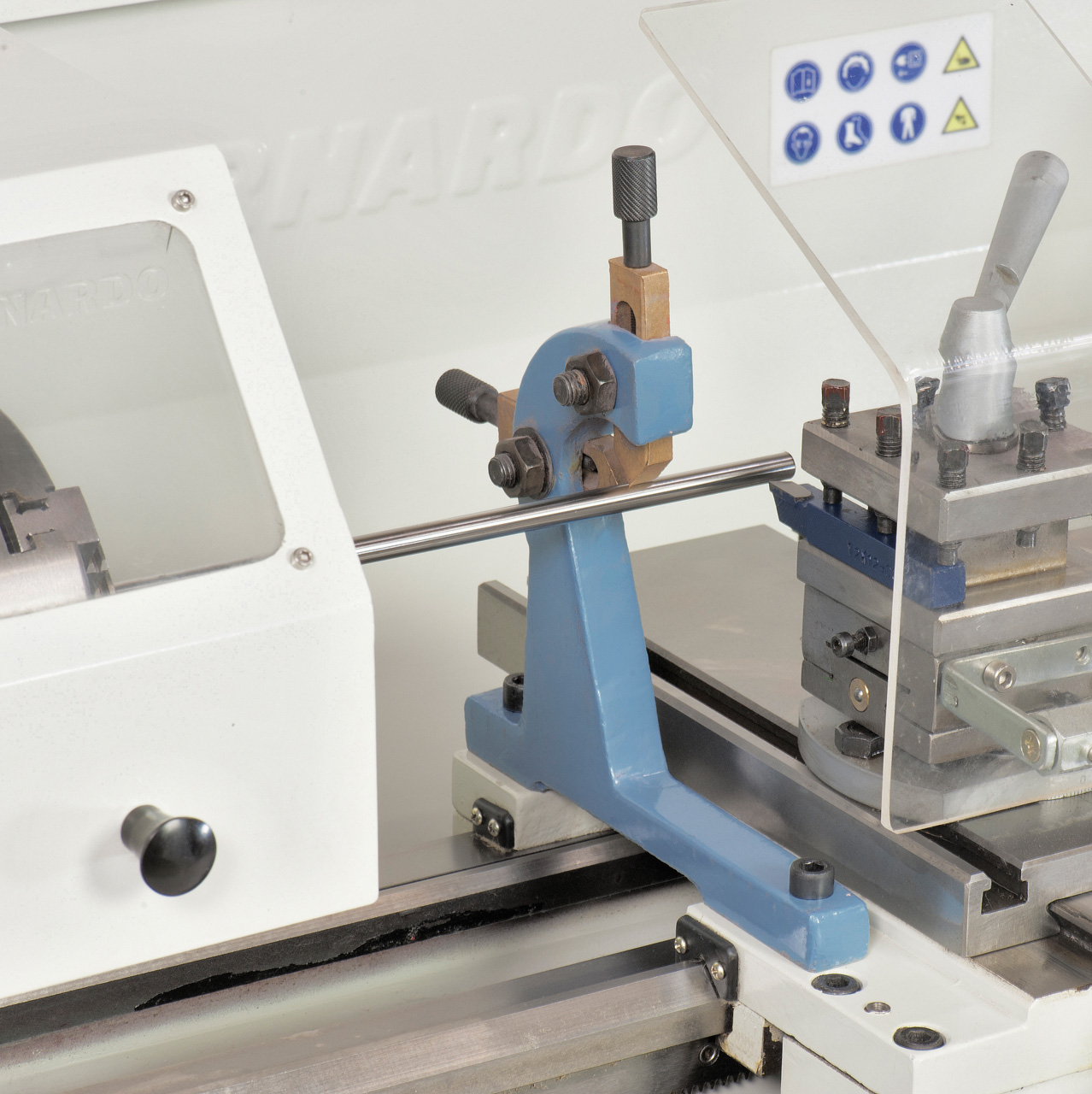

Die mitlaufende Lünette verhindert das Durchbiegen von dünnen Wellen.

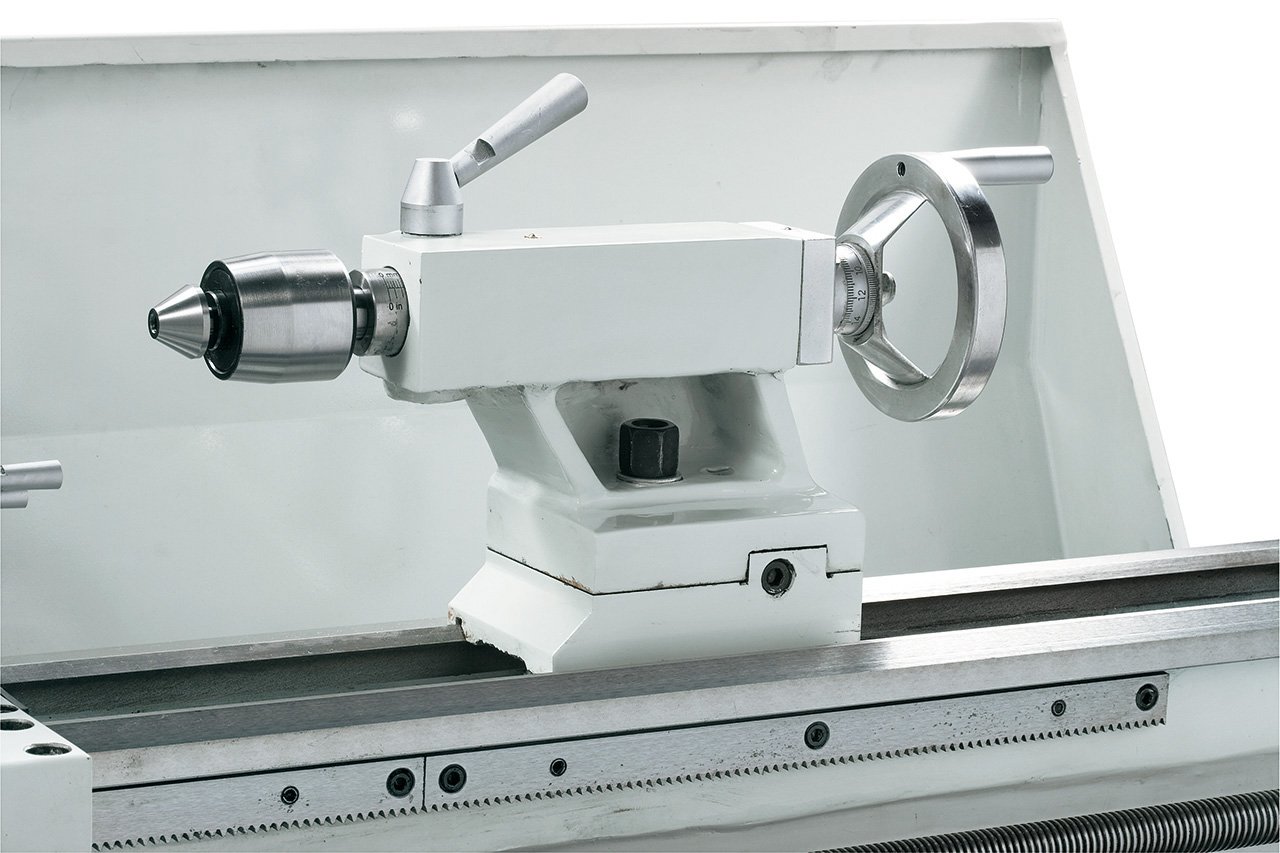

Das Spannzangenfutter ER 25 gewährleistet eine hohe Rundlaufgenauigkeit beim Spannen von Werkstücken, Spannbereich 1 - 16 mm.
Zum Aufspannen von speziell geformten Werkstücken kann die Maschine mit einer 240 mm Aufspannscheibe ausgerüstet werden.
Produktkategorie:
Hobby - Max. 150 h / Jahr Durchschnittliche Benutzung: 2 h / Tag bzw. 25% Einschaltdauer
Beschreibung:
Die präzise Leitspindeldrehmaschine Profi 550 WQ wird nach den strengen Vorgaben des DIN-Standards gefertigt. Die Besonderheit dieses Modells ist der große Längsvorschubbereich mit 6 frei wählbaren Vorschüben sowie der serienmäßige Planvorschub.
Features:- Serienmäßig mit Leitspindel zum Gewindeschneiden bzw. für den automatischen Längsvorschub
- Solides Maschinenbett mit induktiv gehärteter und geschliffener Bettführung
- Hohe Rundlaufgenauigkeit der Spindelnase (= 0,009 mm) aufgrund Präzisionskegelrollenlager
- Thermoüberwachung inkl. Warnlampe schützt den Motor vor Überlastung
- Reitstock kann zum Kegeldrehen verstellt werden
- Bedienungsfreundliche Anordnung der Schaltelemente
- Führungen über Keilleisten nachstellbar
- Spindel mit 2 nachstellbaren Präzisionskegelrollenlagern (P5-Qualität)
- Serienmäßig mit Längs- und Planvorschub
- Sicherheitsschalter mit Unterspannungsauslöser
| Spitzenweite | 550 mm |
| Spitzenhöhe | 125 mm |
| Umlaufdurchmesser über Bett | 250 mm |
| Bettbreite | 135 mm |
| Spindelbohrung | 26 mm |
| Aufnahme in der Spindelbohrung | MK 4 |
| Drehzahlbereich | (6) 125 - 2000 U/min |
| Bereich Längsvorschübe | (6) 0,06 - 0,32 mm/U |
| Bereich Planvorschübe | (4) 0,03 - 0,075 mm/U |
| Metrische Gewinde | (18) 0,2 - 3,5 mm |
| Zollgewinde | (21) 8 - 56 Gg/1 |
| Pinolenweg | 70 mm |
| Pinolenaufnahme | MK 2 |
| Motor-Abgabeleistung S1 100% | 0,75 kW / 230 V |
| Motor-Aufnahmeleistung S6 40% | 1,0 kW / 230 V |
| Maschinenabmessung (B x T x H)* | 1210 x 610 x 450 mm |
| Gewicht ca. | 120 kg |
* ohne Untergestell
Lieferumfang:- 3-Backenfutter DK11-125 mm
- Futterflansch 125 mm
- Planschlitten mit Obersupport
- Feste Körnerspitzen
- Gewindeuhr
- Wechselräder
- Vierfachstahlhalter
- Futterschutz
- Spänerückwand
- Leitspindeldabdeckung
- Bedienwerkzeug
Fräsaufsatz FA 16 optional lieferbar. Technische Daten siehe Proficenter 550 WQV.
Ergonomisch angebrachte Schalthebel zur Einstellung des Längs- und Quervorschubes.
Für universellen Einsatz ist optional eine mitlaufende Körnerspitze Type SMA mit 7 auswechselbaren Einsätzen lieferbar.
Die mitlaufende Lünette verhindert das Durchbiegen von dünnen Wellen.
Das Spannzangenfutter ER 25 gewährleistet eine hohe Rundlaufgenauigkeit beim Spannen von Werkstücken, Spannbereich 1 - 16 mm.
Zum Aufspannen von speziell geformten Werkstücken kann die Maschine mit einer 240 mm Aufspannscheibe ausgerüstet werden.
Produktkategorie:
Hobby - Max. 150 h / Jahr Durchschnittliche Benutzung: 2 h / Tag bzw. 25% Einschaltdauer
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
