03-1075 Bernardo Leitspindeldrehmaschinen Hobby 500 - 400 V
Beschreibung:
Die präzise Tischdrehmaschine Hobby 500 ist mit einem 6-Stufen-Schaltgetriebe zum schnellen Wechseln der Drehzahl ausgestattet. Durch ihre kompakte Bauweise bietet diese Maschine eine hohe Laufruhe und garantiert dadurch präzises Arbeiten.
Features:
Technische Spezifiaktion:
* ohne Untergestell
Lieferumfang:
Produktbilder (Abbildungen zeigen ggf. Zubehör und Sonderausstattung)
Das am Spindelstock angebrachte Schaltgetriebe ermöglicht einen schnellen und einfachen Drehzahlwechsel
3-Backenfutter 100 mm mit Dreh- und Bohrbacken im Lieferumfang enthalten
Leichtgängiger und präziser Schlitten mit Obersupport, lange Lebensdauer durch spielfrei nachstellbare Keilleisten
Beschreibung:
Die präzise Tischdrehmaschine Hobby 500 ist mit einem 6-Stufen-Schaltgetriebe zum schnellen Wechseln der Drehzahl ausgestattet. Durch ihre kompakte Bauweise bietet diese Maschine eine hohe Laufruhe und garantiert dadurch präzises Arbeiten.
Features:
- - Einfacher und schneller Drehzahlwechsel durch Schaltgetriebe
- Prismenbett induktiv gehärtet und geschliffen
- Führungen über Keilleisten spielfrei nachstellbar
- Optimales Preis- Leistungsverhältnis
- Sehr handliche Maschine mit Leitspindel zum Gewindeschneiden
- Spindel mit 2 nachstellbaren Präzisionslagern gelagert
- Reitstock kann zum Kegeldrehen verschoben werden
- Sicherheitsschalter mit Unterspannungsauslöser
- Kompakte kleine Bauweise
Technische Spezifiaktion:
| Spitzenweite | 500 mm |
| Spitzenhöhe | 110 mm |
| Umlaufdurchmesser über Bett | 220 mm |
| Spindelbohrung | 20 mm |
| Aufnahme in der Spindelbohrung | MK 3 |
| Drehzahlbereich | 140 - 1710 U/min, 6 Stufen |
| Bereich Längsvorschübe | (4) 0,05 - 0,2 mm/U |
| Metrische Gewinde | (11) 0,4 - 3 mm |
| Zollgewinde | (11) 8 - 28 Gg/1 €œ |
| Pinolenweg | 45 mm |
| Pinolenaufnahme | MK 2 |
| Motor-Abgabeleistung S1 100% | 0,55 kW / 400 V |
| Motor-Aufnahmeleistung S6 40% | 0,80 kW / 400 V |
| Maschinenabmessung (B x T x H)* | 1150 x 480 x 420 mm |
| Gewicht ca. | 130 kg |
Lieferumfang:
- - 3-Backenfutter 100 mm
- Wechselräder
- Feste Körnerspitzen
- Vierfachstahlhalter
- Planschlitten mit Obersupport
- Futterschutz
Produktbilder (Abbildungen zeigen ggf. Zubehör und Sonderausstattung)

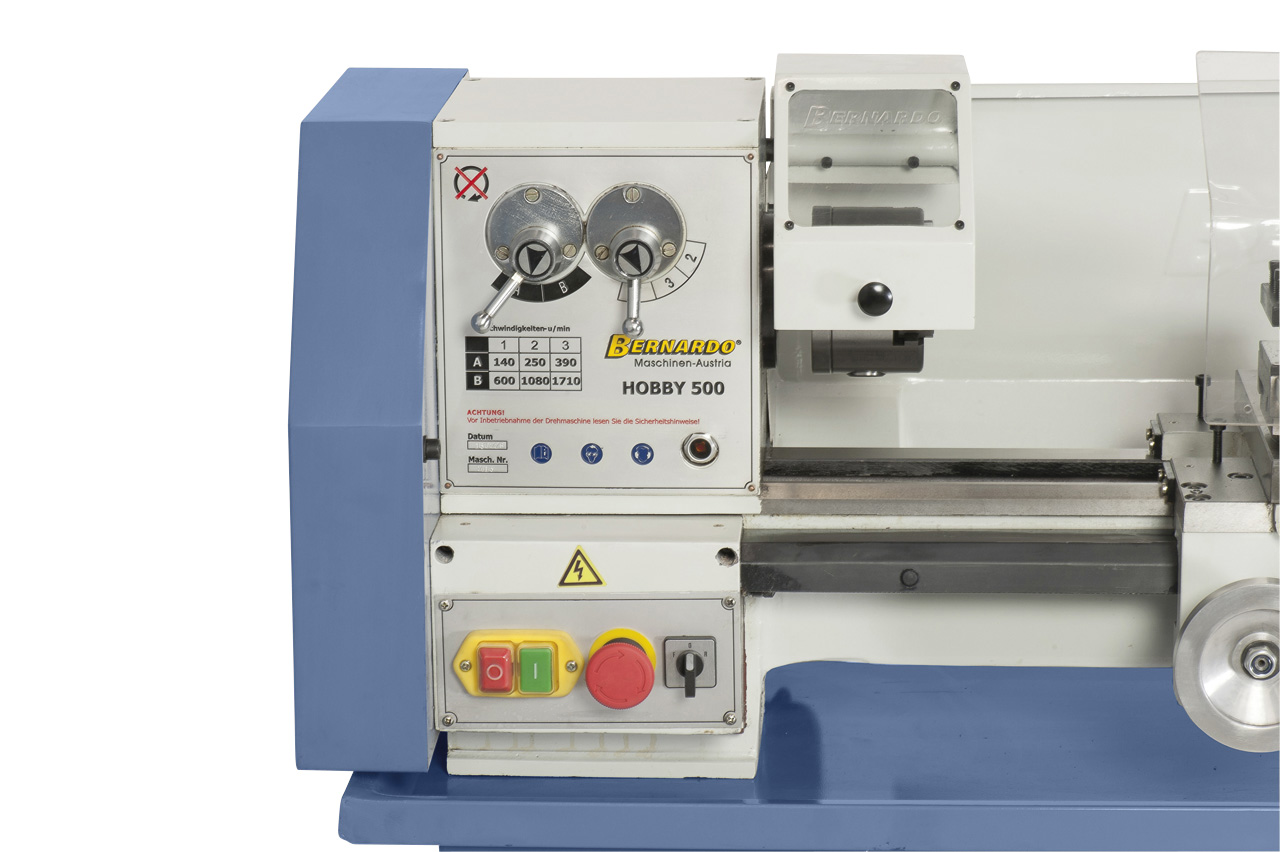

Das am Spindelstock angebrachte Schaltgetriebe ermöglicht einen schnellen und einfachen Drehzahlwechsel
3-Backenfutter 100 mm mit Dreh- und Bohrbacken im Lieferumfang enthalten

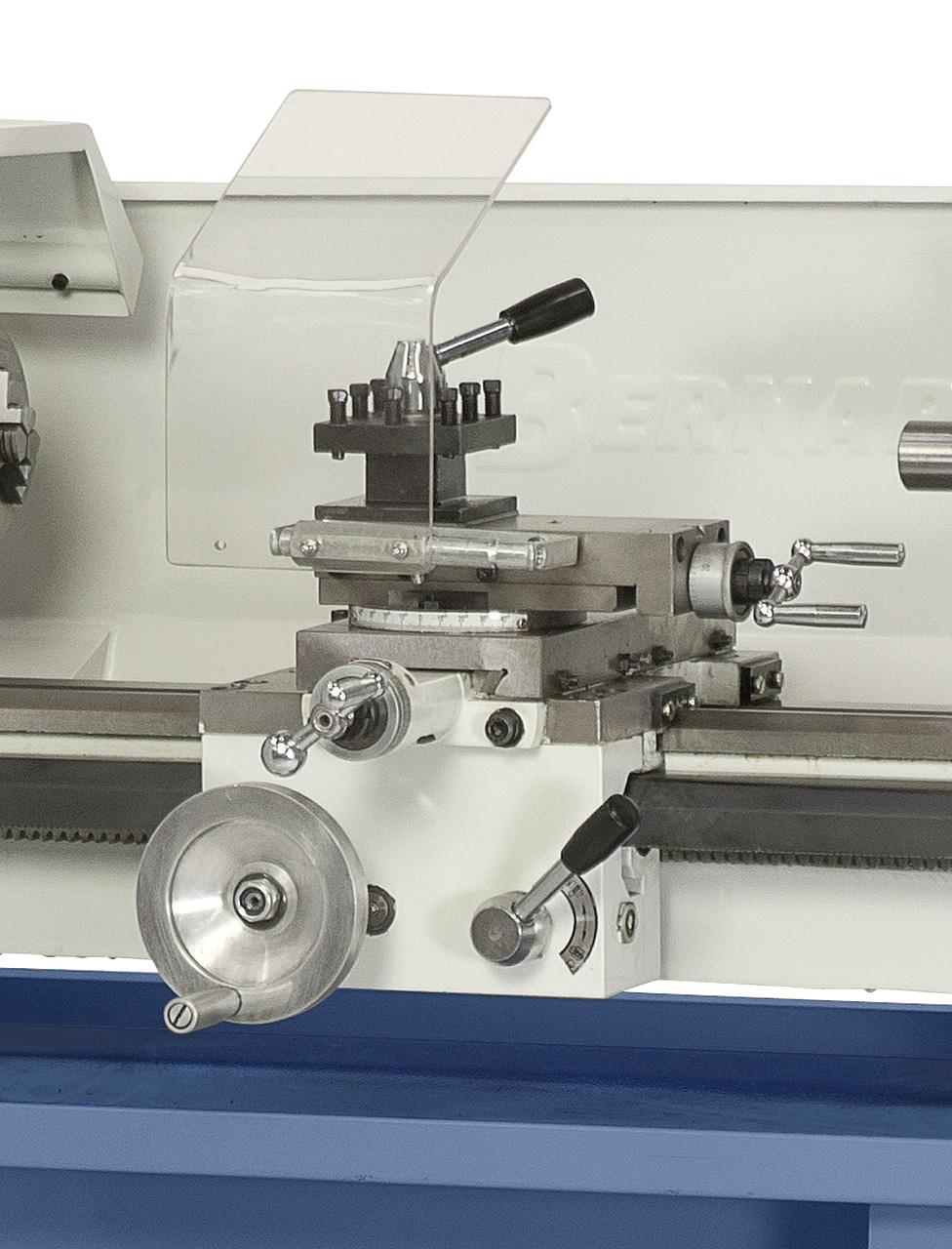

Leichtgängiger und präziser Schlitten mit Obersupport, lange Lebensdauer durch spielfrei nachstellbare Keilleisten
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
