03-1258 Bernardo Leit- und Zugspindeldrehmaschinen Standard 165 Plus
03-1258 Bernardo Leit- und Zugspindeldrehmaschinen Standard 165 Plus
Beschreibung:Die Drehmaschine Standard 165 Plus ist eine Weiterentwicklung der bewährten 150er-Serie. Das Vorschubgetriebe wurde bedienerfreundlich überarbeitet und das Design des Getriebekopfes bekam ein modernes Gesicht. Für den anspruchsvollen Heimwerker bestens geeignet, wird diesem ein umfangreiches Standardzubehör und dadurch optimales Leistungspaket bei geringer Investition geboten.
Features:
Technische Spezifikation:
* Bettlänge herausnehmbar: 220 mm
Lieferumfang:

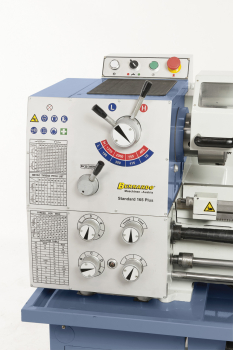

Leichtgängige Vorschub- und Drehzahlregelung am Getriebekopf, ruhiger Lauf durch gehärtete und geschliffene Zahnräder, im Ölbad laufend
Das Spannzangenfutter ER 25 gewährleistet eine hohe Rundlaufgenauigkeit beim Spannen von Werkstücken, Spannbereich 1 – 16 mm
Vorteil des Bernardo-Backenfutters: DK11-160 mm: Monoblock-, Grund-, Umkehr- und Aufsatzbacken lieferbar
Mikrometerlängsanschlag und Rutschkupplung im Lieferumfang enthalten

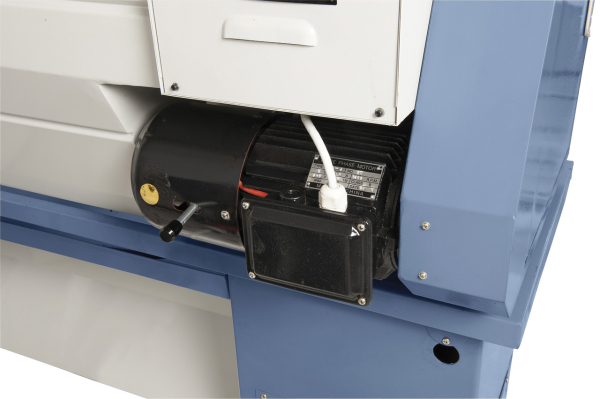

Leistungsstarker Antriebsmotor mit Magnetbremse nach CE-Norm
Feststehende Lünette mit Bronzeführung zum Stabilisieren von langen Werkstücken
Optional lieferbar: Revolverkopf mit 6 Stationen
Herausnehmbare Brücke zum Bearbeiten von Werkstücken bis diam. 450 mm.
Beschreibung:Die Drehmaschine Standard 165 Plus ist eine Weiterentwicklung der bewährten 150er-Serie. Das Vorschubgetriebe wurde bedienerfreundlich überarbeitet und das Design des Getriebekopfes bekam ein modernes Gesicht. Für den anspruchsvollen Heimwerker bestens geeignet, wird diesem ein umfangreiches Standardzubehör und dadurch optimales Leistungspaket bei geringer Investition geboten.
Features:
- Vielseitige Einsatzmöglichkeiten: Ausbildungswerkstätten, Werkzeugbau, Reparaturbetriebe, …
- Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
- Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
- Sehr handliche Maschine mit Leit- und Zugspindel zum Gewindeschneiden bzw. für den automatischen Vorschub
- Einhebelklemmung für Reitstock, verschiebbar zum Kegeldrehen
- Die herausnehmbare Brücke ermöglicht die Bearbeitung von Werkstücken mit großem Durchmesser
- Spindellagerung mit 2 nachstellbaren Präzisionslagern
- Gehärtete und geschliffene Zahnräder und Wellen
- Platzsparende Aufstellmöglichkeit durch nach vorne ausziehbare Spänewanne
- Elektromechanische Fußbremse zur Reduzierung der Nebenzeiten
Technische Spezifikation:
| Spitzenweite | 1000 mm |
| Spitzenhöhe | 175 mm |
| Umlaufdurchmesser über Bett | 350 mm |
| Umlaufdurchmesser über Kröpfung* | 450 mm |
| Umlaufdurchmesser über Planschlitten | 190 mm |
| Bettbreite | 180 mm |
| Spindelbohrung | 40 mm |
| Spindelaufnahme | DIN 55029, D1-4 |
| Drehzahlbereich | (8) 70 - 2000 U/min |
| Bereich Längsvorschübe | (40) 0,053 - 1,29 mm/U |
| Bereich Planvorschübe | (40) 0,013 - 0,31 mm/U |
| Metrische Gewinde | (32) 0,4 - 7 mm |
| Zollgewinde | (36) 4 - 60 Gg/1“ |
| Pinolenweg | 110 mm |
| Pinolenaufnahme | MK 3 |
| Motor-Abgabeleistung S1 100% | 1,5 kW (400 V) |
| Motor-Aufnahmeleistung S6 40% | 2,2 kW (400 V) |
| Maschinenabmessung (B x T x H) | 1730 x 700 x 1340 mm |
| Gewicht ca. | 495 kg |
Lieferumfang:
- 3-Backenfutter DK11-160 mm / D4
- Planscheibe 200 mm / D4, nach DIN 55029
- Feststehende Lünette – Durchlass diam. max. 60 mm
- Mitlaufende Lünette – Durchlass diam. max. 60 mm
- Aufspannscheibe 250 mm
- Vierfachstahlhalter
- Schutzeinrichtung bei Vierfachstahlhalter
- Wellenfixiereinrichtung
- Rutschkupplung
- Mikrometerlängsanschlag
- Kühlmitteleinrichtung
- Ausziehbare Spänewanne
- Motor mit Magnetbremse nach CE-Norm
- Fußpedal mit Bremsfunktion nach CE
- Spritzwand
- Gewindeuhr
- LED-Maschinenleuchte
- Reduzierhülse
- Wechselräder
- 2 Zentrierspitzen
- Untergestell
- Bedienwerkzeug
Leichtgängige Vorschub- und Drehzahlregelung am Getriebekopf, ruhiger Lauf durch gehärtete und geschliffene Zahnräder, im Ölbad laufend
Das Spannzangenfutter ER 25 gewährleistet eine hohe Rundlaufgenauigkeit beim Spannen von Werkstücken, Spannbereich 1 – 16 mm
Vorteil des Bernardo-Backenfutters: DK11-160 mm: Monoblock-, Grund-, Umkehr- und Aufsatzbacken lieferbar
Mikrometerlängsanschlag und Rutschkupplung im Lieferumfang enthalten
Leistungsstarker Antriebsmotor mit Magnetbremse nach CE-Norm
Feststehende Lünette mit Bronzeführung zum Stabilisieren von langen Werkstücken
Optional lieferbar: Revolverkopf mit 6 Stationen
Herausnehmbare Brücke zum Bearbeiten von Werkstücken bis diam. 450 mm.
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
