03-1252B Bernardo Bearbeitungszentren Proficenter 700 Top inkl. 2-Achs-Digitalanzeige
03-1252B Bernardo Bearbeitungszentren Proficenter 700 Top inkl. 2-Achs-Digitalanzeige
Beschreibung:Das neue Modell Proficenter 700 Top ist serienmäßig mit einem Frequenzumrichter ausgestattet. Wesentliche Vorteile die sich daraus ergeben, sind das hohe Drehmoment im unteren Drehzahlbereich und die annähernd konstante Drehzahl unter Last. Durch die umfangreiche Ausstattung (z.B.: Drehstommotor mit Frequenzumrichter, Hauptspindellagerung in P5-Qualität, Mikrometerlängsanschlag für Serienarbeiten, Rutschkupplung,....) ist dieses Modell ideal für den anspruchsvollen Anwender
Features:
Technische Spezifikation:
* ohne Untergestell
Lieferumfang:
Beschreibung:Das neue Modell Proficenter 700 Top ist serienmäßig mit einem Frequenzumrichter ausgestattet. Wesentliche Vorteile die sich daraus ergeben, sind das hohe Drehmoment im unteren Drehzahlbereich und die annähernd konstante Drehzahl unter Last. Durch die umfangreiche Ausstattung (z.B.: Drehstommotor mit Frequenzumrichter, Hauptspindellagerung in P5-Qualität, Mikrometerlängsanschlag für Serienarbeiten, Rutschkupplung,....) ist dieses Modell ideal für den anspruchsvollen Anwender
Features:
- Optimal geeignet zum Bearbeiten von Stahl, NE-Materialien und Kunststoffen
- Serienmäßig mit elektronisch stufenloser Drehzahlregelung
- Hohe Rundlaufgenauigkeit der gehärteten Spindelnase ? 0,015 mm
- Hauptspindellagerung mit nachstellbaren Kegelrollenlager in P5-Qualität
- Serienmäßig mit Zugspindel für den automatischen Längs- und Quervorschub
- Solides Maschinenbett mit induktiv gehärteter und geschliffener Bettführung

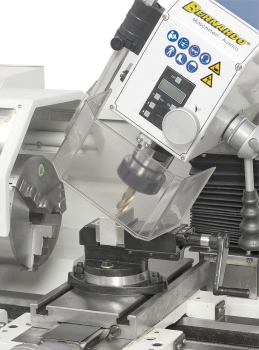

- Fräsaufsatz mit Digitalanzeige für den Pinolenhub und die Drehzahl
- Beidseitig schwenkbarer Fräskopf zum Winkelbohren, Fräsen von Fasen, usw.
- Pinolenverstellung mittels Handgriff, Feinzustellung mittels Handrad
- Drehstrommotor mit Frequenzumrichter für höhere Leistungsausbeute und hohes Drehmoment
Technische Spezifikation:
| Drehmaschine | |
| Spitzenweite | 700 mm |
| Spitzenhöhe | 150 mm |
| Umlaufdurchmesser über Bett | 300 mm |
| Spindelbohrung | 38 mm |
| Aufnahme in der Spindelbohrung | MK 5 |
| Drehzahlbereich, stufenlos | 70 - 380 / 380 - 2000 U/min |
| Bereich Längsvorschübe | (14) 0,07 - 0,65 mm/U |
| Bereich Planvorschübe | (11) 0,03 - 0,12 mm/U |
| Metrische Gewinde | (18) 0,2 - 3,5 mm |
| Zollgewinde | (21) 8 - 56 Gg/1“ |
| Pinolenweg | 85 mm |
| Pinolenaufnahme | MK 3 |
| T-Nutengröße im Planschlitten | 12 mm |
| Motor-Abgabeleistung S1 100% | 0,85 kW / 230 V |
| Motor-Aufnahmeleistung S6 40% | 1,1 kW / 230 V |
| Fräsaufsatz | |
| Bohrleistung max. | 20 mm |
| Stirnfräser max. | 63 mm |
| Schaftfräser max. | 20 mm |
| Ausladung | 170 mm |
| Spindeldrehzahl, stufenlos | 50 - 2250 U/min |
| Spindelaufnahme | MK 2 |
| Fräskopf schwenkbar | -90° bis +90° |
| Höhenverstellung Fräskopf | 260 mm |
| Motor-Abgabeleistung S1 100% | 0,60 kW / 230 V |
| Motor-Aufnahmeleistung S6 40% | 0,90 kW / 230 V |
| Maschinenabmessung (B x T x H)* | 1380 x 640 x 1020 mm |
| Gesamtgewicht ca. | 298 kg |
Lieferumfang:
- 2-Achs-Digitalanzeige ES-12 V mit LCD-Display
- 3-Backenfutter DK11-160 mm
- Futterflansch 160 mm
- Zahnkranzbohrfutter 1 - 13 mm / B 16
- Bohrfutterdorn MK 2 / B 16
- Feste Körnerspitzen
- Wechselräder
- Vierfachstahlhalter
- Rutschkupplung
- Mikrometerlängsanschlag
- Planschlitten mit Obersupport
- Frequenzumrichter
- Anzugsspindel M 10
- Digitale Pinolenhubanzeige
- Digitale Drehzahlanzeige
- Futterschutz
- Leitspindelabdeckung
- Spänerückwand
- Bedienwerkzeug
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
