02-1326XL Bernardo Werkzeugfräsmaschinen TRM 750
02-1326XL Bernardo Werkzeugfräsmaschinen TRM 750

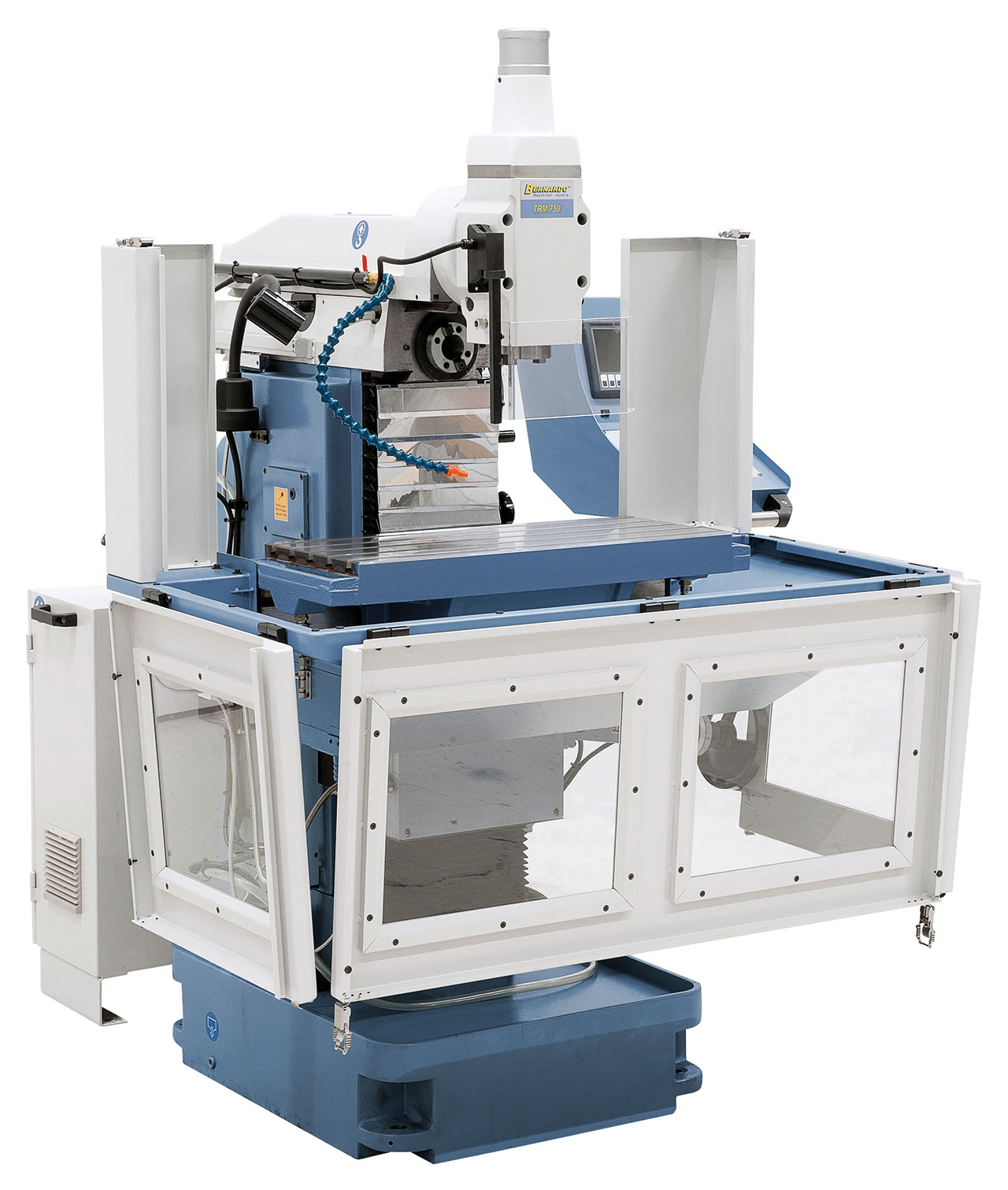

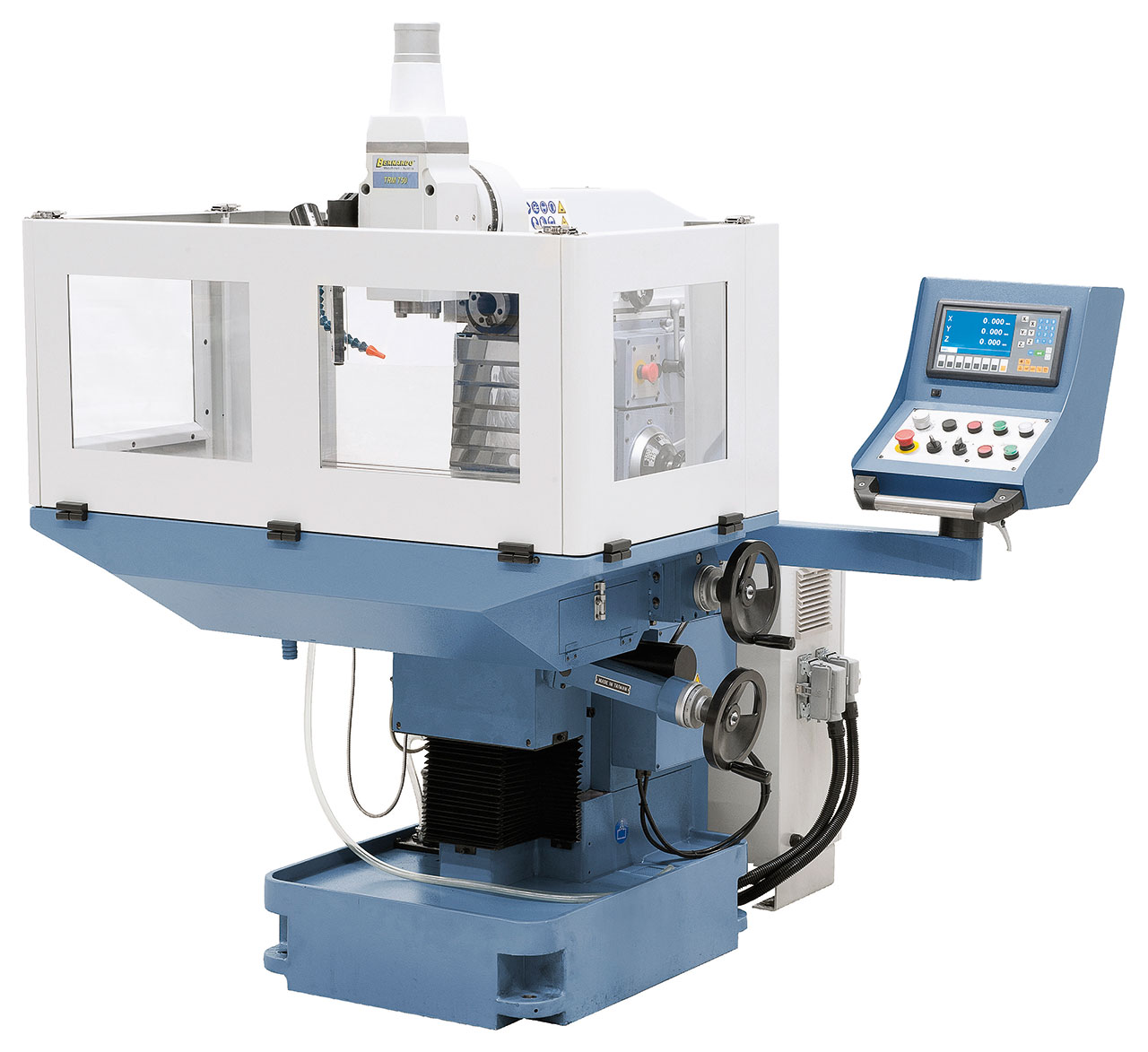

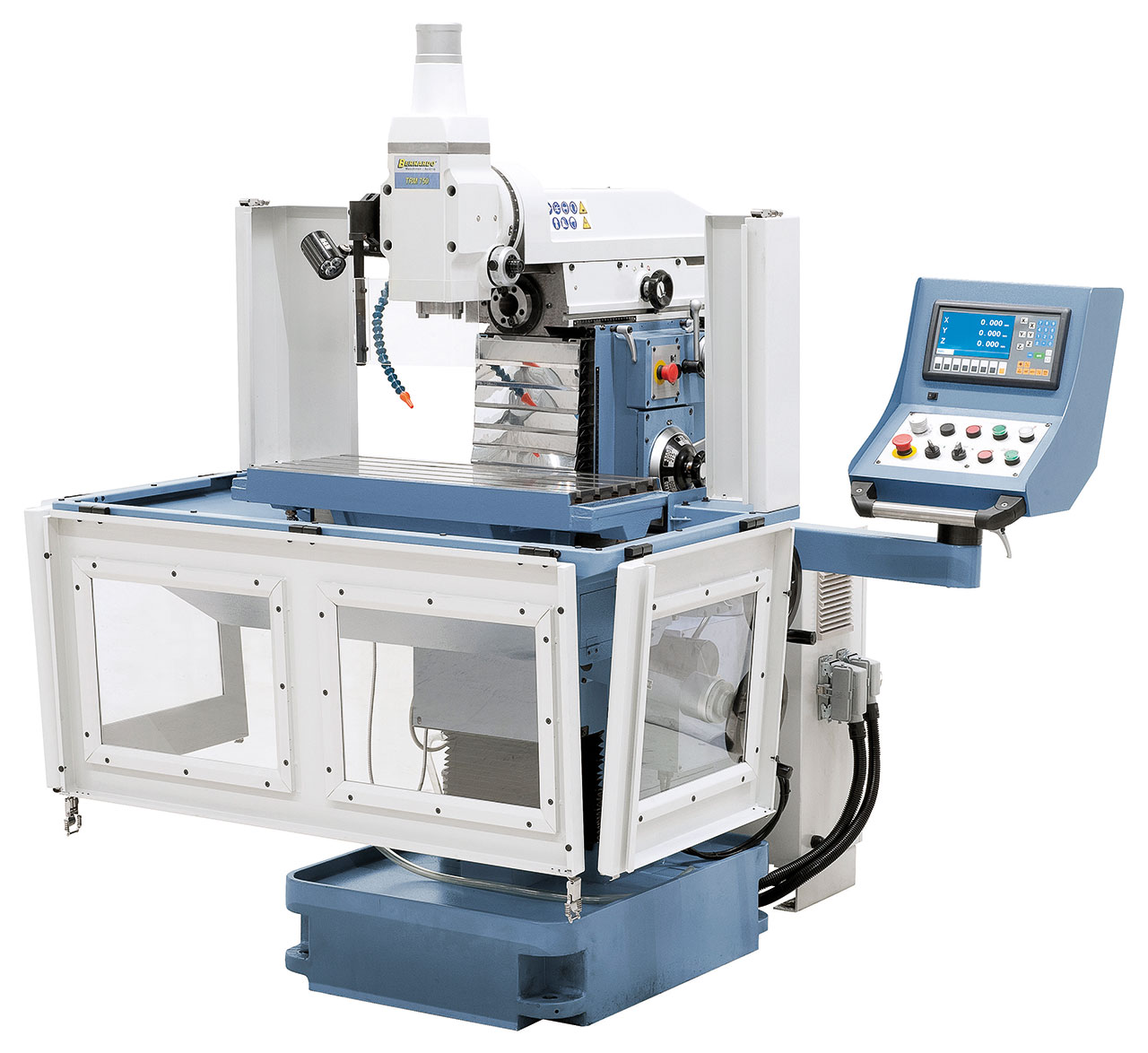

Beschreibung:Die Universal-Werkzeugfräsmaschine TRM 750 eignet sich zur Ausführung von leichten und mittelschweren Fräsarbeiten. Dieses Modell bietet bereits in der Grundausstattung die Möglichkeit horizontale, vertikale und schräge Fräsarbeiten durchzuführen. Durch die stabile und schwere Graugusskonstruktion und der hohen Steifigkeit der Maschinenbaugruppen erfüllt dieses Modell die besten Voraussetzungen für genaues Arbeiten.
Features:
Technische Spezifikation:

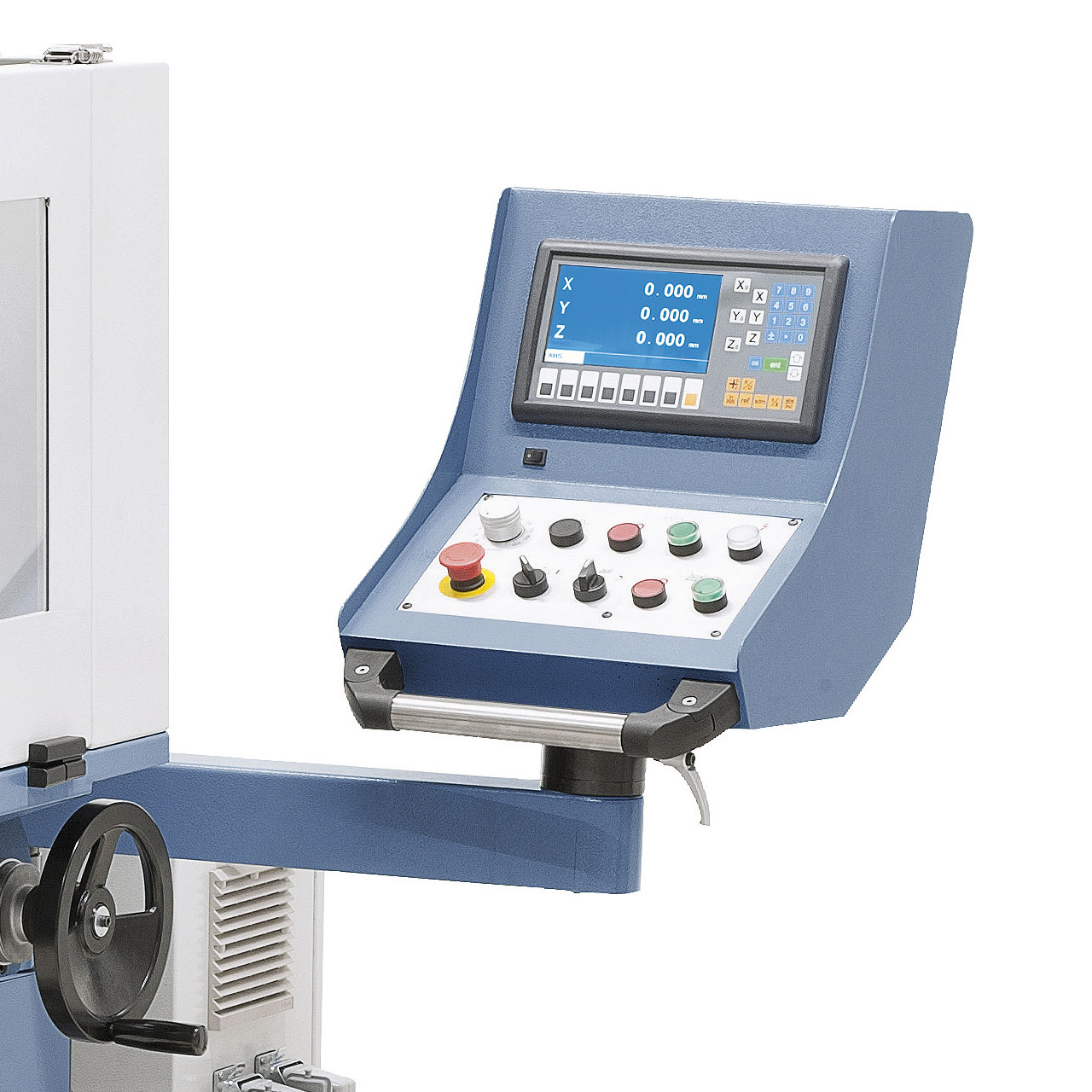

Übersichtlich angeordnete Schalt- elemente am schwenkbaren Bedienpult, serienmäßig mit 3-Achs-Digitalanzeige mit LCD-Display.

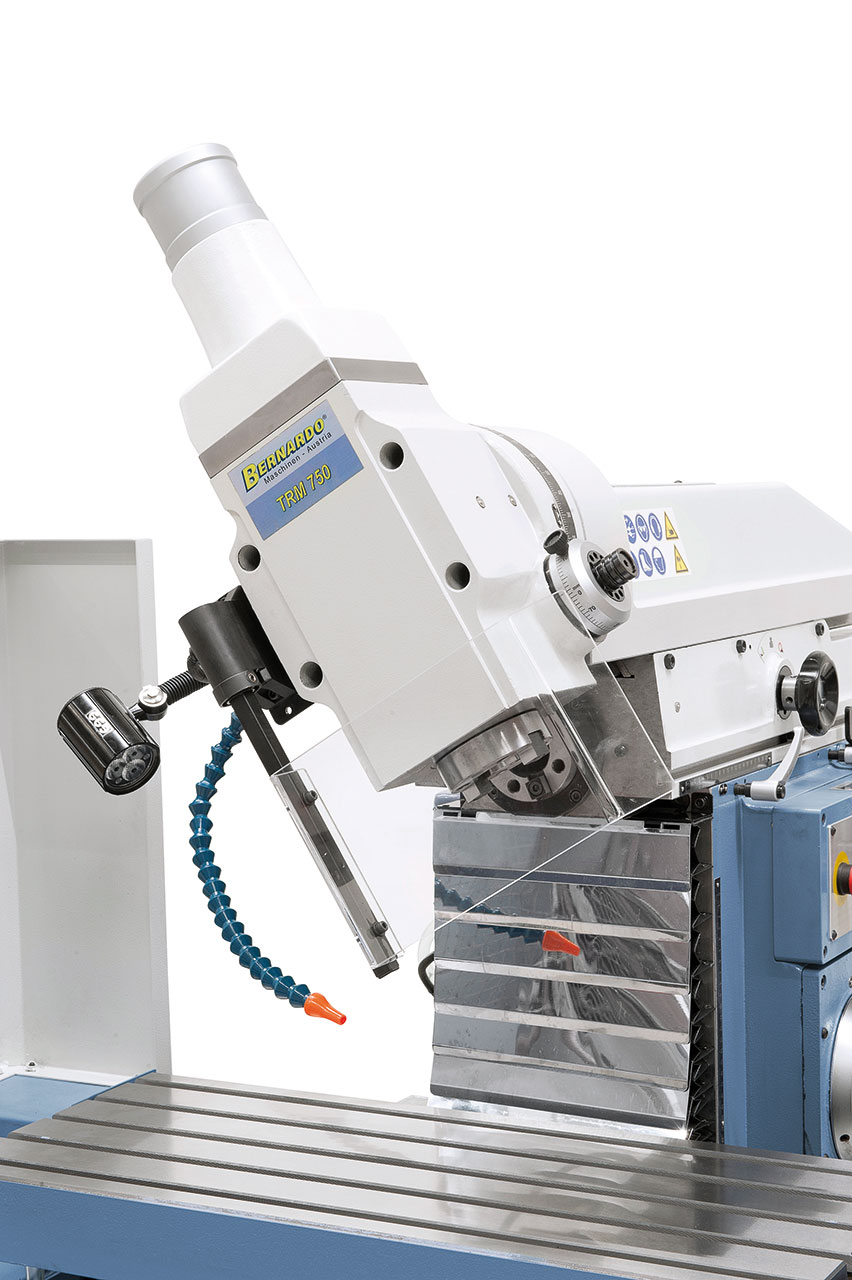

Schwenkbarer Vertikalfräskopf mit manuell verfahrbarer Pinole.

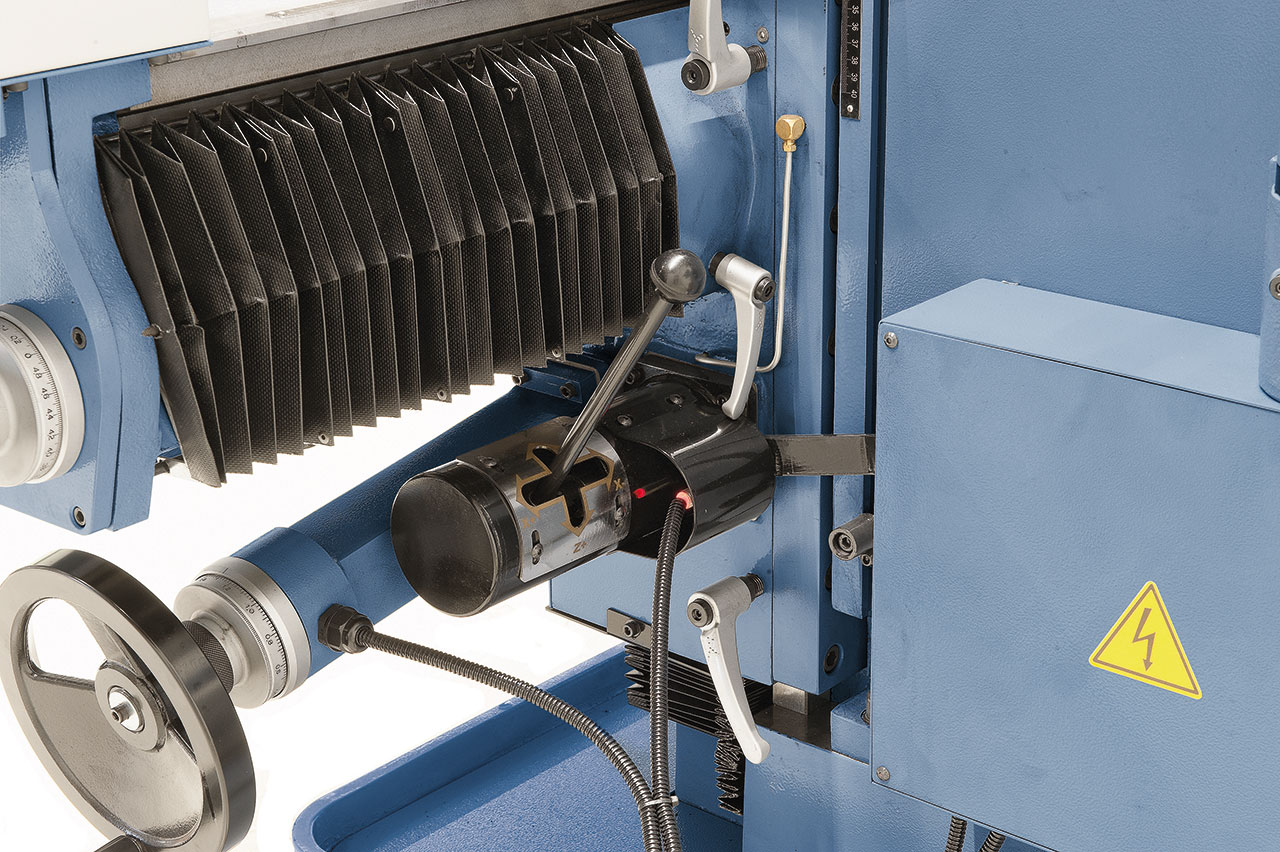

Wahlhebel für Vorschubachse (Abbildung für x- und z-Achse), Einstellung der Vorschubgeschwindigkeit mittels Potentiometer am Bedienpaneel.

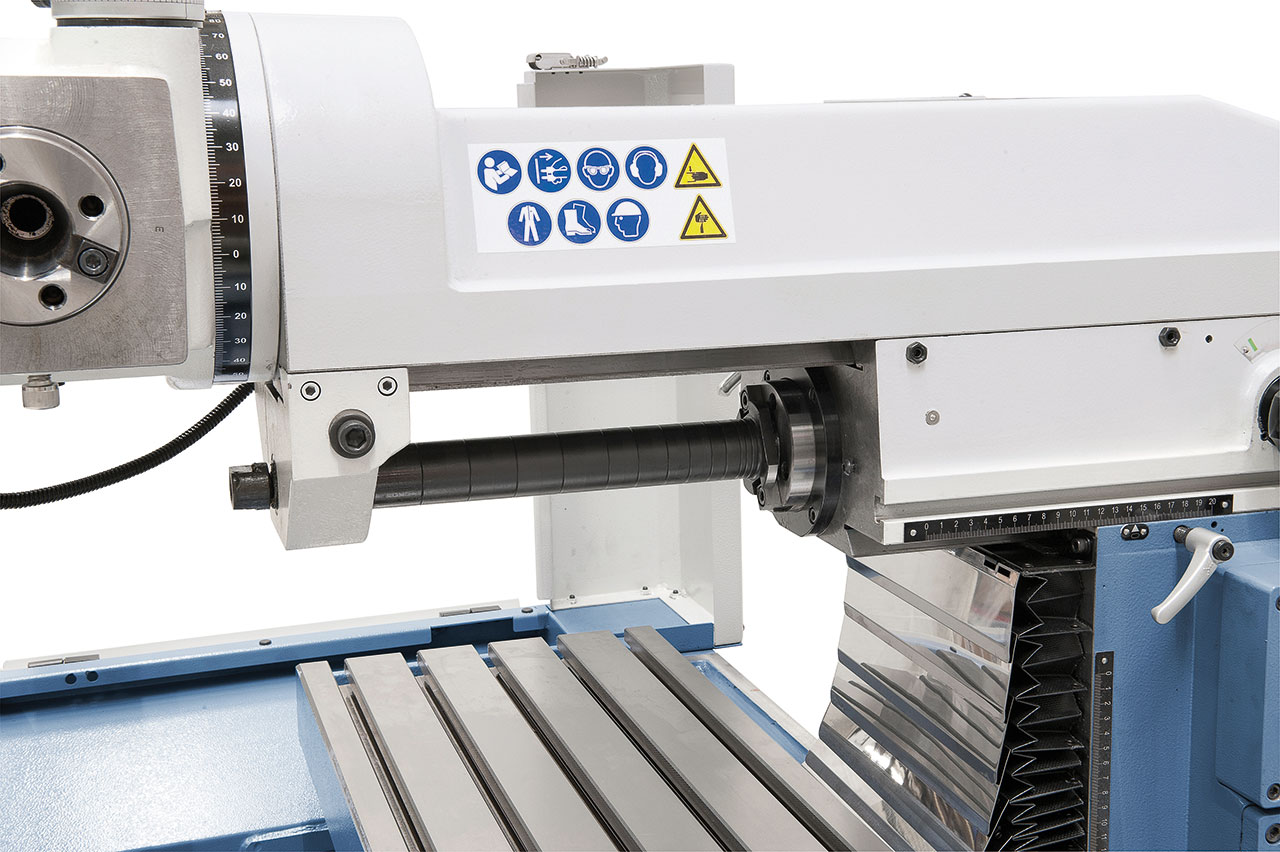

Zum Fräsen in horizontaler Position serienmäßig mit Gegenlager und langem Fräsdorn
Serienmäßig mit bedienerfreundlicher Getriebeschaltung.
Elektrische Zentralschmierung für alle Führungsbahnen und Spindeln.
Beschreibung:Die Universal-Werkzeugfräsmaschine TRM 750 eignet sich zur Ausführung von leichten und mittelschweren Fräsarbeiten. Dieses Modell bietet bereits in der Grundausstattung die Möglichkeit horizontale, vertikale und schräge Fräsarbeiten durchzuführen. Durch die stabile und schwere Graugusskonstruktion und der hohen Steifigkeit der Maschinenbaugruppen erfüllt dieses Modell die besten Voraussetzungen für genaues Arbeiten.
Features:
- Spielfrei vorgespannte Kugelumlaufspindeln in allen drei Achsen
- Ausgestattet mit elektrischer Zentralschmierung für die Führungsbahnen
- Serienmäßig mit Manuell-, Automatik- und Eilgangvorschüben in allen drei Achsen ausgestattet
- Vertikale Aufspannfläche mit 2 T-Nuten wahlweise zum Spannen des Arbeitstisches, des Universal-Schwenktisches bzw. großer Werkstücke
- Großdimensionierte Schwalbenschwanzführung in der x-, y- und z-Achse
- Vorschubgeschwindigkeit mittels Frequenzumrichter stufenlos einstellbar
- Maschinenständer in schwerer Gussausführung garantiert ein vibrationsfreies Arbeiten und hohe Genauigkeit
- Wirtschaftliche Bearbeitung verschiedenster Werkstoffe durch die optimale Abstimmung der freiwählbaren Spindeldrehzahlen und der Vorschübe
- Unentbehrliche Maschine im Werkzeugbau, Formenbau, Ausbildungsstätten, Industrie, Modellbau, Musteranfertigung, usw.
Technische Spezifikation:
Tischgröße | 750 x 320 mm |
Vertikale Aufspannfläche | 825 x 225 mm |
Verfahrweg Längs (x) | 310 (350*) mm |
Verfahrweg Quer (y) | 160 (200*) mm |
Verfahrweg Vertikal (z) | 295 (335*) mm |
Tischbelastung | 280 kg |
Vertikalfräskopf | |
Spindeldrehzahl | (12) 50 - 2000 U/min |
Spindelaufnahme | ISO 40 |
Pinolenhub | 120 mm |
Ausladung max. | 485 mm |
Abstand Spindel / Tisch | 65 - 405 mm |
Spindelkopf Schwenkbereich | -90° bis +90° |
Horizontalfräskopf | |
Spindeldrehzahl | (12) 50 - 2000 U/min |
Spindelaufnahme | ISO 40 |
Abstand Horizontalspindel / Tisch | 35 - 370 mm |
Vorschubgeschwindigkeit | |
x-Achse | 8 - 450 mm/min |
y-Achse | 8 - 450 mm/min |
z-Achse | 8 - 450 mm/min |
Eilgang (x / y / z) | 720 mm/min |
T-Nuten (Anzahl / Breite / Abstand) | 5 / 14 mm / 63 mm |
T-Nuten Vertikaltisch (Anzahl / Breite / Abstand) | 2 / 14 mm / 126 mm |
Vorschubmotor | 0,375 kW |
Hauptmotor | 2,2 kW |
Maschinenabmessung (B x T x H) | 1450 x 1230 x 1920 mm |
Gewicht ca. | 1280 kg |
* manuell
Lieferumfang:
- 3-Achs-Digitalanzeige ES-12 H mit LCD-Display
- LED-Maschinenleuchte
- Kühlmitteleinrichtung
- Vorschub für x-, y- und z-Achse
- Horizontal-Gegenlager
- Tischumhausung
- Kugelumlaufspindeln in allen 3 Achsen
- Pneumatische Werkzeugklemmung
- Elektrische Zentralschmierung
- Frequenzumrichter Delta für Vorschübe
- Lamellen-Schutzabdeckung
- Langer Fräsdorn ISO 40/27 mm
- Adapter ISO 40 / MK 3
- Reduzierhülse MK 3 / 2
- Reduzierhülse MK 3 / 1
- Spannzangenfutter ISO 40 mit Spannzangen 5 - 25 mm (7 Stk.)
- Bedienwerkzeug
Übersichtlich angeordnete Schalt- elemente am schwenkbaren Bedienpult, serienmäßig mit 3-Achs-Digitalanzeige mit LCD-Display.
Schwenkbarer Vertikalfräskopf mit manuell verfahrbarer Pinole.
Wahlhebel für Vorschubachse (Abbildung für x- und z-Achse), Einstellung der Vorschubgeschwindigkeit mittels Potentiometer am Bedienpaneel.
Zum Fräsen in horizontaler Position serienmäßig mit Gegenlager und langem Fräsdorn
Serienmäßig mit bedienerfreundlicher Getriebeschaltung.
Elektrische Zentralschmierung für alle Führungsbahnen und Spindeln.
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
