02-1280XL Bernardo Universalfräsmaschinen UWF 150
02-1280XL Bernardo Universalfräsmaschinen UWF 150
Beschreibung:Das Modell UWF 150 ist eine sehr stabil gebaute Universalfräsmaschine mit verschiebbarem Oberarm und großer Tischaufspannfläche. Die großdimensionierten Führungen in allen Achsen garantieren auch bei hoher Tischbelastung ein Höchstmaß an Stabilität und Präzision.
Features:
Technische Spezifikation:
Lieferumfang:
Universalfräskopf mit 2 Drehachsen, einstellbar auf sämtliche Winkelpositionen.
Logisch und übersichtlich aufgebaute Getriebeschaltung für die Drehzahleinstellung
Durch den serienmäßigen Tischvorschub mit Eilgangsfunktion in allen 3 Achsen werden die Nebenzeiten erheblich reduziert.
Großdimensionierte Flachführungen garantieren Stabilität bei hoher Fräsbelastung, Frästisch schwenkbar von -45° bis +45°.
Serienmäßig mit Gegenlager und langem Fräsdorn für horizontale Fräsarbeiten.
Beschreibung:Das Modell UWF 150 ist eine sehr stabil gebaute Universalfräsmaschine mit verschiebbarem Oberarm und großer Tischaufspannfläche. Die großdimensionierten Führungen in allen Achsen garantieren auch bei hoher Tischbelastung ein Höchstmaß an Stabilität und Präzision.
Features:
- Serienmäßig mit 8 automatischen Vorschüben in allen 3 Achsen ausgestattet
- Horizontalspindel für erweiterten Einsatzbereich

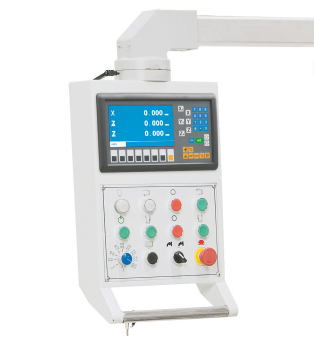

- Schwenkbares Bedienpult mit ergonomisch angebrachten Schaltern
- x-Achsenverstellung des Tisches erfolgt an der Vorderseite
- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
- Großdimensionierter Kreuztisch mit T-Nuten, präzise oberflächenbearbeitet
- Serienmäßig mit 3-Achs-Digitalanzeige ausgestattet
- Maschinenständer in schwerer Gussausführung für vibrationsfreies Arbeiten
- Erhöhte Stabilität durch Rechteckführung in y- und z-Achse
Technische Spezifikation:
| Tischgröße | 1650 x 360 mm |
| Spindelaufnahme horizontal | ISO 50 |
| Spindelaufnahme vertikal | ISO 50 |
| Spindeldrehzahl horizontal | (12) 58 - 1800 U/min |
| Spindeldrehzahl vertikal | (12) 60 - 1750 U/min |
| Verfahrweg längs (x) | 1350 mm |
| Verfahrweg quer (y) | 290 mm |
| Verfahrweg vertikal (z) | 390 mm |
| Abstand Spindel / Tisch | 160 - 550 mm |
| Ausladung | 230 - 900 mm |
| Tisch schwenkbar | -45° bis +45° |
| Vorschubbereich längs / quer | (8) 22 - 420 / (8) 22 - 393 mm/min |
| Vorschubbereich vertikal | (8) 10 - 168 mm/min |
| Eilgang x-, y- und z-Achse | 1290 / 1208 / 513 mm/min |
| T-Nutengröße | 14 mm |
| Motorleistung horizontal | 4,0 kW |
| Motorleistung vertikal | 4,0 kW |
| Maschinenabmessung (B x T x H) | 2250 x 2000 x 1995 mm |
| Gewicht ca. | 2250 kg |
Lieferumfang:
- 3-Achs-Digitalanzeige ES-12 H mit LCD-Display
- Anzugsspindel M 24
- LED-Maschinenleuchte
- Kühlmitteleinrichtung
- Horizontal-Gegenlager
- Kühlmittelwanne
- Bedienwerkzeug
- Universelle Schutzeinrichtung
- Langer Fräsdorn ISO 50/27 mm, ISO 50/32 mm
- Kombi-Aufsteckfräsdorn ISO 50/32 mm
- Zentralschmierung für x-, y- und z-Achse
- Vorschub für x-, y- und z-Achse

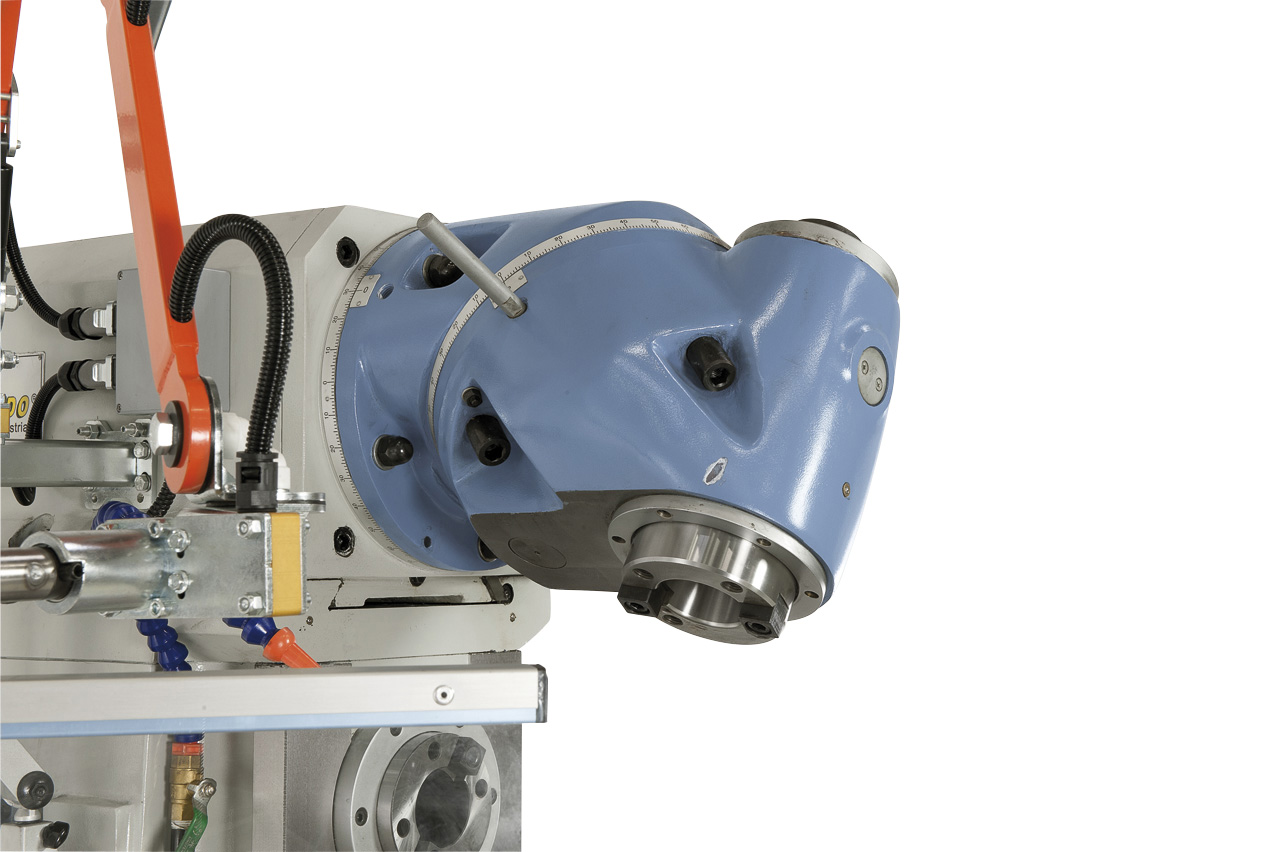

Universalfräskopf mit 2 Drehachsen, einstellbar auf sämtliche Winkelpositionen.

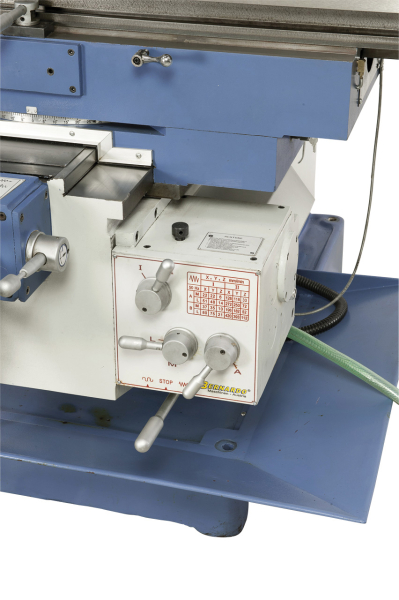

Logisch und übersichtlich aufgebaute Getriebeschaltung für die Drehzahleinstellung
Durch den serienmäßigen Tischvorschub mit Eilgangsfunktion in allen 3 Achsen werden die Nebenzeiten erheblich reduziert.
Großdimensionierte Flachführungen garantieren Stabilität bei hoher Fräsbelastung, Frästisch schwenkbar von -45° bis +45°.
Serienmäßig mit Gegenlager und langem Fräsdorn für horizontale Fräsarbeiten.
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
