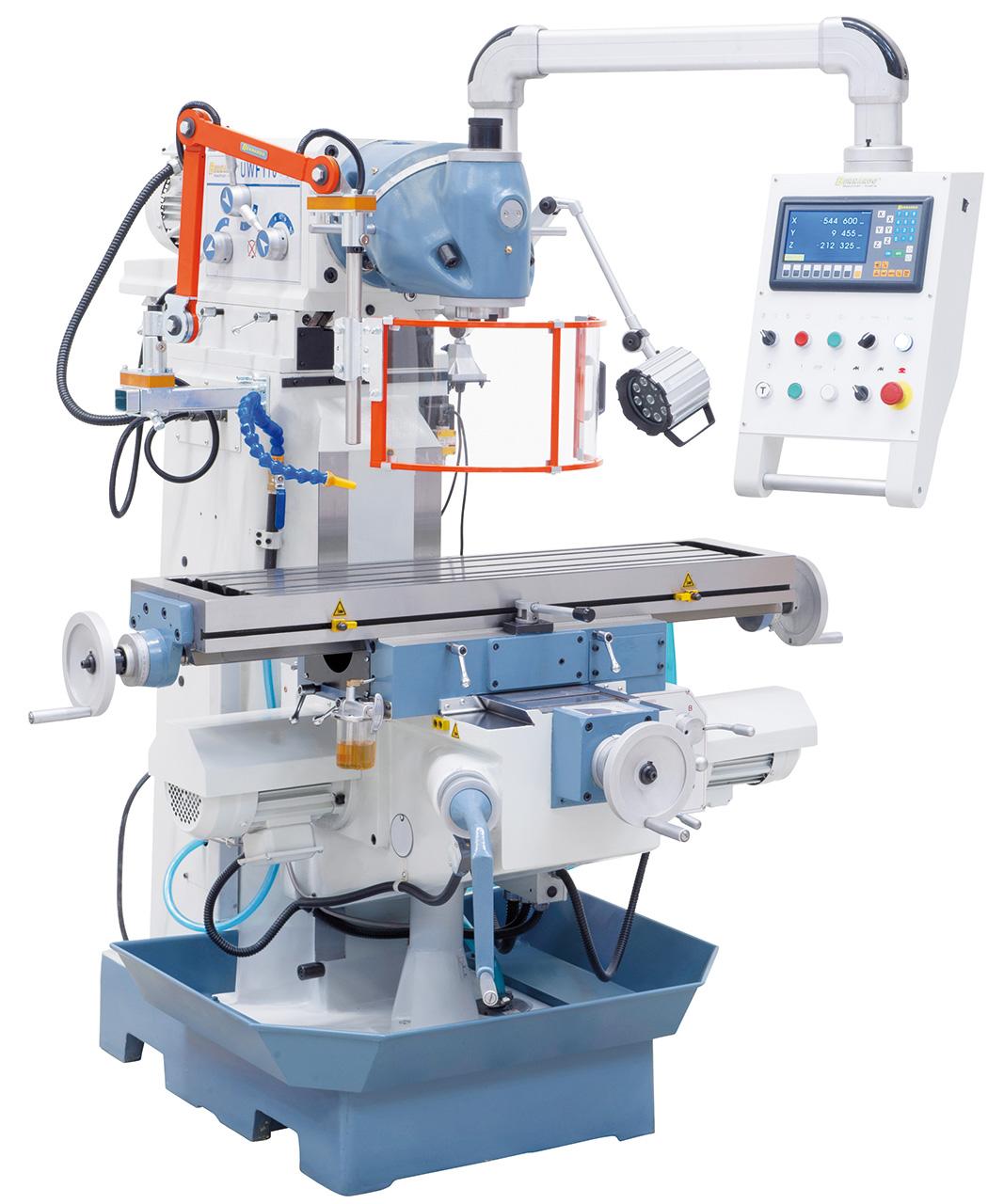

02-1267XL Bernardo Universalfräsmaschinen UWF 110
02-1267XL Bernardo Universalfräsmaschinen UWF 110
Beschreibung:Die Universalfräsmaschine UWF 110 eignet sich zur Ausführung von leichten und mittelschweren Fräsarbeiten. Dank ihrer großen Vielseitigkeit und der einfachen Umrüstung kann sie in Werkstätten zur Bearbeitung von kleinen und mittelgroßen Serien mit Erfolg eingesetzt werden.
Features:
Technische Spezifikation:
Lieferumfang:
Einfache Bedienung der Schaltelemente für den Drehzahlwechsel
Universalfräskopf für verschiedenste Winkelpositionen verstellbar
Zum Fräsen in horizontaler Position serienmäßig mit Gegenlager und langem Fräsdorn
Inklusive Positioniermotor für den Frästisch in der z-Achse
Serienmäßig mit 9-stufigem Vorschub in x- und y-Achse
Digitalanzeige in allen 3-Achsen zur Reduzierung der Fertigungszeiten
Beschreibung:Die Universalfräsmaschine UWF 110 eignet sich zur Ausführung von leichten und mittelschweren Fräsarbeiten. Dank ihrer großen Vielseitigkeit und der einfachen Umrüstung kann sie in Werkstätten zur Bearbeitung von kleinen und mittelgroßen Serien mit Erfolg eingesetzt werden.
Features:
- Universalfräskopf, einstellbar auf sämtliche Winkelpositionen
- Schwenbares Bedienpult mit ergonomisch angebrachten Schaltern
- Schwerer Maschinenständer aus Grauguss für vibrationsfreies Arbeiten
- Schwalbenschwanzführung mit nachstellbaren Keilleisten in allen 3 Achsen
- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
- Positioniermotor für z-Achse im Lieferumfang enthalten
- Serienmäßig mit automatischem Tischvorschub in x- und y-Achse
- Präzise oberflächenbearbeiteter Kreuztisch mit T-Nuten
- Digitale Positionsanzeige für x-, y- und z-Achse im Lieferumfang enthalten
Technische Spezifikation:
| Tischgröße | 1120 x 260 mm |
| T-Nutengröße | 14 mm |
| Spindelaufnahme | ISO 40 |
| Spindeldrehzahl | 45 - 1660 U/min |
| Stufenzahl | 11 |
| Schwenkbereich Fräskopf | 360° |
| Verfahrweg längs (x) | 600 mm |
| Verfahrweg quer (y) | 250 mm |
| Verfahrweg vertikal (z) | 400 mm |
| Abstand Spindel / Tisch | 175 - 520 mm |
| Ausladung | 0 - 550 mm |
| Vorschubbereich längs / quer | (9) 24 - 402 mm/min |
| Eilgang z-Achse | 660 mm/min |
| Motorleistung | 2,2 kW |
| Maschinenabmessung (B x T x H) | 1570 x 1470 x 1660 mm |
| Gewicht ca. | 1380 kg |
Lieferumfang:
- 3-Achs-Digitalanzeige ES-12 H mit LCD-Display
- LED-Maschinenleuchte
- Kühlmitteleinrichtung

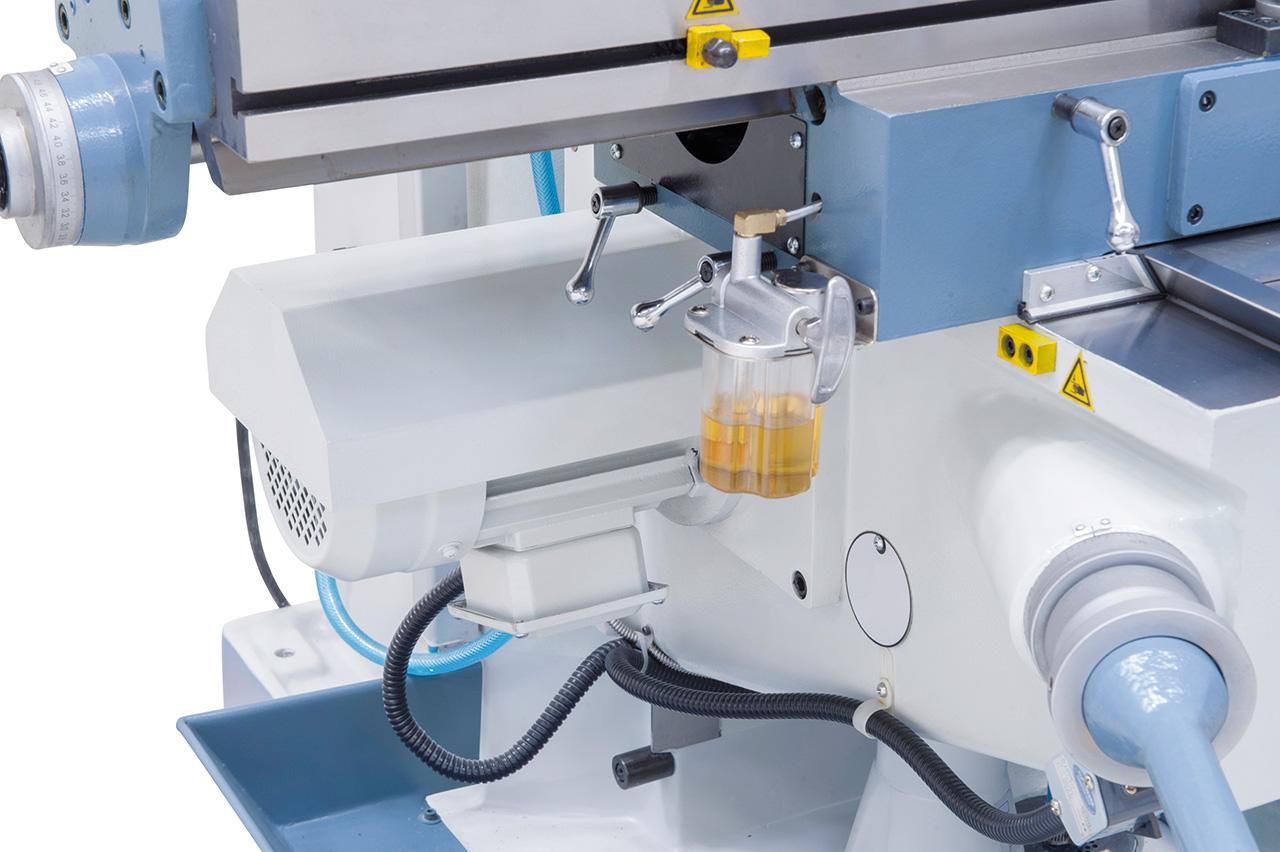

- Zentralschmierung
- Gegenlager
- Langer Fräsdorn 32 mm
- Vorschub für x- und y-Achse
- Positionermotor für z-Achse
- Kühlmittelwanne
- Verstellbare Schutzeinrichtung
- Bedienwerkzeug
Einfache Bedienung der Schaltelemente für den Drehzahlwechsel
Universalfräskopf für verschiedenste Winkelpositionen verstellbar
Zum Fräsen in horizontaler Position serienmäßig mit Gegenlager und langem Fräsdorn
Inklusive Positioniermotor für den Frästisch in der z-Achse
Serienmäßig mit 9-stufigem Vorschub in x- und y-Achse
Digitalanzeige in allen 3-Achsen zur Reduzierung der Fertigungszeiten
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
