02-1247XL Bernardo Universalfräsmaschinen UWF 95 N Vario
02-1247XL Bernardo Universalfräsmaschinen UWF 95 N Vario
Beschreibung:

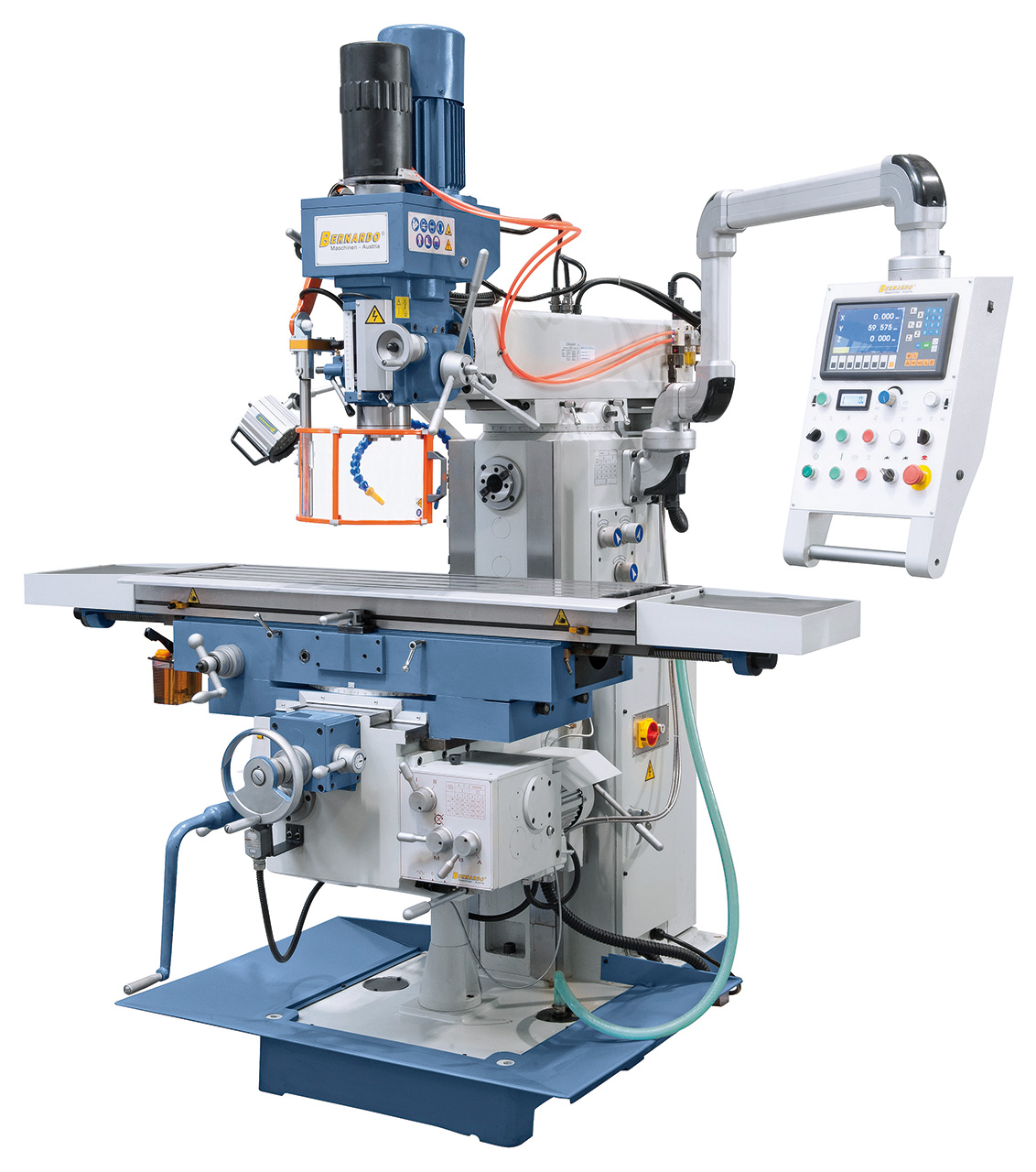

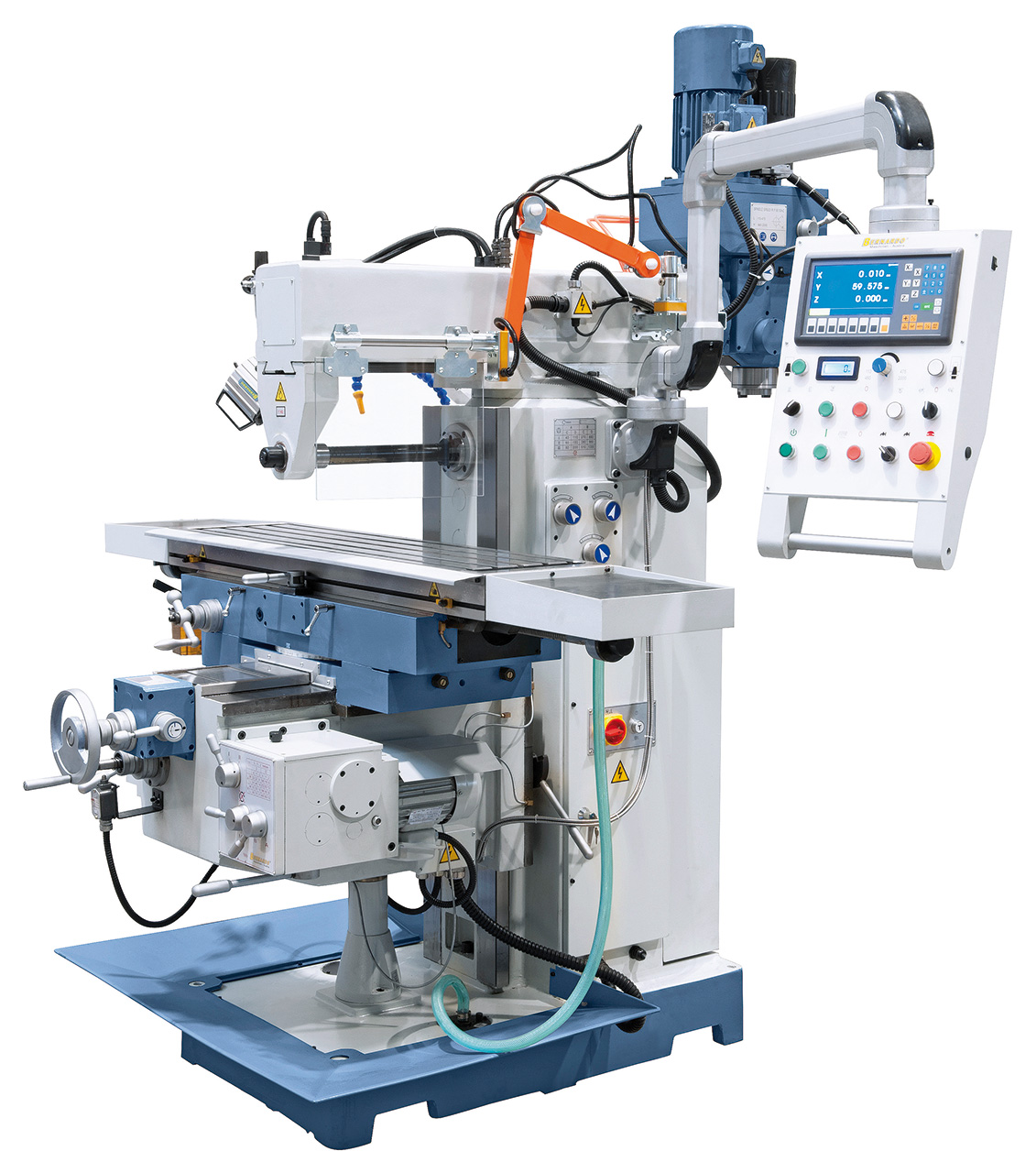

Die Universalfräsmaschine UWF 95 N Vario wurde speziell zum wirtschaftlichen Herstellen von Einzelwerkstücken und kleinen Serien mit hoher Präzision konzipiert. Durch die große Bedienerfreundlichkeit eignet sich dieses Modell besonders für den Maschinenbau, Anlagenbau, Produktion und Einzelteilanfertigung. Weiters ist dieses Modell mit einer variablen Drehzahlregelung der Vertikalspindel für ein optimales Einstellen der Schnittgeschwindigkeit ausgestattet.
Features:
Lieferumfang:

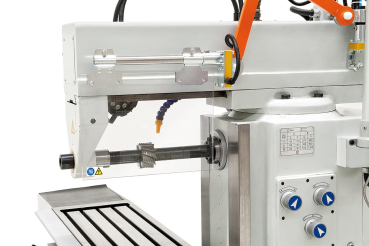

Erweiterte Anwendungsmöglichkeiten durch die Horizontalspindel, die Drehzahleinstellung erfolgt mittels Getriebeschaltung.

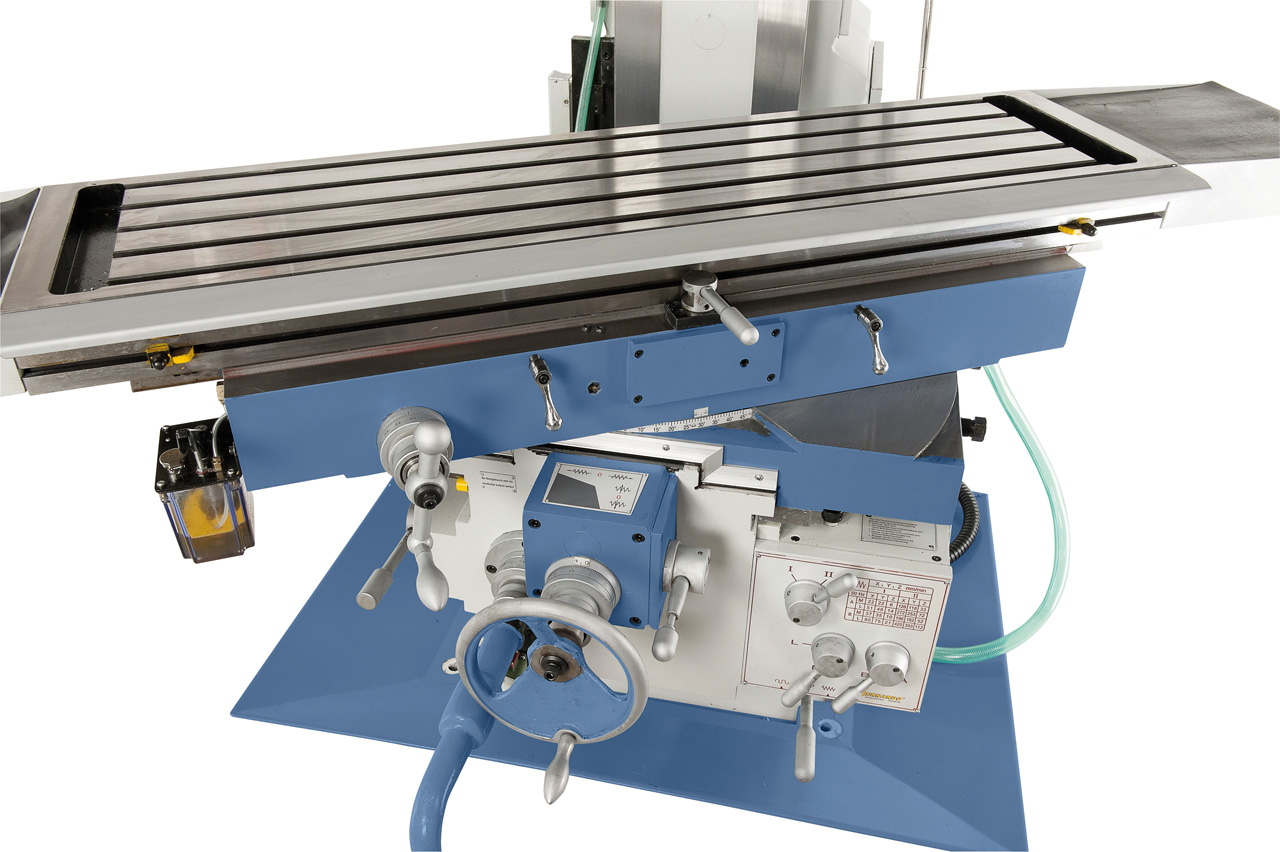

Großdimensionierte Flachführungen garantieren Stabilität bei hoher Fräsbelastung, Frästisch schwenkbar von -45° bis +45°.

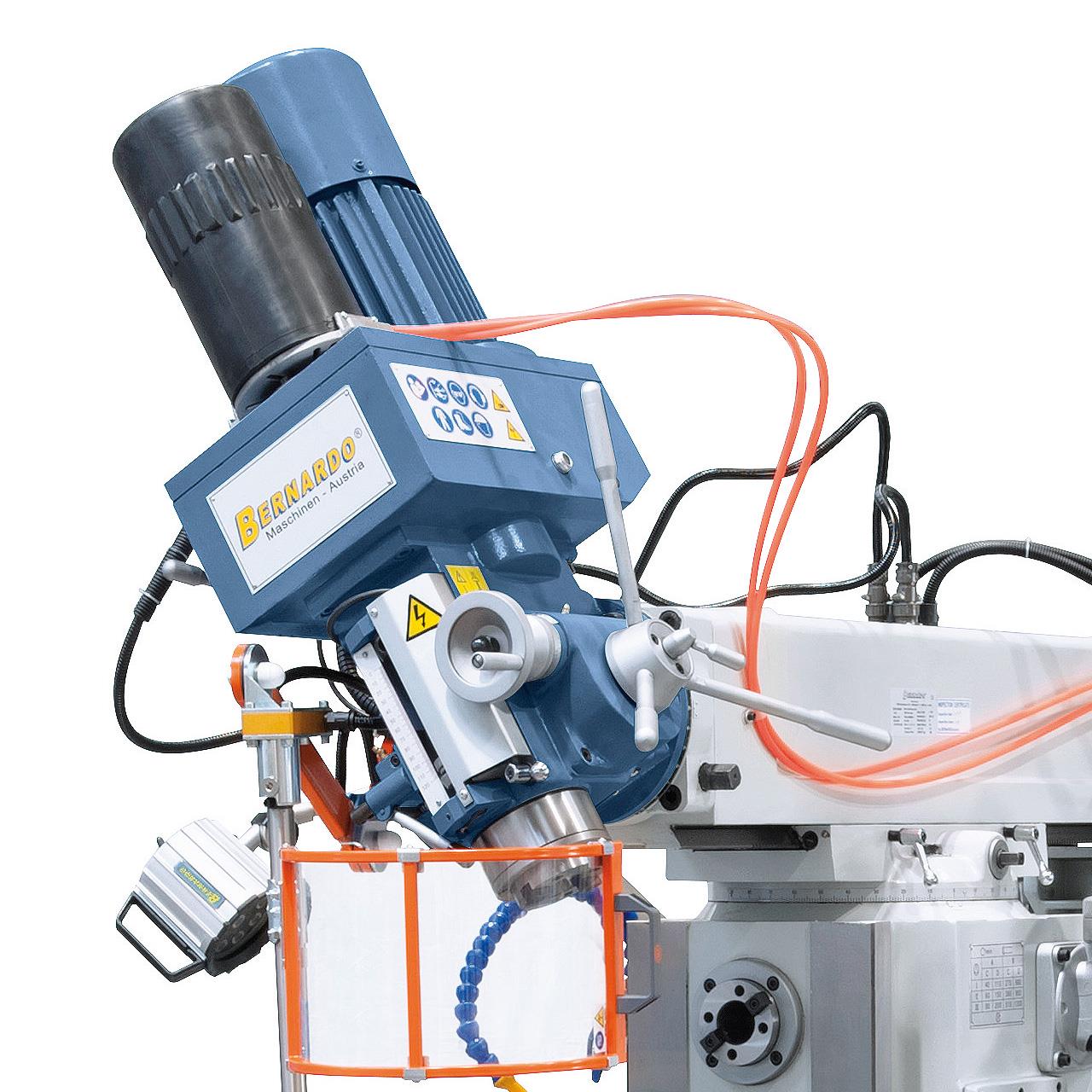

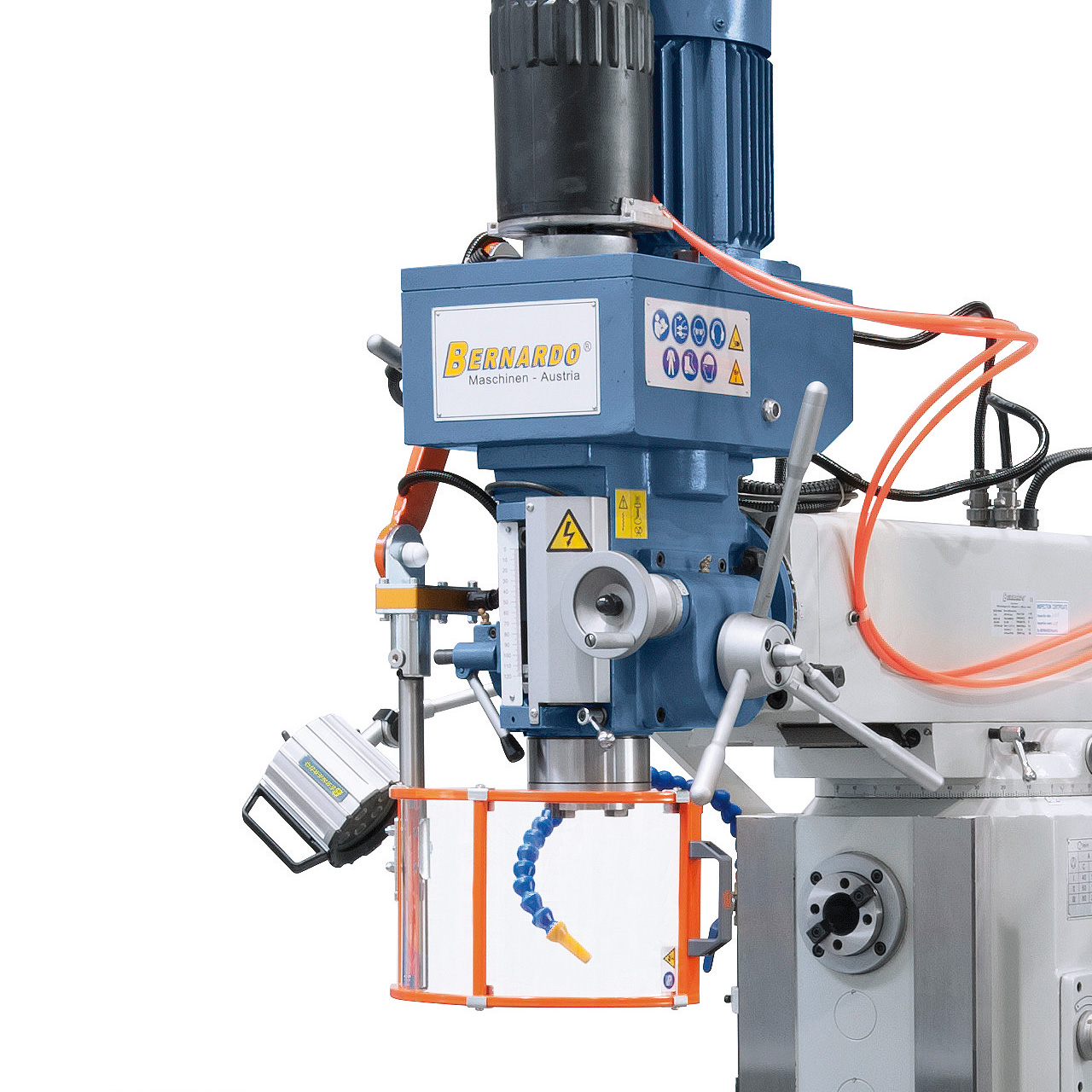

Dreh- und schwenkbarer Fräskopf für universellen Einsatz, pneumatische Werkzeugklemmung serienmäßig.
Übersichtlich aufgebautes Hängepaneel. Die digitale Positionsanzeige ist serienmäßig im Lieferumfang enthalten.
Die Pinolenzustellung erfolgt wahlweise per Hand oder mittels automatischem Pinolenvorschub (0,08 / 0,15 / 0,25 mm/U).

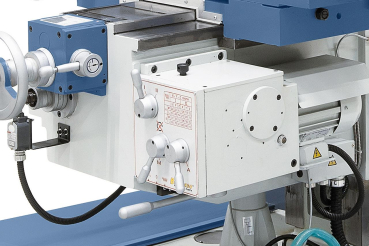

Die Tischverstellung in allen Achsen erfolgt über 8 frei wählbare Vorschübe inkl. Eilgangsfunktion
Produktkategorie:
Professional - Max. 600 h / Jahr Durchschnittliche Benutzung: 3 h / Tag bzw. 90% Einschaltdauer
Beschreibung:
Die Universalfräsmaschine UWF 95 N Vario wurde speziell zum wirtschaftlichen Herstellen von Einzelwerkstücken und kleinen Serien mit hoher Präzision konzipiert. Durch die große Bedienerfreundlichkeit eignet sich dieses Modell besonders für den Maschinenbau, Anlagenbau, Produktion und Einzelteilanfertigung. Weiters ist dieses Modell mit einer variablen Drehzahlregelung der Vertikalspindel für ein optimales Einstellen der Schnittgeschwindigkeit ausgestattet.
Features:
- Variable Drehzahleinstellung (Vertikalspindel) durch Siemens-Frequenzumrichter mit optimalem Drehmomentverlauf und annähernd konstante Drehzahl unter Last
- Vielseitige Anwendungsmöglichkeiten im allgemeinen Maschinenbau, Produktion, Einzelteilanfertigung,...
- Komfortables Wechseln der Fräswerkzeuge durch pneumatische Werkzeugklemmung
- Schnelle Tischverstellung in allen Achsen durch automatischen Tischvorschub mit Eilgangsfunktion
- Großdimensionierter Kreuztisch mit T-Nuten, präzise oberflächenbearbeitet
- x-Achsenverstellung des Tisches erfolgt an der Vorderseite
- Wirtschaftliche Bearbeitung verschiedenster Werkstoffe durch die optimale Abstimmung der frei wählbaren Spindeldrehzahlen und der Vorschübe
- Erhöhte Produktivität durch serienmäßige Digitalanzeige in allen 3 Achsen
| Tischgröße | 1325 x 320 mm |
| Spindelaufnahme | ISO 40 |
| Spindeldrehzahl vertikal, stufenlos | 110 - 475 / 460 - 2000 U/min |
| Spindeldrehzahl horizontal | (12) 40 - 1300 U/min |
| Pinolenhub | 120 mm |
| Pinolenvorschub | 0,08 / 0,15 / 0,25 mm/U |
| Verfahrweg (x / y / z) | 1000 / 290 / 400 mm |
| Ausladung | 150 - 770 mm |
| Tisch schwenkbar | -45° bis +45° |
| Spindelkopf Schwenkbereich | -90° bis +90° |
| Abstand Spindel / Tisch | 120 - 520 mm |
| Vorschubbereich längs | (8) 22 - 420 mm/min |
| Vorschubbereich quer | (8) 22 - 393 mm/min |
| Vorschubbereich vertikal | (8) 6 - 112 mm/min |
| Eilgang x-, y- und z-Achse | 1290 / 1208 / 513 mm/min |
| T-Nutengröße | 14 mm |
| Motorleistung vertikal | 2,2 kW |
| Motorleistung horizontal | 2,2 kW |
| Maschinenabmessung (B x T x H) | 2030 x 1960 x 2400 mm |
| Gewicht ca. | 2075 kg |
- 3-Achs-Digitalanzeige SDS6 - 3V
- Anzugsspindel M 16
- Horizontalgegenlager
- Frequenzumrichter
- Verstellbare Schutzeinrichtung
- Schutzabdeckung zum Horizontalfräsen
- Adapter ISO 40/MK 4, ISO 40/MK 3, ISO 40/MK 2, ISO 40/B18
- Langer Fräsdorn ISO 40/27 mm, ISO 40/40 mm
- Kühlmitteleinrichtung
- Pneumatische Werkzeugklemmung (DIN 2080)
- LED-Maschinenleuchte
- Bedienwerkzeug
Erweiterte Anwendungsmöglichkeiten durch die Horizontalspindel, die Drehzahleinstellung erfolgt mittels Getriebeschaltung.
Großdimensionierte Flachführungen garantieren Stabilität bei hoher Fräsbelastung, Frästisch schwenkbar von -45° bis +45°.
Dreh- und schwenkbarer Fräskopf für universellen Einsatz, pneumatische Werkzeugklemmung serienmäßig.
Übersichtlich aufgebautes Hängepaneel. Die digitale Positionsanzeige ist serienmäßig im Lieferumfang enthalten.
Die Pinolenzustellung erfolgt wahlweise per Hand oder mittels automatischem Pinolenvorschub (0,08 / 0,15 / 0,25 mm/U).
Die Tischverstellung in allen Achsen erfolgt über 8 frei wählbare Vorschübe inkl. Eilgangsfunktion
Produktkategorie:
Professional - Max. 600 h / Jahr Durchschnittliche Benutzung: 3 h / Tag bzw. 90% Einschaltdauer
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
