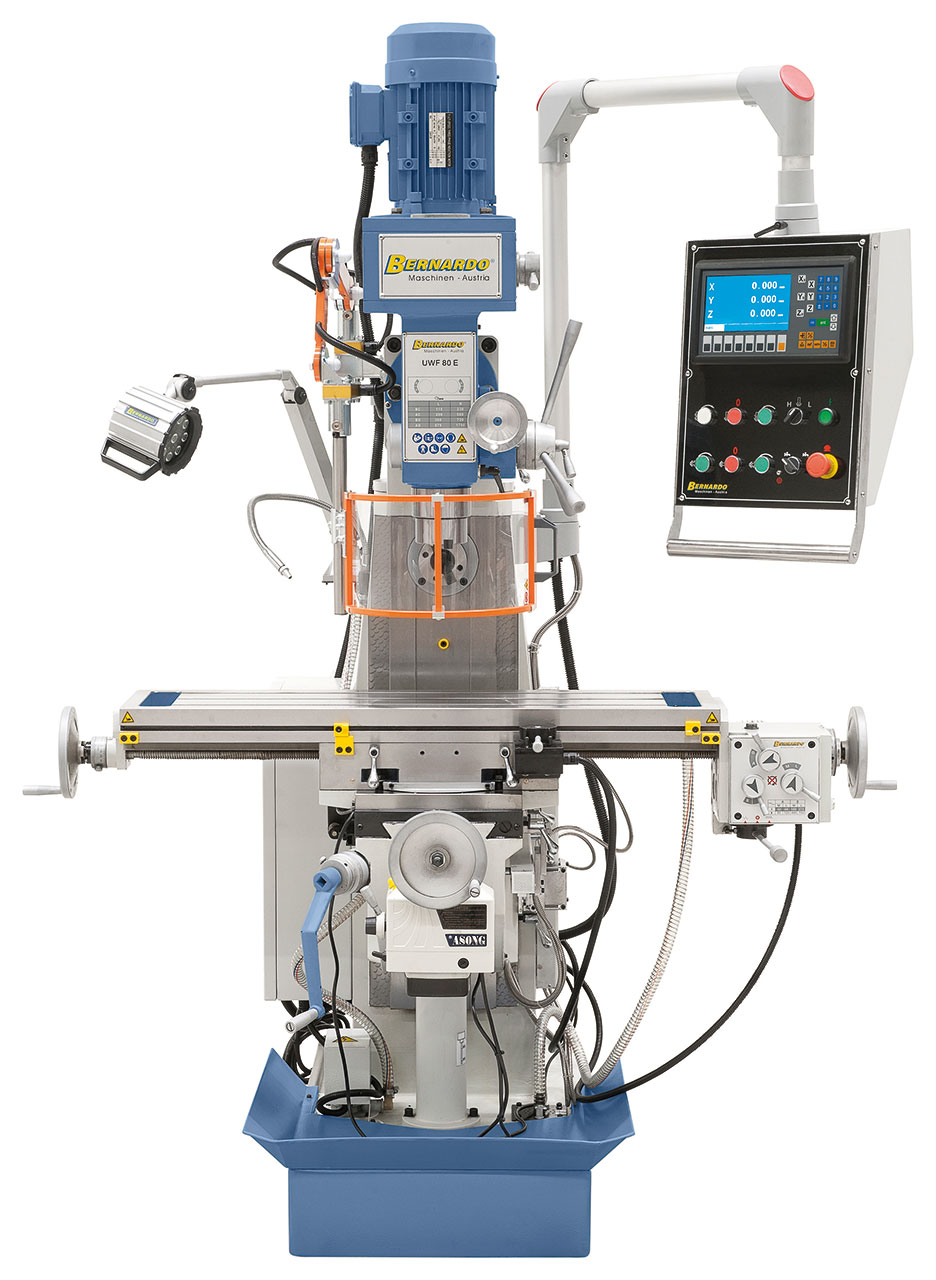

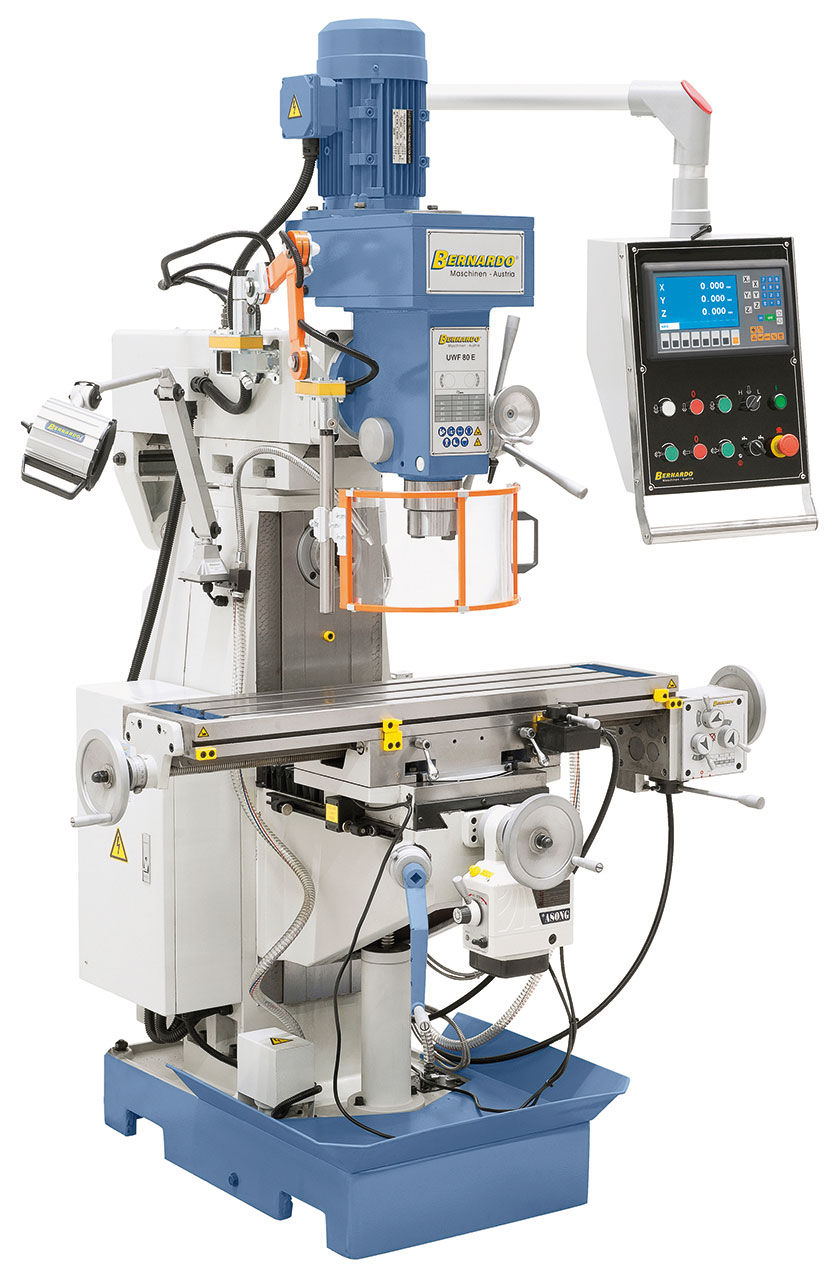

Beschreibung:Die robuste Universalfräsmaschine UWF 80 E ist durch die Kombination von Horizontal- und Vertikalspindel für die Produktion von Einzel- und Kleinserien geeignet. Durch die Tischaufspannfläche von 1000 x 240 mm können auch größere Werkstücke einfach bearbeitet werden.
Features:
Technische Spezifikation:
Lieferumfang:
Serienmäßig mit Gegenlager und langem Fräsdorn für horizontale Fräsarbeiten
Optional lieferbar: Ausdrehkopf diam. 75 mm und Weitspannschraubstock FJ 125
Durch die digitale Positionsanzeige in 3 Achsen wird eine Produktivitätssteigerung bis 50% erzielt. Benutzerfreundliche Anordnung der Schaltelemente am Hängepaneel.
Erweiterte Anwendungsmöglichkeiten durch die Horizontalspindel
Tischlängsvorschub mit Eilgangsfunktion serienmäßig im Lieferumfang enthalten
Serienmäßig mit einem stufenlosen Vorschubapparat für die y-Achse ausgestattet
Beschreibung:Die robuste Universalfräsmaschine UWF 80 E ist durch die Kombination von Horizontal- und Vertikalspindel für die Produktion von Einzel- und Kleinserien geeignet. Durch die Tischaufspannfläche von 1000 x 240 mm können auch größere Werkstücke einfach bearbeitet werden.
Features:
- Vielseitige Anwendungsmöglichkeiten durch die Horizontal- bzw. Vertikalspindel
- Frästisch 45° rechts - links schwenkbar
- Hohe Rundlaufgenauigkeit durch Kegelrollenlager (?0,015 mm)
- Komfortable Drehzahleinstellung der Frässpindeln
- Schwenkbarer Fräskopf von -90° bis +90°
- Tischaufspannfläche 1000 x 240 mm
- Automatischer Tischvorschub in x- und y-Achse inklusive Eilgang
- Fräsen: Pinolenzustellung über Handrad
- Bohren: Pinolenzustellung über Sterngriff
- Handgrobvorschub auf Handfeinvorschub mittels Kupplung umschaltbar
- Rechts- Linkslaufeinrichtung zum Gewindeschneiden
- Schwalbenschwanzführung des Getriebekopfes
- Präzise oberflächenbearbeiteter Kreuztisch mit T-Nuten
Technische Spezifikation:
| Tischgröße | 1000 x 240 mm |
| Spindelaufnahme | ISO 40 |
| Spindeldrehzahl vertikal | (8) 115 - 1750 U/min |
| Spindeldrehzahl horizontal | (9) 60 - 1350 U/min |
| Pinolenhub | 125 mm |
| Verfahrweg längs (x) | 590mm |
| Verfahrweg quer (y) | 180 mm |
| Verfahrweg vertikal (z) | 320 mm |
| Abstand Spindel / Tisch | 0 - 375 mm |
| Ausladung | 230 - 685 mm |
| Tisch schwenkbar | -45° bis +45° |
| Spindelkopf Schwenkbereich | -90° bis +90° |
| Vorschubbereich, längs | (8) 32 - 700 mm/min |
| T-Nutengröße | 14 mm |
| Motorleistung vertikal | 0,85 / 1,5 kW |
| Motorleistung horizontal | 1,5 kW |
| Maschinenabmessung (B x T x H) | 1500x 1430 x 2100 mm |
| Gewicht ca. | 980 kg |
Lieferumfang:
- 3-Achs-Digitalanzeige ES-12 H mit LCD-Display
- Anzugsspindel M 16
- LED-Maschinenleuchte
- Kühlmitteleinrichtung
- Automatischer Frästischvorschub für x-Achse
- Automatischer Frästischvorschub für y-Achse
- Adapter ISO 40 / MK 3
- Adapter ISO 40 / B 18
- Reduzierhülse MK 3/2
- Langer Fräsdorn ISO 40 / 27 mm
- Verstellbare Schutzeinrichtung

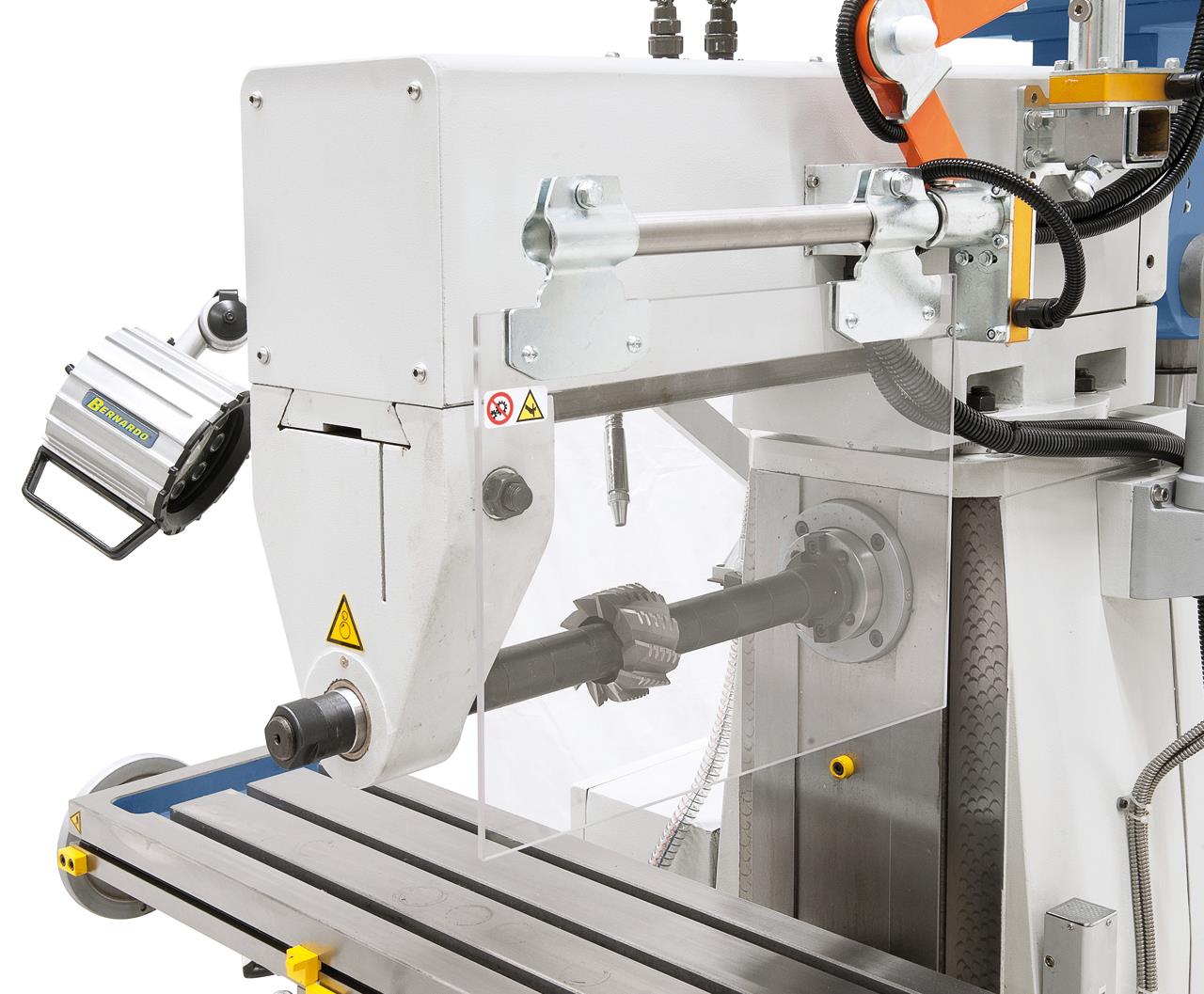

- Schutzabdeckung zum Horizontalfräsen
- Horizontalgegenlager
Serienmäßig mit Gegenlager und langem Fräsdorn für horizontale Fräsarbeiten
Optional lieferbar: Ausdrehkopf diam. 75 mm und Weitspannschraubstock FJ 125
Durch die digitale Positionsanzeige in 3 Achsen wird eine Produktivitätssteigerung bis 50% erzielt. Benutzerfreundliche Anordnung der Schaltelemente am Hängepaneel.
Erweiterte Anwendungsmöglichkeiten durch die Horizontalspindel
Tischlängsvorschub mit Eilgangsfunktion serienmäßig im Lieferumfang enthalten
Serienmäßig mit einem stufenlosen Vorschubapparat für die y-Achse ausgestattet
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
