02-1289XL Bernardo Universalfräsmaschinen mit Servoantrieb für Vorschübe UWF 150 Servo
02-1289XL Bernardo Universalfräsmaschinen mit Servoantrieb UWF 150 Servo

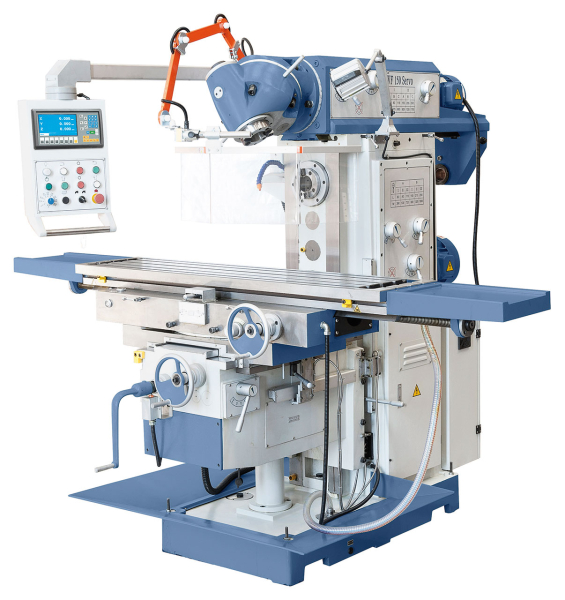

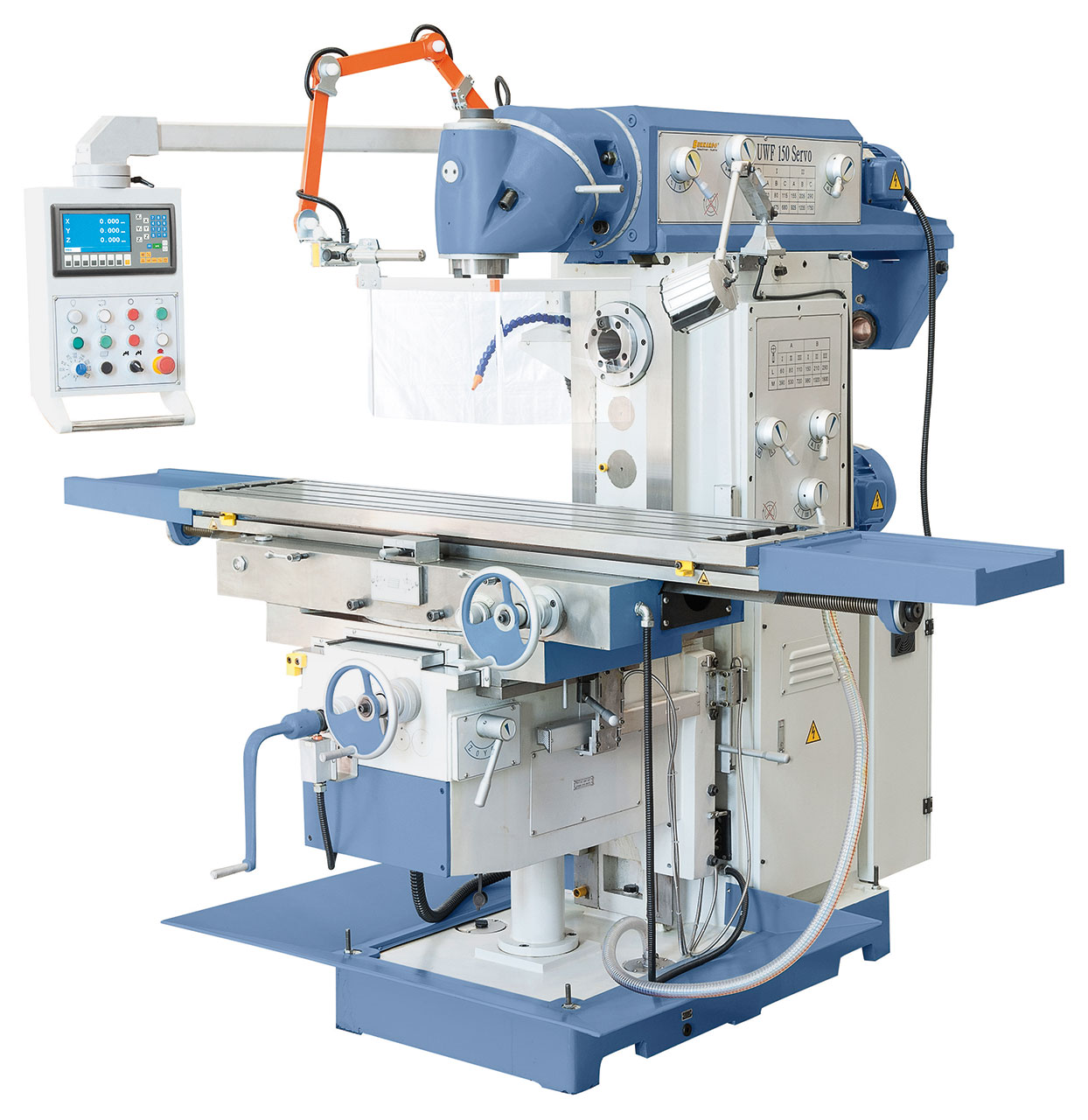

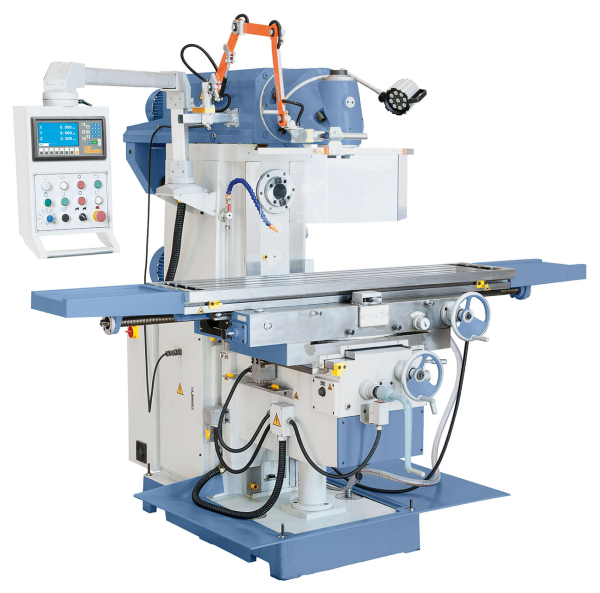

Beschreibung:Das Modell UWF 150 Servo ist eine sehr stabil gebaute Universalfräsmaschine mit verschiebbarem Oberarm und großer Tischaufspannfläche. Die großdimensionierten Führungen in allen Achsen garantieren auch bei hoher Tischbelastung ein Höchstmaß an Stabilität und Präzision. Besondere Merkmale dieser Maschine sind der schwenkbare Arbeitstisch, die Flachführung in y- und z-Achse und der Servoantrieb für Vorschübe und Eilgang in allen Achsen.
Features:
Technische Spezifikation:
Lieferumfang:

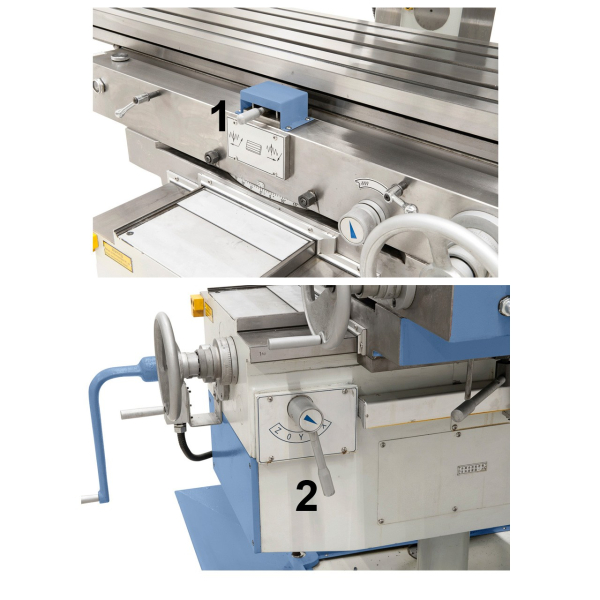

1: Wahlhebel für Vorschubrichtung / 2: Wahlhebel für Vorschubachse

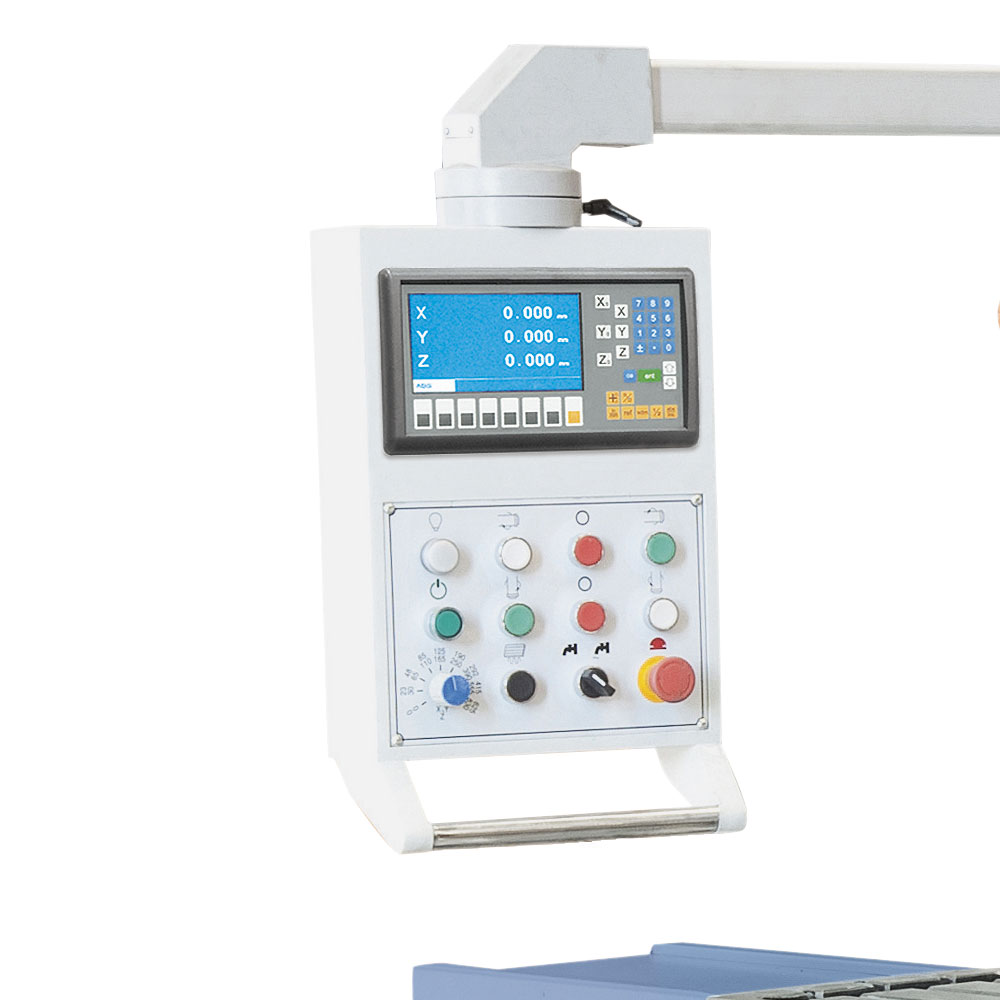

Bedienerfreundlich und übersichtlich aufgebautes Bedienpult, serienmäßig mit Digitalanzeige ausgestattet.
Universalfräskopf für verschiedenste Winkelpositionen verstellbar.
Einfache Bedienung der Schaltelemente für den Drehzahlwechsel
Beschreibung:Das Modell UWF 150 Servo ist eine sehr stabil gebaute Universalfräsmaschine mit verschiebbarem Oberarm und großer Tischaufspannfläche. Die großdimensionierten Führungen in allen Achsen garantieren auch bei hoher Tischbelastung ein Höchstmaß an Stabilität und Präzision. Besondere Merkmale dieser Maschine sind der schwenkbare Arbeitstisch, die Flachführung in y- und z-Achse und der Servoantrieb für Vorschübe und Eilgang in allen Achsen.
Features:
- Logisch und übersichtlich aufgebaute Getriebeschaltung für die Drehzahleinstellung
- Gehärtete und präzisionsgeschliffene Führungen gewährleisten eine hohe Arbeitsgenauigkeit
- Einstellen der gewünschten Vorschubgeschwindigkeit mittels Potentiometer am Bedienpaneel
- Digitale Positionsanzeige für x-, y- und z-Achse im Lieferumfang enthalten
- Fein abgestufte Vorschübe in allen Achsen, mittels Servomotor angetrieben
- Universalfräskopf System „Huron“, einstellbar auf sämtliche Winkelpositionen
- Serienmäßig mit Eilgang in x-, y- und z-Achse zur Reduzierung der Nebenzeiten
- Wirtschaftliche Bearbeitung verschiedenster Werkstoffe durch die optimale Abstimmung der frei wählbaren Spindeldrehzahlen und Vorschüben
- Zentralschmierung in x- und y-Achse im Lieferumfang enthalten
Technische Spezifikation:
| Tischgröße | 1600 x 360 mm |
| Spindelaufnahme horizontal | ISO 50 |
| Spindelaufnahme vertikal | ISO 50 |
| Spindeldrehzahl horizontal | (12) 60 - 1800 U/min |
| Spindeldrehzahl vertikal | (12) 60 - 1750 U/min |
| Verfahrweg längs (x) | 1300 mm |
| Verfahrweg quer (y) | 300 mm |
| Verfahrweg vertikal (z) | 400 mm |
| Abstand Spindel / Tisch horizontal | 15 - 415 mm |
| Abstand Spindel / Tisch vertikal | 185 - 585 mm |
| Ausladung | 215 - 840 mm |
| Tisch schwenkbar | -45° bis +45° |
| Max. Werkstückgewicht | 300 kg |
| Vorschubbereich längs | (8) 30 - 830 mm/min |
| Vorschubbereich quer | (8) 30 - 830 mm/min |
| Vorschubbereich vertikal | (8) 23 - 625 mm/min |
| Eilgang x-, y- und z-Achse | 1200 / 800 / 600 mm/min |
| T-Nuten (Anzahl / Breite / Abstand) | 3 / 18 mm / 80 mm |
| Motorleistung horizontal | 5,5 kW |
| Motorleistung vertikal | 4,0 kW |
| Servomotor (Drehmoment / Leistung) | 10 Nm / 1,5 kW |
| Kühlmittelpumpe Leistung | 90 W |
| Kühlmittelpumpe Fördermenge | 25 l/min |
| Maschinenabmessung (B x T x H) | 2530 x 2200 x 2300 mm |
| Gewicht ca. | 2650 kg |
Lieferumfang:
- 3-Achs-Digitalanzeige ES-12 H mit LCD-Display
- Anzugsspindel M 24
- LED-Maschinenleuchte
- Kühlmitteleinrichtung
- Horizontal-Gegenlager
- Kühlmittelwanne
- Vorschub für x-, y- und z-Achse
- Universelle Schutzeinrichtung
- Langer Fräsdorn ISO 50/27 mm, ISO 50/32 mm
- Kombi-Aufsteckfräsdorn ISO 50/32 mm
- Reduzierhülse ISO 50 / MK 4
- Zentralschmierung für x- und y-Achse
- Bedienwerkzeug
1: Wahlhebel für Vorschubrichtung / 2: Wahlhebel für Vorschubachse
Bedienerfreundlich und übersichtlich aufgebautes Bedienpult, serienmäßig mit Digitalanzeige ausgestattet.
Universalfräskopf für verschiedenste Winkelpositionen verstellbar.
Einfache Bedienung der Schaltelemente für den Drehzahlwechsel
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
