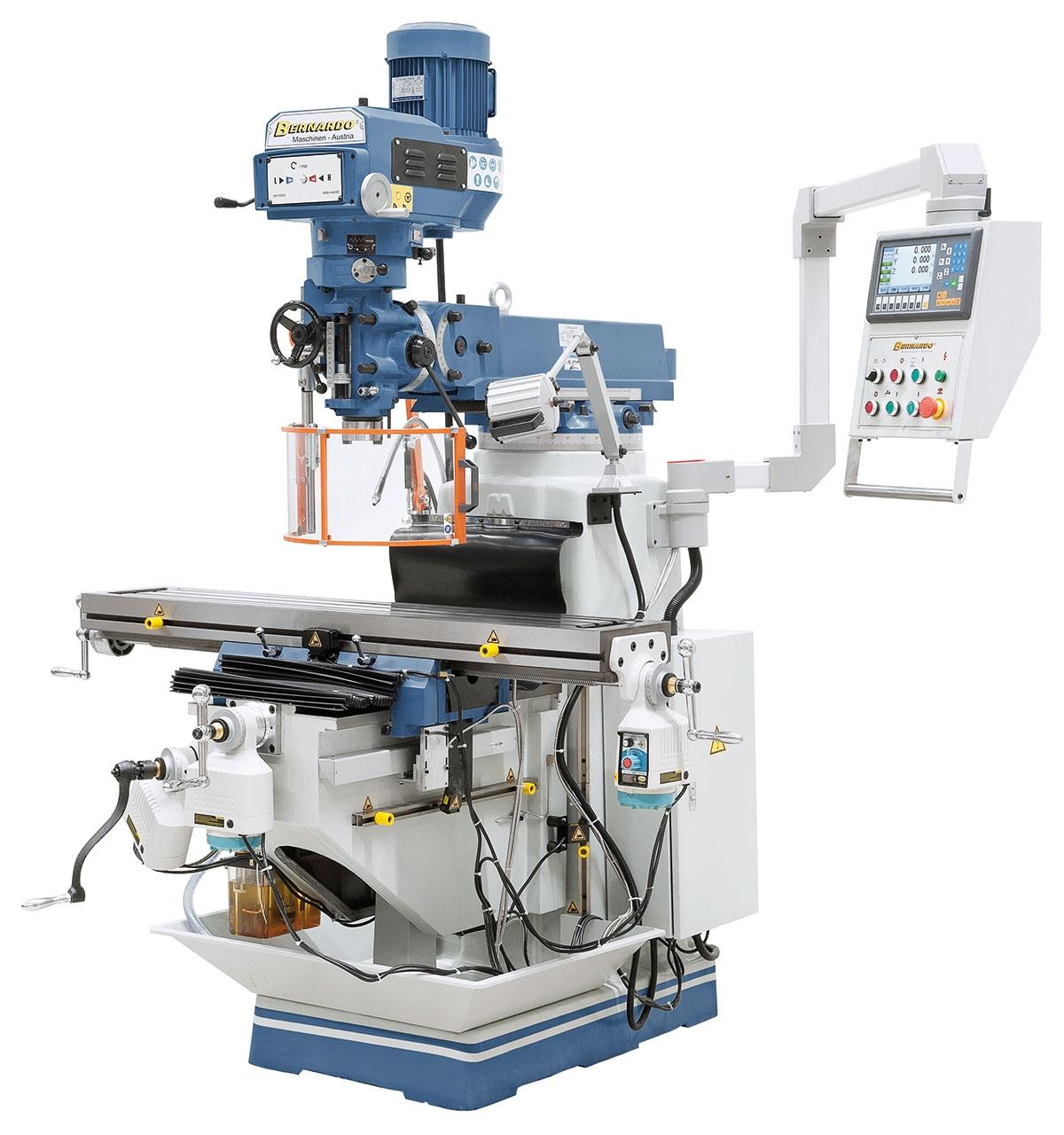

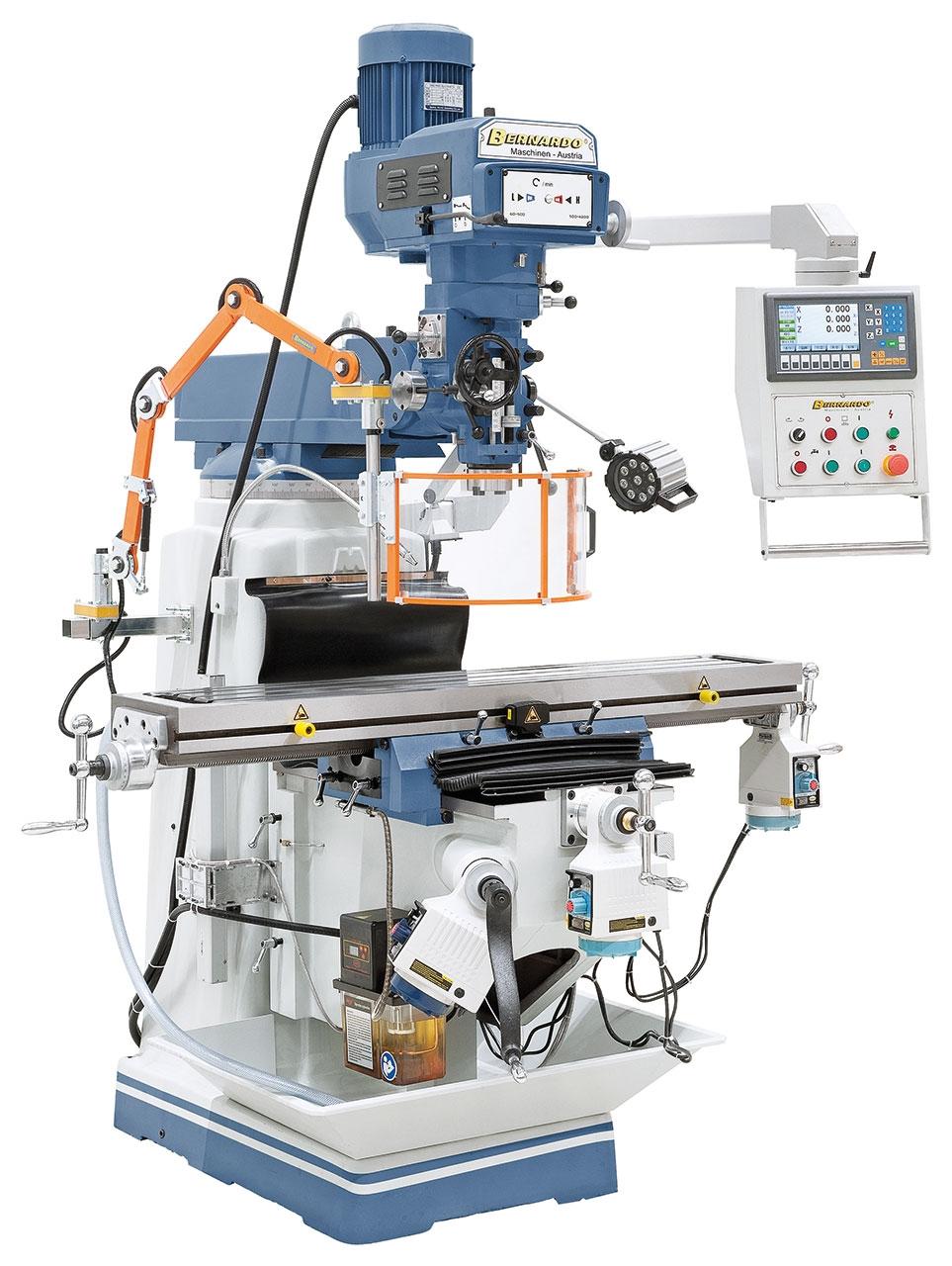

02-1292XL Bernardo Mehrzweckfräsmaschinen MFM 250 Super
Beschreibung:Durch die Vielzahl der Einstellmöglichkeiten des Fräskopfes der robusten und stabilen Mehrzweckfräsmaschine ist dieses Modell für Bohr- und Fräsarbeiten in der Einzelteilfertigung, Reparatur und im Ausbildungsbereich von leichten und mittelschweren Werkstücken optimal geeignet. Features:
Arbeitstisch mit großer Aufspannfläche, Oberfläche gehärtet und geschliffen
Stufenlos regelbare Spindeldrehzahl mit mechanischer Spindelbremse
Universell einsetzbarer Fräskopf, dreh-, schwenk- und kippbar
Gehärtete und geschliffene Führungsbahnen in allen Achsen
Serienmäßig mit 3 automatischen Pinolenvorschüben
Hartverchromte Pinole mit Mikrometer-Tiefenanschlag
Leistungsstarke Kühlmitteleinrichtung im Standfuß integriert
Technische Spezifikation:
Tischgröße
1370 x 254 mm
Spindelaufnahme
ISO 40
Spindeldrehzahl, stufenlos
60 - 4200 U/min
Pinolenvorschub
0,038 / 0,076 / 0,152 mm/U
Pinolenhub
125 mm
Verfahrweg längs (x)
800 mm
Verfahrweg quer (y)
410 mm
Verfahrweg vertikal (z)
330 mm
Ausladung
70 - 540 mm
Spindelkopf-Schwenkbereich
-90° bis +90°
Spindelkopf-Kippbereich
-45° bis +45°
Abstand Spindel / Tisch
80 - 360 mm
T-Nutengröße
16 mm
Motorleistung
2,2 kW
Maschinenabmessung (B x T x H)
1800 x 2000 x 2240 mm
Gewicht ca.
1255 kg
Lieferumfang:
3-Achs-Digitalanzeige ES-12 H mit LCD-Display
Anzugsspindel M 16
Kühlmitteleinrichtung
LED-Maschinenleuchte
Vorschubapparat für x-, y- und z-Achse
Elektrische Zentralschmierung
Verstellbare Schutzeinrichtung
Kühlmittelwanne
Produktbilder: (Abbildungen zeigen ggf. Zubehör und Sonderausstattung. Bei Unklarheiten helfen wir Ihnen gerne weiter.)

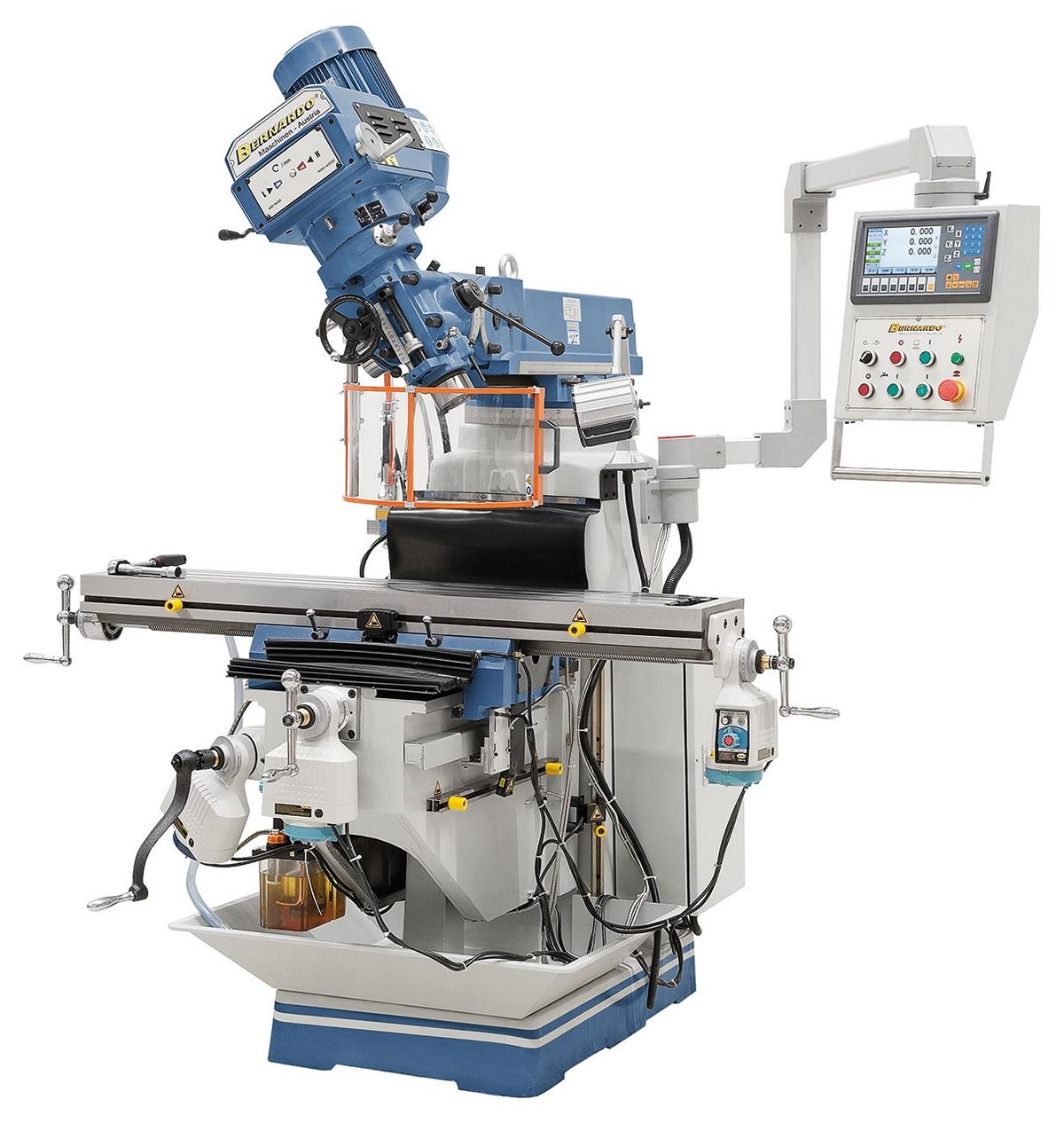

Dreh-, schwenk- und kippbarer Fräskopf für universellen Einsatz

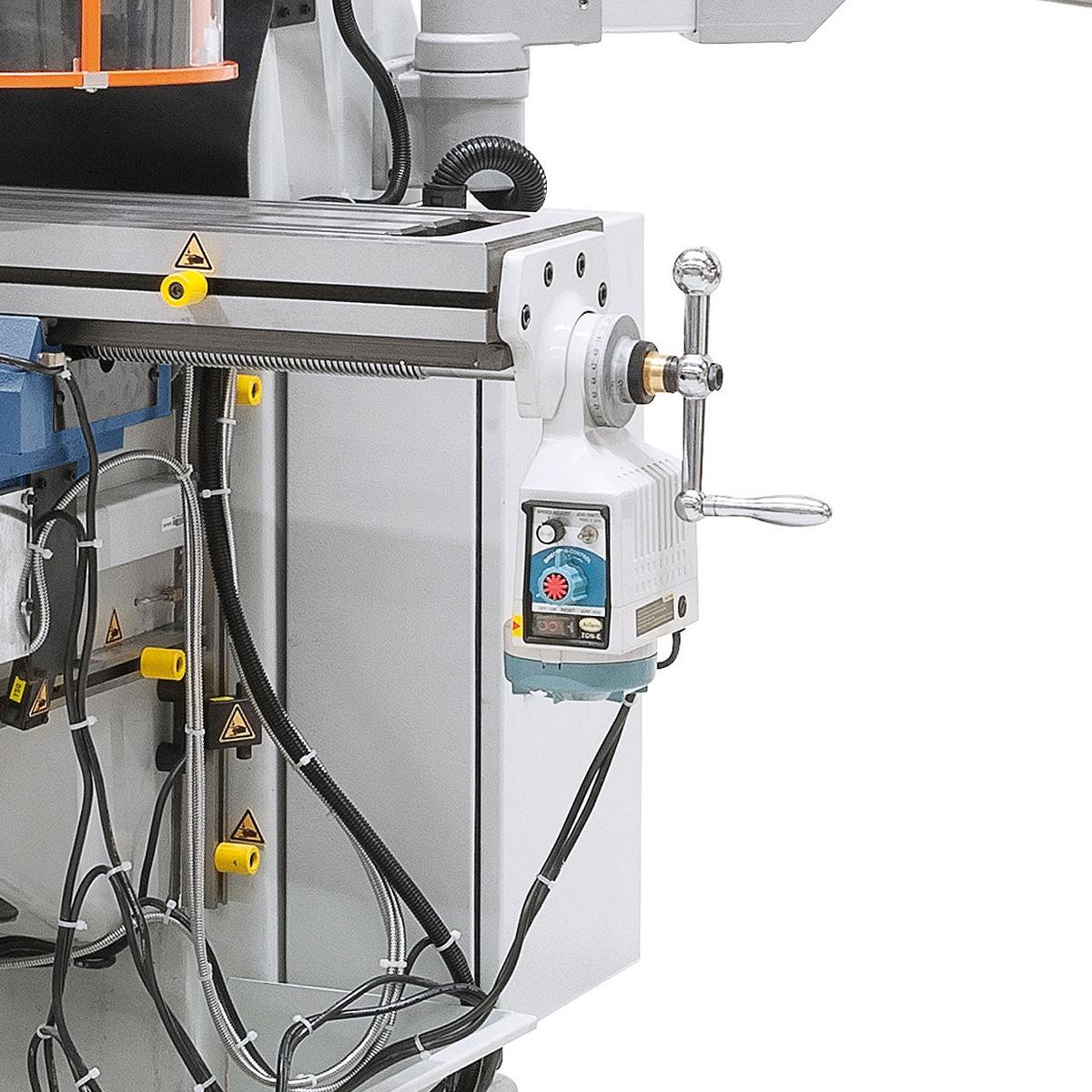

Standardmäßig mit stufenlosem Vorschub in x-, y- und z-Achse.

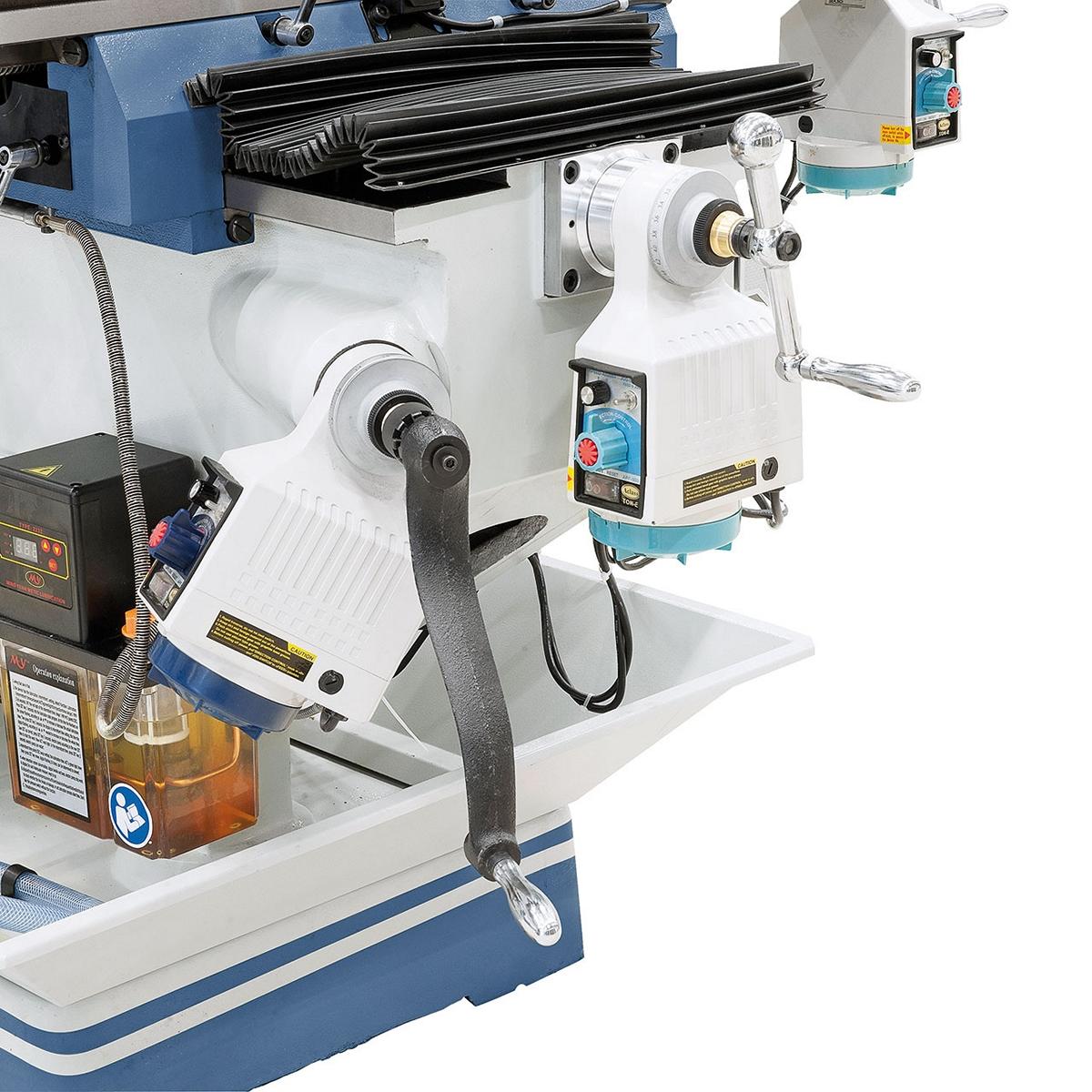

Standardmäßig mit stufenlosem Vorschub in x-, y- und z-Achse.

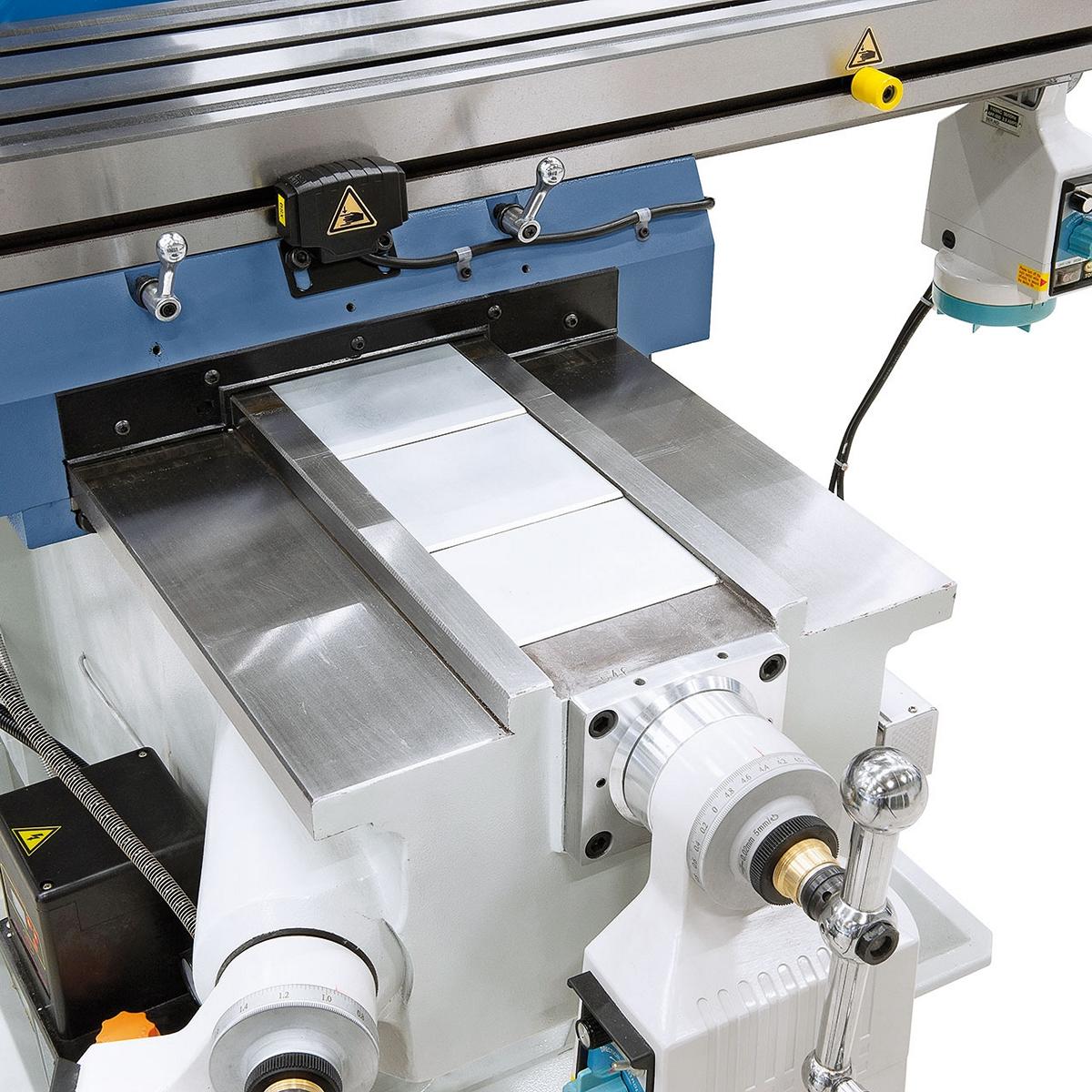

Rechteckführung in der y-Achse

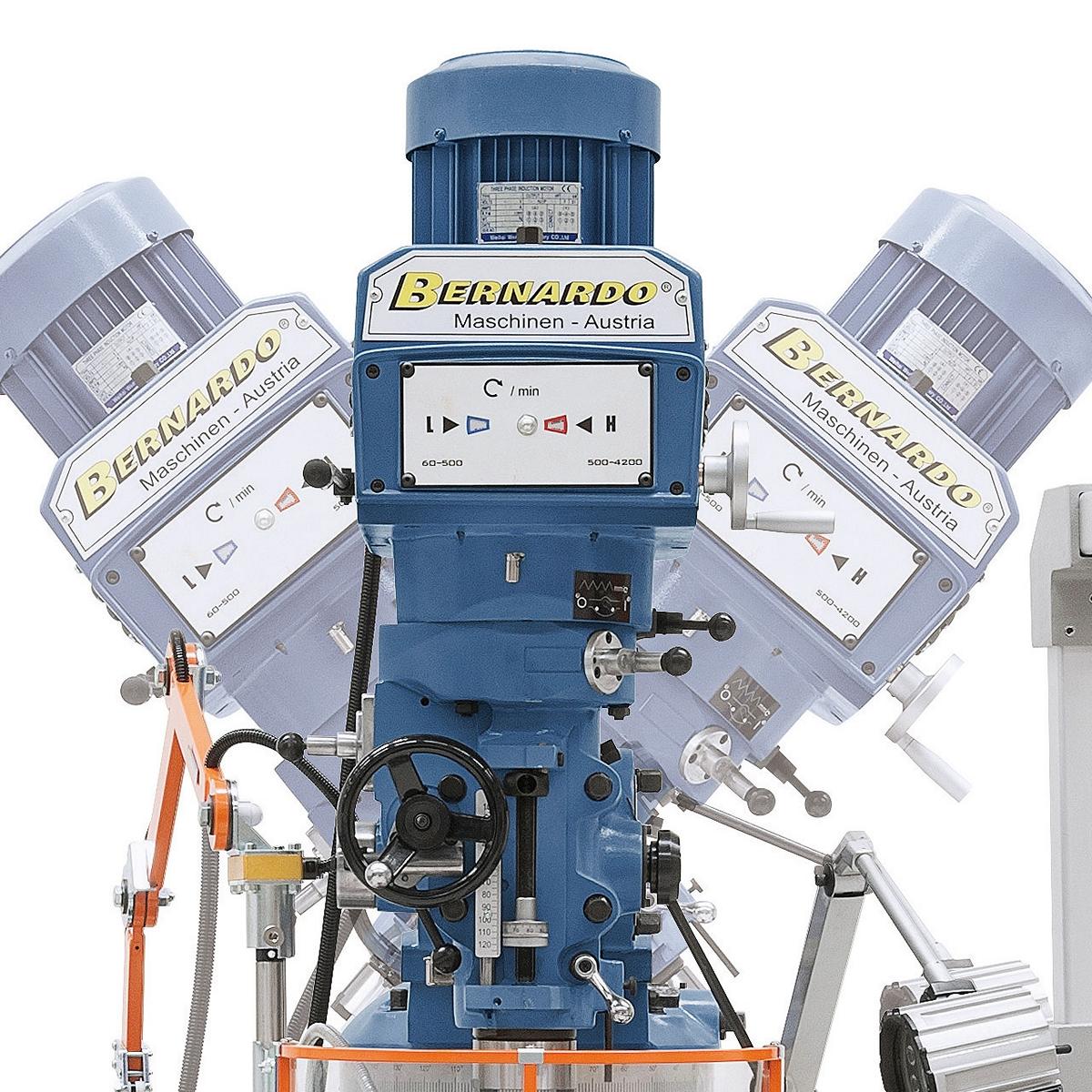

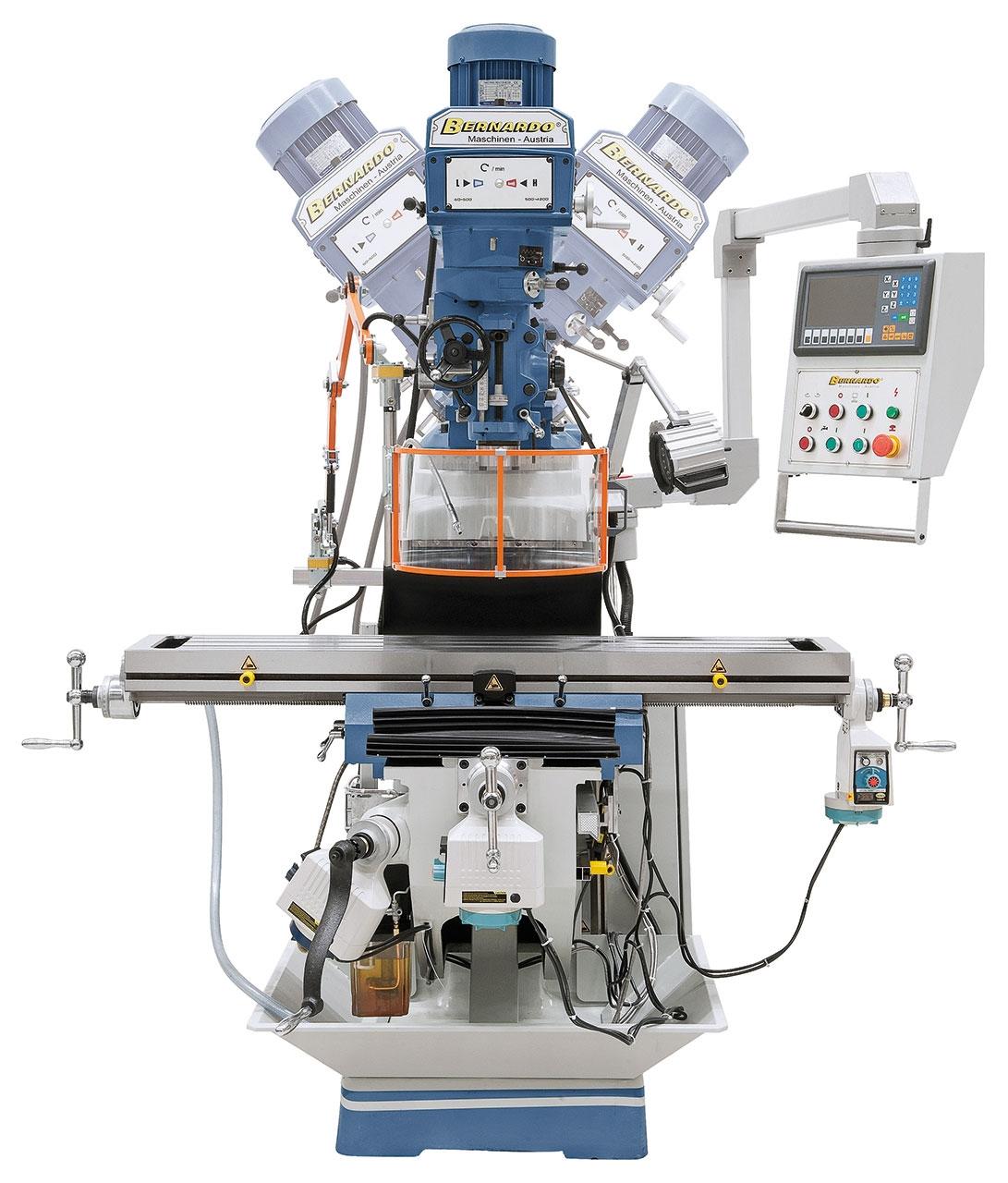

Schwenkbarer Spindelkopf von -90° bis +90° für vielseitigste Bearbeitungsaufgaben

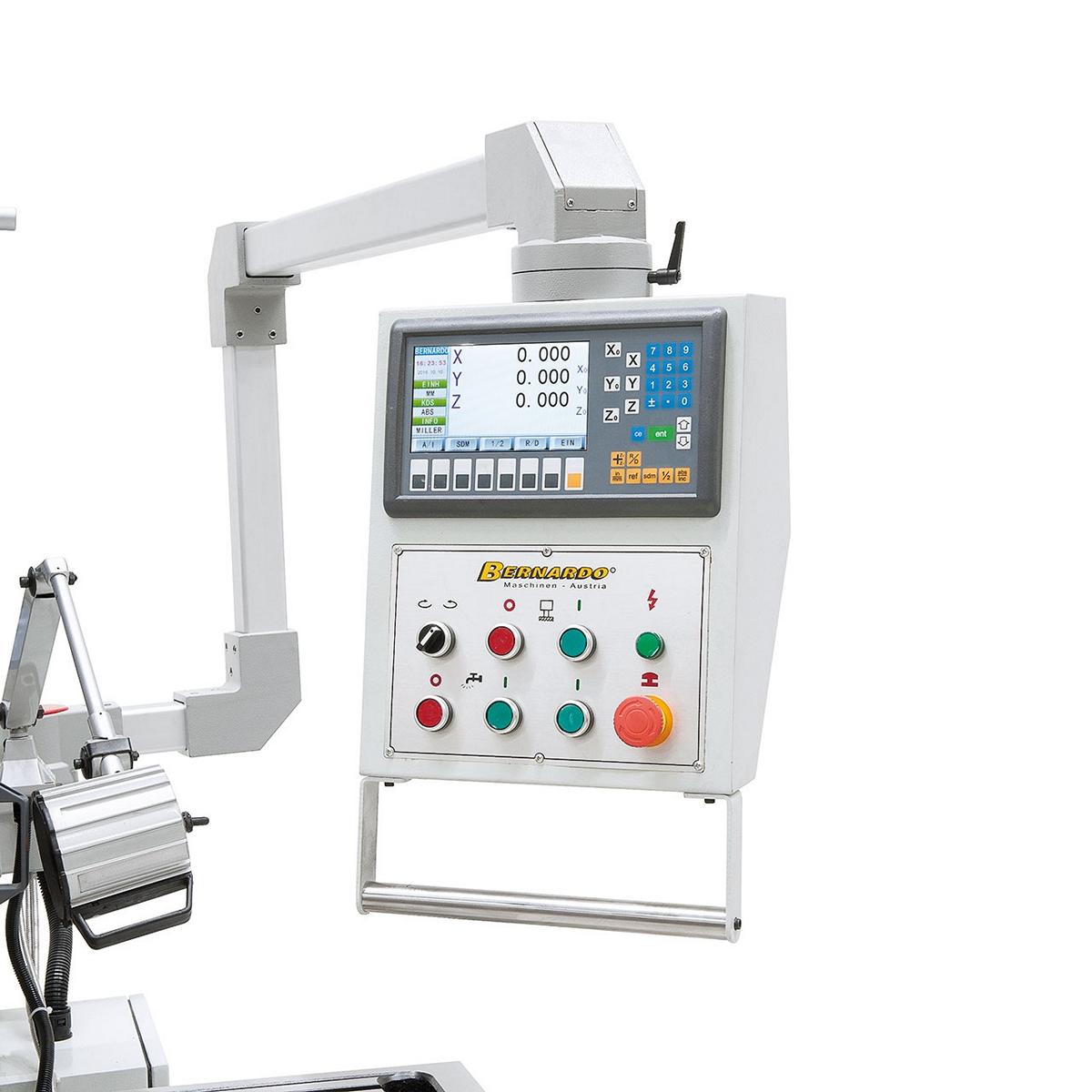

Durch die digitale Positionsanzeige wird eine Produktivitätssteigerung bis zu 50% erzielt.

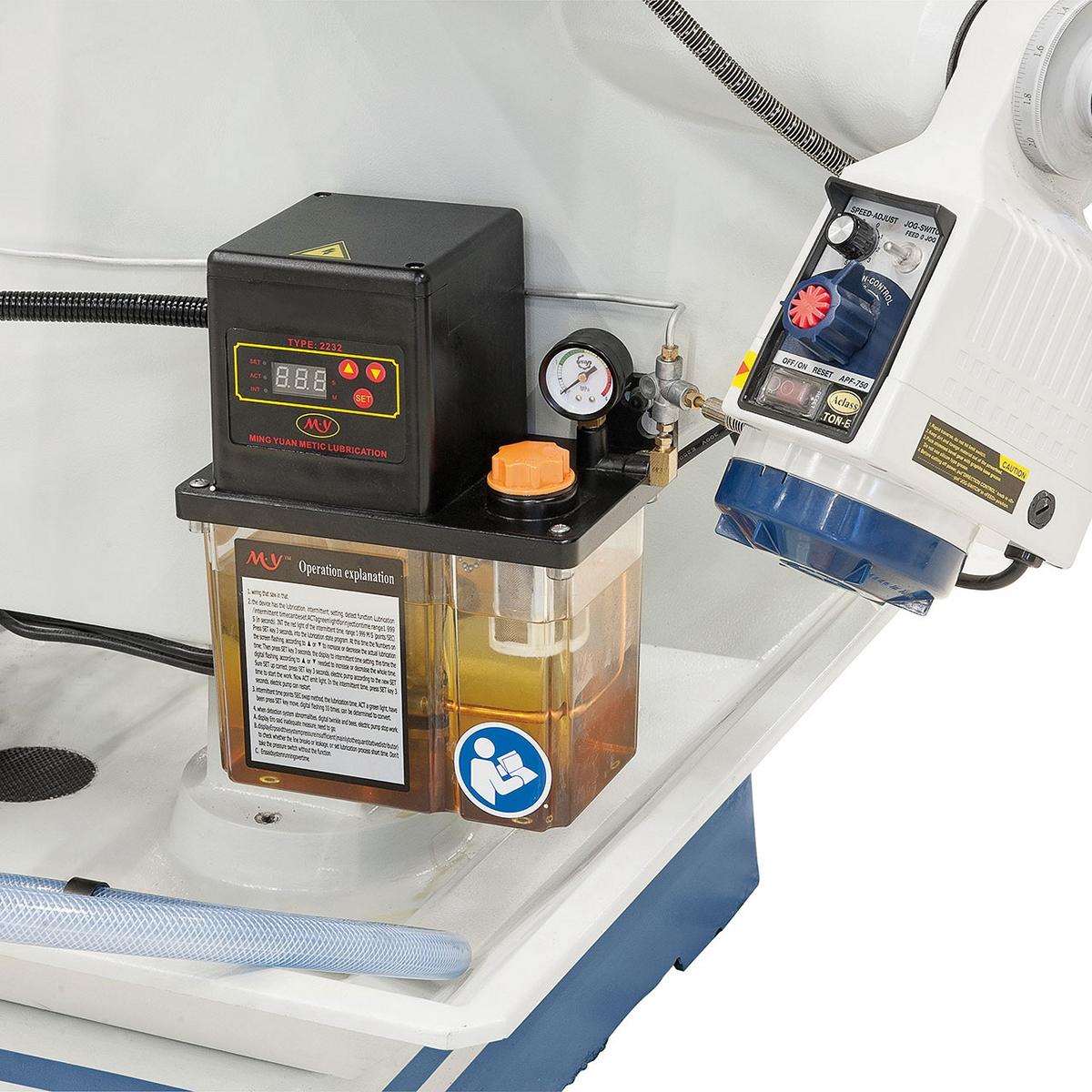

Elektrische Zentralschmierung im Lieferumfang enthalten
Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
Lassen Sie nur geschultes Personal die Maschine bedienen
Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
Benutzen Sie Original-Ersatzteile und Zubehör
Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
Nehmen Sie keine Veränderung an der Maschine vor
