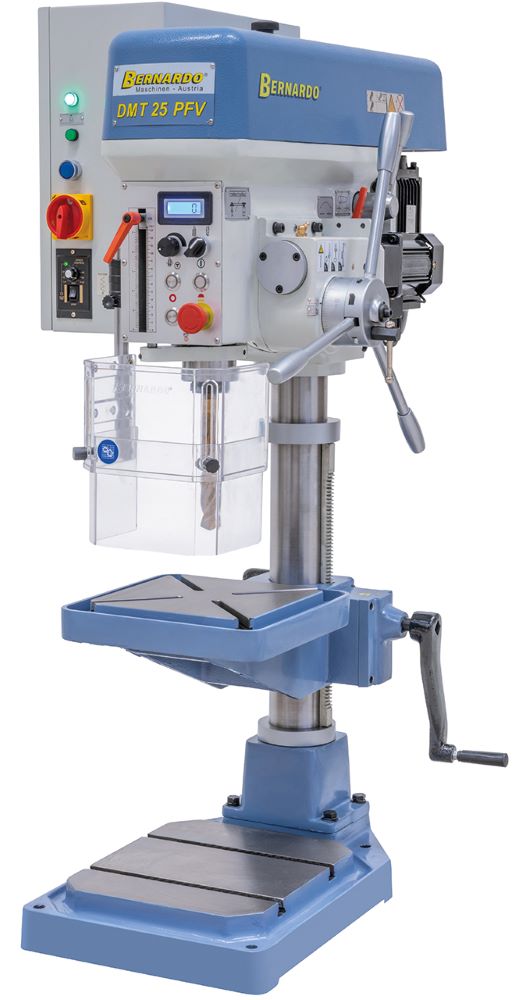

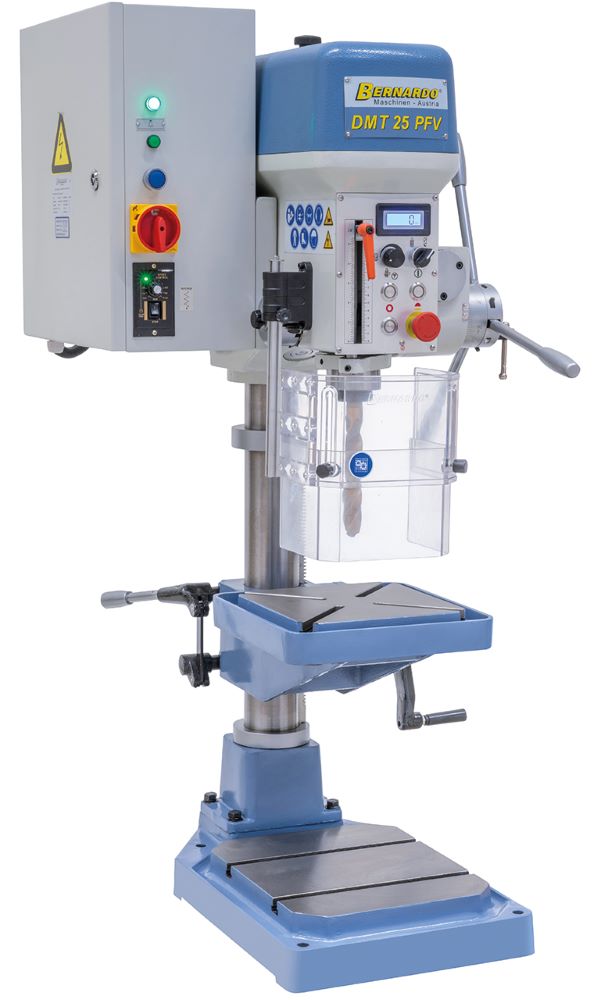

01-11865 Bernardo Tischbohrmaschine DMT 25 PFV
Technische Spezifikationen
Bohrleistung max. 25 mm
Gewindeschneiden max. M 20
Morsekonus MK 3
Spindeldrehzahl, stufenlos 100 - 620 / 620 - 3300 U/min
Ausladung 240 mm
Abstand Spindel / Tisch max. 355 mm
Abstand Spindel / Bodenplatte 670 mm
Pinolenhub 135 mm
Pinolenvorschub 0 - 100 mm/min
Säulendurchmesser 85 mm
Tischgröße / T-Nutengröße 252 x 252 mm / 14 mm
Arbeitsfläche Bodenplatte 365 x 305 mm
Motor-Abgabeleistung S1 100% 1,1 kW / 400 V
Motor-Aufnahmeleistung S6 40% 1,5 kW / 400 V
Maschinenabmessung (B x T x H) 600 x 840 x 1280 mm
Gewicht ca. 206 kg
Lieferumfang
-Zahnkranzbohrfutter 5 - 20 mm / B 22
-Bohrfutterdorn MK 3 / B 22
-Digitale Drehzahlanzeige
-Automatischer Pinolenvorschub
-Reduzierhülse MK 3 / MK 2
-Gewindeschneideinrichtung
-LED-Maschinenleuchte
-Höhenverstellbare Schutzabdeckung
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
