01-1137 Bernardo Radial- und Schnellradialbohrmaschinen RBM 780 SB - 400 V
01-1137 Bernardo Radial- und Schnellradialbohrmaschinen RBM 780 SB - 400 V
Beschreibung:Die Radialbohrmaschine RBM 780 SB ist baugleich mit dem Modell RBM 780 T. Durch die Säulenführung können auch problemlos größere Werkstücke bearbeitet werden.
Features:
Technische Spezifikation:
Lieferumfang:
Der Arbeitstisch ist um 360° drehbar, ideal zum Koordinatenbohren
Serienmäßig: Schnellspannbohrfutter 1 - 16 mm / B 16
Die Ausladung des Bohrkopfes kann stufenlos verstellt werden
Der Bohkopf ist von -90° bis +45° stufenlos schwenkbar
Beschreibung:Die Radialbohrmaschine RBM 780 SB ist baugleich mit dem Modell RBM 780 T. Durch die Säulenführung können auch problemlos größere Werkstücke bearbeitet werden.
Features:
- Hohe Rundlaufgenauigkeit, Spindel läuft in Präzisionskugellager
- Sicherheitsschalter nach IP 54 mit Unterspannungslöser
- Auszieh-, dreh- und schwenkbarer Bohrkopf für rationelles Arbeiten
- Stabile, geschliffene Stahlsäule mit Zahnstange für Tischhöhenverstellung
- Schwenkbarer Arbeitstisch von -45° bis +45° und um 360° drehbar
- Qualitätskugellager sorgen für eine hohe Rundlaufgenauigkeit der Pinole
- Großdimensionierte Bodenplatte für hohe Standfestigkeit
- Hohe Laufruhe durch Riemenscheiben aus Grauguss
- Ergonomische Handgriffe für komfortables Arbeiten
Technische Spezifikation:
| Bohrleistung max. | 16 mm |
| Bohrfutter | 1 - 16 mm / B 16 |
| Morsekonus | MK 2 |
| Ausladung min./max. | 120 - 380 mm |
| Spindeldrehzahl | (12) 300 - 2550 U/min |
| Bohrkopf schwenkbar | -90° bis +45° |
| Pinolenhub | 60 mm |
| Säulendurchmesser | 72 mm |
| Tischgröße | Ø 290 mm |
| Arbeitsfläche Bodenplatte | 185 x 200 mm |
| Motor-Abgabeleistung S1 100% | 0,55 kW |
| Motor-Aufnahmeleistung S6 40% | 0,80 kW |
| Spannung | 400 V |
| Maschinenabmessung (B x T x H) | 320 x 1000 x 1610 mm |
| Gewicht ca. | 54 kg |
Lieferumfang:
- Schnellspannbohrfutter 1 - 16 mm / B 16
- Bohrfutterdorn MK 2 / B 16
- T-Nutensteine
- Rechts-Linkslauf
- Separater Not-Halt-Taster
- Höhenverstellbare Schutzabdeckung
- Bedienwerkzeug
Der Arbeitstisch ist um 360° drehbar, ideal zum Koordinatenbohren
Serienmäßig: Schnellspannbohrfutter 1 - 16 mm / B 16

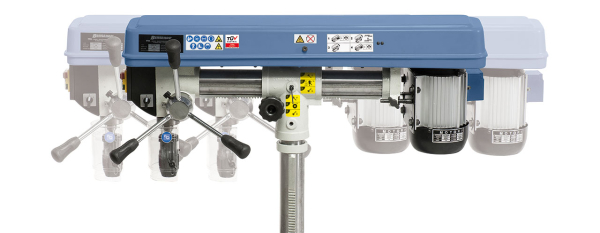

Die Ausladung des Bohrkopfes kann stufenlos verstellt werden
Der Bohkopf ist von -90° bis +45° stufenlos schwenkbar
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
