01-1330XL Bernardo Radial- und Schnellradialbohrmaschinen RD 1600 x 60 NC Vario
Beschreibung:Die Radialbohrmaschine RD 1600 NC ist für Bohr-, Senk- und Reibarbeiten von großen Werkstücken (wie z.B. Stahlträger, Flansche….) ideal geeignet. Die Besonderheiten dieses Modells sind die Bedienung über einen großdimensioniertem Touchscreen sowie der Pinolenvorschub mittels Servomotor. Durch die vielseitigen Anwendungsmöglichkeiten ist diese Maschine optimal für mechanische Werkstätten, Reparaturbetriebe, Maschinenbau, … Features:
Großdimensionierter Touchscreen für sämtliche Einstellarbeiten wie z.B. Drehzahl, Bohren / Gewindeschneiden, Höhenverstellung Ausleger, ...
Der Pinolenvorschub erfolgt über einen hochwertigen Servomotor
Einfache Höhenverstellung des Auslegerarms über Hubmotor, die Position der Spindel bleibt unverändert, ideal für Serienarbeiten
Elektronisch einstellbare Bohrtiefe inkl. Überprüfung des Eingabewerts
Serienmäßig mit stufenloser Drehzahlregelung, die eingestellte Drehzahl kann direkt am Display abgelesen werden
Anzeige der Maßeinheiten wahlweise mm oder inch
Führungsbahnen am Ausleger gehärtet und geschliffen
Gewichtsausgleich der Pinole durch Gegengewicht
Ideal zum Bohren, Senken, Reiben und Gewindeschneiden
Technische Spezifikation:
Bohrleistung max.
60 mm
Gewindeschneiden max.
M45
Ausladung min./max.
350 - 1600 mm
Vertikalbewegung des Auslegers
585 mm
Verfahrweg Bohrkopf (horizontal)
1250 mm
Pinolenhub
315 mm
Spindelaufnahme
MK 5
Spindeldrehzahl
38 - 275, 275 - 2000 U/min
Vorschubbereich
0 - 300 mm/min
Abstand Spindel / Würfeltisch
165 - 750 mm
Abstand Spindel / Grundplatte
665 - 1250 mm
Aufspannfläche Grundplatte
1740 x 980 mm
Würfeltisch (L x B x H)
750 x 500 x 500 mm
Motorleistung
4,0 kW
Maschinenabmessung (B x T x H)
2490 x 1050 x 2780 mm
Gewicht ca.
3800 kg
Lieferumfang:
Würfeltisch
Bohrfutterdorn
Reduzierhülsen MK 5/4, MK 4/3, MK 3/2
LED-Maschinenleuchte
Erstbefüllung mit Shell Tellus 46
Kühlmitteleinrichtung
Touchscreen
Servomotor für Pinolenvorschub
Frequenzumrichter
Hubmotor
Hydraulikmotor
Höhenverstellbare Schutzabdeckung
Bedienwerkzeug

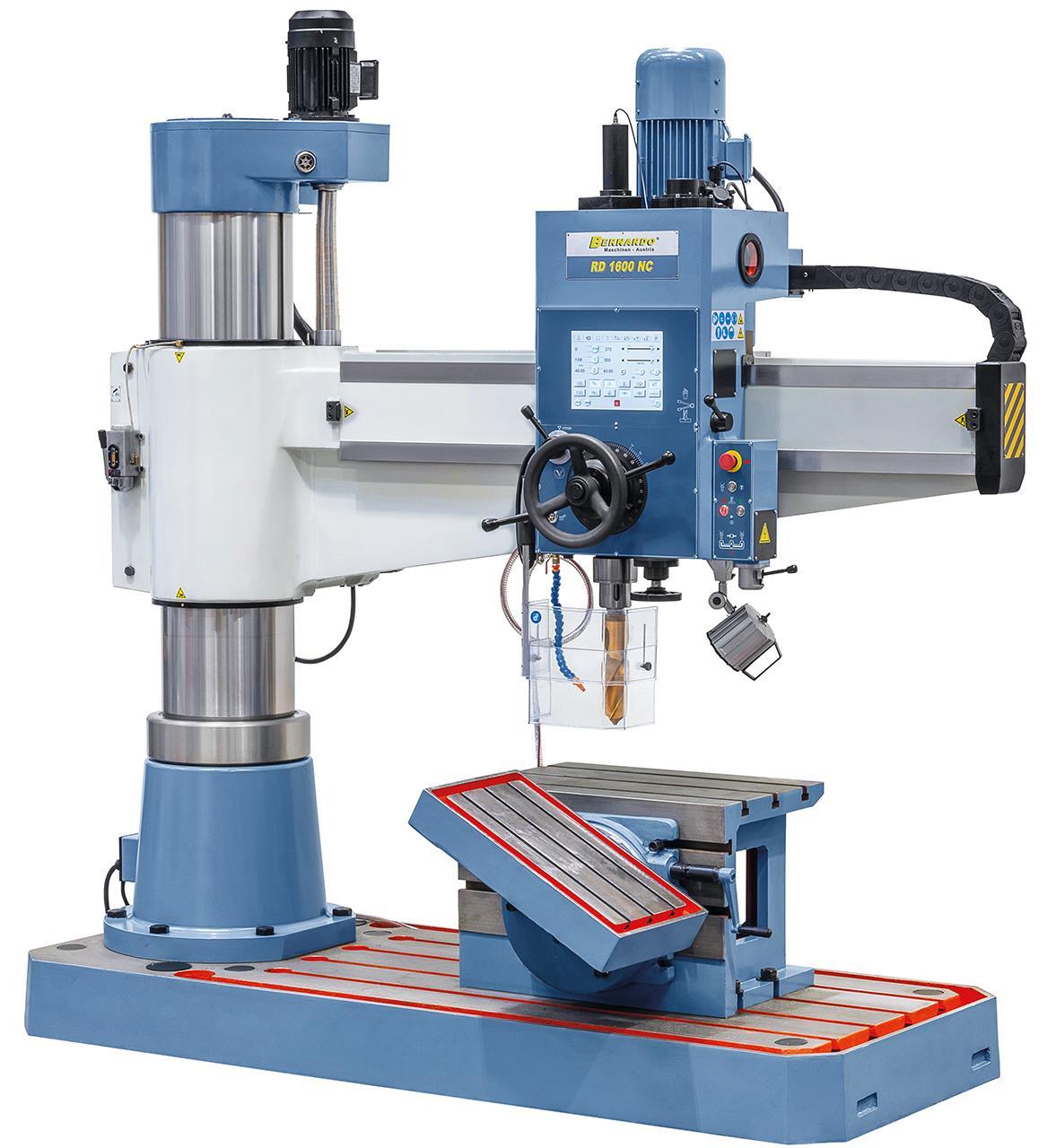

Produktbilder: (Abbildungen zeigen ggf. Zubehör und Sonderausstattung. Bei Unklarheiten helfen wir Ihnen gerne weiter.) Billede med drejeligt vandret bord (ekstraudstyr)
Modvægt til pinolen og energistyrekæden på bagsiden af borehovedet.
Præcisionsslebet kubebord med 5 T-notgange, inkluderet som standard i leveringsomfanget.
Alt indstillingsarbejde udføres direkte på det store berøringsfølsomme display
Ændring af rotationsretning eller til- og frakobling af spindlen udføres ved hjælp af en pilotkontakt på undersiden af borehovedet
Som standard med hydraulisk motor til fastspænding af bommen, søjlen og borehovedet.
Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
Lassen Sie nur geschultes Personal die Maschine bedienen
Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
Benutzen Sie Original-Ersatzteile und Zubehör
Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
Nehmen Sie keine Veränderung an der Maschine vor
