01-1304XL Bernardo Getriebebohrmaschinen mit stufenloser Drehzahl GB 30 Vario
01-1304XL Bernardo Getriebebohrmaschinen mit stufenloser Drehzahl GB 30 Vario

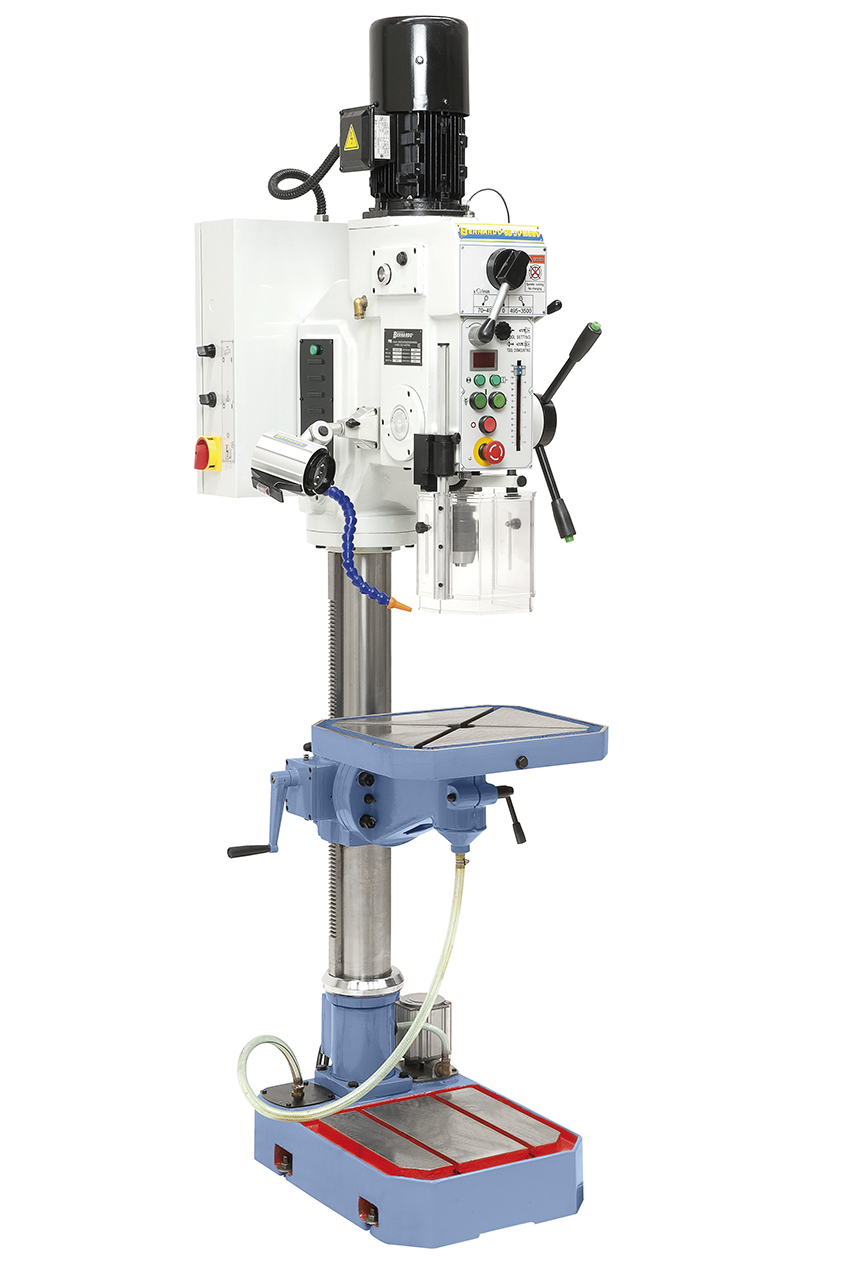

Beschreibung:Das Modell GB 30 Vario ist eine schwere Getriebebohrmaschine mit stufenloser Drehzahlregelung, automatischem Pinolenvorschub und digitaler Drehzahlanzeige. Ihren Einsatzbereich findet dieses Modell hauptsächlich in Reparaturbetrieben und im Maschinenbau.
Features:
Technische Spezifikation:
Lieferumfang:

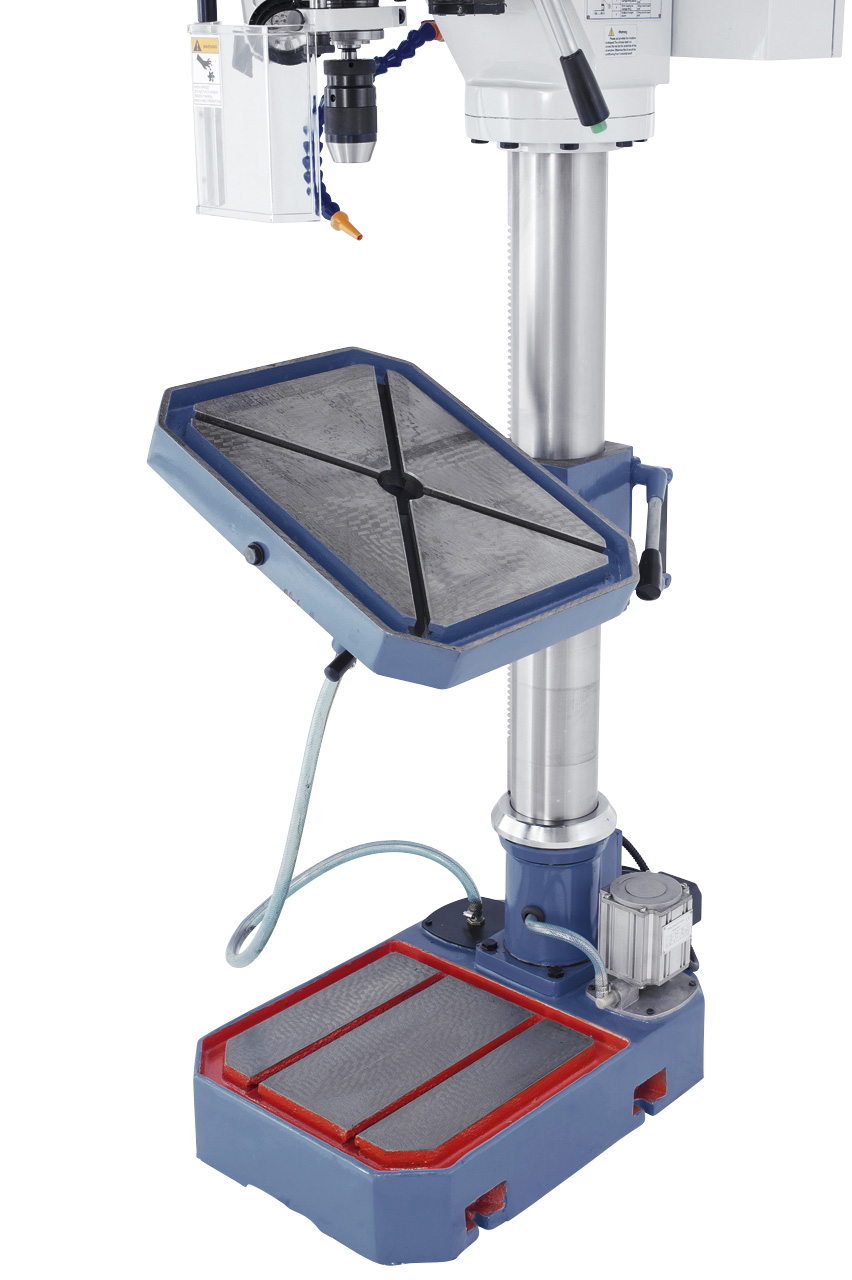

Der massive Arbeitstisch mit diagonal verlaufenden T-Nuten ist von -45° bis +45° schwenkbar.

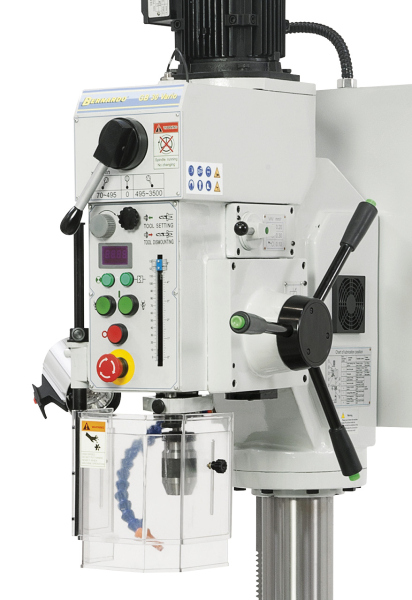

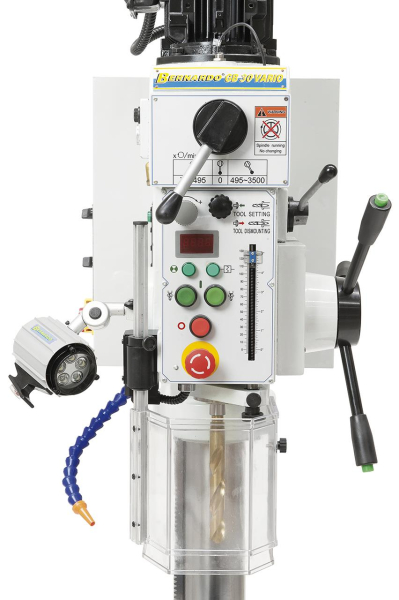

Massiver Getriebekopf mit ergonomisch angebrachten Schaltund Bedienelementen, Digitalanzeige für Drehzahl ist serienmäßig enthalten.
Einfache Vorwahl der Getriebestufe mittels Vorgelege, Einstellen der gewünschten Drehzahl mittels Potentiometer.

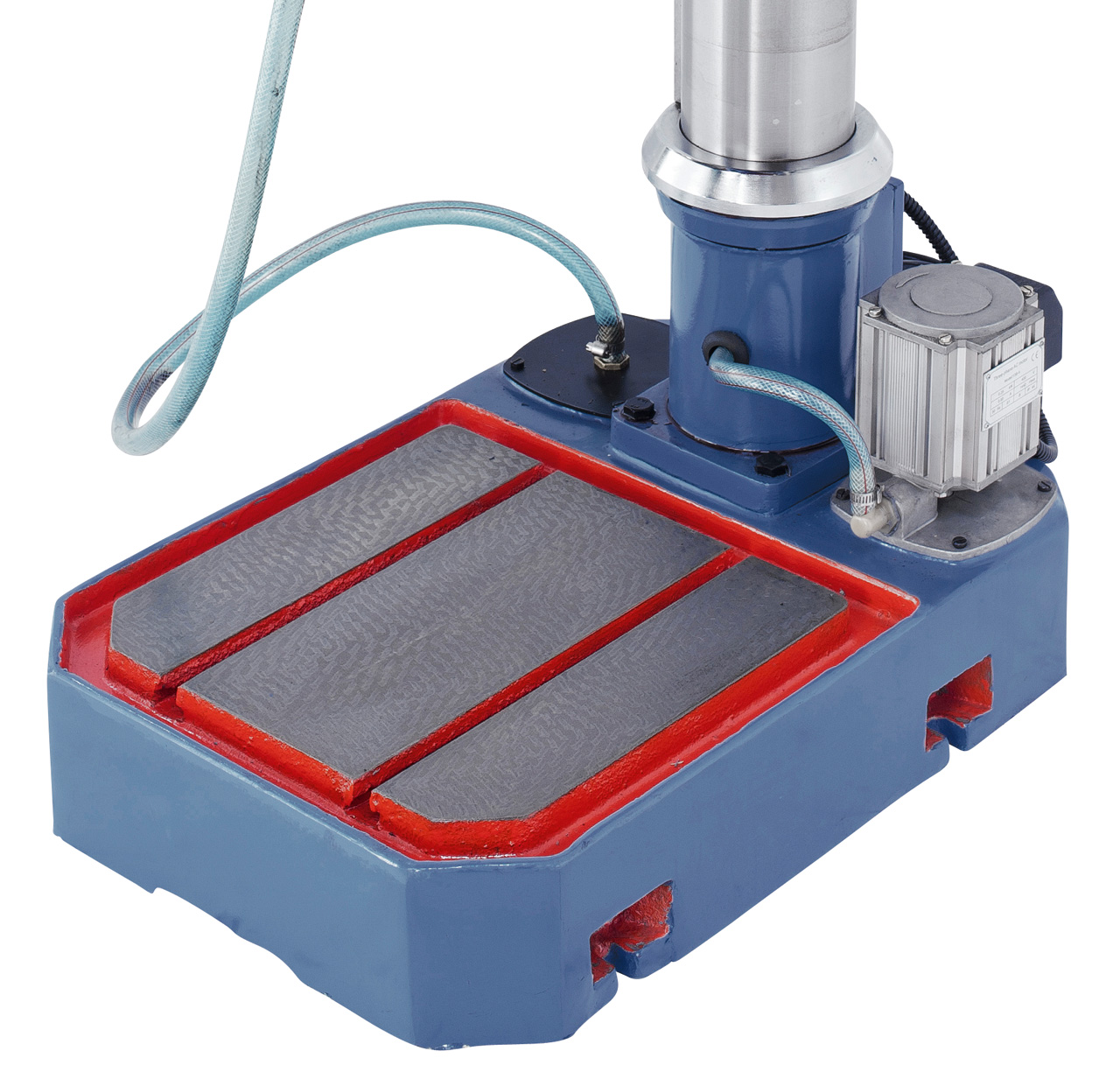

Präzise bearbeiteter Maschinenfuß, serienmäßig mit integrierter Kühlmittelpumpe
Beschreibung:Das Modell GB 30 Vario ist eine schwere Getriebebohrmaschine mit stufenloser Drehzahlregelung, automatischem Pinolenvorschub und digitaler Drehzahlanzeige. Ihren Einsatzbereich findet dieses Modell hauptsächlich in Reparaturbetrieben und im Maschinenbau.
Features:
- Stufenlos regelbare Drehzahl, ideal zum Einstellen der gewünschten Schnittgeschwindigkeit
- Automatischer Werkzeugauswerfer und Gewindeschneideinrichtung serienmäßig
- Elektromechanischer Bohrvorschub, einstellbar von 0,1 - 0,3 mm/U
- Massiver Graugusstisch mit dreh- und schwenkbarer Auflagefläche
- T-Nuten im Maschinenfuß ermöglichen das Aufspannen von hohen Werkstücken
- Garantierte Rundlaufgenauigkeit ? 0,02 mm, in der Pinole gemessen
- Gehärtete und geschliffene Zahnräder sorgen für eine hohe Laufruhe
- Einstellbarer Bohrtiefenanschlag mit leicht ablesbarer Skala
Technische Spezifikation:
| Bohrleistung in Stahl | 32 mm |
| Bohrleistung in Guss | 35 mm |
| Gewindeschneiden max. | M22 |
| Bohrfutter | 1 - 13 mm / B 16 |
| Morsekonus | MK 3 |
| Spindeldrehzahl / 2 Stufen | 70 - 495 / 495 - 3500 U/min |
| Vorschubbereich | 0,1 / 0,2 / 0,3 mm/U |
| Ausladung | 280 mm |
| Abstand Spindel / Tisch max. | 650 mm |
| Abstand Spindel / Bodenplatte | 1120 mm |
| Pinolenhub | 125 mm |
| Säulendurchmesser | 110 mm |
| Tischgröße / T-Nutengröße | 420 x 350 mm / 14 mm |
| Arbeitsfläche Bodenplatte | 340 x 330 mm |
| Motor-Abgabeleistung S1 100% | 1,1 kW |
| Motor-Aufnahmeleistung S6 40% | 1,5 kW |
| Maschinenabmessung (B x T x H) | 500 x 800 x 2100 mm |
| Gewicht ca. | 320 kg |
Lieferumfang:
- Bohrfutterdorn MK 3 / B 16
- Reduzierhülse MK 3 / 2, MK 3 / 1
- Zahnkranzbohrfutter 1 - 13 mm / B 16
- Kühlmitteleinrichtung
- Elektromagnetischer Spindelvorschub
- Gewindeschneideinrichtung
- Automatischer Werkzeugauswerfer
- LED-Maschinenleuchte
- Digitale Drehzahlanzeige
- Erstbefüllung mit Shell Tellus 46

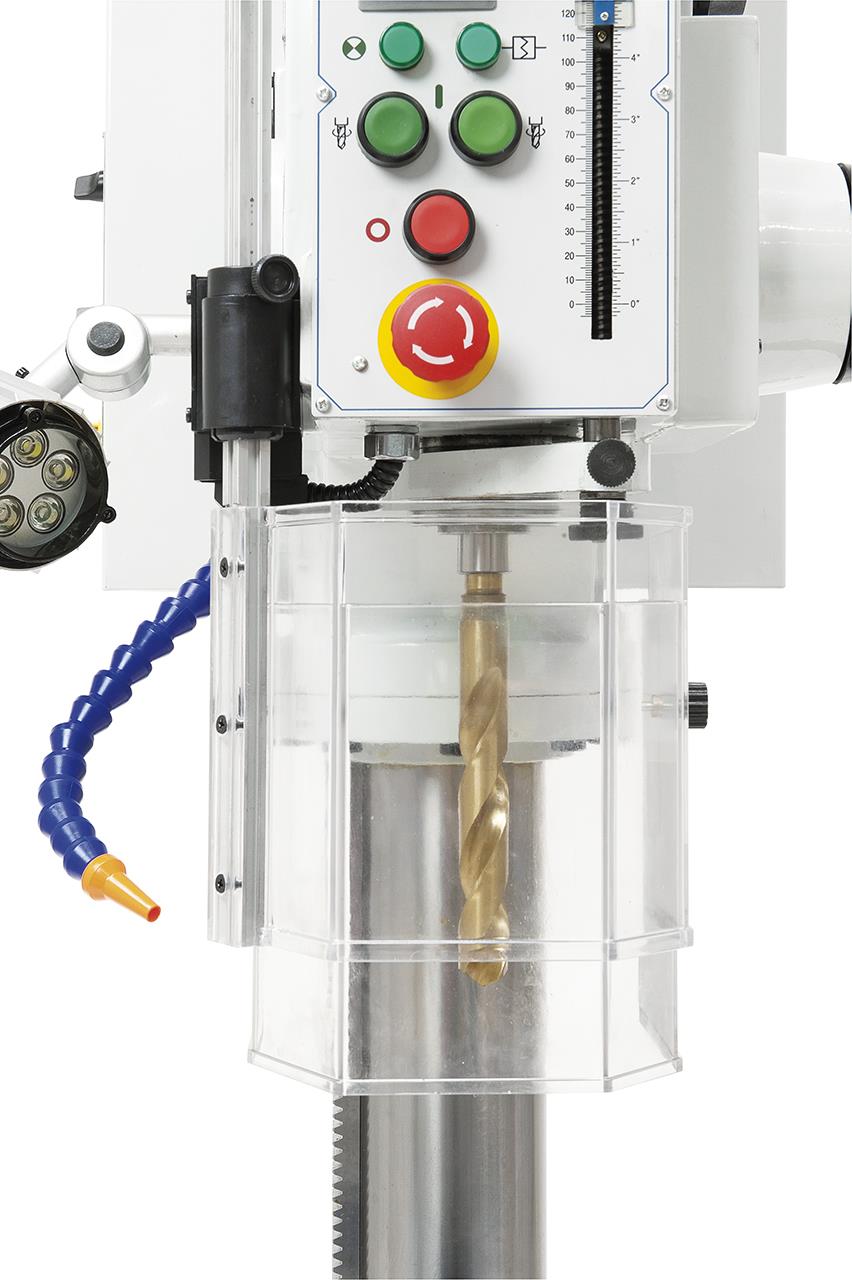

- Höhenverstellbare Schutzabdeckung
Der massive Arbeitstisch mit diagonal verlaufenden T-Nuten ist von -45° bis +45° schwenkbar.
Massiver Getriebekopf mit ergonomisch angebrachten Schaltund Bedienelementen, Digitalanzeige für Drehzahl ist serienmäßig enthalten.
Einfache Vorwahl der Getriebestufe mittels Vorgelege, Einstellen der gewünschten Drehzahl mittels Potentiometer.
Präzise bearbeiteter Maschinenfuß, serienmäßig mit integrierter Kühlmittelpumpe
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
