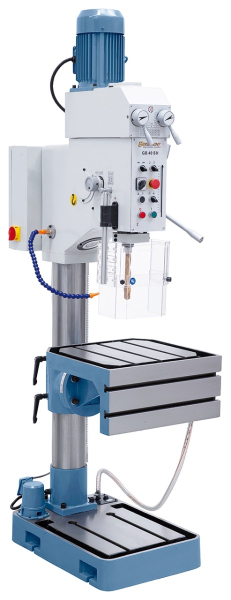

01-1293XL Bernardo Getriebe-Tisch- und Säulenbohrmaschinen GB 40 SN
01-1293XL Bernardo Getriebe-Tisch- und Säulenbohrmaschinen GB 40 SN
Beschreibung:Die Getriebe-Säulenbohrmaschine ist durch ihre robuste Ausführung und großer Leistungsfähigkeit sowohl für Reparaturbetriebe als auch für die industrielle Fertigung verwendbar. Der serienmäßige Winkeltisch bietet zusätzlich vielseitige Aufspannmöglichkeiten, wodurch sich der Einsatzbereich der Maschine erweitert.
Features:
Technische Spezifikation:
Lieferumfang:
Massiver Winkeltisch, dreh- und schwenkbar, für universelle Aufspannmöglichkeiten
Serienmäßig mit 2-fachem automatischem Bohrvorschub ausgestattet.
Einfache Bedienung der Schalt- elemente an der Vorderseite
Beschreibung:Die Getriebe-Säulenbohrmaschine ist durch ihre robuste Ausführung und großer Leistungsfähigkeit sowohl für Reparaturbetriebe als auch für die industrielle Fertigung verwendbar. Der serienmäßige Winkeltisch bietet zusätzlich vielseitige Aufspannmöglichkeiten, wodurch sich der Einsatzbereich der Maschine erweitert.
Features:
- Serienmäßig mit automatischem Spindelvorschub, Gewindeschneideinrichtung und Arbeitsleuchte
- Hohe Laufruhe durch gehärtete und geschliffene Zahnräder
- Geschliffene Grundplatte mit T-Nuten zum Aufspannen von hohen Werkstücken
- Tisch in der Waagrechten um die Säule drehbar, schwenkbar um 90° rechts und links
- Rechts- und Linkslauf der Pinole zum Gewindeschneiden
- Drehzahleinstellung mittels Schalthebel am Getriebekopf
- Garantierte Rundlaufgenauigkeit ? 0,02 mm, in der Pinole gemessen
- Schutzabdeckung mit Endschalter für erhöhte Sicherheit
Technische Spezifikation:
| Bohrleistung max. | 40 mm |
| Gewindeschneiden max. | M24 |
| Bohrfutter | 1 – 16 mm / B 16 |
| Morsekonus | MK 4 |
| Spindeldrehzahl | (18) 50 – 1450 U/min |
| Vorschubbereich | 0,1 / 0,2 mm/U |
| Ausladung | 345 mm |
| Abstand Spindel / Tisch max. | 680 mm |
| Abstand Spindel / Bodenplatte | 1200 mm |
| Pinolenhub | 195 mm |
| Säulendurchmesser | 140 mm |
| Tischgröße / T-Nutengröße | 560 x 520 mm / 18 mm |
| Vertikale Aufspannfläche / T-Nutengröße | 560 x 250 mm / 18 mm |
| Arbeitsfläche Bodenplatte | 505 x 540 mm |
| Motor-Abgabeleistung S1 100% | 0,85 KW / 1,5 KW |
| Motor-Aufnahmeleistung S6 40% | 1,1 kW / 2,2 KW |
| Maschinenabmessung (B x T x H) | 560 x 930 x 2250 mm |
| Gewicht ca. | 495 kg |
Lieferumfang:
- Schnellspannbohrfutter 1 - 16 mm / B 16
- Bohrfutterdorn MK 4 / B 16
- Reduzierhülse MK 4 / 3
- Kühlmitteleinrichtung
- Elektromagnetischer Spindelvorschub
- Gewindeschneideinrichtung
- Erstbefüllung mit Shell Tellus 46
- LED-Maschinenleuchte
- Automatischer Werkzeugauswerfer
- Höhenverstellbare Schutzabdeckung
Massiver Winkeltisch, dreh- und schwenkbar, für universelle Aufspannmöglichkeiten
Serienmäßig mit 2-fachem automatischem Bohrvorschub ausgestattet.
Einfache Bedienung der Schalt- elemente an der Vorderseite
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
