01-1242B Bernardo Getriebe-Tisch- und Säulenbohrmaschinen GHD 25 SN mit digitaler Pinolenhubanzeige
01-1242B Bernardo Getriebe-Tisch- und Säulenbohrmaschinen GHD 25 SN mit digitaler Pinolenhubanzeige

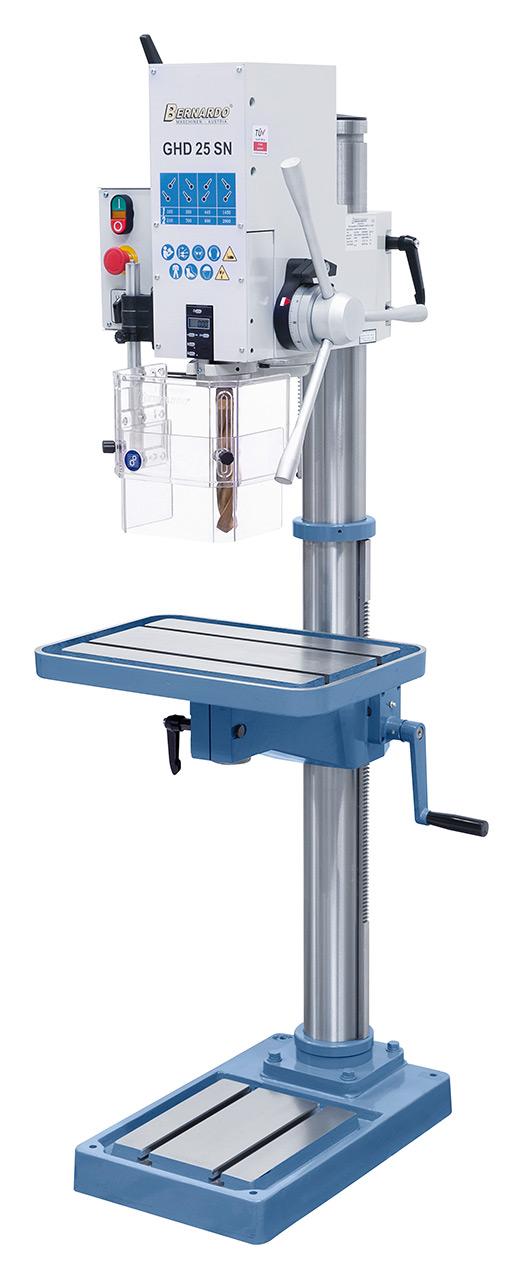

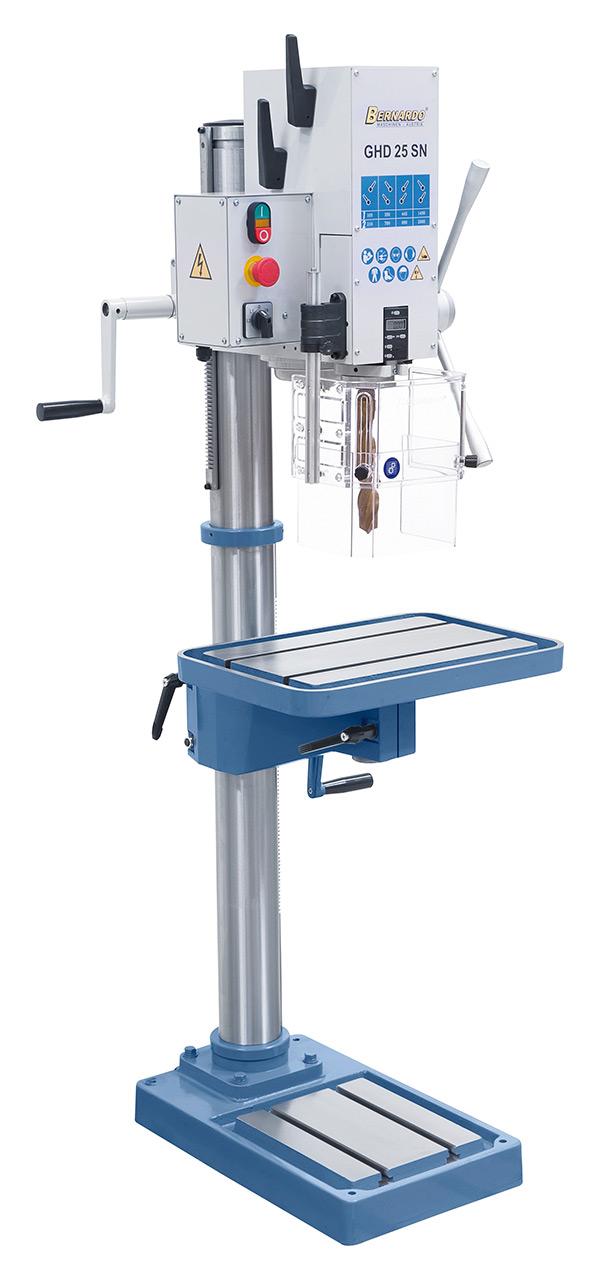

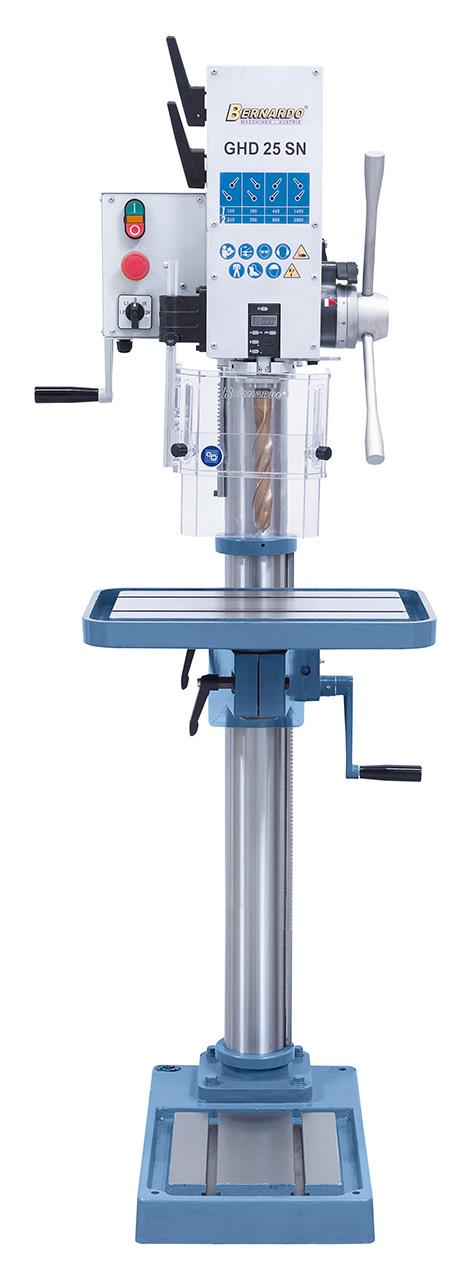

Beschreibung:Die leistungsstarke Getriebe-Säulenbohrmaschine GHD 25 SN zeichnet sich durch ihre robuste und vibrationsfreie Bauweise aus. Ihren Einsatzbereich findet dieses Modell in Reparaturbetrieben, mechanischen Werkstätten, aber auch im Ausbildungsbereich.
Features:
Technische Spezifikation:
Lieferumfang:
Geschliffener Arbeitstisch mit parallel verlaufenden T-Nuten.

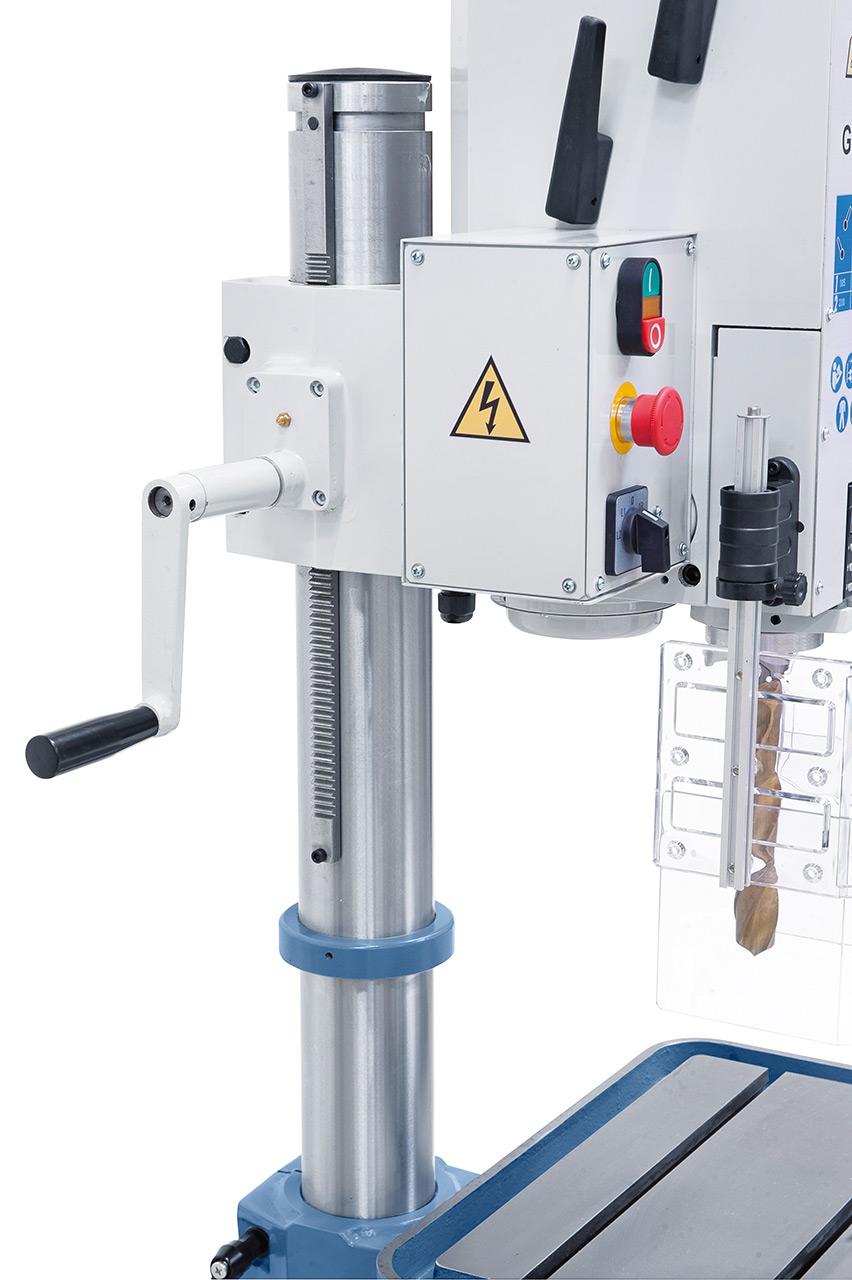

Einfache Höhenverstellung des Bohrkopfes mittels Kurbel.

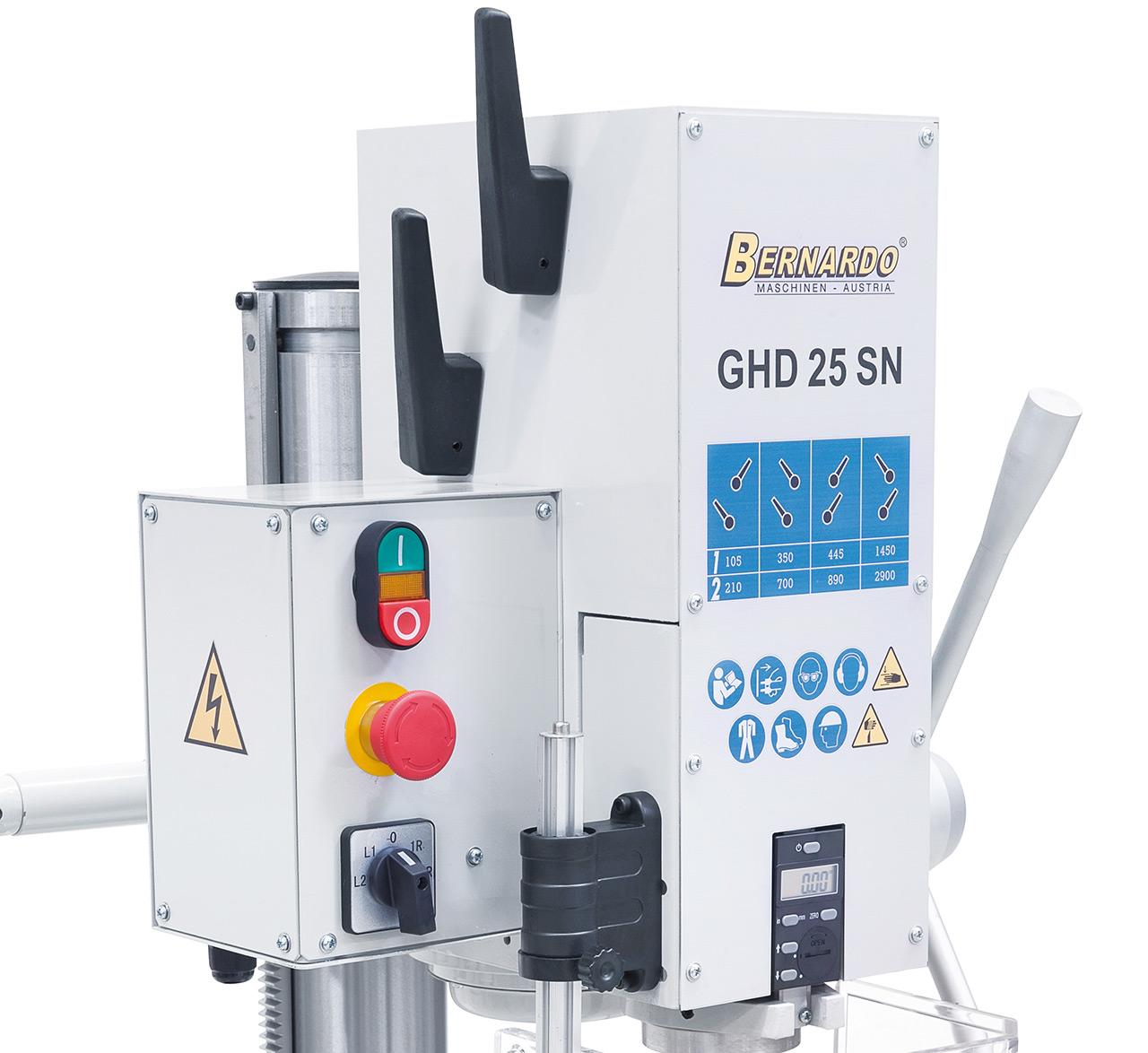

Schnelles und einfaches Einstellen der Drehzahl bzw. der Drehrichtung.

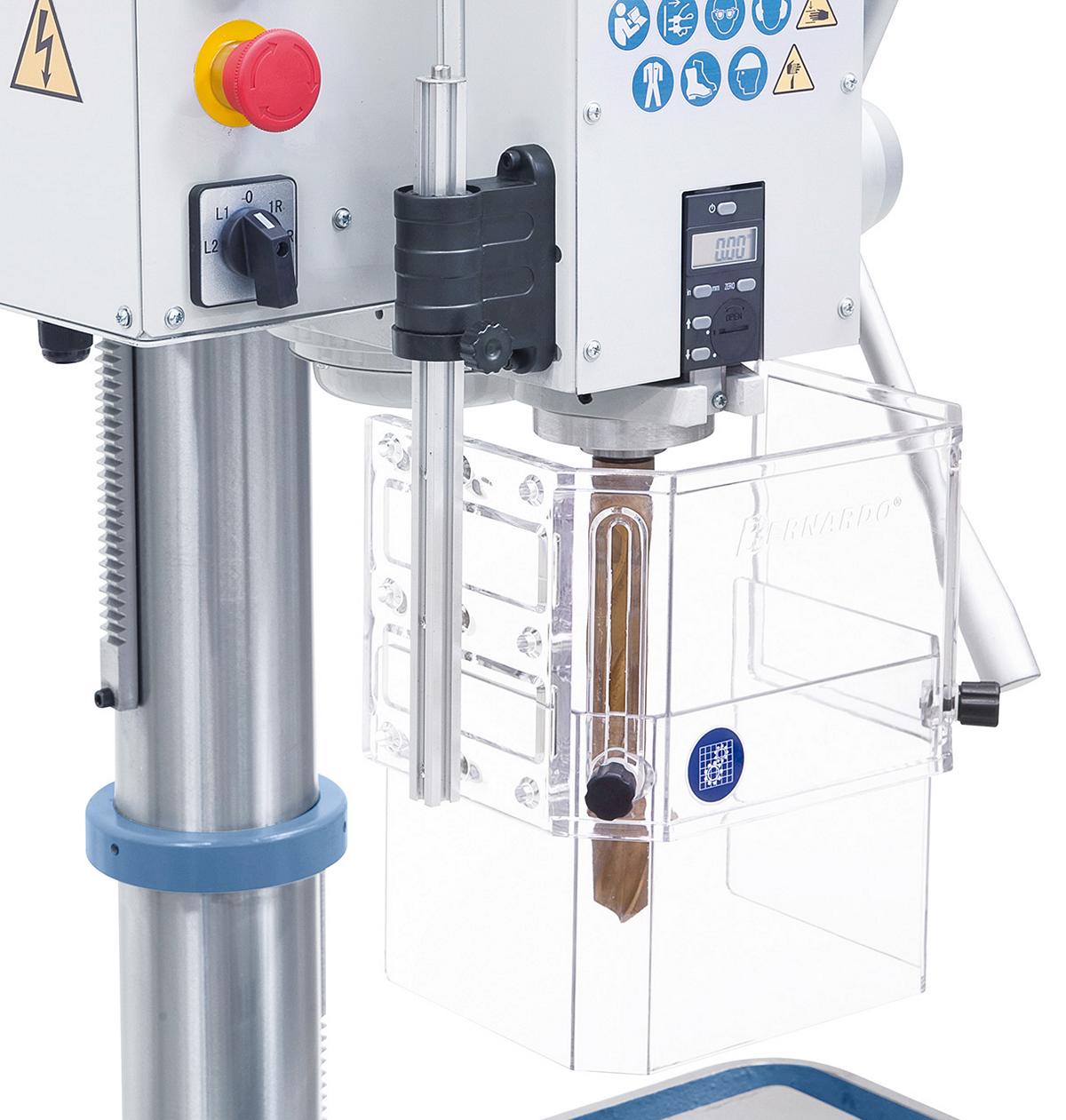

Hohe Sicherheit durch höhenverstellbaren Futterschutz mit Mikroschalter.
Beschreibung:Die leistungsstarke Getriebe-Säulenbohrmaschine GHD 25 SN zeichnet sich durch ihre robuste und vibrationsfreie Bauweise aus. Ihren Einsatzbereich findet dieses Modell in Reparaturbetrieben, mechanischen Werkstätten, aber auch im Ausbildungsbereich.
Features:

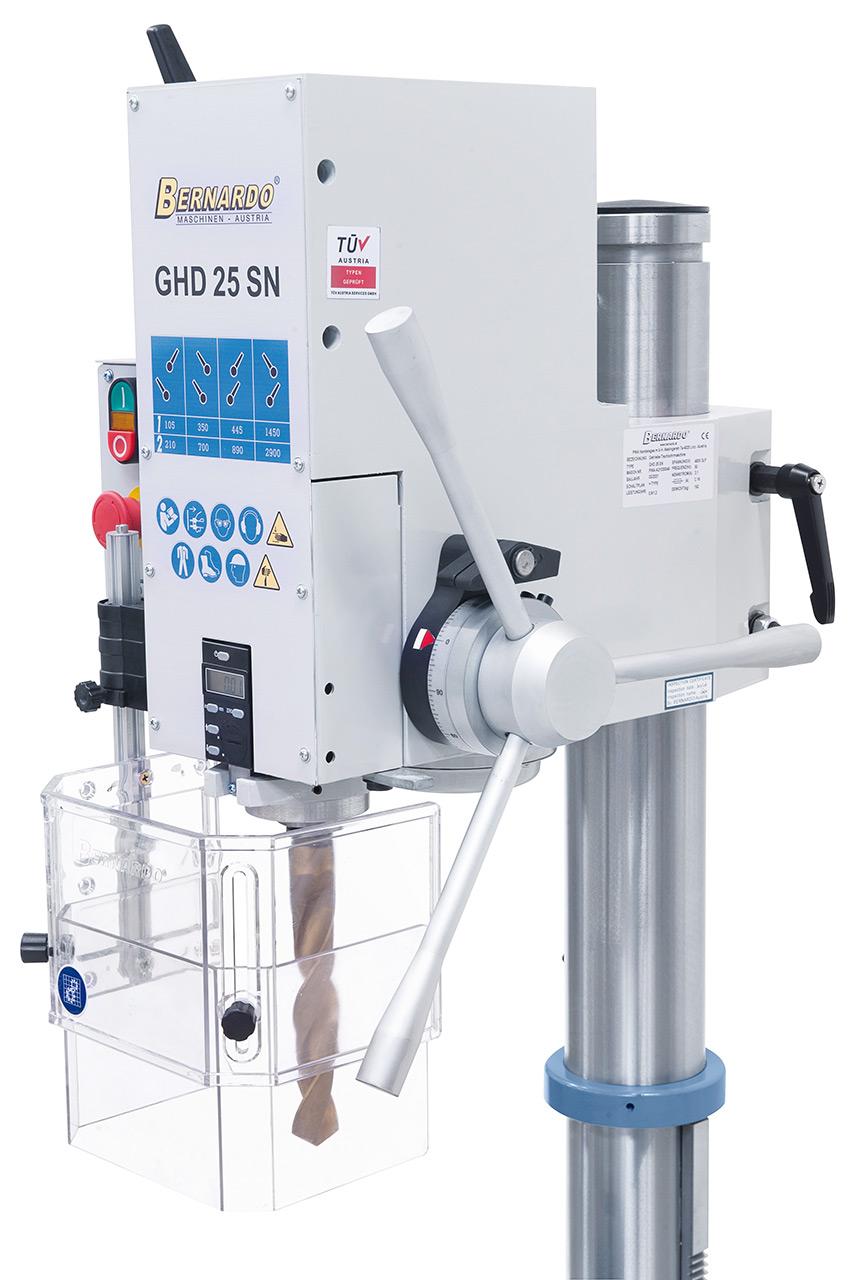

- Digitale Pinolenhubanzeige für komfotables Arbeiten
- Hoher Wirkungsgrad und ruhiger Lauf durch schrägverzahnte Zahnräder in Kombination Stahl gegen verstärktes Fibermaterial
- Bearbeiteter Maschinenfuß zum Aufspannen von besonders hohen Werkstücken
- Getriebekopf und Arbeitstisch um 360° drehbar und höhenverstellbar
- Qualitätskugellager sorgen für eine hohe Rundlaufgenauigkeit
- Drehrichtungsschalter für Rechts- und Linkslauf zum Gewindeschneiden
- Schrägverzahntes Getriebe für optimale Kraftübertragung
- Stabile und geschliffene Stahlsäule, ausgelegt für hohe Beanspruchung
- 8 schaltbare Drehzahlen durch leistungsstarken 2-Stufen-Antriebsmotor
Technische Spezifikation:
| Bohrleistung max. | 25 mm |
| Gewindeschneiden max. | M10 |
| Schnellspannbohrfutter | 1 - 16 mm / B 16 |
| Morsekonus | MK 3 |
Spindeldrehzahl | (8) 105 - 2900 U/min |
| Ausladung | 255 mm |
| Abstand Spindel / Tisch max. | 820 mm |
| Abstand Spindel / Bodenplatte | 1235 mm |
| Pinolenhub | 120 mm |
| Säulendurchmesser | 100 mm |
| Tischgröße / T-Nutengröße | 500 x 350 mm / 14 mm |
| Arbeitsfläche Bodenplatte | 250 x 290 mm |
| Motor-Abgabeleistung S1 100% | 0,65 / 1,2 kW (400 V) |
| Motor-Aufnahmeleistung S6 40% | 0,90 / 1,7 kW (400 V) |
| Maschinenabmessung (B x T x H) | 600 x 600 x 1800 mm |
| Gewicht ca. | 200 kg |
Lieferumfang:
- Schnellspannbohrfutter 1 - 16 mm / B 16
- Bohrfutterdorn MK 3 / B 16
- Reduzierhülse MK 3 / 2, MK 3 / 1
- Digitale Bohrtiefenanzeige
- Automatischer Werkzeugauswerfer
- Rechts-Linkslaufeinrichtung
- Höhenverstellbare Schutzabdeckung
Geschliffener Arbeitstisch mit parallel verlaufenden T-Nuten.
Einfache Höhenverstellung des Bohrkopfes mittels Kurbel.
Schnelles und einfaches Einstellen der Drehzahl bzw. der Drehrichtung.
Hohe Sicherheit durch höhenverstellbaren Futterschutz mit Mikroschalter.
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
