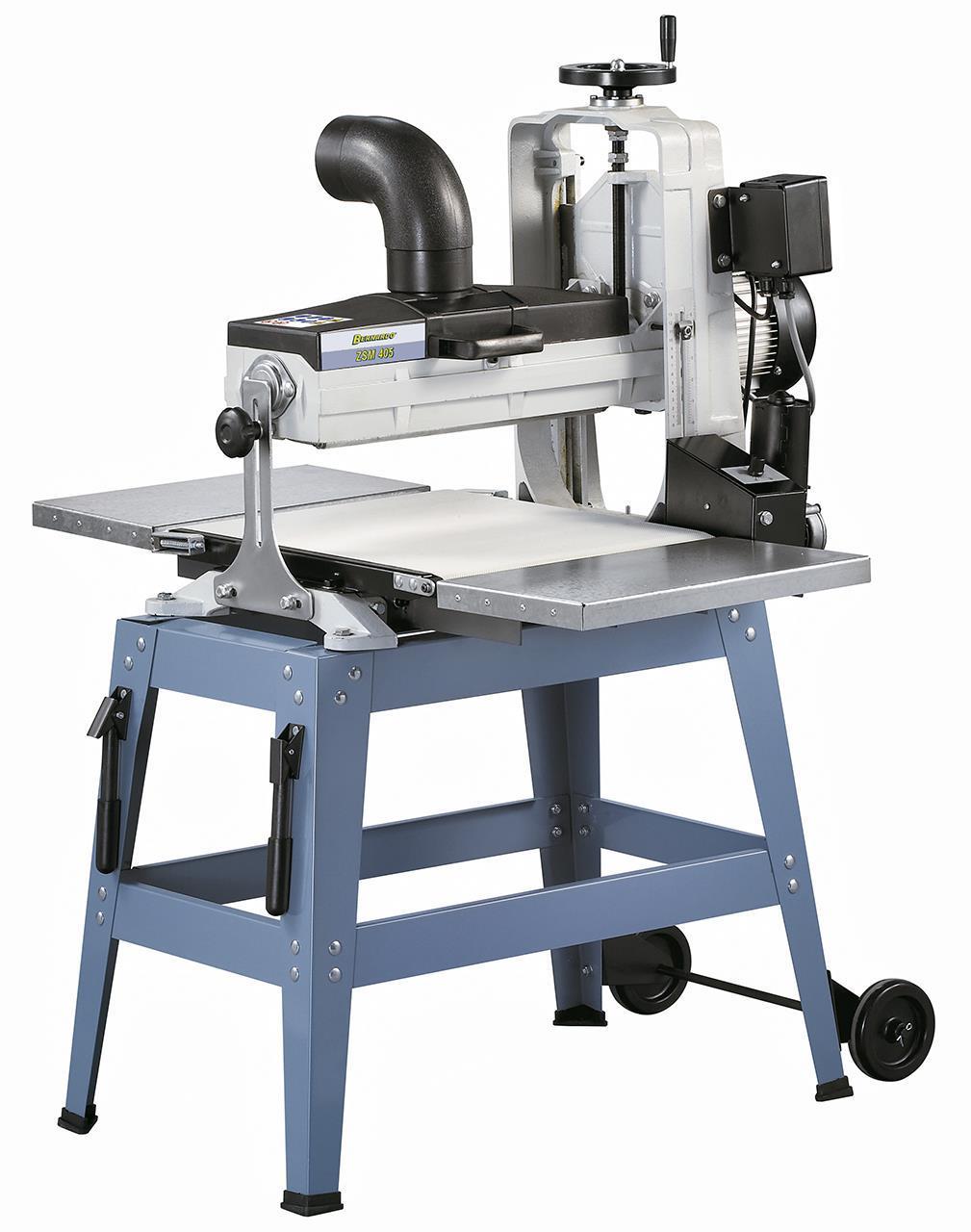

11-4359 Bernardo Zylinderschleifmaschinen ZSM 405 - 400 V
11-4359 Bernardo Zylinderschleifmaschinen ZSM 405 - 400 V
Beschreibung:Die Zylinderschleifmaschine ZSM 405 ist für Schleifarbeiten bis 810 mm Breite geeignet. Die Vorschubgeschwindigkeit des Förderbandes kann stufenlos an das Werkstück angepasst werden wodurch optimale Schleifergebnisse erzielt werden. Anwendung findet dieses Modell vorwiegend beim ambitionierten Heimwerker.
Features:
Technische Spezifikation:
Lieferumfang:
Schnellspannsystem zum Befestigen des Schleifbandes.
Aufklappbare Absaughaube zum Wechseln des Schleifbandes.
Klemmsystem zum Fixieren der Schleifeinheit.
Vergrößerte Auflagefläche durch beidseitige Tischverlängerungen.
Stabiles Führungssystem, Höhenverstellung mittels Handrad.
Inklusive Fahrwerk.

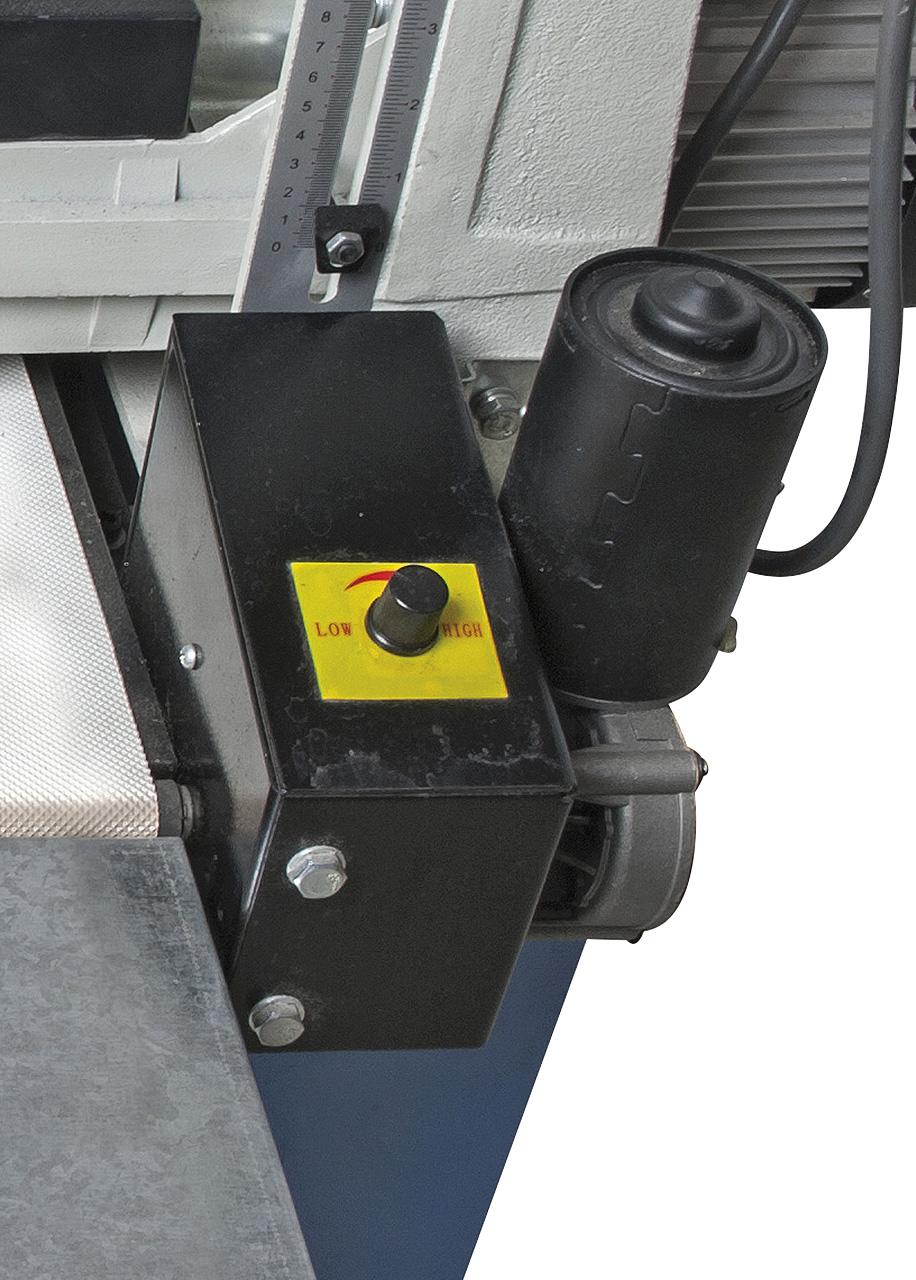

Variabel einstellbare Vorschubgeschwindigkeit
Anwendungsbeispiel: Rahmenschleifen
Beschreibung:Die Zylinderschleifmaschine ZSM 405 ist für Schleifarbeiten bis 810 mm Breite geeignet. Die Vorschubgeschwindigkeit des Förderbandes kann stufenlos an das Werkstück angepasst werden wodurch optimale Schleifergebnisse erzielt werden. Anwendung findet dieses Modell vorwiegend beim ambitionierten Heimwerker.
Features:
- Variabel einstellbare Vorschubgeschwindigkeit des Förderbandes
- Geeignet für die Verwendung von handelsüblichem Schleifl einen
- Exakte Höheneinstellung der Schleifeinheit mittels Skala
- Schleifeinheit wird mittels Handrad und Skala an die Werkstückdicke angepasst
- Serienmäßig mit Absaugstutzen, zum Anschluss einer Absauganlage für einen sauberen Arbeitsplatz
- Leistungsstarker Antriebsmotor für beste Schleifergebnisse
- Bei Nichtverwendung der seitlichen Abstützung kann man in zwei Schleifdurchgängen die Maschine bis zur doppelten Schleifbreite nutzen, z.B. für Rahmen, etc.
Technische Spezifikation:
| Max. Schleifbreite | 405 mm (810 mm) |
| Min. Schleiflänge | 60 mm |
| Werkstückdicke, min. / max. | 5 – 80 mm |
| Tischabmessung (L x B) | 470 x 425 mm |
| Beidseitige Tischverlängerung (L x B) | 245 x 425 mm |
| Arbeitshöhe | 695 mm |
| Schleifwalze | Ø 130 x 410 mm |
| Vorschub stufenlos | 0,5 - 3 m/min |
| Drehzahl | 1420 U/min |
| Absauganschluss Ø | 100 mm |
| Motorleistung | 1,1 kW (1,5 PS) |
| Spannung | 400 V |
| Maschinenabmessung (B x T x H) | 950 x 1030 x 1290 mm |
| Gewicht ca. | 86 kg |
Lieferumfang:
- Schleifband K100
- Beidseitige Verlängerungstische
- Untergestell mit Fahrwerk

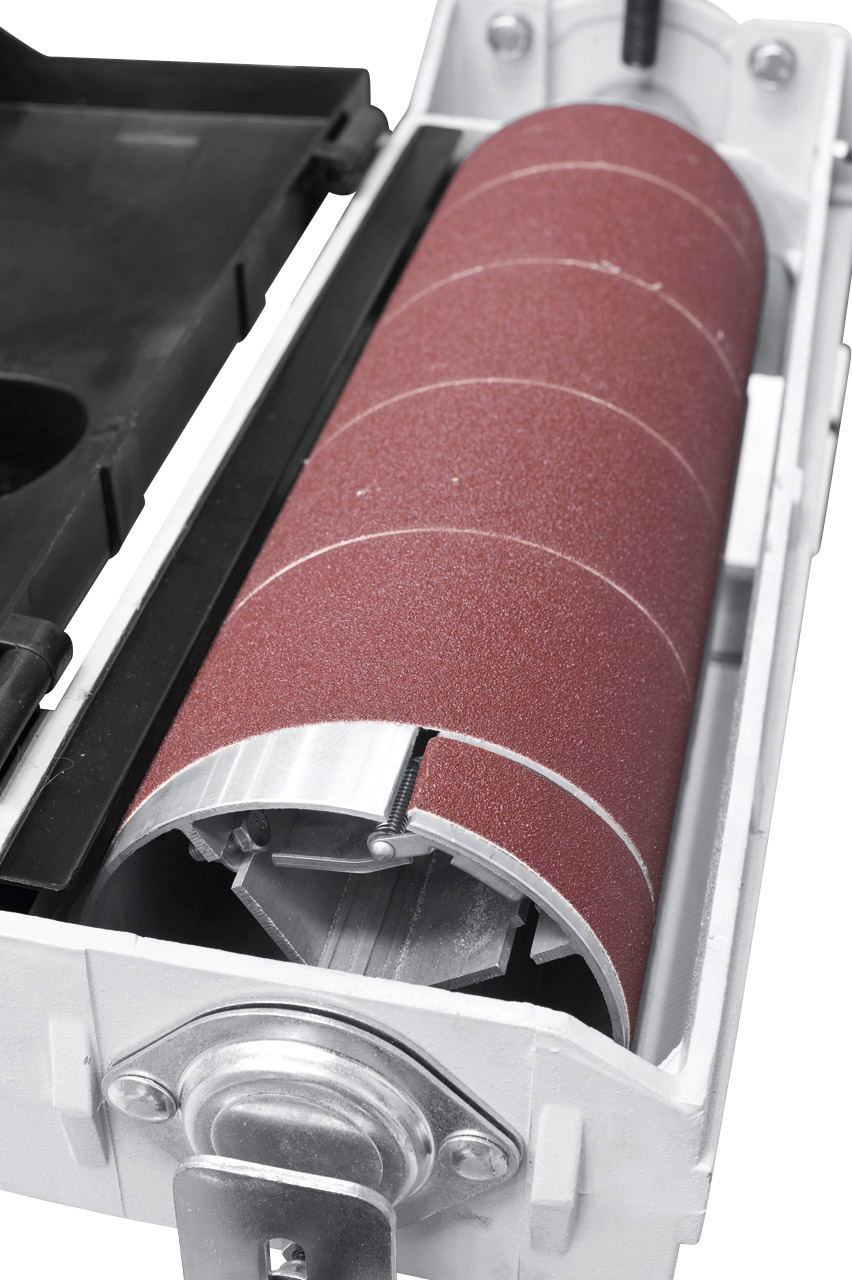

Schnellspannsystem zum Befestigen des Schleifbandes.
Aufklappbare Absaughaube zum Wechseln des Schleifbandes.

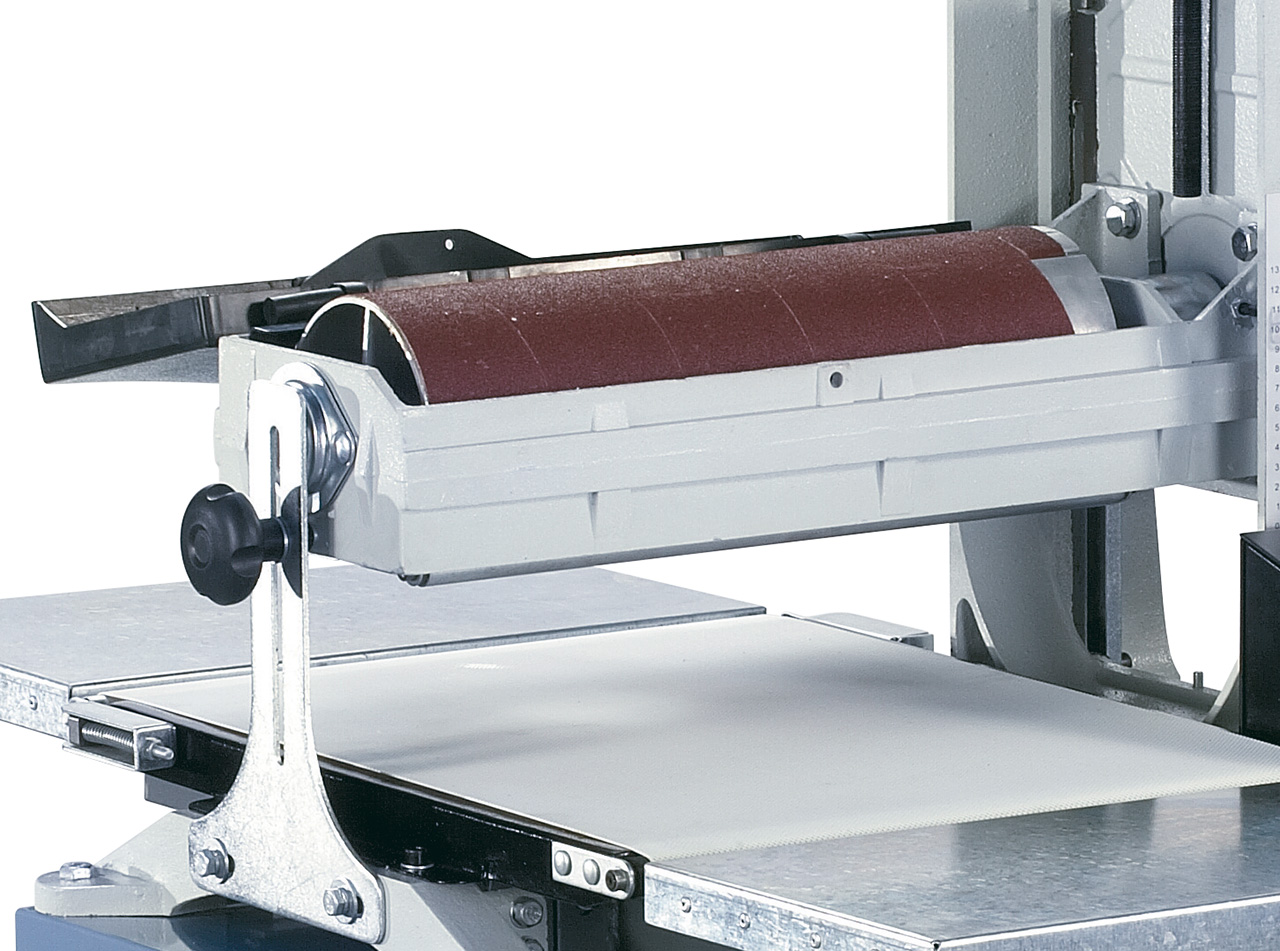

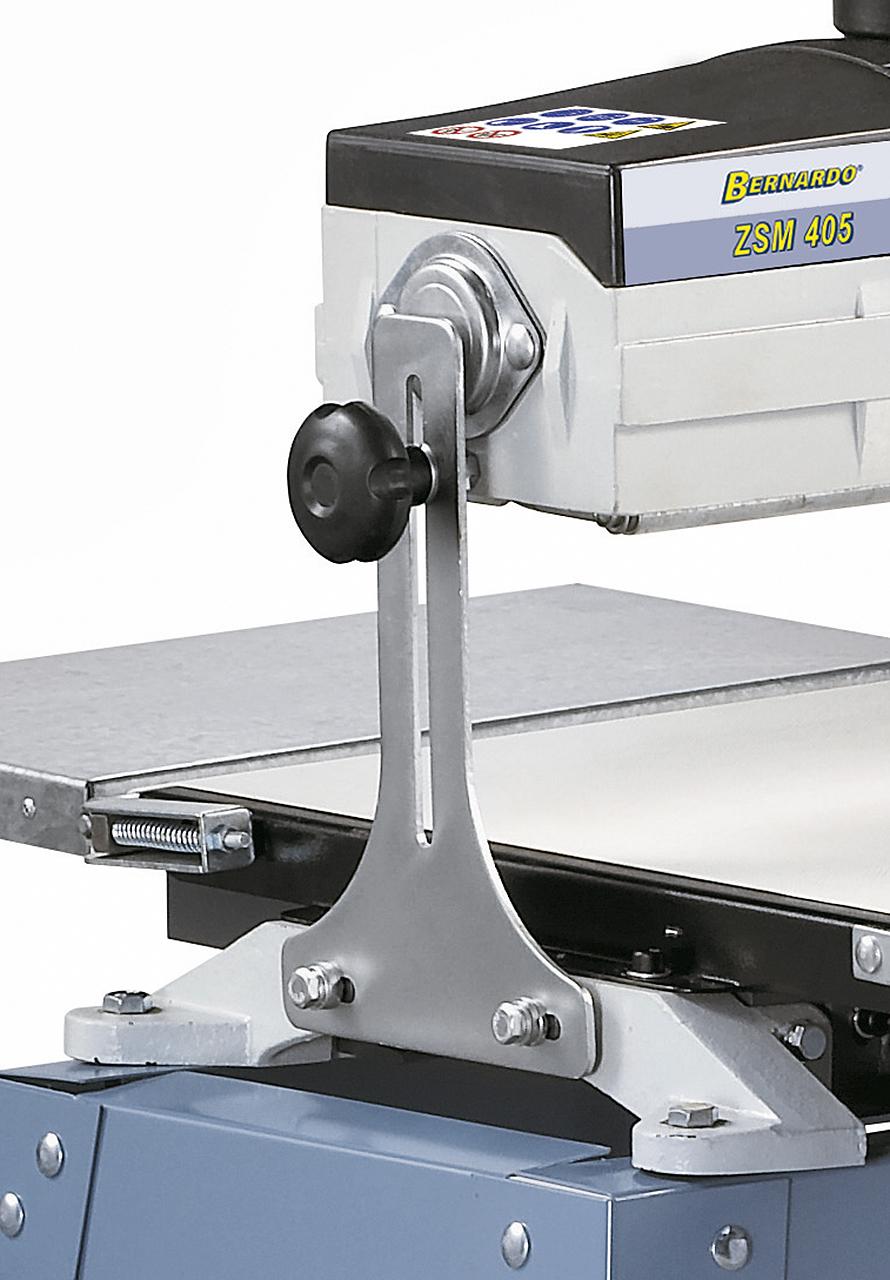

Klemmsystem zum Fixieren der Schleifeinheit.

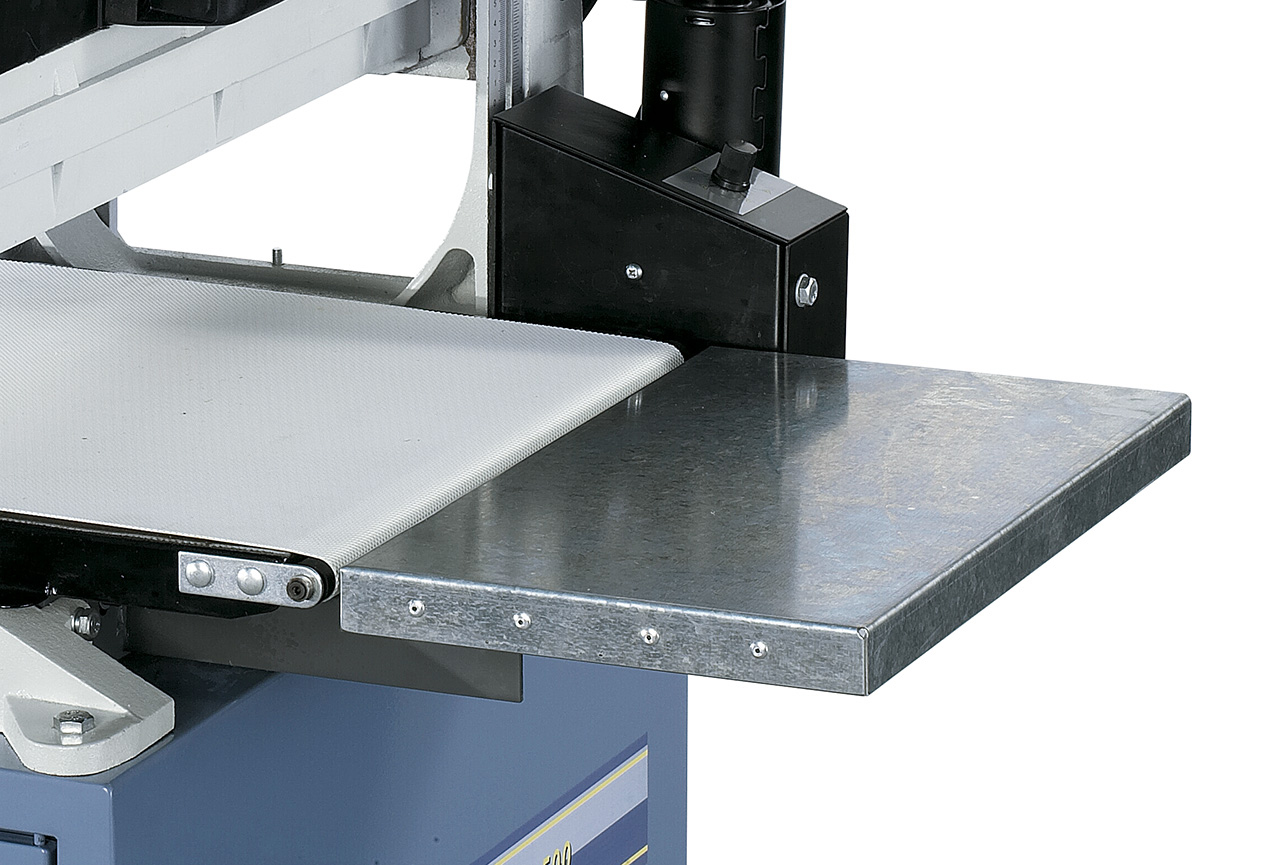

Vergrößerte Auflagefläche durch beidseitige Tischverlängerungen.

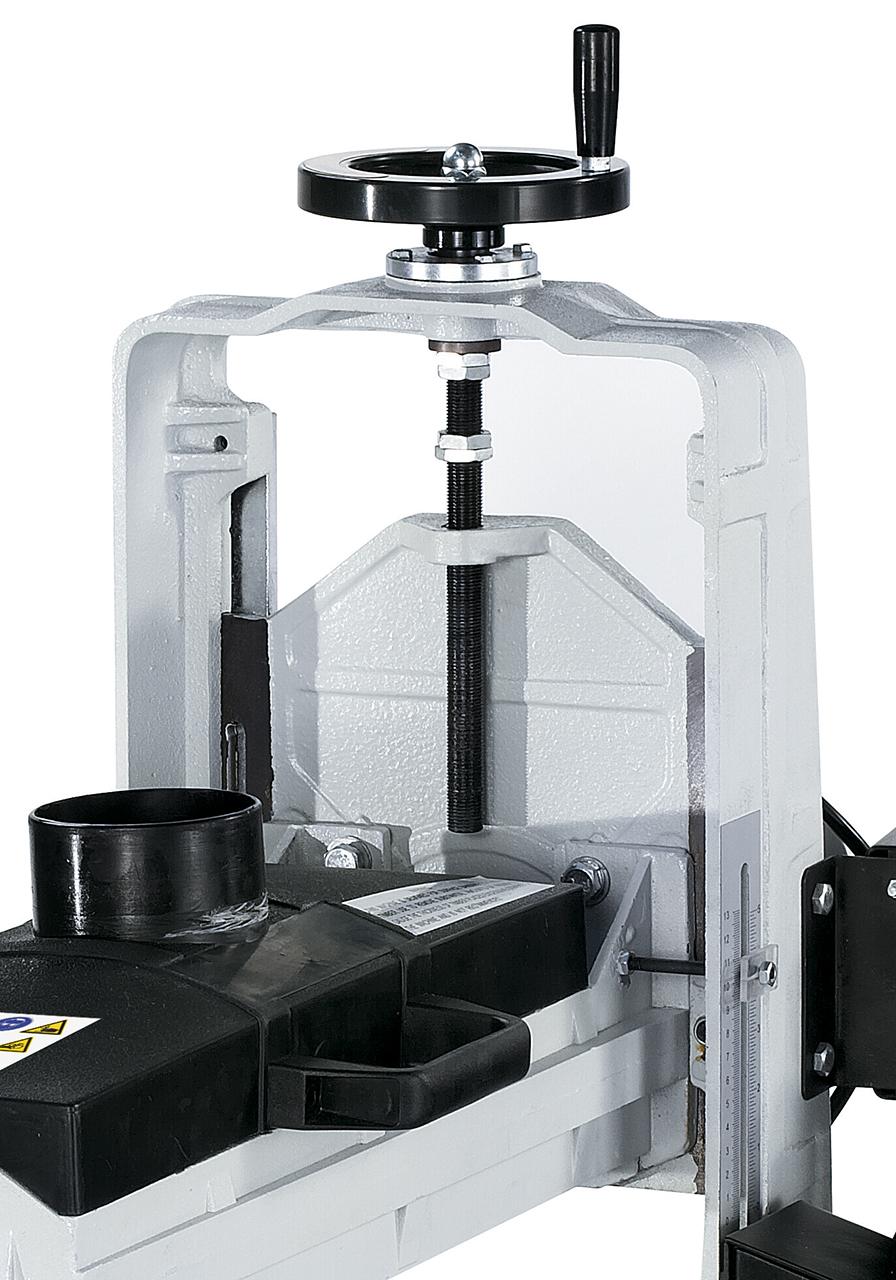

Stabiles Führungssystem, Höhenverstellung mittels Handrad.

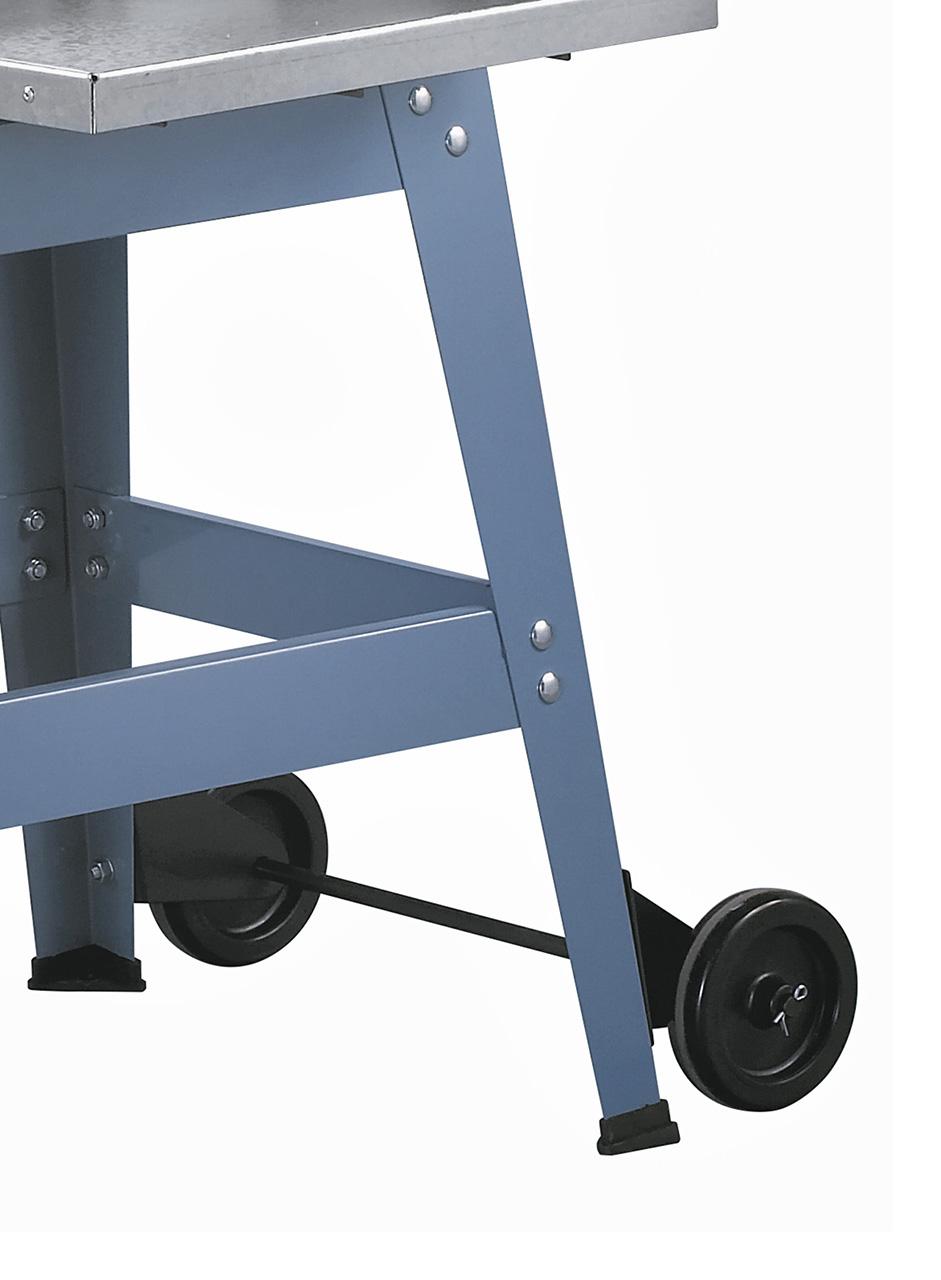

Inklusive Fahrwerk.
Variabel einstellbare Vorschubgeschwindigkeit

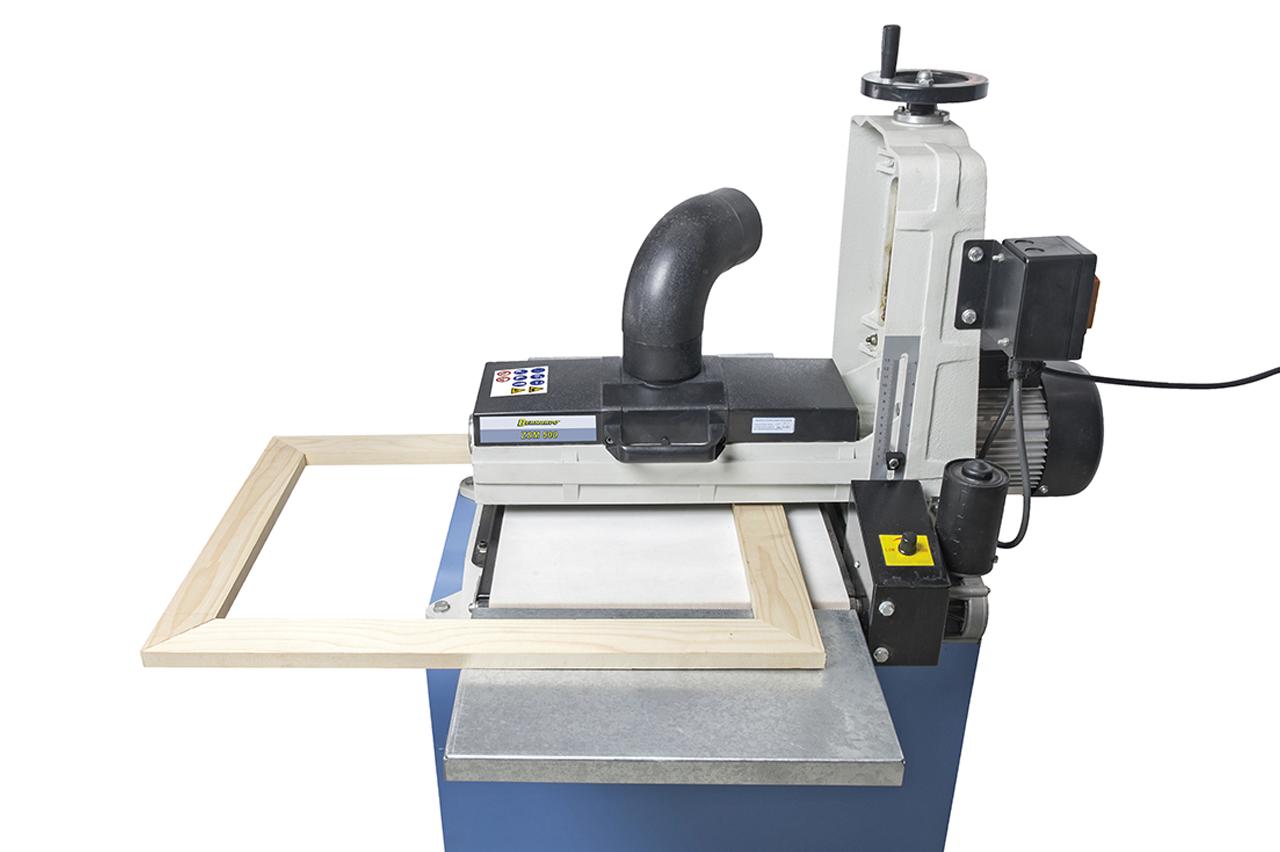

Anwendungsbeispiel: Rahmenschleifen
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
