09-1022 Bernardo Universal-Zimmereitischkreissäge UZT 400
09-1022 Bernardo Universal-Zimmereitischkreissäge UZT 400
Beschreibung:Mit der Universal-Zimmereitischkreissäge UZT 400 können sowohl Kapp- als auch Längsschnitte durchgeführt werden. Durch den Drehteller und das schwenkbare Sägeblatt ergeben sich viele Anwendungsmöglichkeiten wie z.B. Schifter-, Längs-, Gehrungskappschnitt, gerader Kappschnitt. Dadurch ist das Herstellen von Kehlund Gratsparen sowie das Schneiden von Trauf- bzw. Keilbohlen problemlos möglich.
Features:
Technische Spezifikation:
* Option
Lieferumfang:
Standardausführung
Abbildung mit optionaler Zufuhr- und Abfuhrrollenbahn.
Die Schutzhaube folgt der Bewegung des Sägeblattes
Paralleler Auftrennschnitt
Sägen mit Schiebetisch
Gehrungskappschnitt 90° + 45°
Schifterschnitt 45°
Gerader Kappschnitt 90°
Inklusive Fahrwerk für leichten Standortwechsel
Beschreibung:Mit der Universal-Zimmereitischkreissäge UZT 400 können sowohl Kapp- als auch Längsschnitte durchgeführt werden. Durch den Drehteller und das schwenkbare Sägeblatt ergeben sich viele Anwendungsmöglichkeiten wie z.B. Schifter-, Längs-, Gehrungskappschnitt, gerader Kappschnitt. Dadurch ist das Herstellen von Kehlund Gratsparen sowie das Schneiden von Trauf- bzw. Keilbohlen problemlos möglich.
Features:
- Drehteller bis 90° sowie Sägeblatt bis 45° gleichzeitig verstellbar
- Ideales Arbeitsgerät für den professionellen Heimwerker zum Bau von z.B. Carports, Garten-, Hundehütten, Vordächer, ...usw.
- Kappschnitte erfolgen mittels Hebel, das Sägeaggregat wird von unten nach oben geführt
- Stabiles und leicht verstellbares Sägeaggregat für Schnitthöhen bis 120 mm

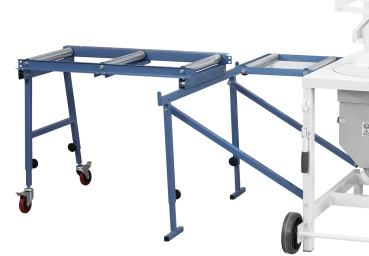

- Die optional erhältliche Zufuhr- und Abfuhrrollenbahn ist unentbehrlich um das volle Potential dieser Maschine auszuschöpfen
- Leicht zu bedienende Sägestation für verschiedenste Schnittarbeiten
- Für optimale Arbeitsbedingungen kann an der Sägeblattschutzhaube bzw. am Sägeaggregat eine Absauganlage angeschlossen werden
Technische Spezifikation:
| Tischabmessung | 945 x 715 mm |
| Max. Sägeblattdurchmesser | 400 x 30 mm |
| Max. Schnitthöhe 90° / 45° | 120 / 90 mm |
| Tischhöhe | 845 mm |
| Verschiebbarer Zufuhrrollenbahn (Option) | 1000 x 550 mm |
| Verschiebbare Abfuhrrollenbahn (Option) | 1000 x 550 mm |
| Drehzahl Hauptsägeblatt | 2800 U/min |
| Absauganschluss Ø oben / unten | 100 / 100 mm |
| Motor-Abgabeleistung S1 100% | 2,8 kW (3,8 PS) |
| Motor-Aufnahmeleistung S6 40% | 3,9 kW (5,3 PS) |
| Spannung | 400 V |
| Maschinenabmessung (B x T x H) | 1350 x 1400 x 1200 mm |
| Maschinenabmessung mit Rollenbahnen* | 3500 x 1400 x 1200 mm |
| Gewicht ca. | 210 kg |
Lieferumfang:

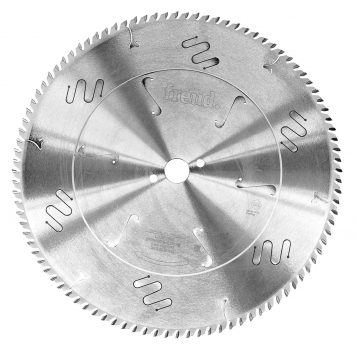

- HM-Sägeblatt 400 x 4,0 x 30 mm, Z 28
- Sägeblattschutzhaube mit Absauganschluss
- Schiebetisch
- Fahrwerk
- Werkzeugfach
- Schiebestock

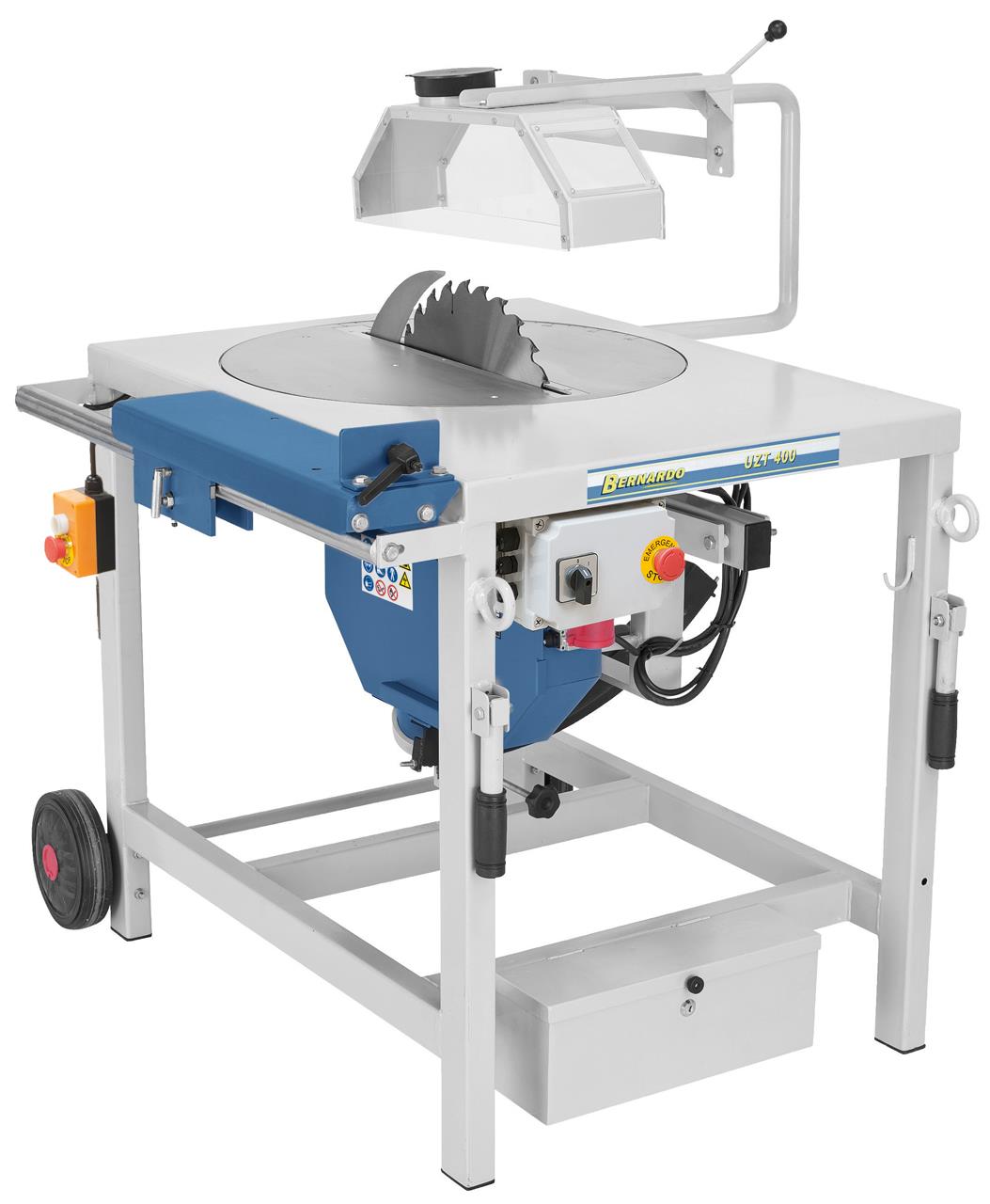

Standardausführung

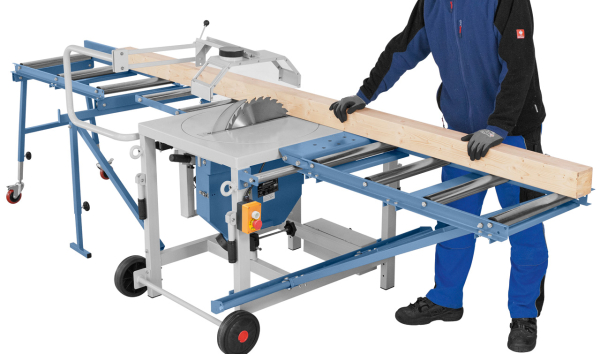

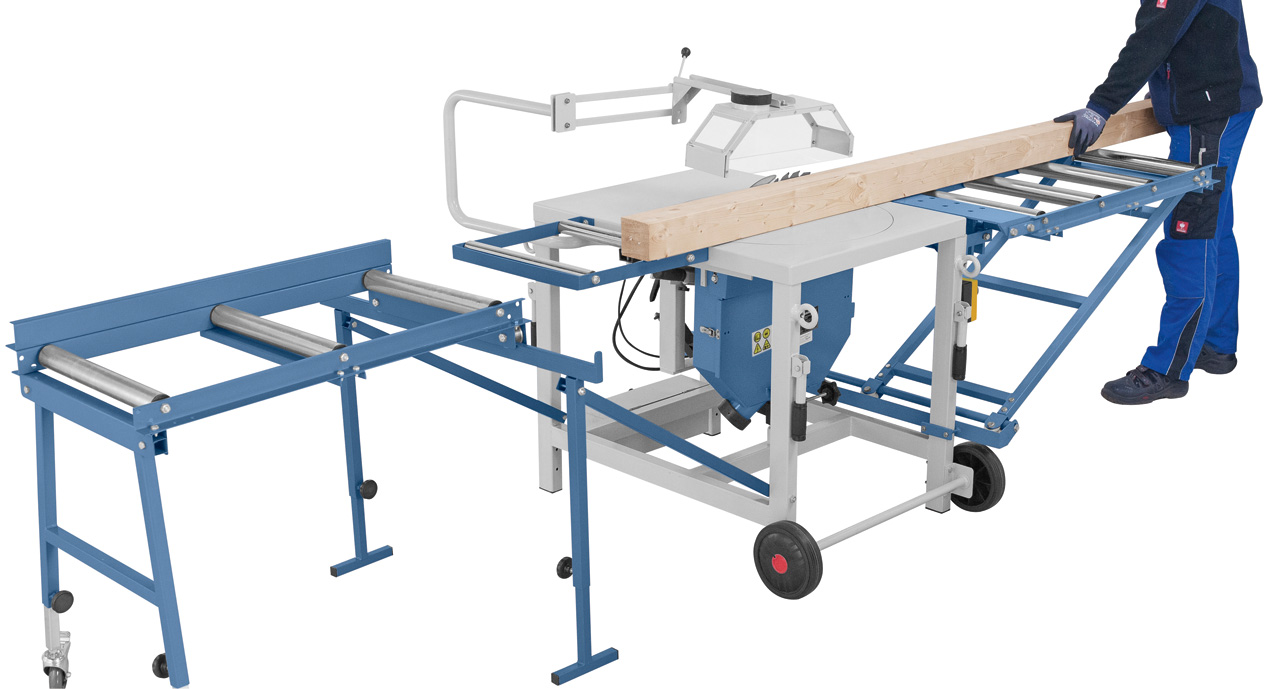

Abbildung mit optionaler Zufuhr- und Abfuhrrollenbahn.
Die Schutzhaube folgt der Bewegung des Sägeblattes
Paralleler Auftrennschnitt
Sägen mit Schiebetisch
Gehrungskappschnitt 90° + 45°
Schifterschnitt 45°
Gerader Kappschnitt 90°
Inklusive Fahrwerk für leichten Standortwechsel
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
