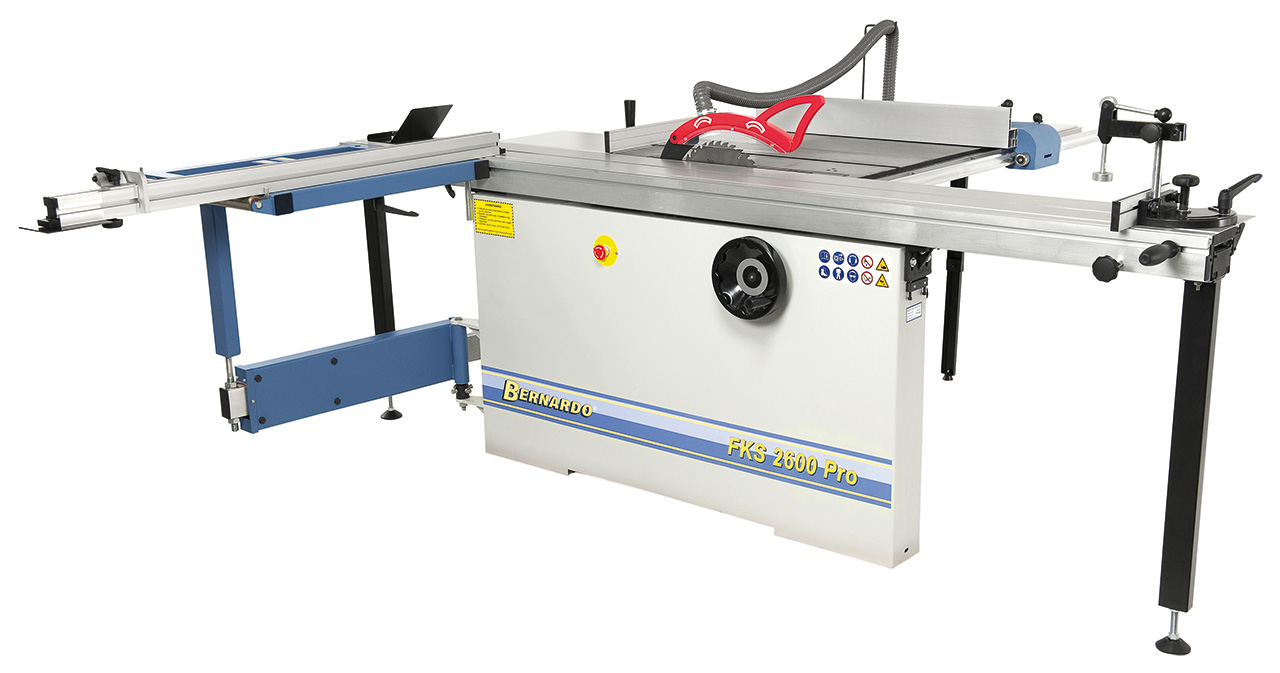

09-1126 Bernardo Formatkreissägen FKS 2600 Pro
09-1126 Bernardo Formatkreissägen FKS 2600 Pro
Beschreibung:Die Formatkreissägen der FKS Pro-Serie sind je nach Anwendung wahlweise mit drei verschiedenen Tischlängen lieferbar (2600 / 2800 / 3200 mm). Serienmäßig ausgestattet mit einem 3,8 kW Motor und einem Sägeblatt mit 315 mm Durchmesser für Schnitthöhen bis 100 mm, sowie einem Vorritzaggregat für ein ausreißfreies Bearbeiten beschichteter Plattenwerkstoffe.
Features:
Technische Spezifikation:
Lieferumfang:
Der Sägeblattschutz mit integriertem Absaugstutzen ist am Spaltkeil befestigt. Serienmäßig mit Vorritzaggregat ausgestattet.
Schnelle und einfache Höhenverstellung des Sägeblattes mittels ergonomisch angebrachtem Handrad.
Abklappbarer Parallelanschlag mit mikrometrischer Feineinstellung (Vorteil bei großen Platten)
Der Parallelanschlag mit stabiler Rundstangenführung (40 mm) ist für Schnittbreiten bis 1200 mm verwendbar.
Gehrungsanschlag für kleine Werkstücke, über die ganze Tischlänge verschiebbar
Der stufenlos schwenkbare (2 x 45°) Teleskopanschlag kann wahlweise vorne oder hinten am Auslegertisch montiert werden.
Beschreibung:Die Formatkreissägen der FKS Pro-Serie sind je nach Anwendung wahlweise mit drei verschiedenen Tischlängen lieferbar (2600 / 2800 / 3200 mm). Serienmäßig ausgestattet mit einem 3,8 kW Motor und einem Sägeblatt mit 315 mm Durchmesser für Schnitthöhen bis 100 mm, sowie einem Vorritzaggregat für ein ausreißfreies Bearbeiten beschichteter Plattenwerkstoffe.
Features:
- Wichtiges Leistungsmerkmal: Sägeblattdurchmesser 315 mm auch bei montiertem Vorritzaggregat verwendbar
- Solider Auslegertisch mit Rolle und Teleskoparm für größtmögliche Stabilität
- Eloxierter Aluminium-Formatschiebetisch in 3 verschiedenen Längen lieferbar
- Starker Antriebsmotor für konstante Schnittgeschwindigkeit, auch bei 100 mm Schnitthöhe
- Gehrungsanschlag und Niederhalter über die gesamte Schlittenlänge verschiebbar
- Großdimensionierter Arbeitstisch und serienmäßige Tischverbreiterung für Schnittbreiten bis 1200 mm
- Ausziehbarer Teleskopanschlag (bis 2260 mm) am Auslegertisch vorne und hinten montierbar, stufenlos schwenkbar von 90° bis 45°
- Aluminium-Parallelanschlag mit mikrometrischer Feineinstellung
- Stabiles Sägeaggregat garantiert vibrationsfreies und präzises Arbeiten
Technische Spezifikation:
| Tischabmessung | 800 x 380 mm |
| Formattisch | 2600 x 270 mm |
| Besäumlänge | 2600 mm |
| Max. Sägeblattdurchmesser | 315 x 30 mm |
| Max. Schnitthöhe 90° / 45° | 100 / 80 mm |
| Schnittbreite am Parallelanschlag | 1200 mm |
| Tischhöhe | 870 mm |
| Tischverlängerung | 500 x 310 mm |
| Tischverbreiterung | 800 x 880 mm |
| Auslegertisch mit Rolle | 700 x 580 mm |
| Drehzahl Hauptsägeblatt | 4000 U/min |
| Drehzahl Vorritzsägeblatt | 5800 U/min |
| Vorritzsägeblatt | 90 x 20 mm |
| Absaugsanschluss Ø | 100 mm |
| Motor-Abgabeleistung S1 100% | 3,8 kW (5,1 PS) |
| Motor-Aufnahmeleistung S6 40% | 5,3 kW (7,2 PS) |
| Spannung | 400 V |
| Maschinenabmessung (B x T x H) | 2600 x 2900 x 1180 mm |
| Gewicht ca. | 318 kg |
Lieferumfang:
- HM- Sägeblatt 315 x 3,0 x 30 mm / Z 40
- Vorritzsägeblatt 90 x 3,0 x 20 mm / Z 12
- Sägeblattschutzhaube mit Absauganschluss

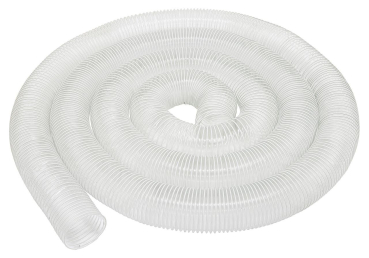

- Verbindungsschlauch mit Y-Stück
- Gehrungsanschlag mit Exzenterspanner
- Gehrungsanschlag
- Besäumschuh
- Tischverlängerung
- Tischverbreiterung
- Parallelanschlag
- Ausziehbarer Teleskopanschlag
- Anschlagklappe mit Feineinstellung
- Auslegertisch
- Schiebestock
- Schiebegriff
- Bedienwerkzeug
Der Sägeblattschutz mit integriertem Absaugstutzen ist am Spaltkeil befestigt. Serienmäßig mit Vorritzaggregat ausgestattet.
Schnelle und einfache Höhenverstellung des Sägeblattes mittels ergonomisch angebrachtem Handrad.

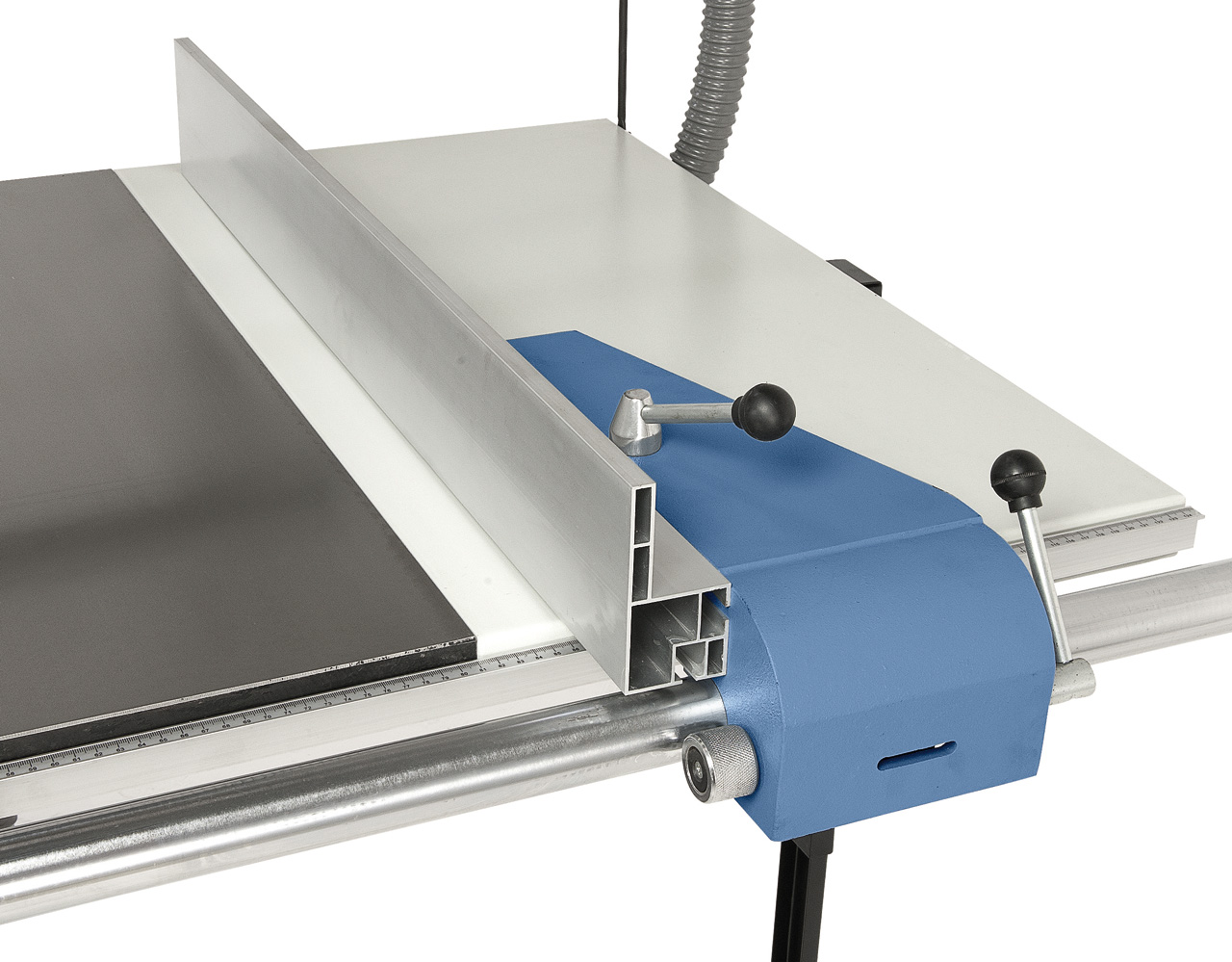

Abklappbarer Parallelanschlag mit mikrometrischer Feineinstellung (Vorteil bei großen Platten)

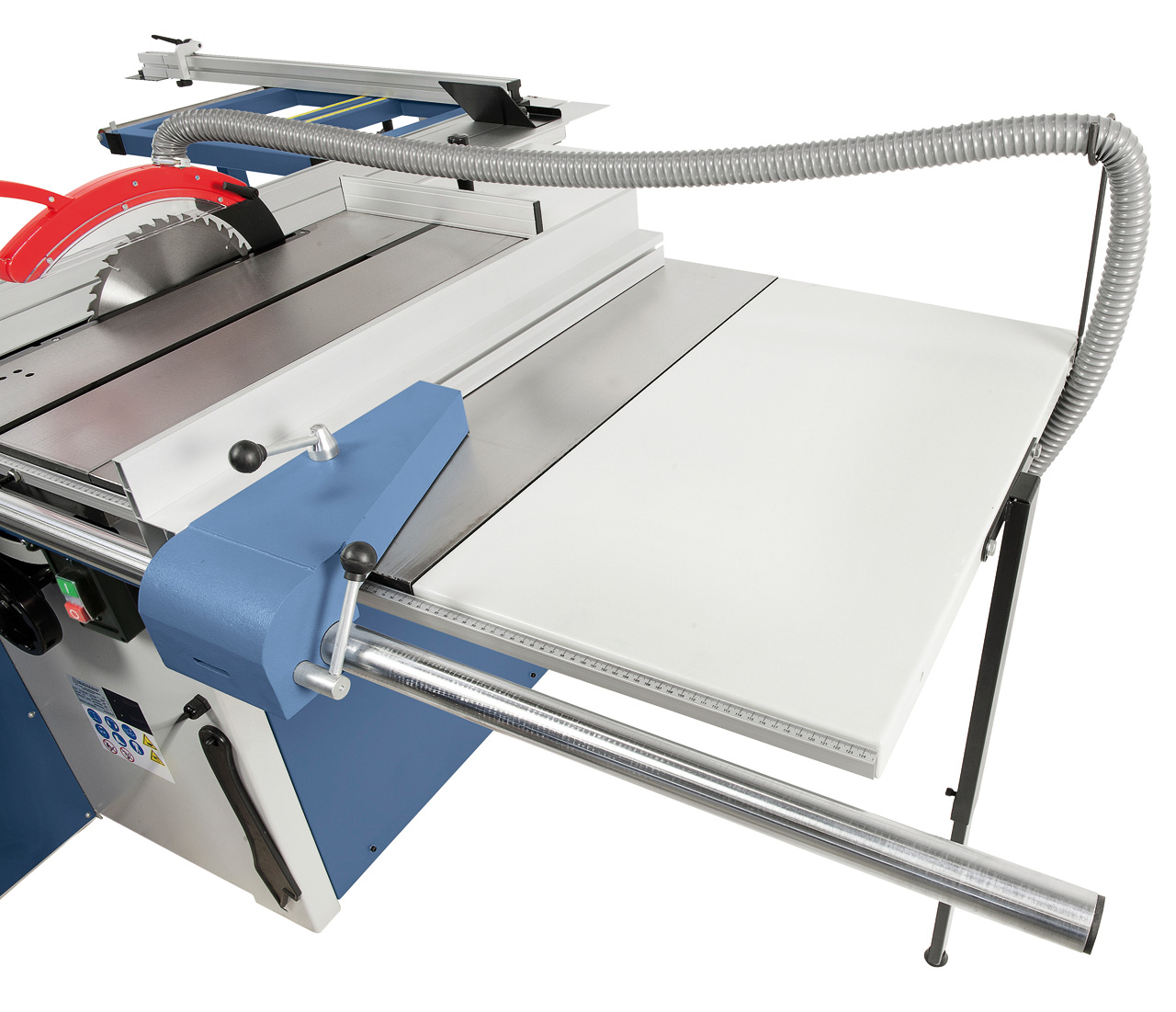

Der Parallelanschlag mit stabiler Rundstangenführung (40 mm) ist für Schnittbreiten bis 1200 mm verwendbar.
Gehrungsanschlag für kleine Werkstücke, über die ganze Tischlänge verschiebbar
Der stufenlos schwenkbare (2 x 45°) Teleskopanschlag kann wahlweise vorne oder hinten am Auslegertisch montiert werden.
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
