09-1180BXL Bernardo Formatkreissägen Topcut 3200 ER
09-1180BXL Bernardo Formatkreissägen Topcut 3200 ER

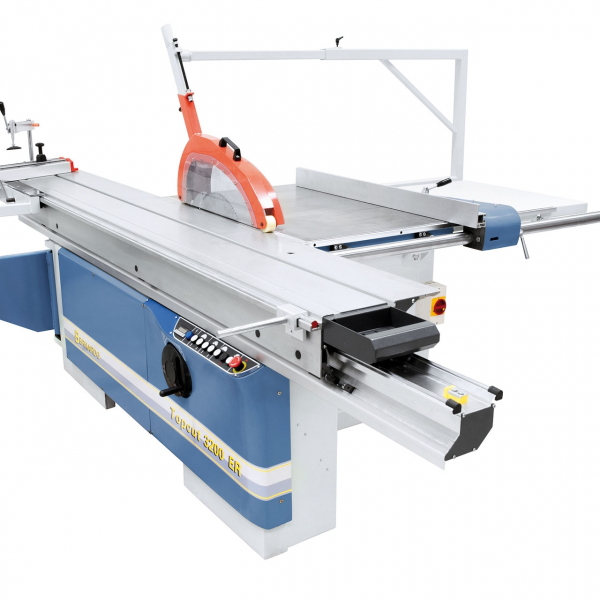

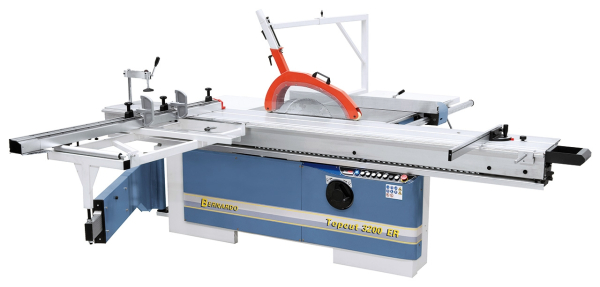

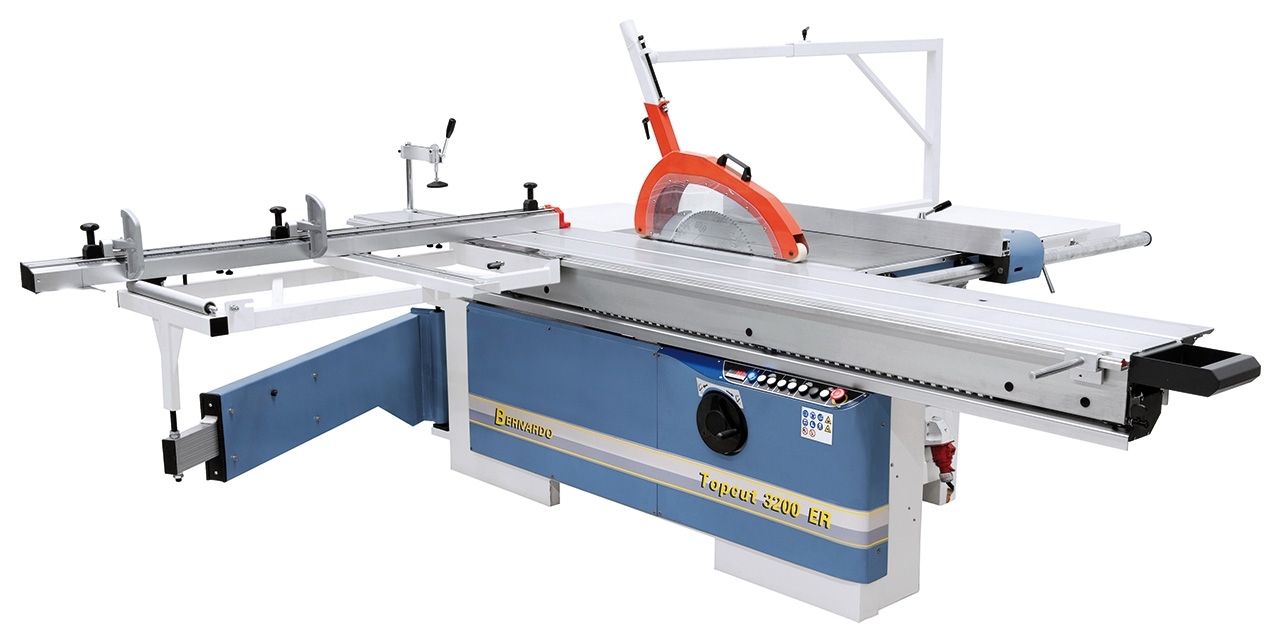

Beschreibung:Die Präzisions-Formatkreissäge Topcut 3200 ER ist für den professionellen Anwender bestens geeignet. Der verwindungssteife Maschinenkörper aus einer Stahl- Graugusskombination sowie das stabile Sägeaggregat mit dem starken Antriebsmotor gewährleisten einen vibrationsfreien Lauf und eine gleich bleibende Schnittgeschwindigkeit. Zusätzlich ist dieses Modell mit einer elektronischen Sägeblatthöhenverstellung sowie einer digitalen Schnitthöhenanzeige ausgestattet.
Features:
Technische Spezifikation:
Lieferumfang:
Leichtgängiger und präziser Lauf durch das bewährte Doppelroll-wagen-Führungssystem.
Beidseitig verwendbare Längs-Anschlag- klappe für exaktes Einstellen der Schnitt- breite am Teleskopanschlag.

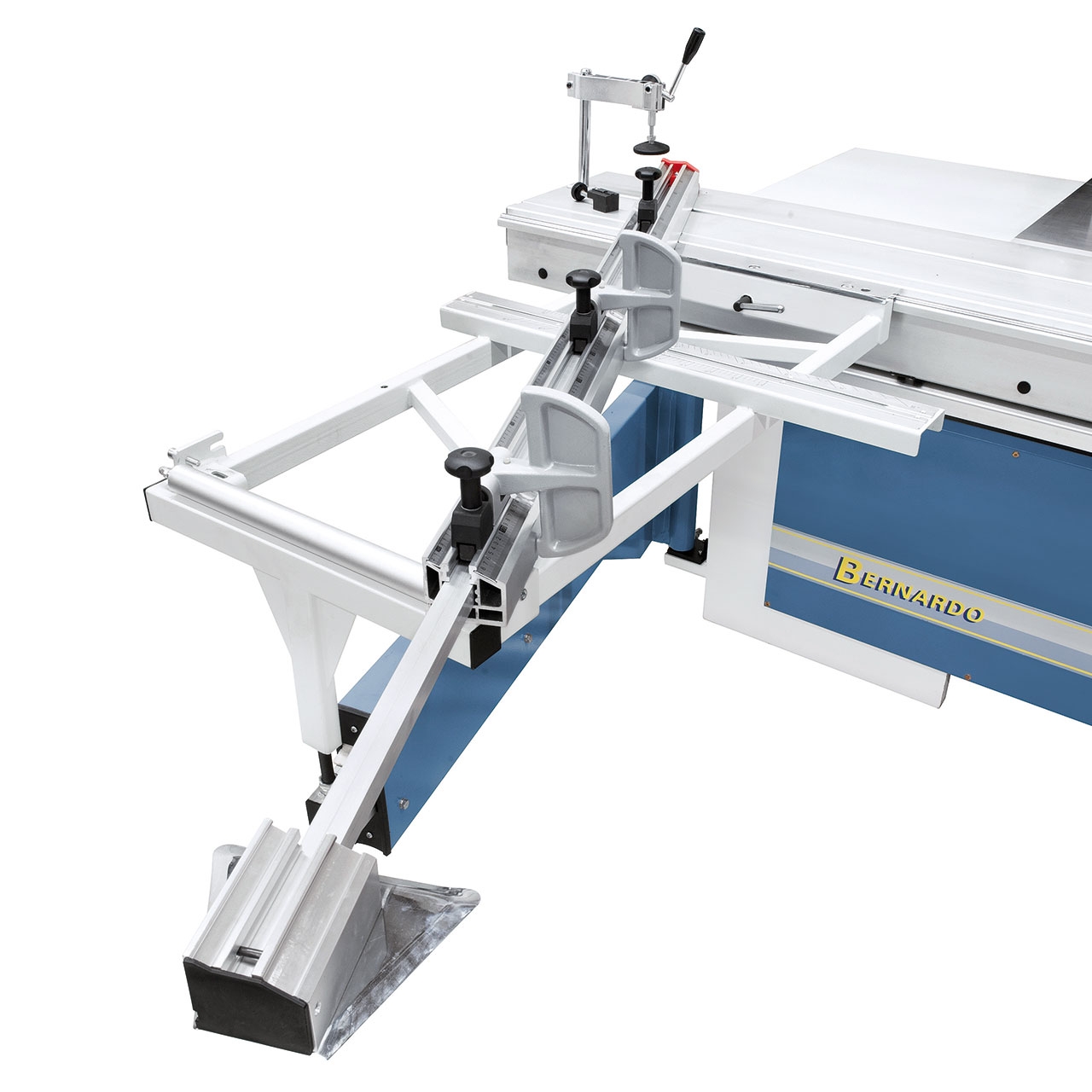

Der über die gesamte Schlittenlänge verschiebbare, massive Auslegertisch kann in jeder Position abgenommen werden. Der ausziehbare Teleskopanschlag mit 2 massiven Klappanschlägen ist millimetergenau einstellbar.
Stabiles Sägeaggregat mit beidseitig geführten Schwenkelementen aus Grauguss.
Der Parallelanschlag mit stabiler Rund- stangenführung ist für Schnittbreiten bis 1300 mm verwendbar.
Abklappbarer Parallelanschlag mit mikrometrischer Feineinstellung (Vorteil bei großen Platten)
Die großdimensionierte Absaughaube ist serienmäßig mit einer integrierten Einlaufrolle ausgestattet.
Beschreibung:Die Präzisions-Formatkreissäge Topcut 3200 ER ist für den professionellen Anwender bestens geeignet. Der verwindungssteife Maschinenkörper aus einer Stahl- Graugusskombination sowie das stabile Sägeaggregat mit dem starken Antriebsmotor gewährleisten einen vibrationsfreien Lauf und eine gleich bleibende Schnittgeschwindigkeit. Zusätzlich ist dieses Modell mit einer elektronischen Sägeblatthöhenverstellung sowie einer digitalen Schnitthöhenanzeige ausgestattet.
Features:
- Durchzugsstarker Antriebsmotor (5,5 kW) mit hohem Drehmoment, ausgelegt für optimale Schnittleistung
- Leichtgängiger Doppelrollenwagen mit Mitten- und Endlagenverriegelung für präzise Zuschnitte
- Maximaler Sägeblattdurchmesser 400 mm für Schnitthöhen bis 125 mm
- Auslegertisch mit Rolle für vereinfachtes Handling bei größeren Werkstücken
- Abklappbarer Parallelanschlag mit mikrometrischer Feineinstellung (Vorteil bei großen Platten)

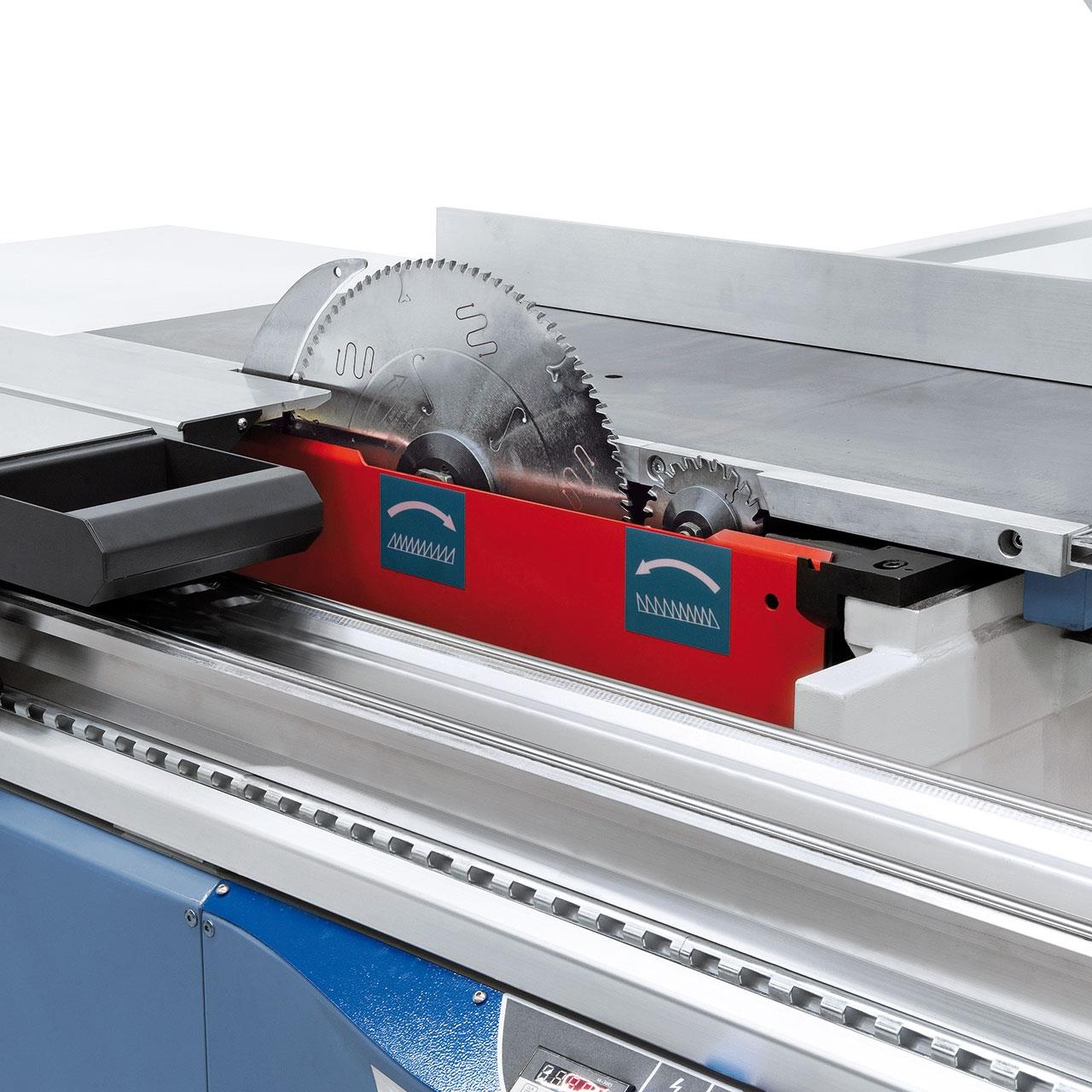

- Serienmäßig mit separat angetriebenem Vorritzaggregat (Motorleistung 0,75 kW)
- Stabiles Sägeaggregat mit beidseitig geführten Schwenkelementen aus Grauguss
- Tischverbreiterung für Schnittbreiten bis 1300 mm im Lieferumfang enthalten
- Alle Aluminiumteile (Formattisch, Anschläge,…) sind eloxiert
- Ausziehbarer Teleskopanschlag (bis 3200 mm) am Auslegertisch vorne und hinten montierbar, stufenlos schwenkbar von 90° bis 45°
Technische Spezifikation:
Tischabmessung | 1100 x 735 mm |
Formattisch | 3200 x 400 mm |
Besäumlänge | 3200 mm |
Max. Sägeblattdurchmesser | 400 x 30 mm |
Max. Schnitthöhe 90° / 45° | 125 / 88 mm |
Schnittbreite am Parallelanschlag | 1300 mm |
Tischhöhe | 890 mm |
Tischverlängerung | 600 x 615 mm |
Tischverbreiterung | 825 x 750 mm |
Auslegertisch mit Rolle | 1240 x 860 mm |
Drehzahl Hauptsägeblatt | 3000 / 4000 / 5000 U/min |
Drehzahl Vorritzsägeblatt | 8000 U/min |
Vorritzsägeblatt | 120 x 20 mm |
Absauganschluss Ø | 100 mm |
Motor-Abgabeleistung S1 100% | 5,5 kW (7,5 PS) |
Motor-Aufnahmeleistung S6 40% | 7,5 KW (10,0 PS) |
Vorritzmotorleistung | 0,75 kW |
Spannung | 400 V |
Maschinenabmessung (B x T x H) | 3420 x 3600 x 1610 mm |
Gewicht ca. | 850 kg |
Lieferumfang:
- Elektrische Sägeblatthöhenverstellung
- Digitale Schnittwinkelanzeige
- Sägeblattschutzhaube mit Einlaufrolle
- Gehrungsanschlag
- Exzenterspanner
- Tischverbreiterung
- Ausziehbarer Teleskopanschlag
- Längs-Anschlagklappen
- Auslegertisch mit Rolle
- Schiebestock
- Vorritzaggregat mit unabhängigem Motor
- Bedienwerkzeug
Leichtgängiger und präziser Lauf durch das bewährte Doppelroll-wagen-Führungssystem.
Beidseitig verwendbare Längs-Anschlag- klappe für exaktes Einstellen der Schnitt- breite am Teleskopanschlag.
Der über die gesamte Schlittenlänge verschiebbare, massive Auslegertisch kann in jeder Position abgenommen werden. Der ausziehbare Teleskopanschlag mit 2 massiven Klappanschlägen ist millimetergenau einstellbar.
Stabiles Sägeaggregat mit beidseitig geführten Schwenkelementen aus Grauguss.
Der Parallelanschlag mit stabiler Rund- stangenführung ist für Schnittbreiten bis 1300 mm verwendbar.
Abklappbarer Parallelanschlag mit mikrometrischer Feineinstellung (Vorteil bei großen Platten)
Die großdimensionierte Absaughaube ist serienmäßig mit einer integrierten Einlaufrolle ausgestattet.
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
