09-1132 Bernardo Formatkreissägen Basic 3200 Pro
09-1132 Bernardo Formatkreissägen Basic 3200 Pro
Beschreibung:Die Formatkreissäge Basic 3200 Pro mit schwenkbarem Sägeblatt und serienmäßigem Vorritzaggregat erfüllt die Anforderungen professioneller Anwender. Ausgereifte technische Lösungen wie z.B. hoher Bedienkomfort, leistungsstarker Antrieb sowie der leichtgängige Formattisch zeichnen dieses Modell aus.
Features:
Technische Spezifikation:
Lieferumfang:
Gehrungsanschlag mit Anschlaglineal und Exzenterspanner über die gesamte Tischlänge verschiebbar
Ausziehbarer Teleskopanschlag (bis 2260 mm) mit feineinstellbarer Anschlagklappe.
Das bis 45° schwenkbare Sägeaggregat kann mittels Handrad für Schnitthöhen bis 100 mm eingestellt werden.
Der Parallelanschlag mit stabiler Rundstangenführung (40 mm) ist für Schnittbreiten bis 1200 mm verwendbar
Serienmäßig mit Vorritzaggregat für ein ausreißfreies Bearbeiten von Plattenwerkstoffen.
Beschreibung:Die Formatkreissäge Basic 3200 Pro mit schwenkbarem Sägeblatt und serienmäßigem Vorritzaggregat erfüllt die Anforderungen professioneller Anwender. Ausgereifte technische Lösungen wie z.B. hoher Bedienkomfort, leistungsstarker Antrieb sowie der leichtgängige Formattisch zeichnen dieses Modell aus.
Features:
- Stabiler Auslegertisch zum Bearbeiten von großen und schweren Platten
- Ausziehbarer Teleskopanschlag (bis 2260 mm), am Auslegertisch vorne und hinten montierbar
- Leistungsstarker Antriebsmotor gewährleistet auch bei längerem Betrieb eine optimale Schnittleistung
- Gehrungsanschlag und Niederhalter über die gesamte Schlittenlänge verschiebbar
- Zum Auflegen von größeren Platten serienmäßig mit Tischverbreiterung und -verlängerung ausgestattet
- Stabiles Sägeaggregat garantiert vibrationsfreies und präzises Arbeiten
- Aluminium-Formatschiebeschlitten mit gehärteten Führungsleisten
- Maschinenkörper bestehend aus einer verwindungssteifen Stahl-Graugusskombination
- Großer Maschinentisch aus Grauguss, plangenau bearbeitet und geschliffen
- Abklappbarer Parallelanschlag mit mikrometrischer Feineinstellung (Vorteil bei großen Platten)
- Schrägverstellung des Sägeblattes bis 45° nach Skala mittels Handrad
Technische Spezifikation:
Tischabmessung | 800 x 385 mm |
Formattisch | 3200 x 270 mm |
Besäumlänge | 3300 mm |
Max. Sägeblattdurchmesser | 315 x 30 mm |
Max. Schnitthöhe 90° / 45° | 100 / 80 mm |
Schnittbreite am Parallelanschlag | 1200 mm |
Tischhöhe | 860 mm |
Tischverlängerung | 500 x 310 mm |
Tischverbreiterung | 800 x 880 mm |
Auslegertisch mit Rolle | 935 x 580 mm |
Drehzahl Hauptsägeblatt | 4000 U/min |
Drehzahl Vorritzsägeblatt | 5800 U/min |
Vorritzsägeblatt | 90 x 20 mm |
Absaugsanschluss Ø | 100 mm |
Motor-Abgabeleistung S1 100% | 3,8 kW (5,1 PS) |
Motor-Aufnahmeleistung S6 40% | 5,3 KW (7,2 PS) |
Spannung | 400 V |
Maschinenabmessung (B x T x H) | 3200 x 2990 x 1140 mm |
Gewicht ca. | 312 kg |
Lieferumfang:
- HM-Sägeblatt 315 x 3,0 x 30 mm / Z 40
- Vorritzsägeblatt 90 x 20 mm / Z 12
- Sägeblattschutzhaube mit Absauganschluss
- Verbindungsschlauch mit Y-Stück
- Gehrungsanschlag mit Exzenterspanner
- Gehrungsanschlag
- Besäumschuh
- Tischverlängerung
- Tischverbreiterung
- Ausziehbarer Teleskopanschlag
- Anschlagklappe mit Feineinstellung
- Auslegertisch mit Rolle
- Schiebestock
- Bedienwerkzeug

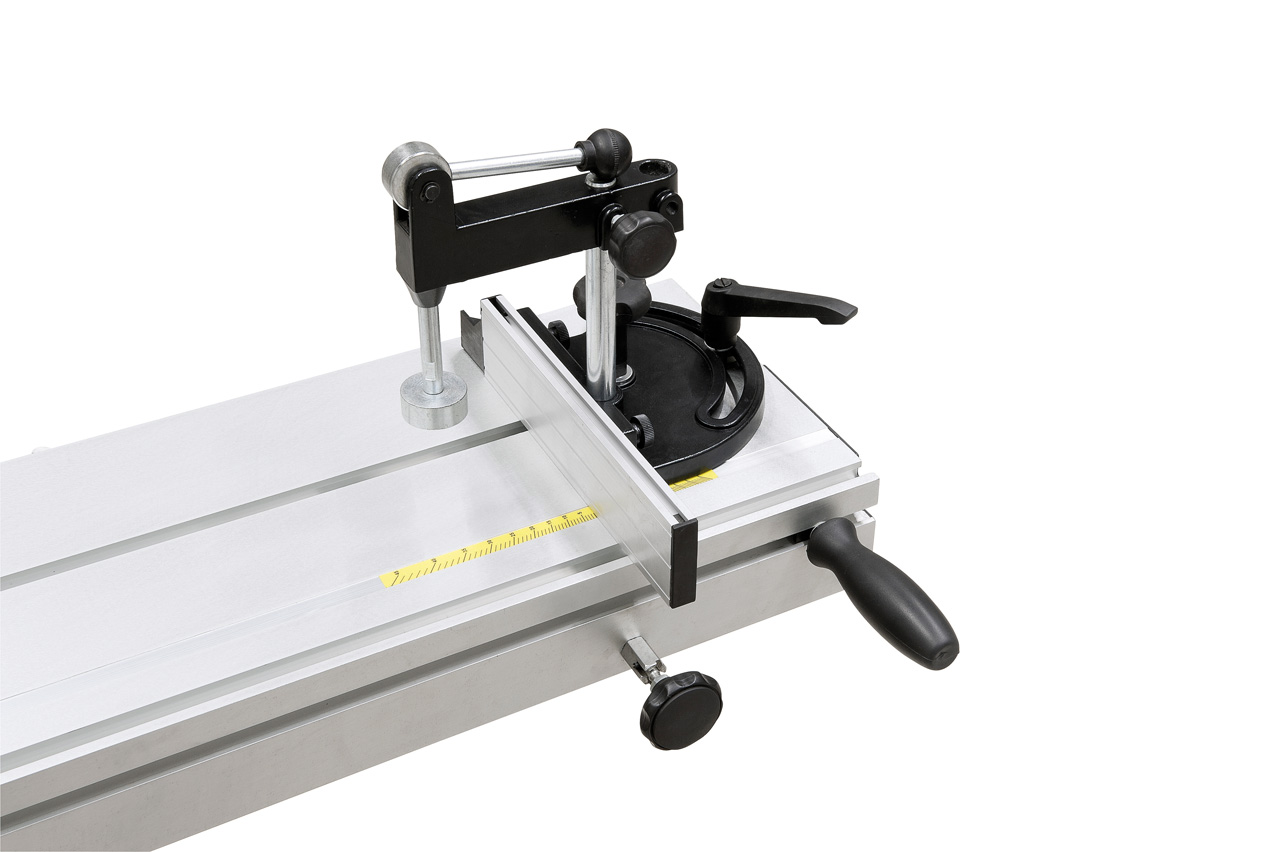

Gehrungsanschlag mit Anschlaglineal und Exzenterspanner über die gesamte Tischlänge verschiebbar

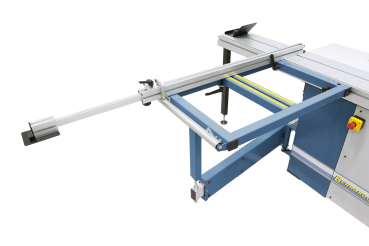

Ausziehbarer Teleskopanschlag (bis 2260 mm) mit feineinstellbarer Anschlagklappe.

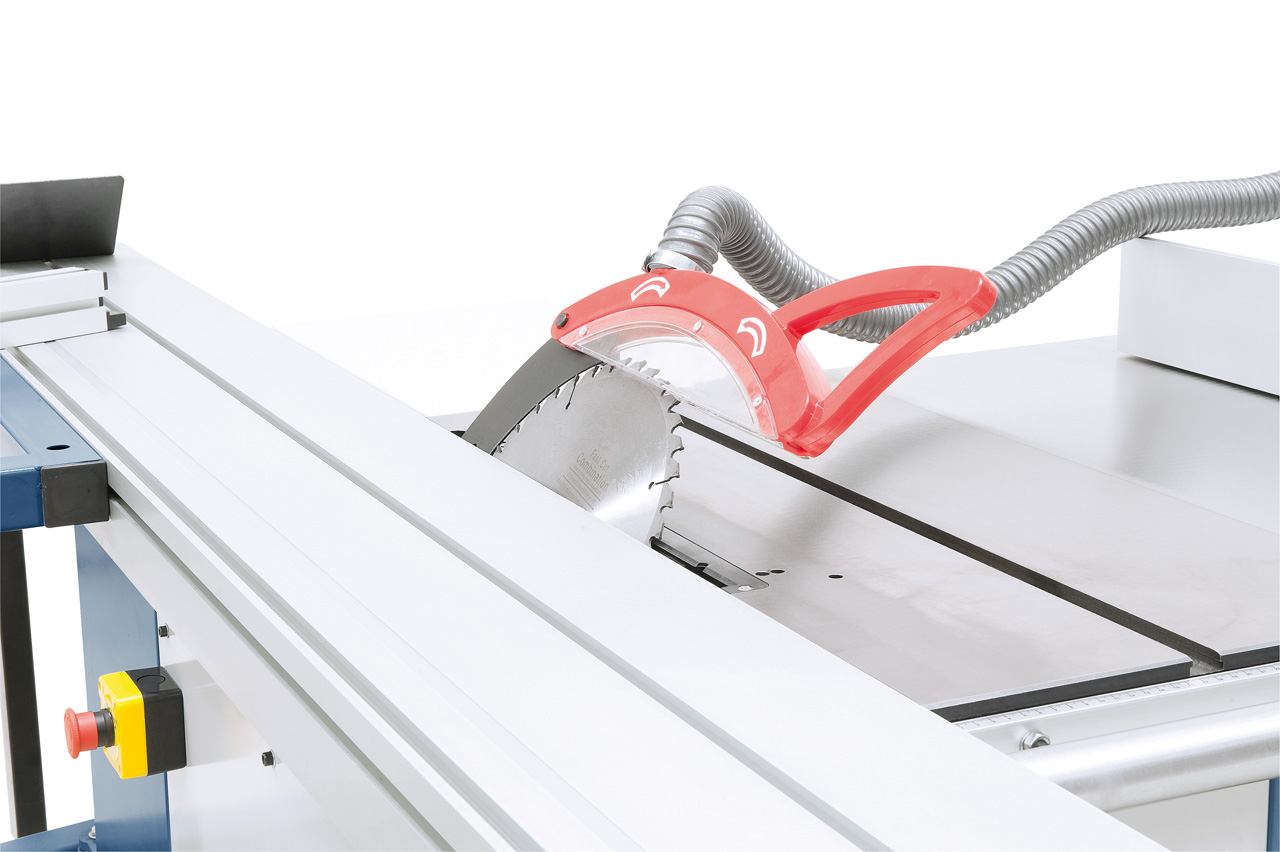

Das bis 45° schwenkbare Sägeaggregat kann mittels Handrad für Schnitthöhen bis 100 mm eingestellt werden.

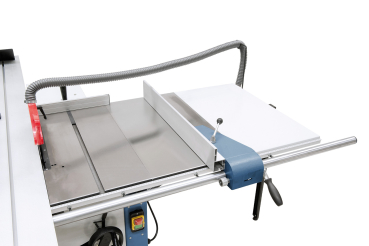

Der Parallelanschlag mit stabiler Rundstangenführung (40 mm) ist für Schnittbreiten bis 1200 mm verwendbar

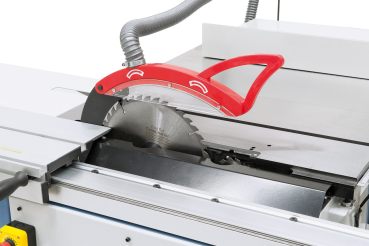

Serienmäßig mit Vorritzaggregat für ein ausreißfreies Bearbeiten von Plattenwerkstoffen.
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
