08-1294 Bernardo Universal-Kombi CU 310 F - 2600
08-1294 Bernardo Universal-Kombi CU 310 F - 2600

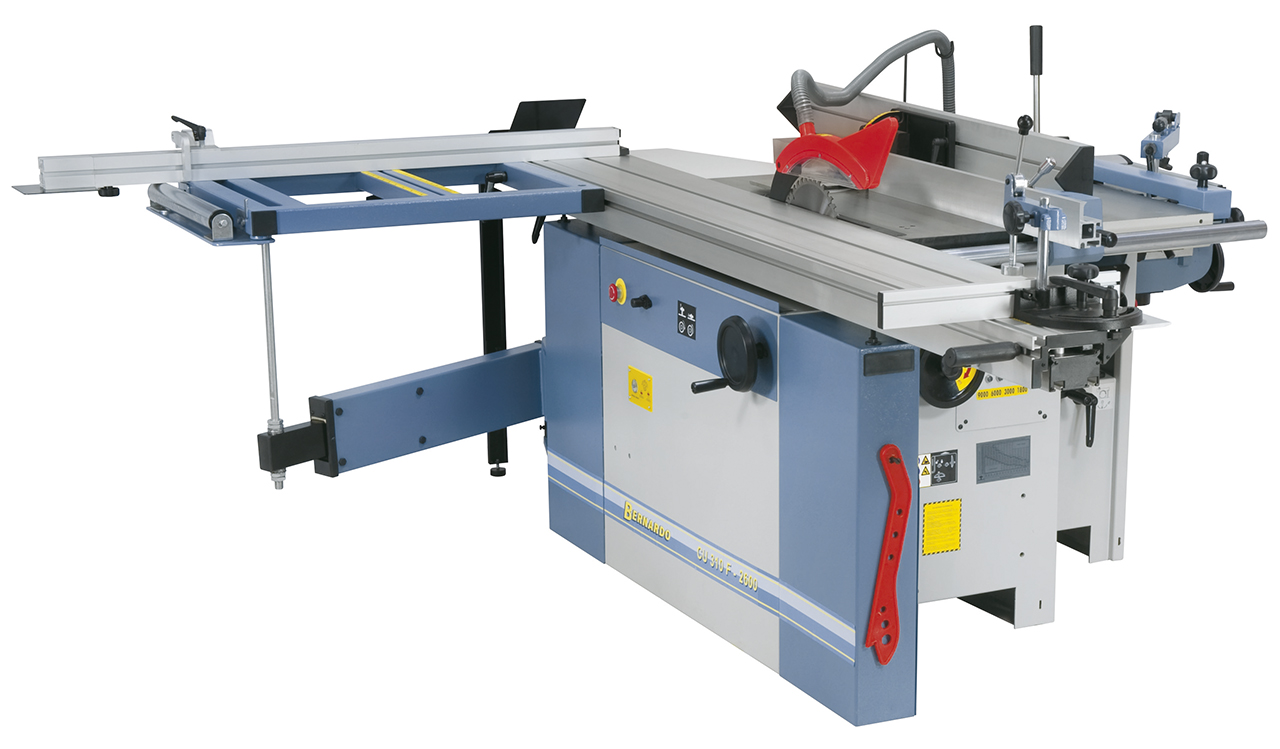

Beschreibung:Das Holzbearbeitungszentrum CU 310 F bietet dem professionellen Anwender ein Höchstmaß an Einsatzmöglichkeiten und Leistung. Durch die Kombination aus Abricht-, Dickenhobel-, Kreissäge-, Fräs- und Langlochbohrmaschine bietet diese Maschine einen großen Einsatzbereich auf engstem Raum.
Features:
Technische Spezifikation:
* ohne Vorritzer | Sägeblatt 315 mm
Lieferumfang:

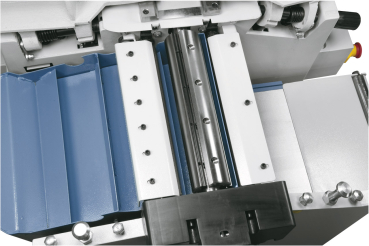

Die dynamisch ausgewuchtete 3-Messerwelle garantiert durch den vibrationsfreien Lauf beste Hobelergebnisse.

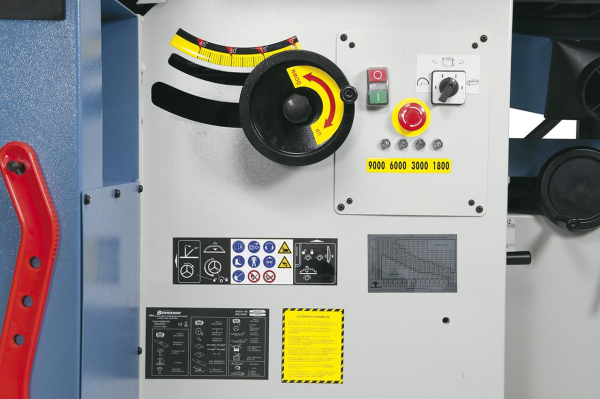

Benutzerfreundliche Schalt- und Bedienelemente, elektronische Drehzahlanzeige mittels LED
Massive Fräserschutzhaube mit feineinstellbaren Anschlagschienen.
Stabiler Dickentisch aus Grauguss mit mittiger Zentralführung und Klemmung, zum Hobeln von Werkstücken bis 225 mm Höhe.
Der Sägblattschutz mit integriertem Absauganschluss ist am Spaltkeil befestigt. Serienmäßig mit Vorritzaggregat ausgestattet.
Beschreibung:Das Holzbearbeitungszentrum CU 310 F bietet dem professionellen Anwender ein Höchstmaß an Einsatzmöglichkeiten und Leistung. Durch die Kombination aus Abricht-, Dickenhobel-, Kreissäge-, Fräs- und Langlochbohrmaschine bietet diese Maschine einen großen Einsatzbereich auf engstem Raum.
Features:
- Leistungsstarke Antriebsmotoren gewährleisten auch bei längerem Betrieb optimale Arbeitsergebnisse
- Stabiler Auslegertisch mit Rolle zum Bearbeiten von großen und schweren Platten
- Maschinenkörper bestehend aus einer verwindungssteifen Stahl-Graugusskonstruktion
- Ausziehbarer Teleskopanschlag, am Auslegertisch vorne und hinten montierbar
- Schwenkbarer Abrichtanschlag (90° bis 45°) mit großzügiger Aufl agefl äche
- Elektronische Geschwindigkeitsanzeige mittels LED beim Fräsen
- Serienmäßig mit Langlochbohreinrichtung (Bohrleistung 16 mm) ausgestattet
- Robuste Fräserschutzhaube mit eloxierten Anschlagschienen
- Dynamisch ausgewuchtete Frässpindel für präzisen Lauf
- Hobelwerk mit präzisionsgelagerter 3-Messerwelle
Technische Spezifikation:
| Abrichthobel | |
| Abrichtbreite | 310 mm |
| Tischlänge | 1390 mm |
| Tischhöhe | 850 mm |
| Hobelwellendrehzahl | 4800 U/min |
| Hobelmesser | 3 Stk. |
| Hobelwellendurchmesser | 70 mm |
| Abrichtanschlag | 1220 x 150 mm |
| Abrichtanschlag schwenkbar | 90° bis 45° |
| Max. Spanabnahme | 4 mm |
| Motor-Abgabeleistung S1 100% | 2,8 kW (3,8 PS) |
| Motor-Aufnahmeleistung S6 40% | 3,9 kW (5,3 PS) |
| Dickenhobel | |
| Tischlänge | 540 mm |
| Hobelbreite | 305 mm |
| Dickendurchlass, min/max. | 5 - 225 mm |
| Max. Spanabnahme | 2 mm |
| Vorschubgeschwindigkeit | 6 m/min |
| Absauganschluss Ø | 100 mm |
| Langlochbohreinrichtung | |
| Bohrtischgröße | 500 x 200 mm |
| Westcott-Bohrfutter | 0 - 16 mm |
| Max. Bohrtiefe | 155 mm |
| Bohrbreite | 285 mm |
| Höhenverstellung | 140 mm |
| Absauganschluss Ø | 100 mm |
| Kreissäge | |
| Tischabmessung | 830 x 300 mm |
| Tischhöhe | 850 mm |
| Tischverlängerung | 505 x 300 mm |
| Auslegertisch mit Rolle | 830 x 530 mm |
| Formattisch | 2600 x 270 mm |
| Besäumlänge | 2600 mm |
| Max. Sägeblattdurchmesser | 315 x 30 mm |
| Max. Schnitthöhe 90° / 45° | 100 / 80 mm * |
| Schnittbreite am Parallelanschlag | 630 mm |
| Drehzahl Hauptsägeblatt | 4500 U/min |
| Drehzahl Vorritzsägeblatt | 8500 U/min |
| Vorritzsägeblatt | 2-100 x 20 mm |
| Absauganschluss Ø | 100 mm |
| Motor-Abgabeleistung S1 100% | 2,8 kW (3,8 PS) |
| Motor-Aufnahmeleistung S6 40% | 3,9 kW (5,3 PS) |
| Fräse | |
| Spindeldurchmesser | 30 mm |
| Höhenverstellung | 100 mm |
| Frästischöffnung | 80 / 100 / 140 / 190 mm |
| Aufspannlänge | 100 mm |
| Max. Werkzeugdurchmesser | |
| - beim Profilieren | 180 mm |
| - beim Zapfenschneiden | 200 mm |
| Spindeldrehzahl | 1800 / 3000 / 6000 / 9000 U/min |
| Motor-Abgabeleistung S1 100% | 2,8 kW (3,8 PS) |
| Motor-Aufnahmeleistung S6 40% | 3,9 kW (5,3 PS) |
| Spannung | 400 V |
| Maschinenabmessung (B x T x H) | 2600 x 2990 x 1250 mm |
| Gesamtgewicht ca. | 590 kg |
Lieferumfang:
- Hobelmesser 310 x 25 x 3 mm
- Dickentischverlängerung mit Rolle
- Langlochbohreinrichtung
- Westcott-Bohrfutter 0 - 16 mm
- Exzenterpanner
- Dübelbohreinrichtung (16 / 20 / 22 / 25 mm)
- HM-Sägeblatt 254 x 3,0 x 30 mm / Z 40
- 2-teiliges Vorritzsägeblatt 2-100 x 20 mm / Z 24
- Sägeblattschutzhaube mit Absauganschluss und Schlauch
- Gehrungsanschlag mit Exzenterspanner
- Besäumschuh
- Tischverlängerung
- Teleskopanschlag mit Anschlagklappe
- Auslegertisch mit Rolle
- Fräserschutzhaube
- Schleifhülse diam. 75 mm
- Höhenverstellung Frässpindel mit Lupe
- Frässpindel mit Rechts-Linkslauf
- LED-Drehzahlanzeige
- Schiebestock
- Bedienwerkzeug
Die dynamisch ausgewuchtete 3-Messerwelle garantiert durch den vibrationsfreien Lauf beste Hobelergebnisse.
Benutzerfreundliche Schalt- und Bedienelemente, elektronische Drehzahlanzeige mittels LED
Massive Fräserschutzhaube mit feineinstellbaren Anschlagschienen.
Stabiler Dickentisch aus Grauguss mit mittiger Zentralführung und Klemmung, zum Hobeln von Werkstücken bis 225 mm Höhe.
Der Sägblattschutz mit integriertem Absauganschluss ist am Spaltkeil befestigt. Serienmäßig mit Vorritzaggregat ausgestattet.
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
