08-1186 Bernardo Holz PSM 2600 - 400 V
08-1186 Bernardo Format Kreissäge- Fräsmaschinen PSM 2600 - 400 V

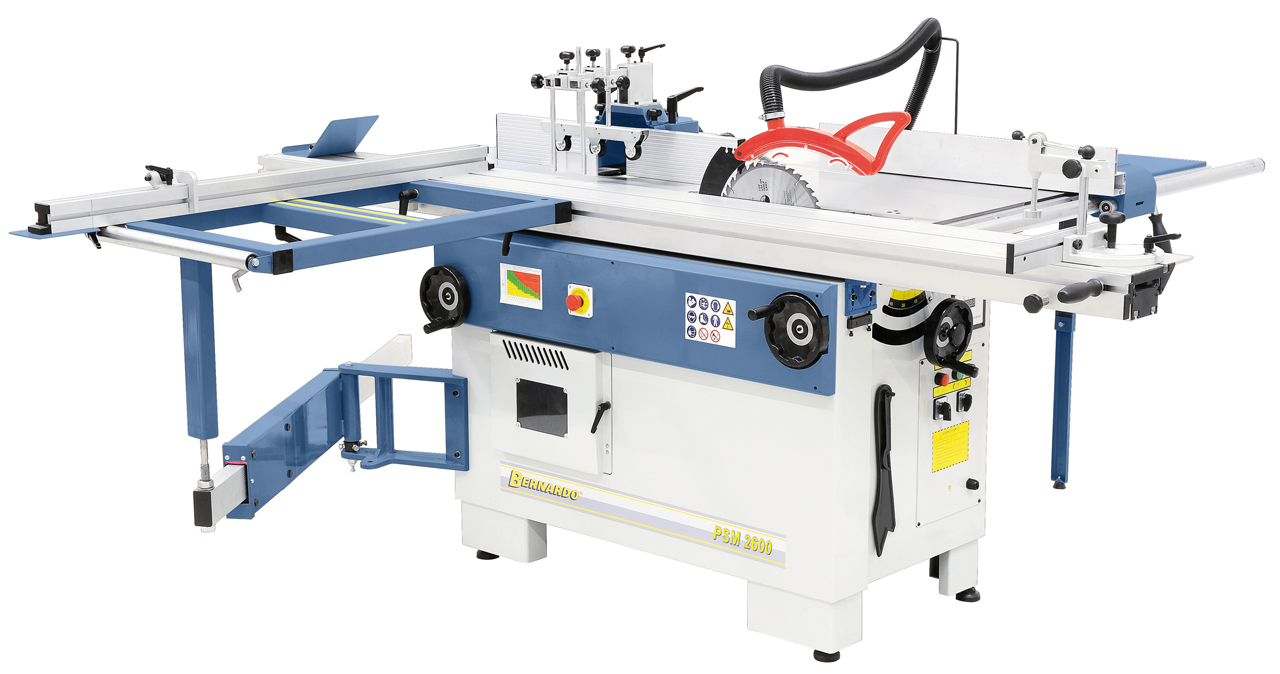

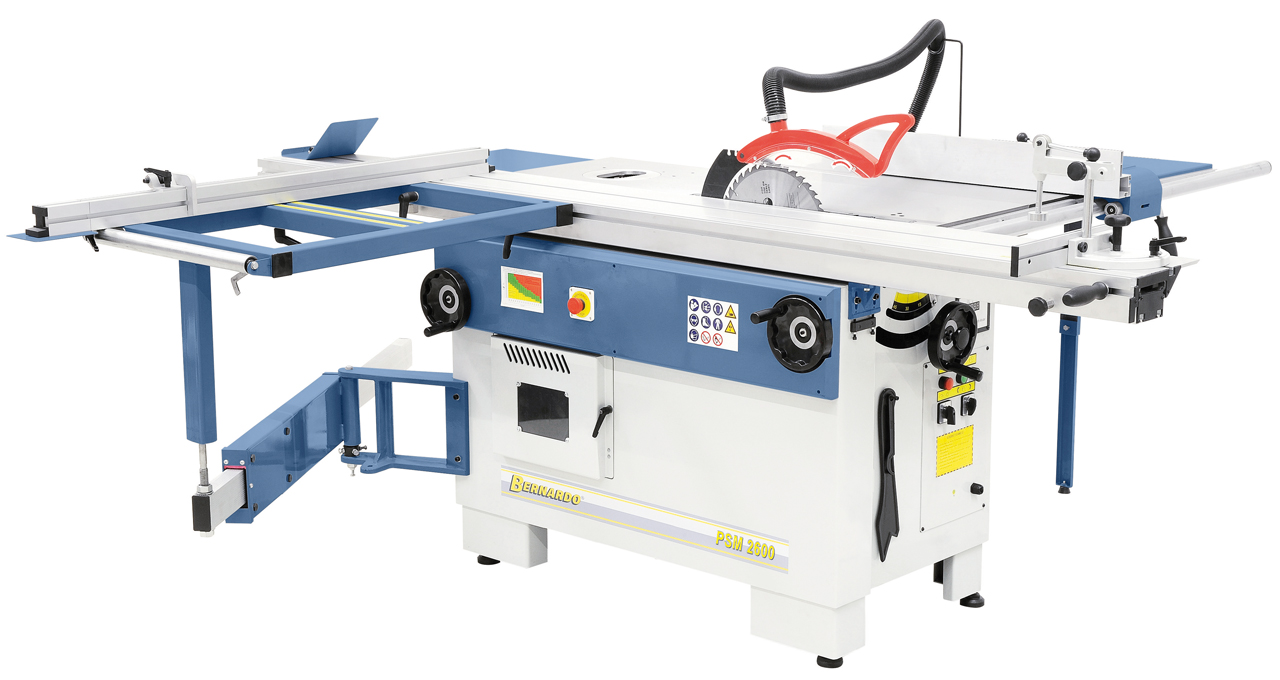

Beschreibung:Die Formatkreissäge-Fräsmaschinen der PSM-Serie sind je nach Anwendung mit zwei verschiedenen Tischlängen lieferbar (2000 / 2600 mm). Serienmäßig ausgestattet mit 2 Motoren, einem Sägeblatt mit 315 mm für Schnitthöhen bis 100 mm, sowie einem Vorritzaggregat für ein ausreißfreies Bearbeiten von beschichteten Plattenwerkstoffen. Durch die großzügige Serienausstattung bieten diese Modelle außergewöhnliche Leistung und ein Maximum an Einsatzmöglichkeiten.
Features:
Technische Spezifikation:
Lieferumfang:

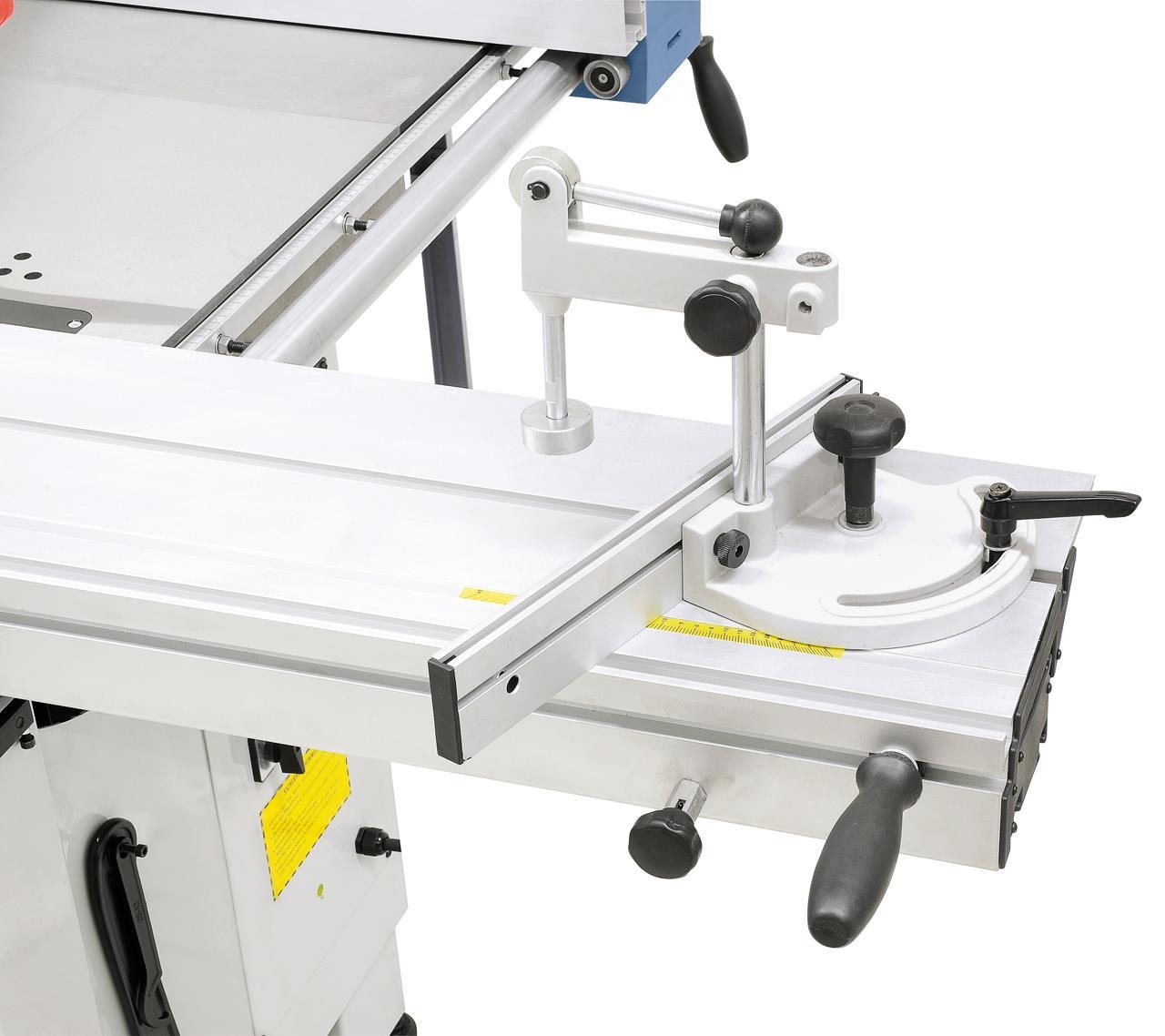

Die T-Nut im Formattisch ermöglicht das Montieren des Gehrungsanschlages und des Besäumschuhs.

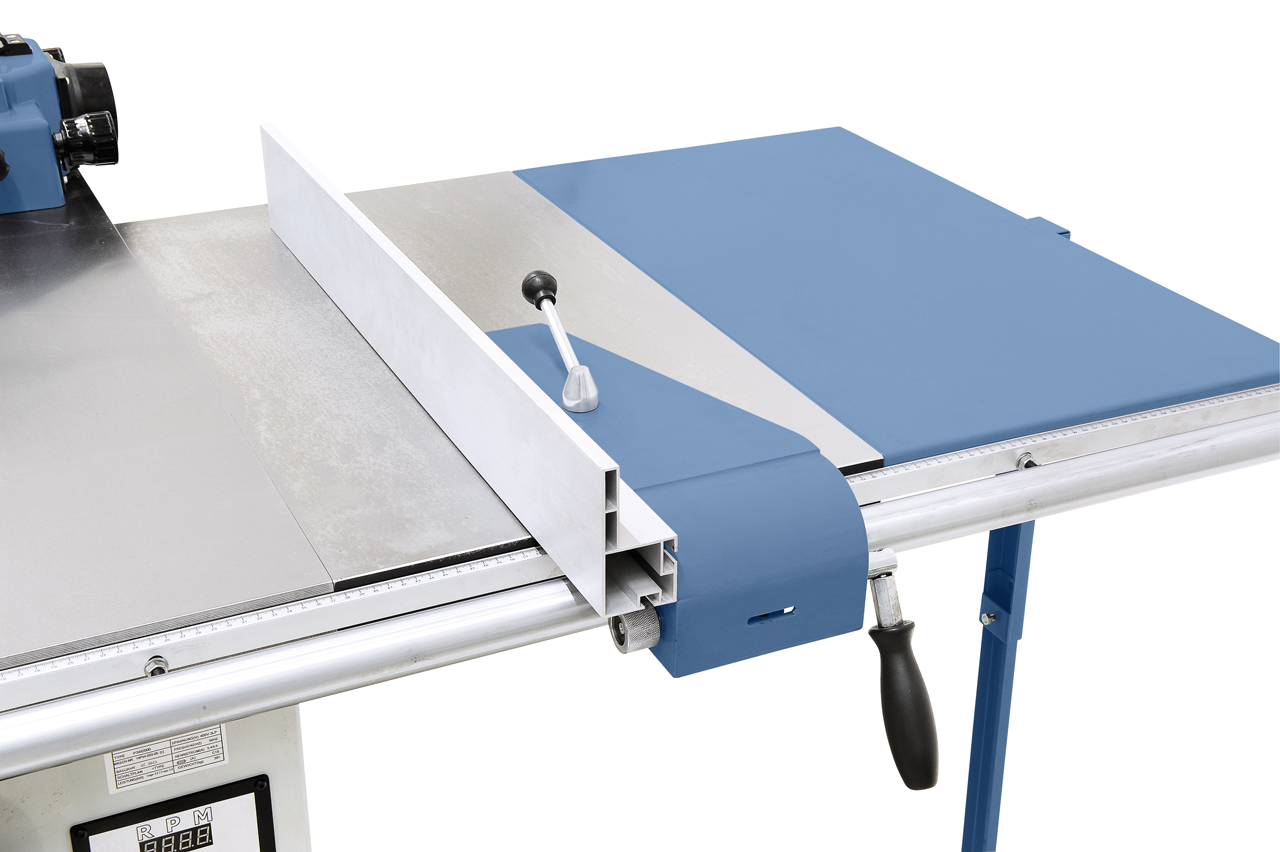

Der Parallelanschlag mit stabiler Rundstangenführung (40 mm) ist für Schnittbreiten bis 1220 mm verwendbar.

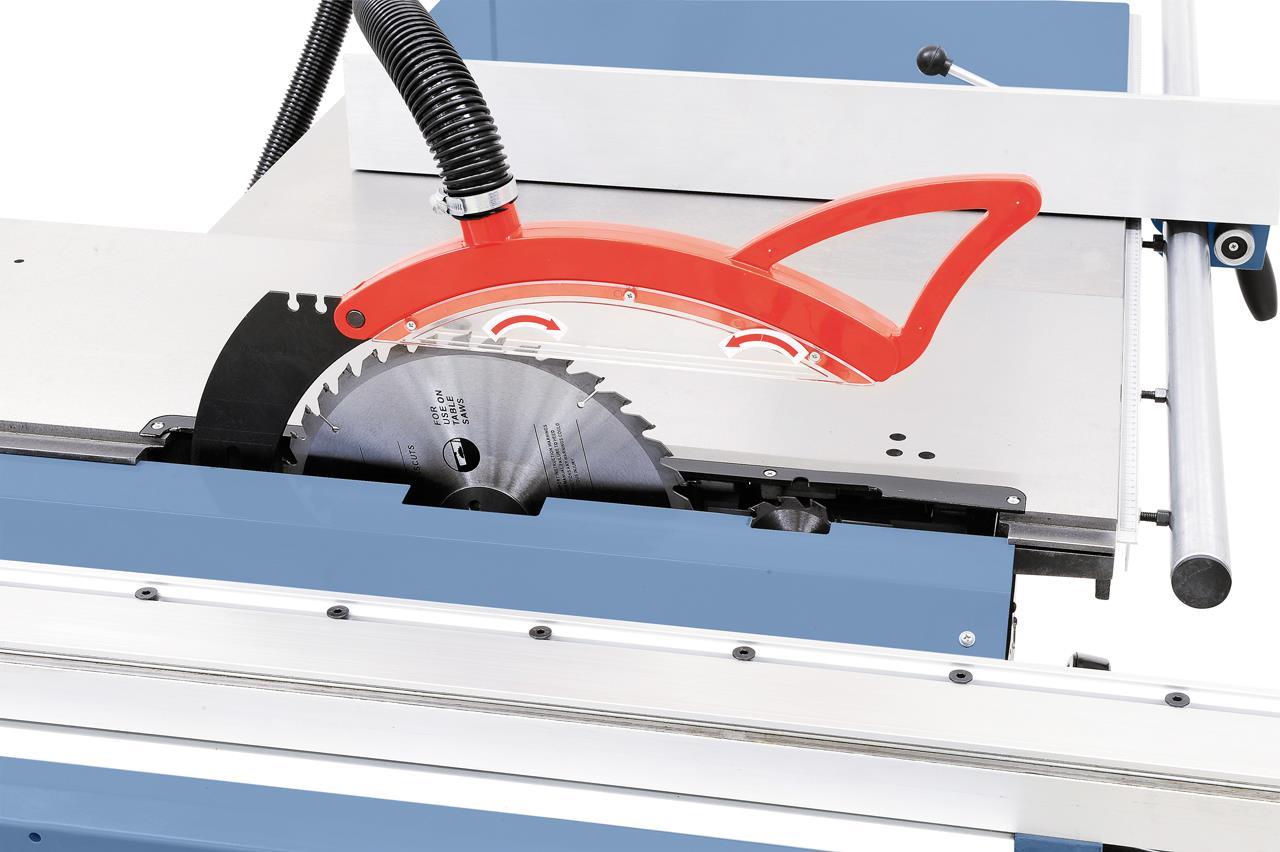

Serienmäßig mit Vorritzaggregat für ein ausreißfreies Bearbeiten von Plattenwerkstoffen.

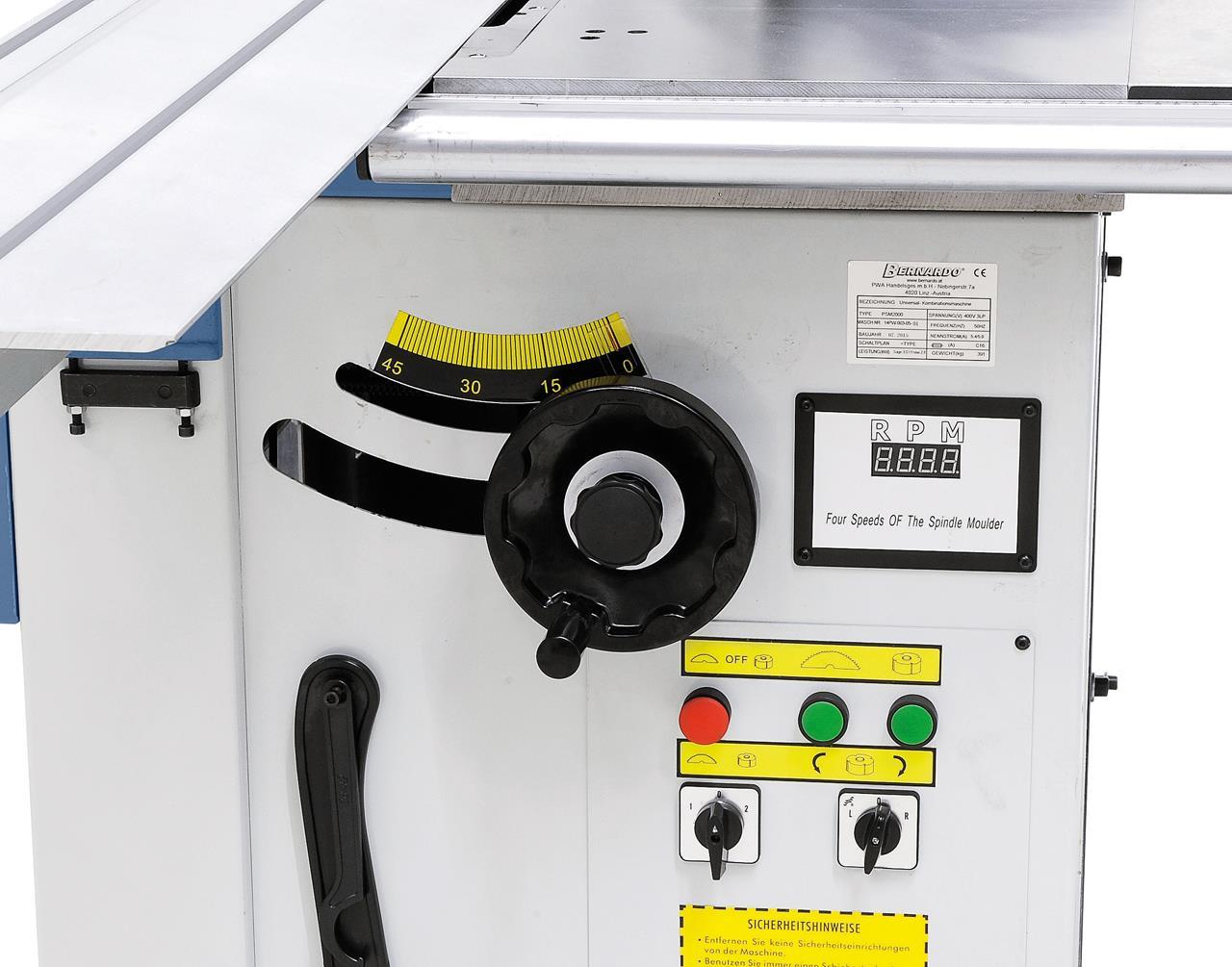

Elektronische Anzeige der eingestellten Spindeldrehzahl.

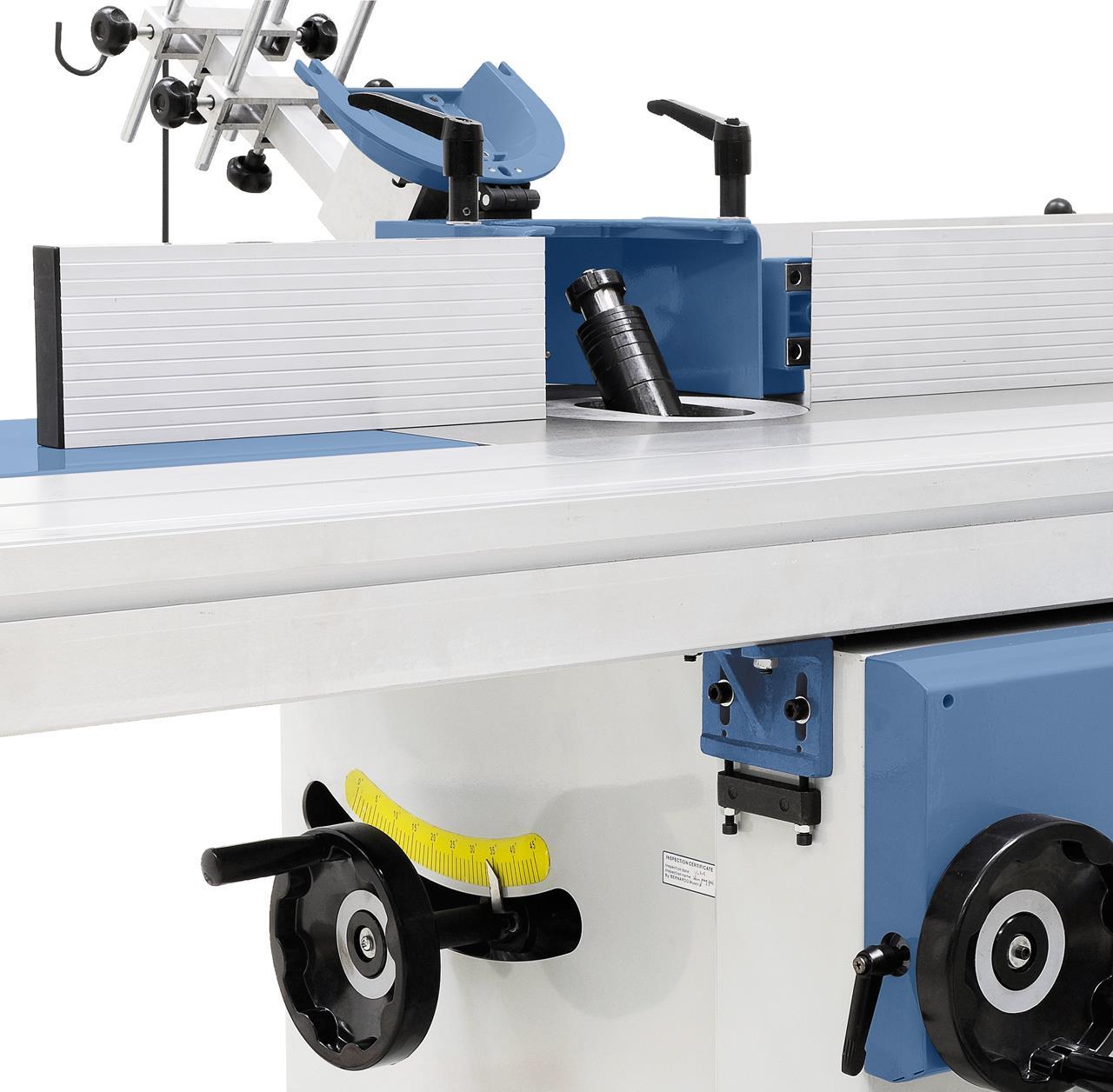

Die nach hinten schwenkbare Frässpindel hat folgende Vorteile: Optimaler Einsatz eines Vorschubapparates, ein Maximum an Sicherheit und ein sauberes Fräsbild.

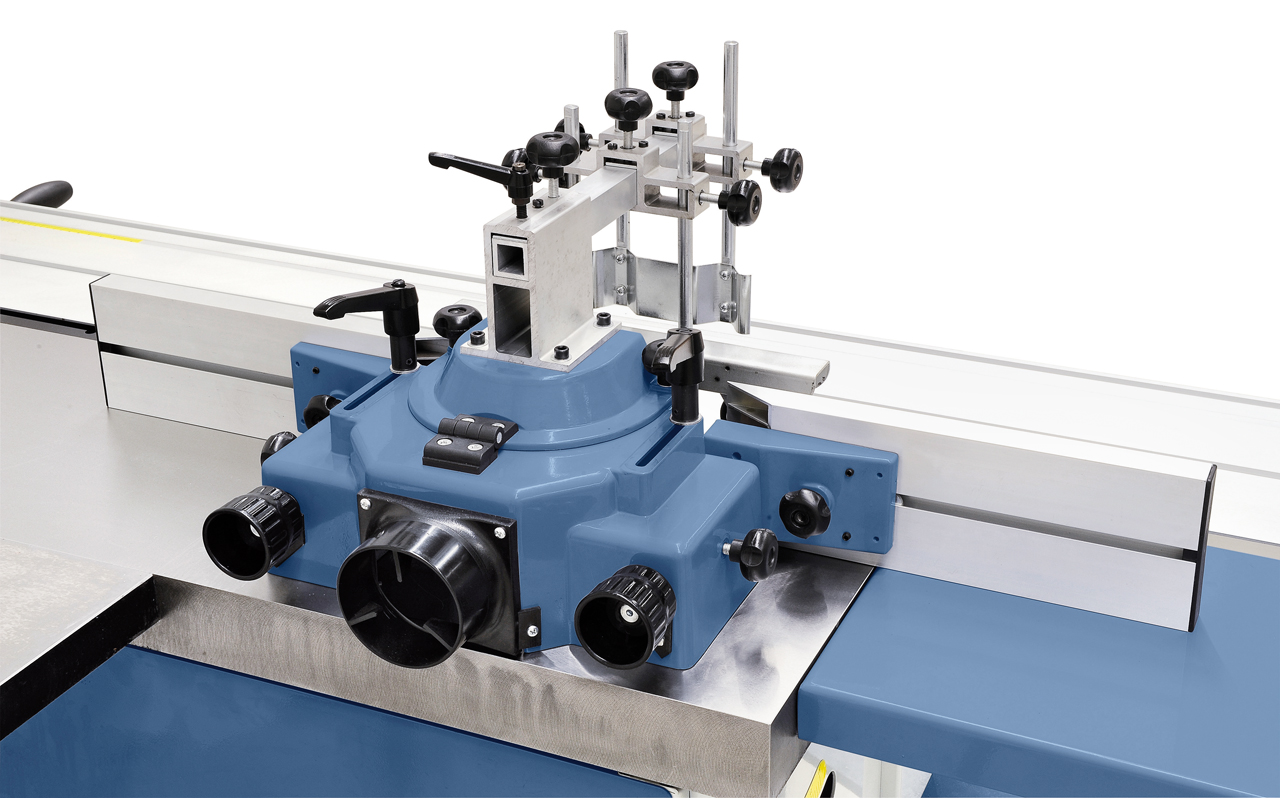

Die Aluminium-Anschlagschienen können schnell und einfach auf das jeweilige Werkstück eingestellt werden und sind zusätzlich mit einer Feineinstellung ausgestattet.
Beschreibung:Die Formatkreissäge-Fräsmaschinen der PSM-Serie sind je nach Anwendung mit zwei verschiedenen Tischlängen lieferbar (2000 / 2600 mm). Serienmäßig ausgestattet mit 2 Motoren, einem Sägeblatt mit 315 mm für Schnitthöhen bis 100 mm, sowie einem Vorritzaggregat für ein ausreißfreies Bearbeiten von beschichteten Plattenwerkstoffen. Durch die großzügige Serienausstattung bieten diese Modelle außergewöhnliche Leistung und ein Maximum an Einsatzmöglichkeiten.
Features:
- Auslegertisch mit Rolle für vereinfachtes Handling bei größeren Werkstücken
- Teleskop-Längsanschlag inkl. Anschlagklappe mit Feineinstellung serienmäßig
- Schnelles und einfaches Ablesen der Spindeldrehzahl mittels Digitalanzeige
- Robuste Fräserschutzhaube mit feineinstellbaren Aluminium-Anschlagschienen
- Großdimensioniertes Fräsaggregat aus Grauguss, schwenkbar von 0° bis -45°
- Wichtiges Leistungsmerkmal: Sägeblattdurchmesser 315 mm auch bei montiertem Vorritzer verwendbar
- Maschinenkörper bestehend aus einer verwindungsfreien Stahl-Graugusskonstruktion
- Stabiler Auslegertisch zum Bearbeiten von großen und schweren Platten ohne zusätzlicher Hilfe
Technische Spezifikation:
| Kreissäge | |
| Tischabmessung | 1300 x 380 mm |
| Tischhöhe | 970 mm |
| Tischverlängerung | 350 x 310 mm |
| Tischverbreiterung | 800 x 880 mm |
| Auslegertisch mit Rolle | 940 x 580 mm |
| Formattisch | 2600 x 270 mm |
| Besäumlänge | 2600 mm |
| Max. Sägeblattdurchmesser | 315 x 30 mm |
| Max. Schnitthöhe 90°/ 45° | 100 / 80 mm |
| Schnittbreite am Parallelanschlag | 1220 mm |
| Drehzahl Hauptsägeblatt | 4500 U/min |
| Drehzahl Vorritzsägeblatt | 8500 U/min |
| Vorritzsägeblatt | 90 x 20 mm |
| Absauganschluss Ø | 95 mm |
| Motor-Abgabeleistung S1 100% | 3,0 kW (4,0 PS) |
| Motor-Aufnahmeleistung S6 40% | 4,2 kW (5,7 PS) |
| Fräse | |
| Spindeldurchmesser | 30 mm |
| Höhenverstellung | 140 mm |
| Spindel schwenkbar | 0° bis 45° |
| Frästischöffnung | 200 mm |
| Aufspannlänge | 110 mm |
| Max. Werkzeugdurchmesser | 180 mm |
| Spindeldrehzahl | 1800 / 3000 / 6000 / 9000 U/min |
| Motor-Abgabeleistung S1 100% | 2,8 kW (3,8 PS) |
| Motor-Aufnahmeleistung S6 40% | 3,9 kW (5,3 PS) |
| Spannung | 400 V |
| Maschinenabmessung (B x T x H) | 2600 x 2900 x 1260 mm |
| Gewicht ca. | 440 kg |
Lieferumfang:
- Besäumschuh
- Fräserschutzhaube
- Schutz- und Andrückvorrichtung
- Tischverlängerung und -verbreiterung
- Ausziehbarer Teleskopanschlag
- Vorritzsägeblatt 90 x 20 x 3 mm / Z 13
- Sägeblattschutzhaube mit Absauganschluss und Schlauch
- Gehrungsanschlag mit Exzenterspanner
- Anschlagklappe mit Feineinstellung
- Auslegertisch mit Rolle
- HM-Sägeblatt 315 x 3,0 x 30 mm / Z 40
- Digitale Drehzahlanzeige der Frässpindel
- Frässpindel mit Rechts-Linkslauf
- Schiebestock
- Bedienwerkzeug
Die T-Nut im Formattisch ermöglicht das Montieren des Gehrungsanschlages und des Besäumschuhs.
Der Parallelanschlag mit stabiler Rundstangenführung (40 mm) ist für Schnittbreiten bis 1220 mm verwendbar.
Serienmäßig mit Vorritzaggregat für ein ausreißfreies Bearbeiten von Plattenwerkstoffen.
Elektronische Anzeige der eingestellten Spindeldrehzahl.
Die nach hinten schwenkbare Frässpindel hat folgende Vorteile: Optimaler Einsatz eines Vorschubapparates, ein Maximum an Sicherheit und ein sauberes Fräsbild.
Die Aluminium-Anschlagschienen können schnell und einfach auf das jeweilige Werkstück eingestellt werden und sind zusätzlich mit einer Feineinstellung ausgestattet.
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
