08-1067 Bernardo Abricht- und Dickenhobelmaschinen AD 410 - 400 V
08-1067 Bernardo Abricht- und Dickenhobelmaschinen AD 410 - 400 V
Beschreibung:Die kombinierte Abricht- und Dickenhobelmaschine AD 410 mit dem optimalen Preis-Leistungsverhältnis ist bestens für den professionellen Anwender geeignet. Forderungen wie Stabilität, kurze Umrüstzeiten und hohe Leistungsreserven ist bei dieser Maschine selbstverständlich. Durch das duale Aufklappen der Abrichttische wird die Umrüstzeit vom Abrichten zum Dickenhobeln wesentlich verringert.
Features:
Technische Spezifikation:
Lieferumfang:

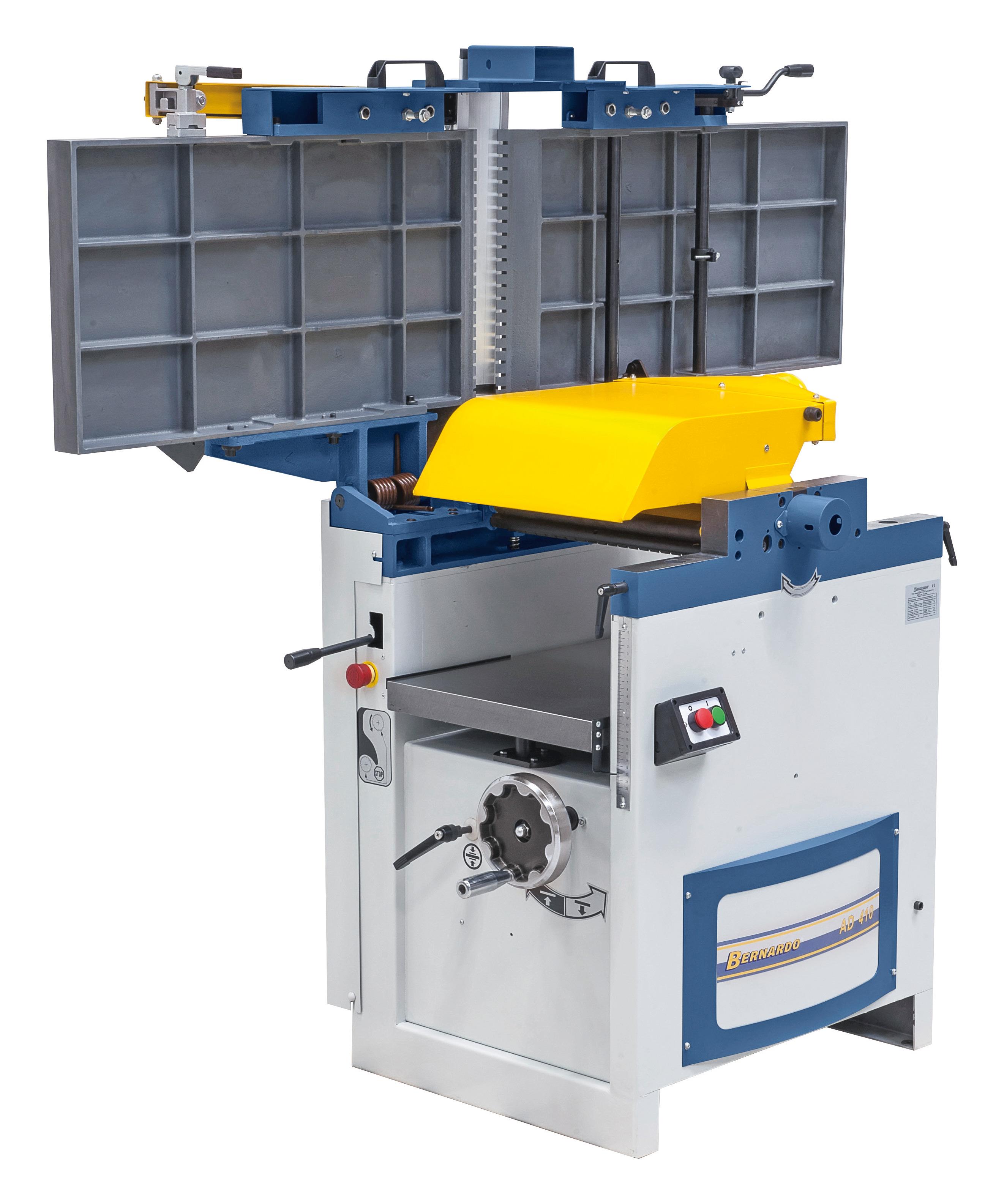

Duales Aufklappen der Abrichttische für maximalen Bedienkomfort.
Stabiler Dickentisch mit Pinolenführung und Abstützung für exaktes Hobeln von Bretter, Leisten, Bohlen, …
Das Hobelwerk besteht aus einer dynamisch ausgewuchteten 4-Messerwelle, einer Ein- und Auszugswalze, sowie massiven Rückschlagsicherungen.
Minimierte Lärmbelastung aufgrund beidseitiger Tischlippen.
Schnelle und einfache Einstellung der Spanabnahme bis max. 3 mm.
Durch die lange Auflagefläche erlaubt der aus Aluminium bestehende Abrichtanschlag eine Präzisionsbearbeitung von großen und schweren Werkstücken.
Integrierte umklappbare Spanauswurfhaube – Anschlussdurchmesser 100 mm.
Vorschub ist zum Abrichthobeln ausschaltbar.
Beschreibung:Die kombinierte Abricht- und Dickenhobelmaschine AD 410 mit dem optimalen Preis-Leistungsverhältnis ist bestens für den professionellen Anwender geeignet. Forderungen wie Stabilität, kurze Umrüstzeiten und hohe Leistungsreserven ist bei dieser Maschine selbstverständlich. Durch das duale Aufklappen der Abrichttische wird die Umrüstzeit vom Abrichten zum Dickenhobeln wesentlich verringert.
Features:
- Die Abrichttische klappen zur Rückseite der Maschine auf, dadurch platzsparende Aufstellung möglich
- Optimale Arbeitsergebnisse durch die hohe Laufruhe der präzisionsgelagerten 4-Messerwelle
- Integrierte umklappbare Spanauswurfhaube - Anschlussdurchmesser 100 mm
- Duales Aufklappen der Abrichttische für maximalen Bedienkomfort
- Der Dickentischvorschub kann beim Abrichthobeln ausgeschaltet werden
- Harteloxierter Aluminium-Abrichtanschlag, von 90° auf 45° schwenkbar
- Dickentisch auf mittiger Säulenführung und Abstützung für plangenaues Hobeln
- Beste Hobelergebnisse durch verwindungsfreie Abrichttische aus Grauguss
- Zahlreiche Schutzvorrichtungen: Ein-Aus-Schalter mit Unterspannungsauslöser, Hobelwellenschutz nach CE, Endschalter gegen unbeabsichtigtes Einschalten,...
Technische Spezifikation:
Abrichthobel | |
Abrichtbreite | 410 mm |
Tischlänge | 1685 mm |
Tischhöhe | 920 mm |
Hobelwellendrehzahl | 4300 U/min |
Hobelmesser | 4 Stk. |
Hobelwellendurchmesser | 95 mm |
Abrichtanschlag | 1110 x 150 mm |
Abrichtanschlag schwenkbar | 90° bis 45° |
Max. Spanabnahme | 3 mm |
Dickenhobel | |
Tischlänge | 750 mm |
Hobelbreite | 410 mm |
Dickendurchlass, min./max. | 4 - 220 mm |
Max. Spanabnahme | 5 mm |
Vorschubgeschwindigkeit | 6 m/min |
| |
Absauganschluss Ø | 100 mm |
Motor-Abgabeleistung S1 100% | 3,0 kW (4,0 PS) |
Motor-Aufnahmeleistung S6 40% | 4,2 kW (5,7 PS) |
Spannung | 400 V |
Maschinenabmessung (L x B x H) | 1685 x 1045 x 1100 mm |
Gewicht ca. | 340 kg |
Lieferumfang:
- Hobelmesser in HSS-Qualität
- Hobelmessereinstelllehre
- Schiebestock
Duales Aufklappen der Abrichttische für maximalen Bedienkomfort.
Stabiler Dickentisch mit Pinolenführung und Abstützung für exaktes Hobeln von Bretter, Leisten, Bohlen, …
Das Hobelwerk besteht aus einer dynamisch ausgewuchteten 4-Messerwelle, einer Ein- und Auszugswalze, sowie massiven Rückschlagsicherungen.
Minimierte Lärmbelastung aufgrund beidseitiger Tischlippen.
Schnelle und einfache Einstellung der Spanabnahme bis max. 3 mm.
Durch die lange Auflagefläche erlaubt der aus Aluminium bestehende Abrichtanschlag eine Präzisionsbearbeitung von großen und schweren Werkstücken.
Integrierte umklappbare Spanauswurfhaube – Anschlussdurchmesser 100 mm.
Vorschub ist zum Abrichthobeln ausschaltbar.
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
