09-1263 Bernardo Tischfräsmaschinen mit starrer Frässpindel T 700 / 230 V
09-1263 Bernardo Tischfräsmaschinen mit starrer Frässpindel T 700 / 230 V
Beschreibung:
Technische Spezifikation:
Lieferumfang:
Abbildung mit optional erhältlichen Integralschienen
Die Anschläge der Fräserschutzhaube können schnell und einfach auf das jeweilige Fräswerkzeug eingestellt werden. Die serienmäßige Schutzvorrichtung verhindert ein Rückschlagen des Werkstückes.
Der serienmäßige Gehrungsanschlag kann von -60° bis +60° geschwenkt werden.
Das Fräsaggregat aus Grauguss ist leicht zugänglich, wodurch ein problemloser Drehzahlwechsel möglich ist.
Schnelle und einfache Höhenverstellung der Spindel mittels ergonomisch angebrachtem Handrad.
Schleifwalze diam. 75 mmim Lieferumfang enthalten.
Der massive Fräseranschlag kann für Werkzeuge bis 200 mm verwendet werden. Die beidseitigen Anschlagschienen sind serienmäßig mit einer Feineinstellung ausgestattet.
Beschreibung:
Bei der Entwicklung der Tischfräsmaschine T 700 wurde auf Sicherheit und einfache Handhabung größter Wert gelegt, um gute Arbeitsbedingungen und optimalen Bedienungskomfort zu gewährleisten. Die stabile Konstruktion aus Grauguss und Stahl gewährleistet auch auf Dauer hohe Fertigungsqualität und Präzision.
Features:
- Robuste Fräserschutzhaube mit feineinstellbaren Aluminium-Anschlagschienen
- Schnelles und einfaches Ablesen der Spindeldrehzahl mittels Digitalanzeige
- Dynamisch ausgewuchtete Frässpindel für präzisen Lauf
- Schnelles und einfaches Wechseln der Drehzahl mittels Keilriemen
- Inklusive Fräserschutzhaube mit Absauganschluss diam. 100 mm und Schleifwalze diam. 75 mm
- Verwindungssteifer Arbeitstisch aus Grauguss für höchste Präzision
- Ergonomisch angebrachte Schalt- und Bedienelemente für bequemes Arbeiten
- Maschinenkörper bestehend aus einer verwindungssteifen Stahlkonstruktion
- Großer Drehzahlbereich von 1800 - 9000 U/min (4 Stufen)
- Handrad mit Skala für die Höhenverstellung der Frässpindel
Technische Spezifikation:
| Tischabmessung | 700 x 700 mm |
| Arbeitshöhe | 840 mm |
| Spindeldurchmesser | 30 mm |
| Höhenverstellung der Spindel | 105 mm |
| Aufspannlänge | 100 mm |
| Max. Werkzeugdurchmesser | 200 mm |
| Max. Werkzeugdurchmesser versenkbar | 95 mm |
| Spindeldrehzahl | 1800 / 3000 / 6000 / 9000 U/min |
| Absauganschluss Ø | 100 mm |
| Motor-Abgabeleistung S1 100% | 2,2 kW (3,0 PS) |
| Motor-Aufnahmeleistung S6 40% | 3,0 kW (4,0 PS) |
| Spannung | 230 V |
| Maschinenabmessung (B x T x H) | 930 x 760 x 1160 mm |
| Gewicht ca. | 157 kg |
Lieferumfang:
- Wechselspindel 30 mm
- Wechselspindel für Schaftfräser 6, 8, 12 mm
- Spannzangen 6, 8, 12 mm
- Schleifwalze diam. 75 mm - K 100
- Gehrungsanschlag
- Digitale Drehzahlanzeige
- Rechts-/Linkslauf
- Schutz- und Andrückvorrichtung
Abbildung mit optional erhältlichen Integralschienen
Die Anschläge der Fräserschutzhaube können schnell und einfach auf das jeweilige Fräswerkzeug eingestellt werden. Die serienmäßige Schutzvorrichtung verhindert ein Rückschlagen des Werkstückes.
Der serienmäßige Gehrungsanschlag kann von -60° bis +60° geschwenkt werden.

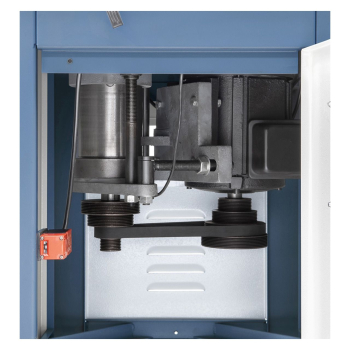

Das Fräsaggregat aus Grauguss ist leicht zugänglich, wodurch ein problemloser Drehzahlwechsel möglich ist.
Schnelle und einfache Höhenverstellung der Spindel mittels ergonomisch angebrachtem Handrad.
Schleifwalze diam. 75 mmim Lieferumfang enthalten.
Der massive Fräseranschlag kann für Werkzeuge bis 200 mm verwendet werden. Die beidseitigen Anschlagschienen sind serienmäßig mit einer Feineinstellung ausgestattet.
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
