09-1313 Bernardo Schwenkspindel-Fräsmaschinen TS 1300 E
09-1313 Bernardo Schwenkspindel-Fräsmaschinen TS 1300 E
Beschreibung:Die kompakte Schwenkspindel-Fräsmaschine TS 1300 E zeichnet sich durch die nach hinten schwenkbare Frässpindel aus, dadurch ergeben sich erhebliche Vorteile wie z.B. der optimale Einsatz eines Vorschubapparates und ein Maximum an Sicherheit für den Anwender. Durch die Tischverbreiterung mit ausziehbarer Werkstückauflage wird das Bearbeiten von großen Werkstücken erheblich erleichtert.
Features:
Technische Spezifikation:
Lieferumfang:

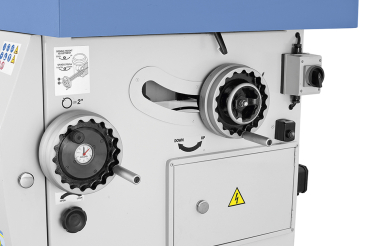

Die Schwenkung des Fräsaggregates erfolgt mittels ergonomisch angebrachtem Handrad, die Gradeinstellung ist auf einer Digitalanzeige ablesbar.
Die nach hinten schwenkbare Frässpindel hat folgende Vorteile: Optimaler Einsatz eines Vorschubapparates, ein Maximum an Sicherheit und ein sauberes Fräsbild.

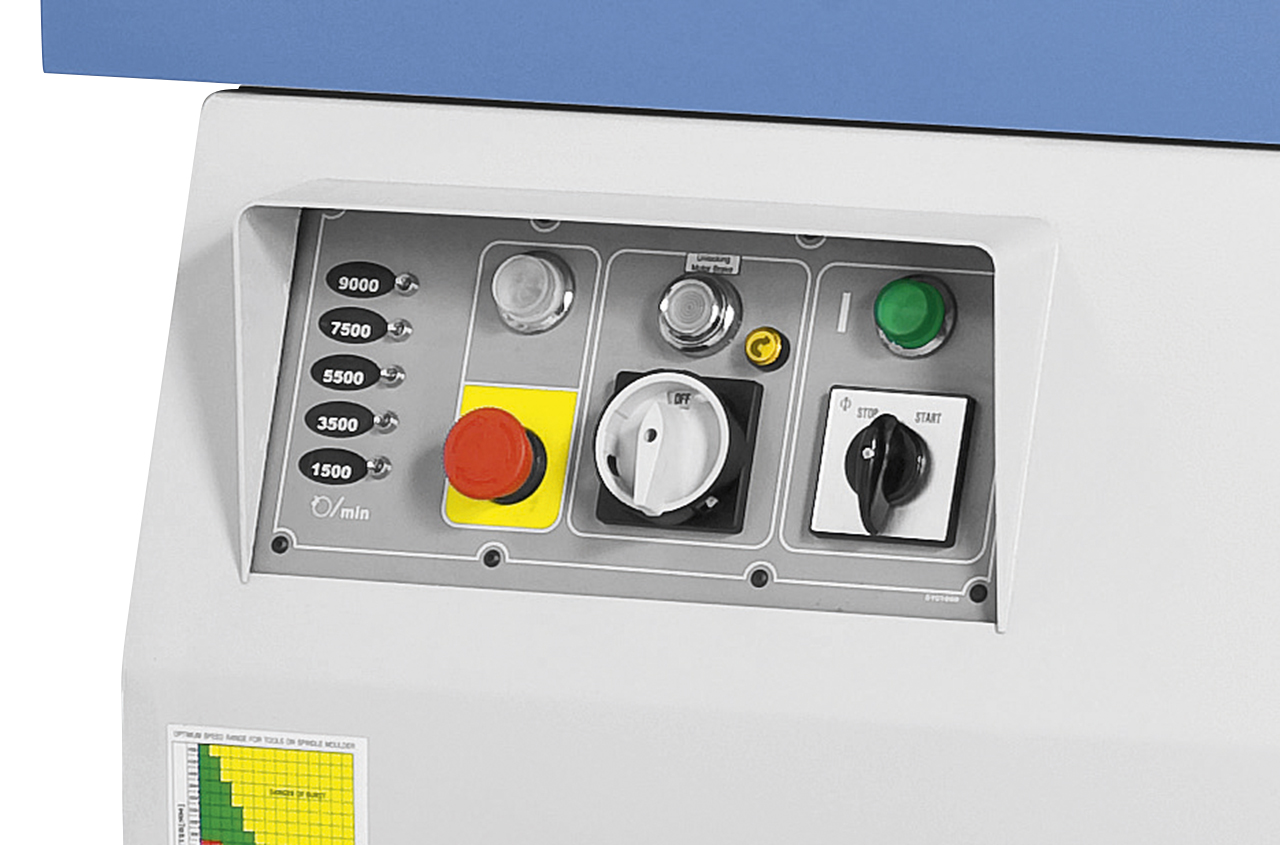

Die Bedienung der Elektrokomponenten erfolgt bequem an der Frontseite der Maschine. LED´s zeigen die eingestellte Drehzahl an.
Die Einlaufrolle und die ausziehbare Tischverbreiterung erleichtern das Handling bei längeren Werkstücken.
Beschreibung:Die kompakte Schwenkspindel-Fräsmaschine TS 1300 E zeichnet sich durch die nach hinten schwenkbare Frässpindel aus, dadurch ergeben sich erhebliche Vorteile wie z.B. der optimale Einsatz eines Vorschubapparates und ein Maximum an Sicherheit für den Anwender. Durch die Tischverbreiterung mit ausziehbarer Werkstückauflage wird das Bearbeiten von großen Werkstücken erheblich erleichtert.
Features:
- Serienmäßig mit Rechts- / Linkslauf und elektrischer Spindelbremse ausgestattet
- Verwindungssteifer, stark verrippter Arbeitstisch aus Grauguss, plangenau bearbeitet und geschliffen für höchste Präzision
- Handrad mit analoger Gradanzeige für Frässpindelschwenkung (Standard)
- Inklusive Tischverbreiterung, Einlaufrolle und ausziehbarer Werkstückauflage für große Werkstücke
- Großdimensioniertes Fräsaggregat aus Grauguss, beidseitig am Frästisch befestigt
- Die Einstellung des Fräsanschlages erfolgt über ein Handrad, die Ablesung erfolgt mittels digitaler Anzeige auf 1/10 genau
- Durchzugsstarker Antriebsmotor mit automatischem Stern-Dreieck-Anlauf
- Einfacher Riemenwechsel zur Geschwindigkeitswahl über großzügige Öffnung an der Maschinenfront
- Digitale Anzeige zum bequemen Ablesen des Frässpindelhubes auf 1/10 genau
- Frässpindel mit Präzisionslager im oberen Bereich gelagert, dadurch erhöht sich die Lebensdauer bzw. wird die Lagerbelastung gering gehalten
Technische Spezifikation:
| Tischabmessung | 2510 x 430 / 970 mm |
| Tischverbreiterung links/rechts | je 600 x 430 mm |
| Arbeitshöhe | 915 mm |
| Spindeldurchmesser | 30 mm |
| Schwenkbare Spindel | +10° bis -45° |
| Höhenverstellung der Spindel | 180 mm |
| Aufspannlänge | 120 mm |
| Max. Werkzeugdurchmesser | |
| - beim Profilieren | 260 mm |
| - beim Zapfenschneiden | 360 mm |
| Max. Werkzeugdurchmesser versenkbar | 310 mm |
| Frästischöffnung | 320 mm |
| Spindeldrehzahl | 1500 / 3500 / 5500 / 7500 / 9000 U/min |
| Absauganschluss Ø | 125 / 100 mm |
| Motorleistung | 5,5 kW (7,5 PS) – 400 V |
| Maschinenabmessung (B x T x H) | 2610 x 1230 x 1500 mm |
| Gewicht ca. | 664 kg |
Lieferumfang:
- Fräserschutzhaube FA-02
- Schutz- und Andrückvorrichtung
- Wechselspindel 30 mm
- Rechts- / Linkslauf
- LED-Drehzahlanzeige
- Analoge Gradanzeige
- Digitale Spindelhubanzeige
- Elektrische Spindelbremse
- Automatischer Stern-Dreieck-Anlauf
- Anschluss für Vorschubapparat
- Tischverbreiterung rechts / links
- Ausziehbare Werkzeugauflage
Die Schwenkung des Fräsaggregates erfolgt mittels ergonomisch angebrachtem Handrad, die Gradeinstellung ist auf einer Digitalanzeige ablesbar.
Die nach hinten schwenkbare Frässpindel hat folgende Vorteile: Optimaler Einsatz eines Vorschubapparates, ein Maximum an Sicherheit und ein sauberes Fräsbild.
Die Bedienung der Elektrokomponenten erfolgt bequem an der Frontseite der Maschine. LED´s zeigen die eingestellte Drehzahl an.
Die Einlaufrolle und die ausziehbare Tischverbreiterung erleichtern das Handling bei längeren Werkstücken.
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
