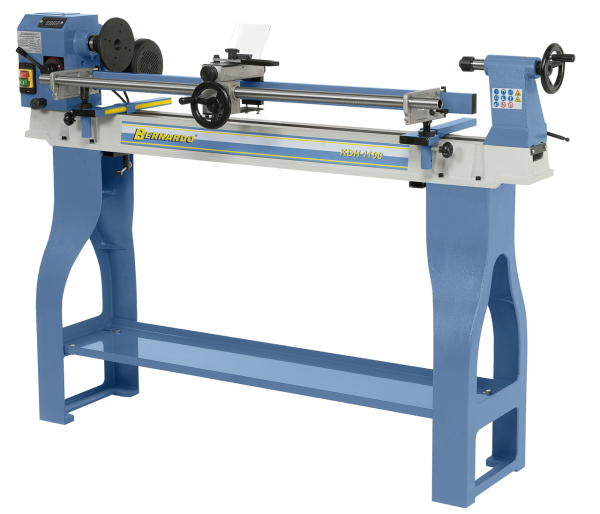

10-1112 Bernardo Kopierdrechselmaschinen KDH 1100 - 400 V
10-1112 Bernardo Kopierdrechselmaschinen KDH 1100 - 400 V
Beschreibung:Die Drechselmaschine KDH 1100 ist serienmäßig mit einer Kopiereinrichtung sowie einem umfangreichen Standardzubehör ausgestattet. Durch die stabile Gussausführung und dem fairen Preis-Leistungsverhältnis ist diese Maschine ideal für den Einsteiger.
Features:
Technische Spezifikation:
Lieferumfang:
Zum Bearbeiten größerer Werkstücke kann der Spindelkopf um 90° geschwenkt werden.
Für ein optimales Einstellen der gewünschten Drehzahl ist die Maschine mit einer digitalen Drehzahlanzeige ausgestattet.
Die Geschwindigkeitsübertragung vom Motor zur Pinole erfolgt über einen soliden Variatorantrieb
Optional mit feststehender Lünette lieferbar
Pinole mit Durchgangsbohrung, ideal zum Herstellen z.B. von Kabelkanälen in Lampensockeln
Serienmäßig mit Kopiereinrichtung zum rationellen Kopieren vom Originalteil oder nach Schablone
3-Backen-Spannfutter 150 mm (Option)
Beschreibung:Die Drechselmaschine KDH 1100 ist serienmäßig mit einer Kopiereinrichtung sowie einem umfangreichen Standardzubehör ausgestattet. Durch die stabile Gussausführung und dem fairen Preis-Leistungsverhältnis ist diese Maschine ideal für den Einsteiger.
Features:
- Kopiereinrichtung zum Kopieren von Originalteilen oder nach Schablone
- Reitstockpinole mit Durchgangsbohrung zum Bearbeiten von langen Werkstücken
- Leichtes Einstellen der gewünschten Drehzahl mittels Digitalanzeige
- Serienmäßig mit robustem Gussuntergestell
- Stufenlos einstellbare Drehzahl zum optimalen Anpassen an das Werkstück
- Robuste, präzisionsgelagerte Spindel für hohe Rundlaufgenauigkeit
- Drehbarer Spindelstock für Drechselarbeiten außerhalb des Maschinenbettes
- Vibrationsfreier Lauf durch schwere Gusskonstruktion
- Hochwertiger Riemenantrieb für optimale Kraftübertragung vom Motor zur Spindel
- Schnelles Fixieren des Reitstockes am Maschinenbett mittels Schnellspannhebel
Technische Spezifikation:
| Spitzenweite | 1100 mm |
| Bearbeitungsdurchmesser | |
| - über Führungsbahn | 370 mm |
| - über Kopieren | 160 mm |
| Spindeldrehzahlen, stufenlos | 500 - 2000 U/min |
| Spindelgewinde | M33 x 3,5 mm |
| Reitstockkonus | MK 2 |
| Pinolenverstellung | 50 mm |
| Kopierlänge | 850 mm |
| Motor-Abgabeleistung S1 100% | 0,75 kW (1,0 PS) |
| Motor-Aufnahmeleistung S6 40% | 1,1 kW (1,5 PS) |
| Spannung | 400 V |
| Maschinenabmessung (B x T x H) | 1650 x 750 x 1210 mm |
| Gewicht ca. | 128 kg |
Lieferumfang:
- Handauflage 300 mm
- Aufspannscheibe 150 mm
- Mitlaufende Körnerspitze
- Vierzackmitnehmer
- Kopiereinrichtung
- Stufenlose Drehzahlregelung
- Digitale Drehzahlanzeige
- Untergestell
- Bedienwerkzeug

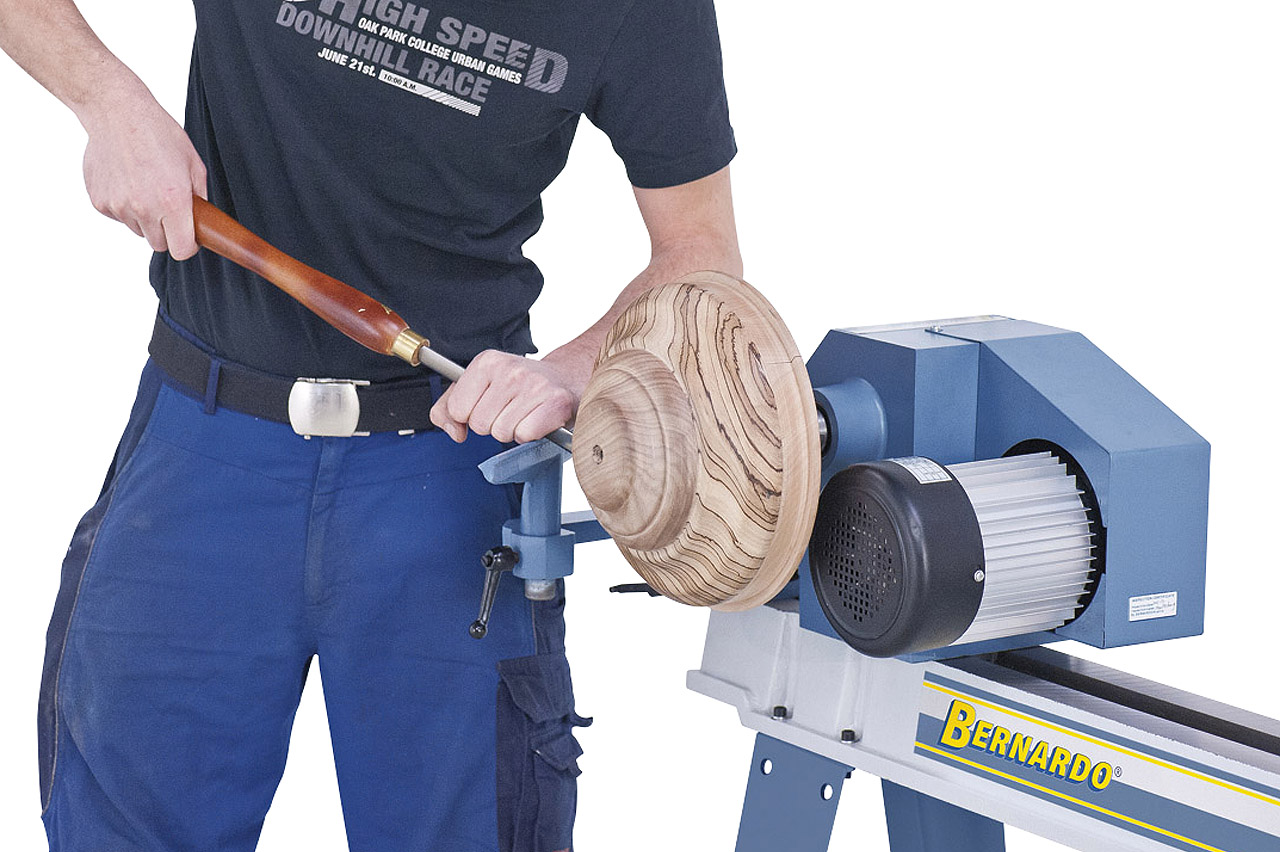

Zum Bearbeiten größerer Werkstücke kann der Spindelkopf um 90° geschwenkt werden.
Für ein optimales Einstellen der gewünschten Drehzahl ist die Maschine mit einer digitalen Drehzahlanzeige ausgestattet.
Die Geschwindigkeitsübertragung vom Motor zur Pinole erfolgt über einen soliden Variatorantrieb

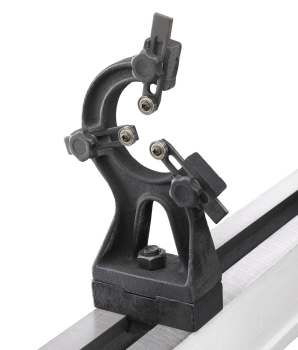

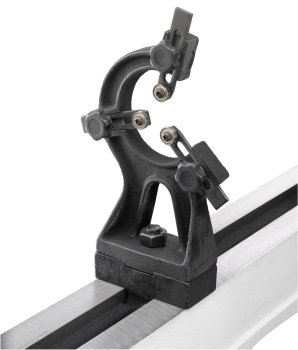

Optional mit feststehender Lünette lieferbar
Pinole mit Durchgangsbohrung, ideal zum Herstellen z.B. von Kabelkanälen in Lampensockeln
Serienmäßig mit Kopiereinrichtung zum rationellen Kopieren vom Originalteil oder nach Schablone
3-Backen-Spannfutter 150 mm (Option)
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
