10-1150 Bernardo Kopierdrechselmaschinen CL 1300
10-1150 Bernardo Kopierdrechselmaschinen CL 1300
Beschreibung:Die leistungsstarke Kopierdrechselmaschine CL 1300 für den anspruchsvollen Profidrechsler vereint optimale Funktion, Formschönheit, Sicherheit und Genauigkeit. Die massive, präzisionsgelagerte Spindel, mit den vier aufeinander abgestimmten Drehzahlen, gewährleistet auch bei großen Werkstücken eine optimale Drehleistung.
Features:
Technische Spezifikation:
* nach Schablone
Lieferumfang:
Abbildung CL 1500
Serienmäßig mit angebauter Kopiervorrichtung, kopieren vom Original oder nach Schablone möglich.
Der Reitstock wird mittels Einhebelklemmung schnell und einfach am Maschinenbett fixiert.
Feststehende Lünette für Wellendurchmesser bis max. 90 mm im Lieferumfang enthalten.
Einfache Fixierung der Handauflage mittels Schnellspannhebel.

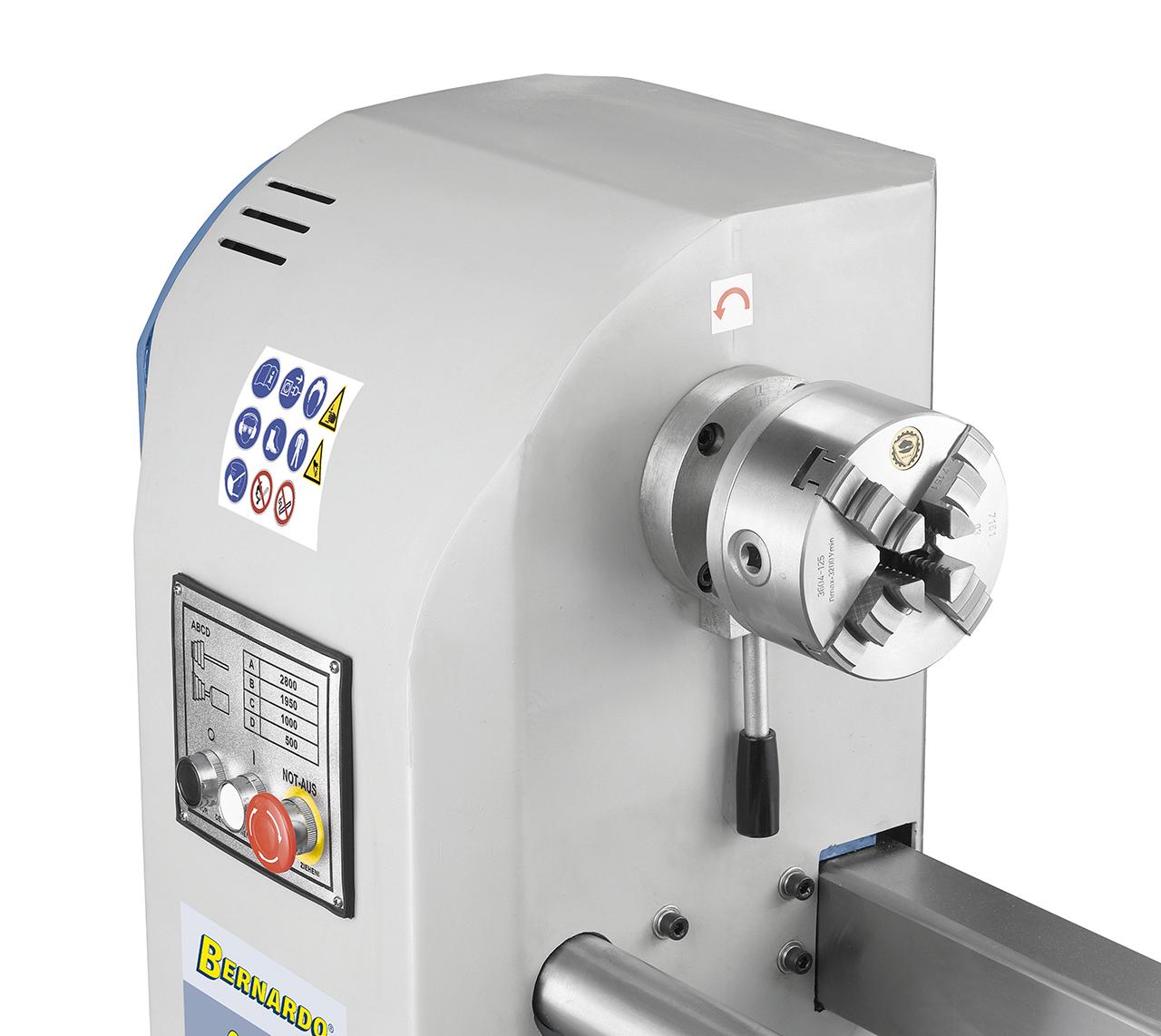

Das aus einem 4-Backenfutter und diversen Spanneinrichtungen bestehende System-Spannfutterset bietet zusätzliche Einsatzmöglichkeiten (Option).

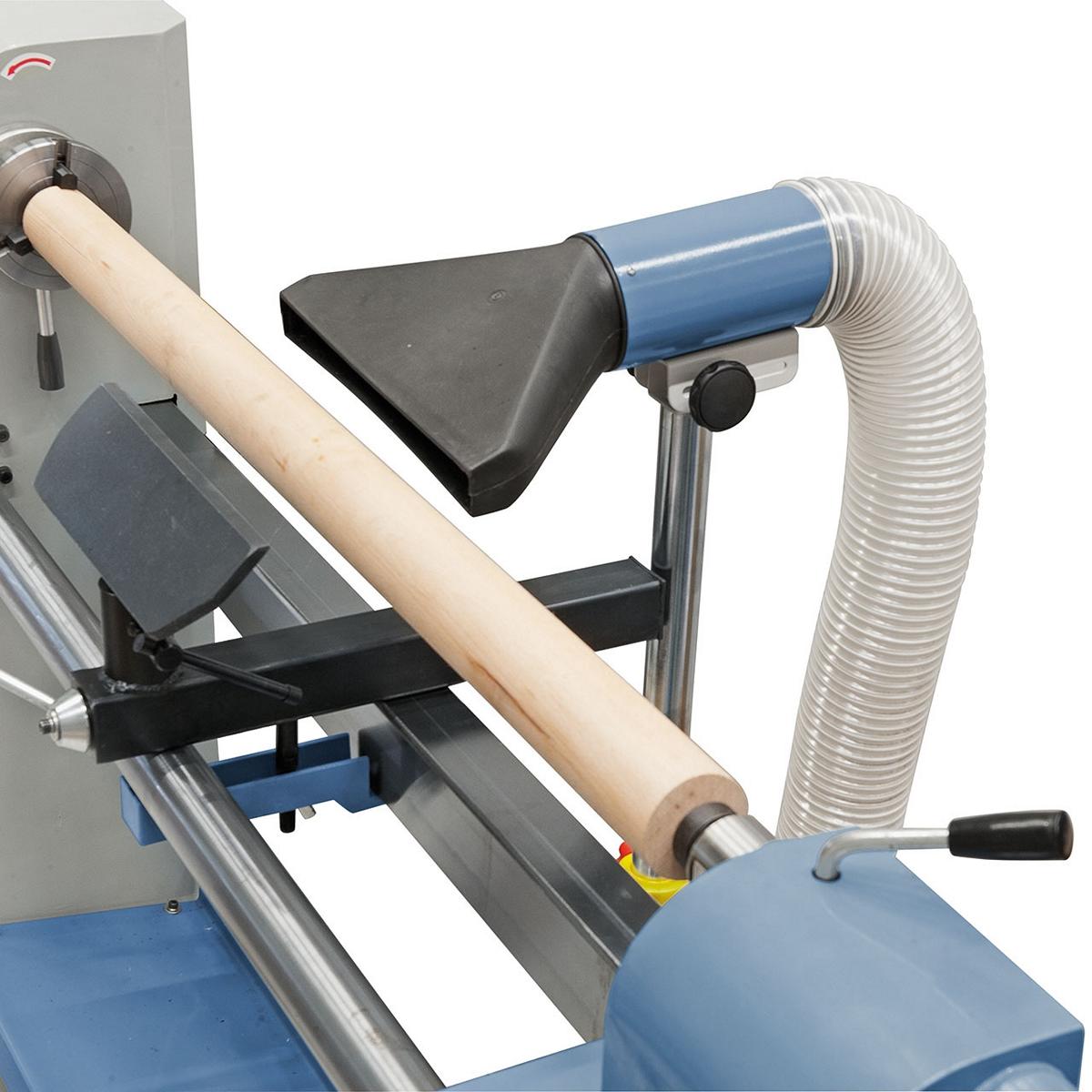

Die optional erhältliche Absaugung sorgt für einen sauberen Arbeitsplatz beim Drechseln.
Spannfutter-Set Premium M 115, Weitspannzange geriffelt innen/außen
Spannfutter-Set Premium M 115, Stufenbacken
Beschreibung:Die leistungsstarke Kopierdrechselmaschine CL 1300 für den anspruchsvollen Profidrechsler vereint optimale Funktion, Formschönheit, Sicherheit und Genauigkeit. Die massive, präzisionsgelagerte Spindel, mit den vier aufeinander abgestimmten Drehzahlen, gewährleistet auch bei großen Werkstücken eine optimale Drehleistung.
Features:
- In der umfangreichen Standardlieferung enthalten: Handauflage 290 mm, Aufspannscheibe 200 mm, mitlaufende Körnerspitze, Vierzackmitnehmer
- Kopiereinrichtung zum Kopieren von Originalteilen bzw. nach Schablone
- Reitstockpinole mit Durchgangsbohrung zum Bearbeiten von langen Werkstücken
- Durchzugsstarker Antriebsmotor für höchste Beanspruchung
- Optimale Kraftübertragung mittels hochwertigem Riemenantrieb mit 4 Geschwindigkeiten
- Stabile Konstruktion aus Grauguss für vibrationsfreies Arbeiten
- Ergonomisch angebrachte Schalt- und Bedienelemente an der Vorderseite der Maschine
- Massive, präzisionsgelagerte Spindel für hohe Rundlaufgenauigkeit
- Umfangreiches Standardzubehör, dadurch optimales Preis-Leistungsverhältnis
Technische Spezifikation:
| Spitzenweite | 1300 mm |
| Bearbeitungsdurchmesser | |
| - über Führungsbahn | 430 mm |
| - über Support | 160 mm |
| - beim Kopieren* | 160 mm |
| Spindeldrehzahlen | 500 / 1000 / 1950 / 2800 U/min |
| Spindelgewinde | M 33 x 3,5 mm |
| Reitstock | |
| Reitstockkonus | MK 2 |
| Pinolenverstellung | 100 mm |
| Kopiereinrichtung | |
| Kopierlänge | 1300 mm |
| Kopiertiefe max. | 45 mm |
| Motor-Abgabeleistung S1 100% | 1,1 kW (1,5 PS) |
| Motor-Aufnahmeleistung S6 40% | 1,5 kW (2,0 PS) |
| Spannung | 400 V |
| Maschinenabmessung (B x T x H) | 2100 x 700 x 1170 mm |
| Gewicht ca. | 218 kg |
* nach Schablone
Lieferumfang:
- Kopiereinrichtung
- Feststehende Lünette
- Handauflage 290 mm
- Aufspannscheibe diam. 200 mm
- Mitlaufende Körnerspitze MK 2
- Vierzackmitnehmer diam. 40 mm
- Zahnkranzbohrfutter 3 - 16 mm / B 16
- Bohrfutterdorn MK 2 - B 16
- V-förmiger Kopiermeißel in HSS-Qualität
Abbildung CL 1500
Serienmäßig mit angebauter Kopiervorrichtung, kopieren vom Original oder nach Schablone möglich.
Der Reitstock wird mittels Einhebelklemmung schnell und einfach am Maschinenbett fixiert.
Feststehende Lünette für Wellendurchmesser bis max. 90 mm im Lieferumfang enthalten.
Einfache Fixierung der Handauflage mittels Schnellspannhebel.
Das aus einem 4-Backenfutter und diversen Spanneinrichtungen bestehende System-Spannfutterset bietet zusätzliche Einsatzmöglichkeiten (Option).
Die optional erhältliche Absaugung sorgt für einen sauberen Arbeitsplatz beim Drechseln.
Spannfutter-Set Premium M 115, Weitspannzange geriffelt innen/außen
Spannfutter-Set Premium M 115, Stufenbacken
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
