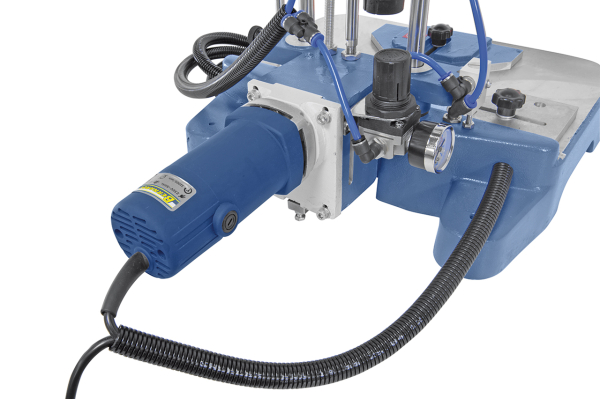

14-2117 Bernardo Keilnutfräsmaschinen KNF 2 P
14-2117 Bernardo Keilnutfräsmaschinen KNF 2 P
Beschreibung:Die Doppel-Keilnutfräsmaschine KNF 2 P eignet sich zur Verbindung von breiteren Rahmenteilen z.B. für Handläufe, Segmentbögen, Rundbogenfenster, Eckbänke usw., da pro Arbeitshub zwei Keilnuten hergestellt werden können. Dieses Modell ist zusätzlich mit einem pneumatischen Niederhalter ausgestattet, welcher über ein Fußpedal betätigt wird.
Features:
Technische Spezifikation:
Lieferumfang:
Verstellbare Anschläge serienmäßig zur optimalen Positionierung und Fixierung des Werkstückes
Gleichzeitige Herstellung von zwei Keilnuten mit fi xemSpindelabstand von 28 mm
Max. Durchgangshöhe von 100 mm, max. Frästiefe 50 mm
Starker Antriebsmotor zum Fräsen von Keilnuten mit Schwalbengröße W-1, W-2 und W-3
Individuell auf die gewünschte Schwalbenlänge einstellbare Frästiefe
Durch die Schwalbenform werden die Rahmenteile form- und kraftschlüssig miteinander verbunden
Anwendungsbeispiel
Beschreibung:Die Doppel-Keilnutfräsmaschine KNF 2 P eignet sich zur Verbindung von breiteren Rahmenteilen z.B. für Handläufe, Segmentbögen, Rundbogenfenster, Eckbänke usw., da pro Arbeitshub zwei Keilnuten hergestellt werden können. Dieses Modell ist zusätzlich mit einem pneumatischen Niederhalter ausgestattet, welcher über ein Fußpedal betätigt wird.
Features:
- Die im Lieferumfang enthaltenen verstellbaren Anschläge erleichtern das Einrichten des Werkstückes auf die gewünschte Position
- Kostengünstige Herstellung von Rahmenverbindungen aller Art, wie z.B. Schubladen, Bilderrahmen, Türbekleidungen, Kranzrahmen, Segmentbögen, Fensterrahmen uvm.
- Verbindungen schnell und kostengünstig herstellbar, besonders wirtschaftlich bei der Produktion von kleineren und mittleren Serien
- Form- und kraftschlüssige Verbindung ohne Einsatz von Haftmittel
- Funktionsweise: Beim Herunterdrücken des Hebels wird das Werkstück geklemmt und die Fräser verfahren bis zur voreingestellten Frästiefe. Beim Hochheben des Hebels in die Ausgangsposition wird das gefräste Werkstück freigegeben und der Motor schaltet automatisch ab
- Je nach Anwendung und Materialstärke stehen unterschiedliche Schwalbengrößen in verschiedenen Längen zur Auswahl
Technische Spezifikation:
| Fräseraufnahme Ø | 6 mm |
| Frästiefe | 0 - 55 mm |
| Tischgröße | 390 x 220 mm |
| Steuerung | pneumatisch |
| Werkstückklemmung | pneumatisch |
| Spindelabstand | 28 mm |
| Erforderlicher Luftdruck | 6 - 8 bar |
| Anschlaglänge | 390 mm |
| Profilbreite max. | 185 mm |
| Durchgangshöhe max. | 100 mm |
| Drehzahl | 32000 U/min |
| Motorleistung | 0,85 kW |
| Spannung | 230 V |
| Maschinenabmessung (B x T x H) | 400 x 620 x 480 mm |
| Gewicht ca. | 14 kg |
Lieferumfang:
- 2 Stk. Fräser für Schwalbengröße W-2
- Gehrungsanschlag 45°
- 2 seitliche Anschläge
- Pneumatischer Niederhalter
- Fußpedal
Verstellbare Anschläge serienmäßig zur optimalen Positionierung und Fixierung des Werkstückes
Gleichzeitige Herstellung von zwei Keilnuten mit fi xemSpindelabstand von 28 mm
Max. Durchgangshöhe von 100 mm, max. Frästiefe 50 mm
Starker Antriebsmotor zum Fräsen von Keilnuten mit Schwalbengröße W-1, W-2 und W-3
Individuell auf die gewünschte Schwalbenlänge einstellbare Frästiefe
Durch die Schwalbenform werden die Rahmenteile form- und kraftschlüssig miteinander verbunden
Anwendungsbeispiel
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
