14-2108 Bernardo Hohlstemmmaschinen HM 30 Porta
14-2108 Bernardo Hohlstemmmaschinen HM 30 Porta

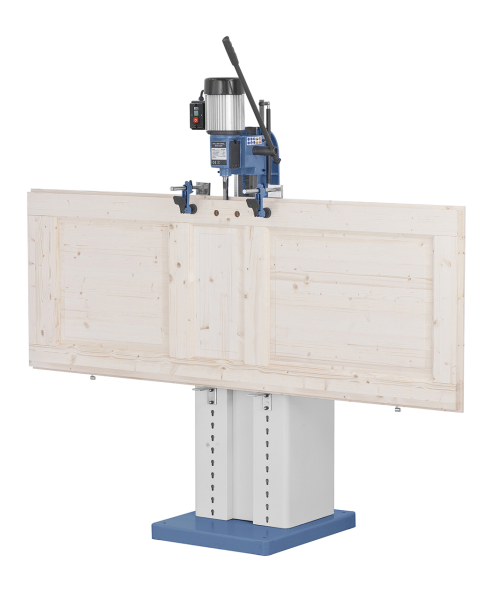

Beschreibung:Die Stemmmaschine HM 30 Porta ist durch ihre Bauweise und Ausstattung besonders für die Bearbeitung größerer Werkstücke wie Türen, Fensterrahmen etc. ausgelegt. Dieses Modell kann auch für Einzel- und Serienarbeiten optimal eingesetzt werden.
Features:
Technische Spezifikation:
* mit Längsanschlag
Lieferumfang:
Stabiler Arbeitstisch, 45° rechts und links schwenkbar
Längs- und Querbewegung mit einstellbaren Anschlägen
Anwendungsbeispiel
Verschiedene Bohrmasken optional erhältlich.
Anwendungsbeispiel: Zapfenverbindung
Beschreibung:Die Stemmmaschine HM 30 Porta ist durch ihre Bauweise und Ausstattung besonders für die Bearbeitung größerer Werkstücke wie Türen, Fensterrahmen etc. ausgelegt. Dieses Modell kann auch für Einzel- und Serienarbeiten optimal eingesetzt werden.
Features:
- Leistungsstarker Antriebsmotor, auch für längeren Betrieb geeignet
- Einstellbarer Exzenterspanner klemmt das Werkstück auf den Maschinentisch
- Zum Stemmen von Rechtecklöchern für Zapfenverbindungen, usw.
- Ideal zum Langlochbohren und Stemmen in Hart- und Weichhölzer
- Verstellbarer Bohrtiefenanschlag für wiederholgenaues Stemmen
- Inklusive Gasdruckzylinder zur Unterstützung des Stemmvorganges
Technische Spezifikation:
| Meißelgröße max. | 25,4 mm |
| Bohrhub | 180 mm |
| Max. Stemmbohrteife | 76 mm |
| Max. Werkstückhöhe | 1150 mm |
| Max. Werkstückbreite | 210 mm |
| Bohrtischgröße | 500 x 150 mm |
| Tisch schwenkbar links / rechts | 45° / 45° |
| Bohrkopf seitlich verschiebbar | 235 mm |
| Bohrkopf vor / zurück verschiebbar | 100 mm |
| Drehzahl | 1400 U/min |
| Motorleistung | 1,1 kW (1,5 PS) |
| Spannung | 400 V |
| Maschinenabmessung (B x T x H) | 650 (1255)* x 550 x 1820 mm |
| Gewicht ca. | 190 kg |
Lieferumfang:
- Zahnkranz-Bohrfutter 16 mm
- 2 Stk. Exzenterspanner
- Längsanschlag
- Bohrtiefenanschlag mit Skala
- Schnellspann-Schraubstock
- Hohlstemmbohrer 15,87 mm
- Gasdruck-Ausgleichszylinder
- Schwenkbarer Arbeitstisch
- Geschlossener Unterbau mit Werkzeugfach
Stabiler Arbeitstisch, 45° rechts und links schwenkbar
Längs- und Querbewegung mit einstellbaren Anschlägen
Anwendungsbeispiel

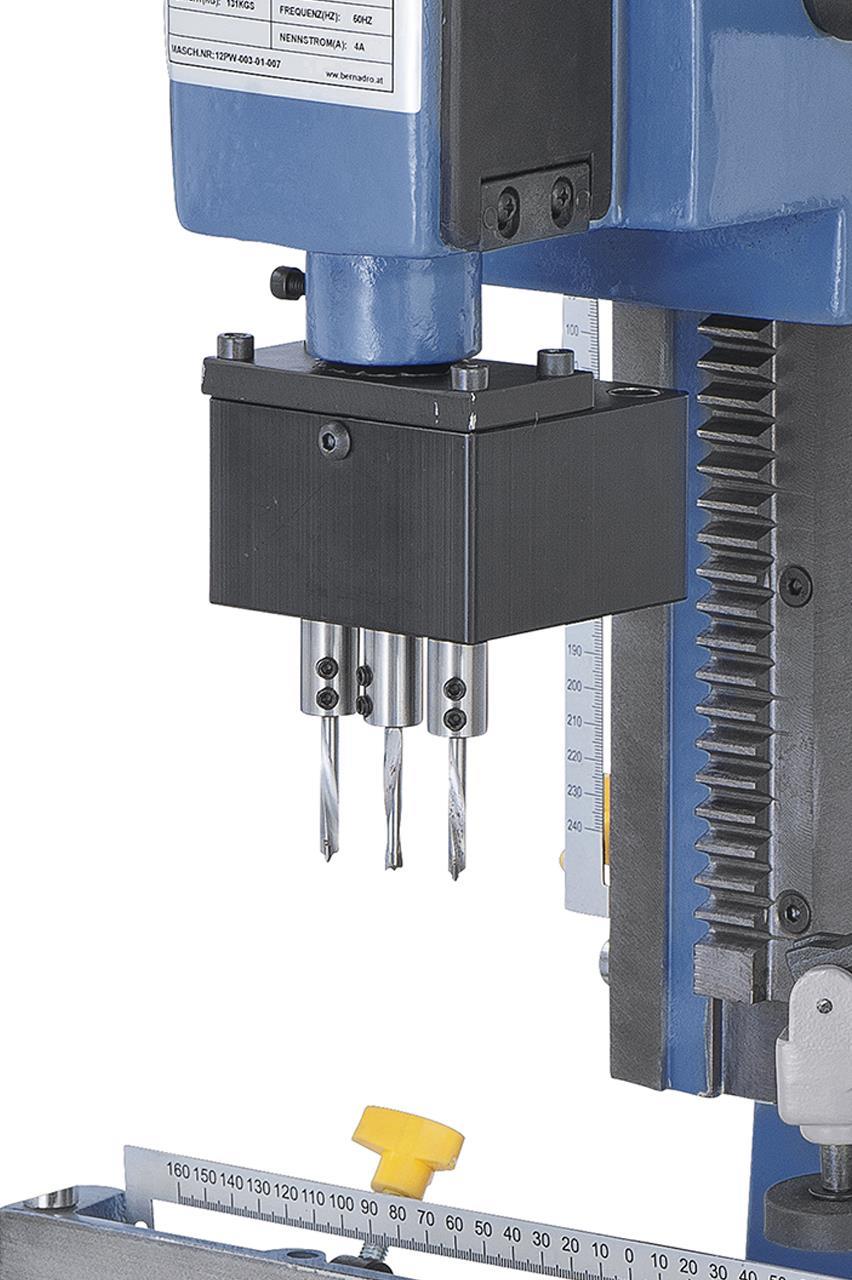

Verschiedene Bohrmasken optional erhältlich.
Anwendungsbeispiel: Zapfenverbindung
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
