06-1177 Bernardo Elektro-Rohrbiegemaschinen BM 60 A
06-1177 Bernardo Elektro-Rohrbiegemaschinen BM 60 A
Features:
Technische Spezifikation:
Lieferumfang:

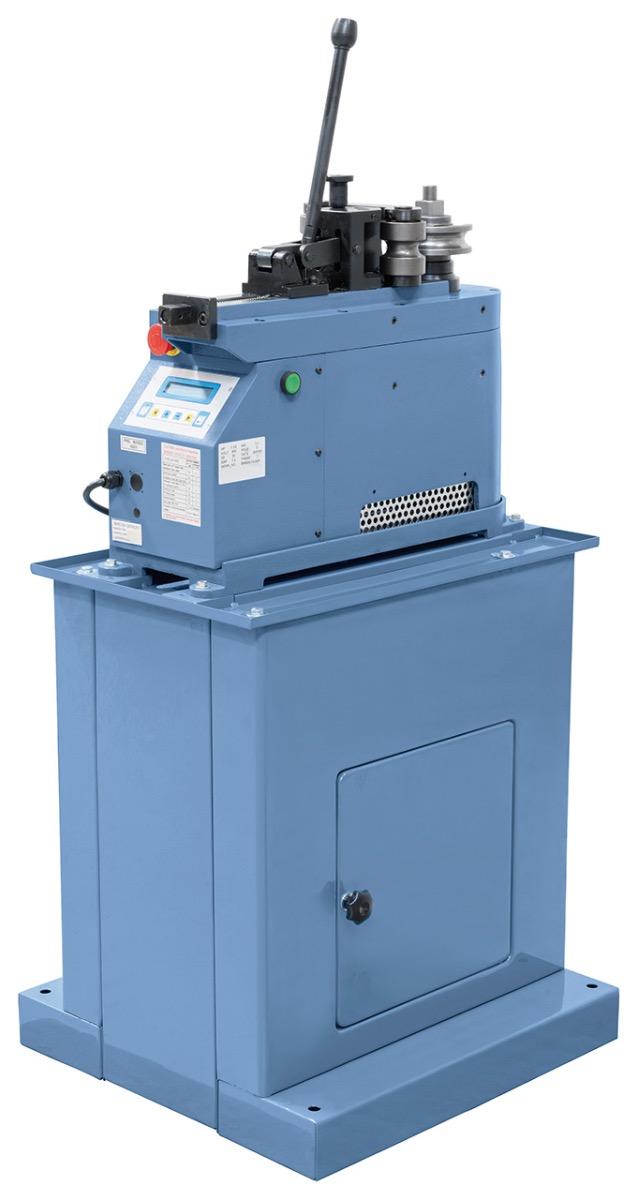

Abbildung mit optionalem Untergestell

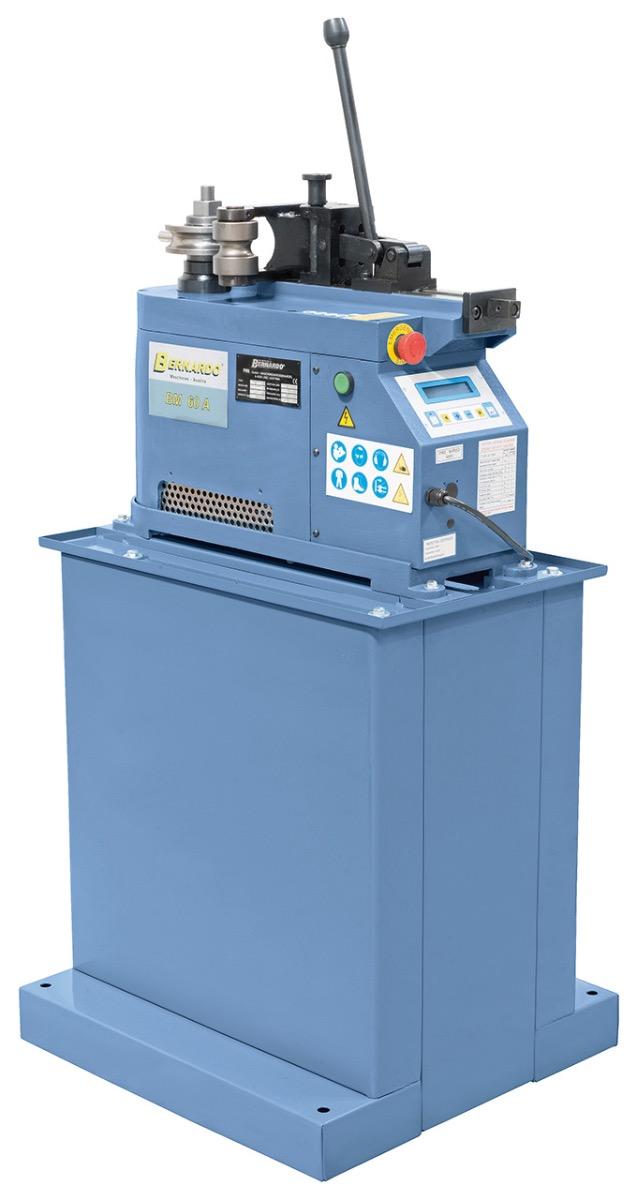

Abbildung mit optionalem Untergestell
Serienmäßig mit NC-Steuerung zum Einstellen des Biegewinkels.

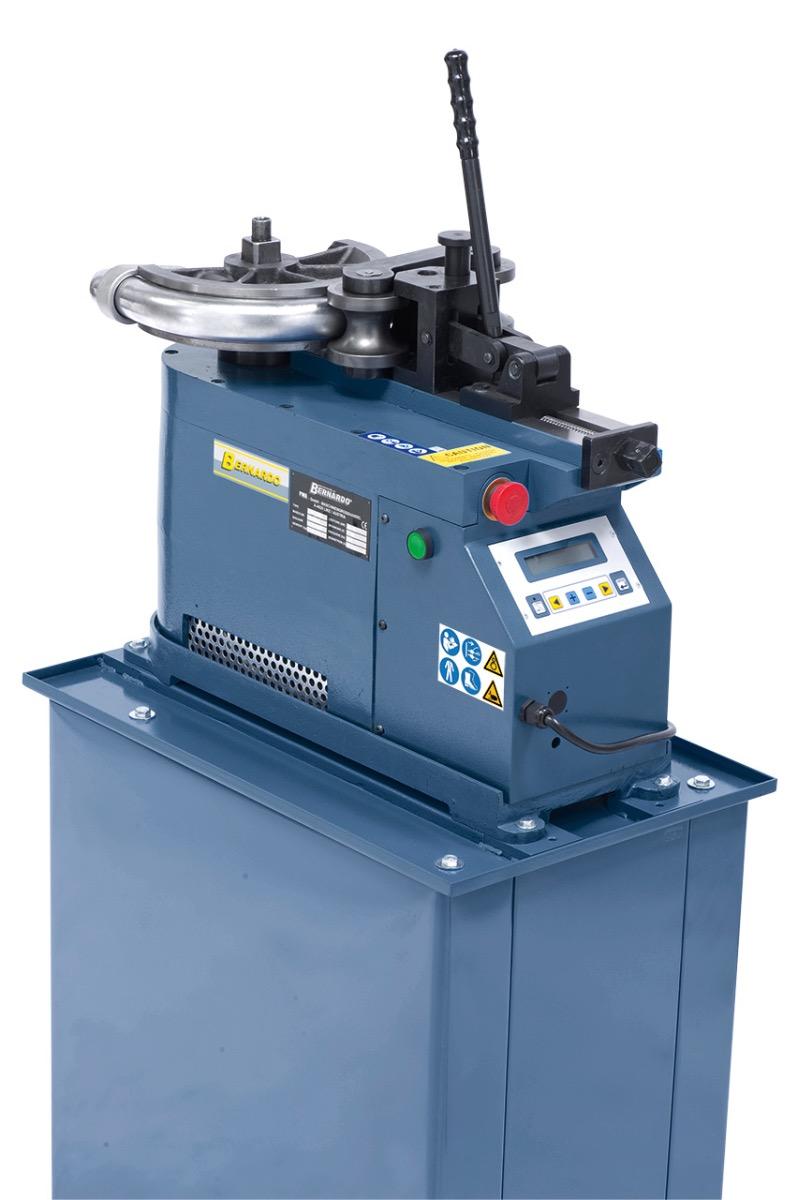

Anwendungsbeispiel

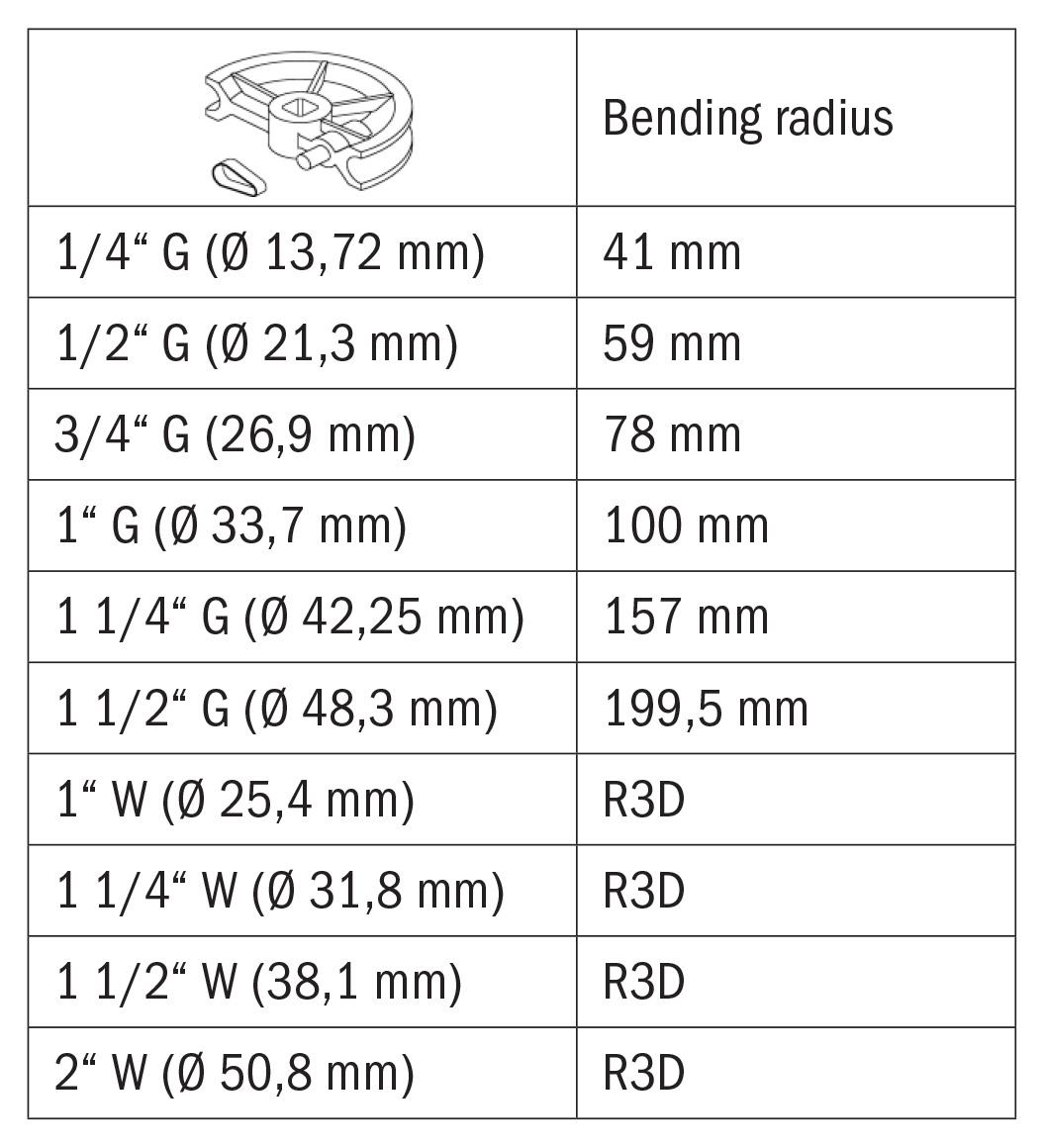

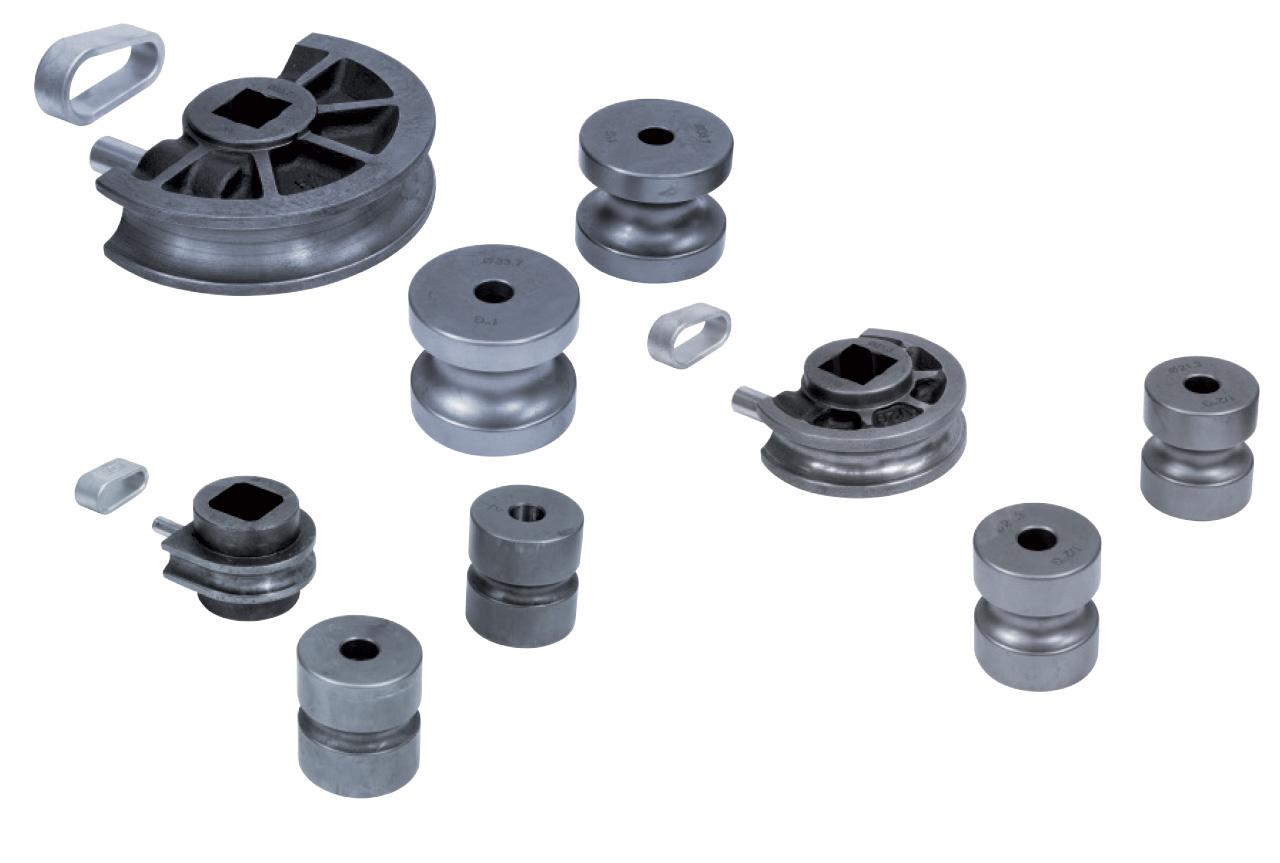

Verschiedenste Biegesegmente (inkl. Gegenrollen und Ring) von 1/4“ - 2“ optional erhältlich.
Features:
- Inklusive NC-Steuerung für die Biegewinkeleinstellung, Speicher für bis zu 50 Programme
- Serienmäßig mit Schnellverstellung der Gegenrollenhalterung bzw. des optionalen Gleitschuhs
- Zum Kaltbiegen von Rohren aus Stahl, Edelstahl, Aluminium, Kupfer, Messing usw.
- Biegesegmente für verschiedenste Rohrdurchmesser optional erhältlich
- Für optimale Biegeergebnisse bei Wandstärken bis 2,5 mm ist optional ein Gleitschuh erhältlich
- Optimierte Geometrie der Biegesegmente, dadurch sehr kurzes, gerades Rohrende
- Nach Programmende automatische Rückstellung in die Ausgangsposition
Technische Spezifikation:
| Biegekapazitäten: | |
| Hydraulikrohr S235JR | 54 x 4 mm |
| Aluminiumrohr | 54 x 5 mm |
| Stahlrohr | 54 x 2 mm |
| Edelstahlrohr AISI 304/316 | 42 x 3 mm |
| Kupfer- bzw. Messingrohr | 54 x 4 mm |
| Gasrohr für Rohrleitungen | 1 1/2“ |
| Max. Biegewinkel | 180° |
| Max. Biegeradius | 150 mm |
| Motorleistung | 1,1 kW |
| Spannung | 400 V |
| Maschinenabmessung (B x T x H)* | 700 x 230 x 520 mm |
| Gewicht ca. | 107 kg |
| * ohne Untergestell |
Lieferumfang:
- NC-Steuerung
- Halterung für Gegenrollen
- Schnellverstellung
- 2-Hand-Sicherheitsbedienung
Abbildung mit optionalem Untergestell
Abbildung mit optionalem Untergestell
Serienmäßig mit NC-Steuerung zum Einstellen des Biegewinkels.
Anwendungsbeispiel
Verschiedenste Biegesegmente (inkl. Gegenrollen und Ring) von 1/4“ - 2“ optional erhältlich.
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
