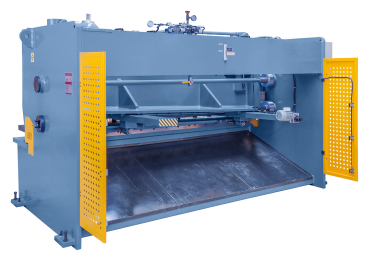

06-1925XL1 Bernardo Hydraulische Kulissen-Tafelscheren HKS 3200 x 10
06-1925XL1 Bernardo Hydraulische Kulissen-Tafelscheren HKS 3200 x 10
Features:
Technische Spezifikation:
* Materialfestigkeit 400 N/mm²
** Abhängig der Schnittlänge
Lieferumfang:
Abbildung HKS 3200 x 12
Abbildung HKS 3200 x 12
Abbildung HKS 3200 x 12
Abbildung HKS 3200 x 12
Abbildung HKS 3200 x 12
Abbildung HKS 3200 x 12
Integrierte Steuerung E21S im Bedienpult, serienmäßg mit Speicherfunktion
Kompakte und wartungsarme Hydraulikeinheit, für Wartungsarbeiten leicht zugänglich.
Hinteranschlag serienmäßig mit Kugelumlaufspindeln für erhöhte Genauigkeit.
Tischauflagefläche mit integrierten Rollen, ideal für große Werkstücke.
Features:
- Lineare Bewegung des Messerbalkens und einstellbarer Schnittwinkel für optimale Schnittergebnisse, besonders bei Dünnblechen
- Einfaches und schnelles Einstellen des Schnittwinkels direkt am Bedienpult
- Für rationelles Schneiden verschiedenster Materialien, wie z.B. Stahlblech, Messing, Aluminium, Kupfer,...
- Schneiden mittels Fußpedal, Hände bleiben frei zum optimalen Positionieren des Bleches
- Hohe Bedienersicherheit durch Schutzabdeckung und Fotozellen an der Rückseite der Maschine
- Robuste Stahl-Schweißkonstruktion für verwindungsfreies Arbeiten
- Stufenlos einstellbare Schnittlänge, Zeitersparnis bei kurzen Werkstücken
Technische Spezifikation:
| Schnittlänge | 3200 mm |
| Max. Blechstärke * | 10 mm |
| Schnittwinkel | 0,5° - 2,0° |
| Motorischer Hinteranschlag | 20 - 800 mm |
| Hübe / min** | 10 - 25 |
| Anzahl der Niederhalter | 14 Stk. |
| Ausladung | 150 mm |
| Tischhöhe | 800 mm |
| Auflagearme | 4 Stk. |
| Öltank | 215 Liter |
| Motorleistung | 11,0 kW |
| Länge | 3950 mm |
| Tiefe | 2810 mm |
| Höhe | 1950 mm |
| Gewicht ca. | 9000 kg |
** Abhängig der Schnittlänge
Lieferumfang:
- Schnittspalteinstellung
- Schnittlinienbeleuchtung
- Motorischer NC-Hinteranschlag
- Vordere Blechauflagen
- Seitlicher Anschlag
- Winkelanschlag
- Schutzblech mit Fotozellen
- NC-Steuerung E21S
- Fußpedal mit Not-Halt
- Messer aus Werkzeugstahl
Abbildung HKS 3200 x 12
Abbildung HKS 3200 x 12
Abbildung HKS 3200 x 12
Abbildung HKS 3200 x 12
Abbildung HKS 3200 x 12
Abbildung HKS 3200 x 12
Integrierte Steuerung E21S im Bedienpult, serienmäßg mit Speicherfunktion
Kompakte und wartungsarme Hydraulikeinheit, für Wartungsarbeiten leicht zugänglich.
Hinteranschlag serienmäßig mit Kugelumlaufspindeln für erhöhte Genauigkeit.
Tischauflagefläche mit integrierten Rollen, ideal für große Werkstücke.
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
Hersteller:
PWA HandelsgesmbH
Nebingerstraße 7a
4020 Linz
Österreich
Telefon:+43 (0) 732/664015
Fax:+43 (0) 732/664015-9
Mail:bernardo@pwa.at
Bei Fragen zum Produkt über "Kontakt" hier im Shop.
