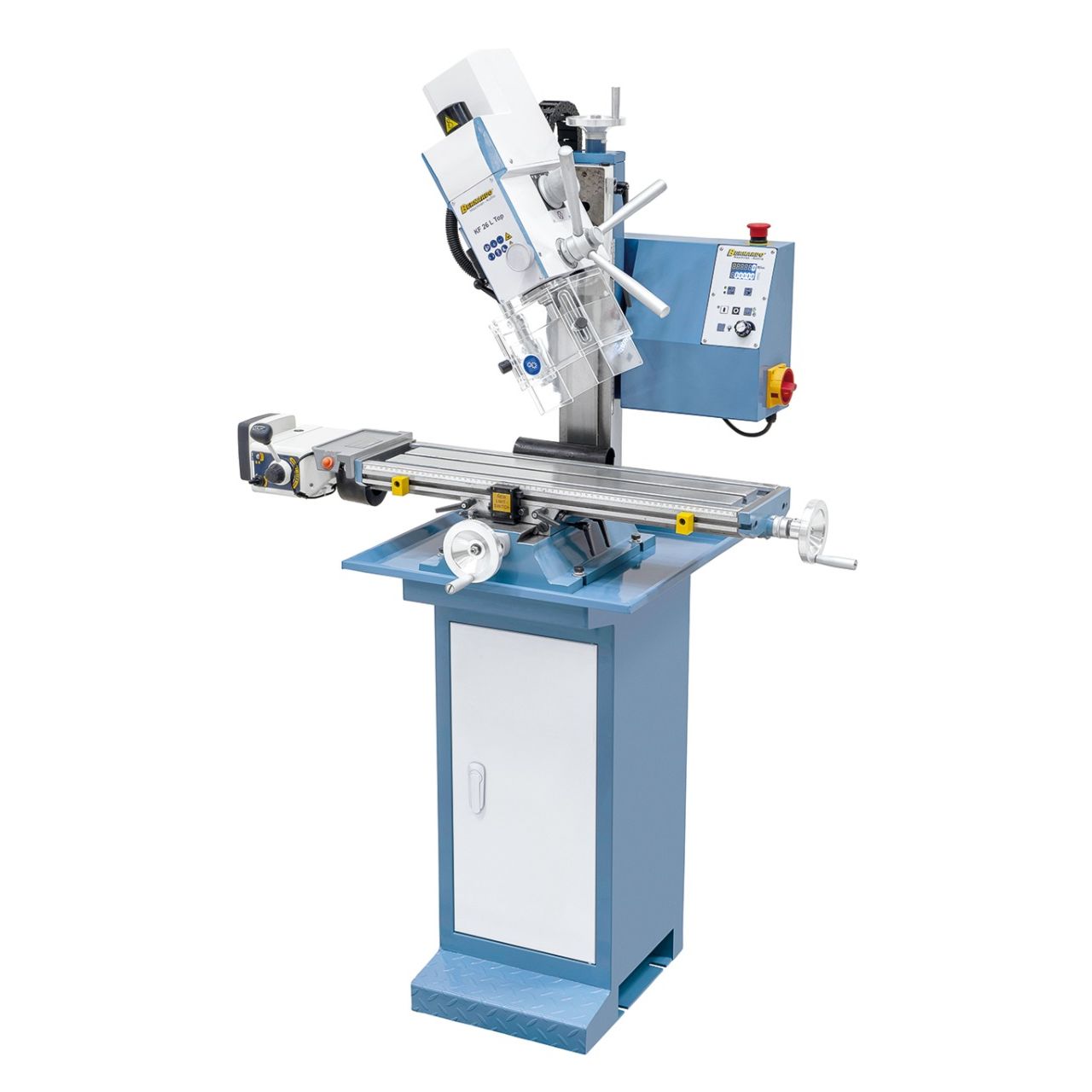

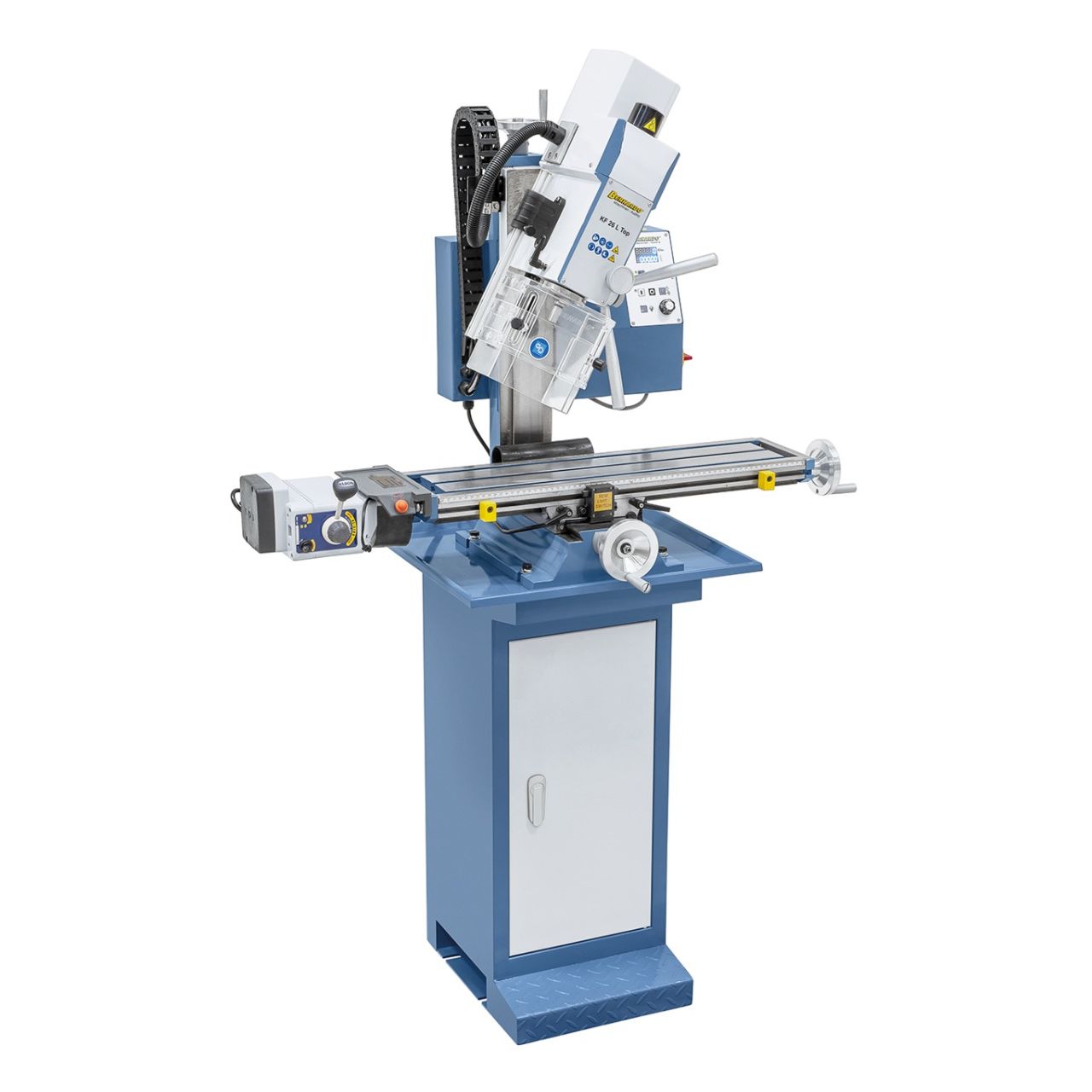

02-10231 Bernardo Bohr- und Fräsmaschinen KF 26 L TOP mit Vorschub
02-10231 Bernardo Bohr- und Fräsmaschinen KF 26 L Top mit Vorschub
Beschreibung:Die Bohr- und Fräsmaschine KF 26 L Top ist serienmäßig mit einem hochwertigem Gleichstrommotor ausgestattet. Wesentliche Vorteile, die sich daraus ergeben, sind das hohe Drehmoment im unteren Drehzahlbereich und die annähernd konstante Drehzahl unter Last. Ihren Einsatzbereich findet dieses Modell hauptsächlich beim professionellen Anwender, im Modellbau, aber auch im Ausbildungsbereich.
Features:
Technische Spezifikation:
* ohne Untergestell
Lieferumfang:
Benutzerfreundliche Bedienung über Folientastatur. Digitale Drehzahl- und Bohrtiefenanzeige im Lieferumfang enthalten.
Fräsen mit Plan- und Eckfräser(Art. Nr. 42-1057)
Optional lieferbarer Rundtisch für eine Vielzahl weiterer Anwendungsmöglichkeiten.
Schwalbenschwanzführung für x-, y- und z-Achse, nachstellbar über Keilleisten.
Großdimensionierter Sterngriff für leichte Pinolenzustellung beim Bohren, Handrad für Feinzustellung beim Fräsen.

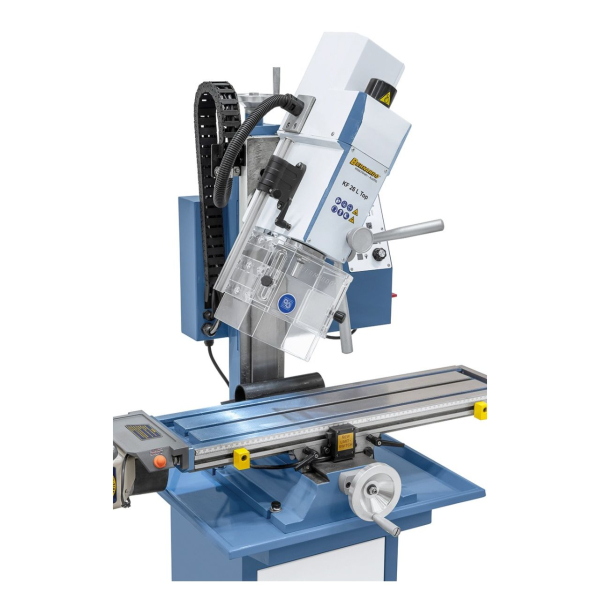

Beidseitig schwenkbarer Fräskopf von -90° bis +90°.
Beschreibung:Die Bohr- und Fräsmaschine KF 26 L Top ist serienmäßig mit einem hochwertigem Gleichstrommotor ausgestattet. Wesentliche Vorteile, die sich daraus ergeben, sind das hohe Drehmoment im unteren Drehzahlbereich und die annähernd konstante Drehzahl unter Last. Ihren Einsatzbereich findet dieses Modell hauptsächlich beim professionellen Anwender, im Modellbau, aber auch im Ausbildungsbereich.
Features:
- Hoher Drehzahlbereich von 60 - 2700 U/min, optimale Kraftübertragung durch 2-Stufen-Getriebe
- Variable Drehzahleinstellung, Drehzahl kann stufenlos an das Werkstück angepasst werden
- Modell auch mit stufenlosem Frästischvorschub und 3-Achs-Digitalanzeige DT 40 lieferbar

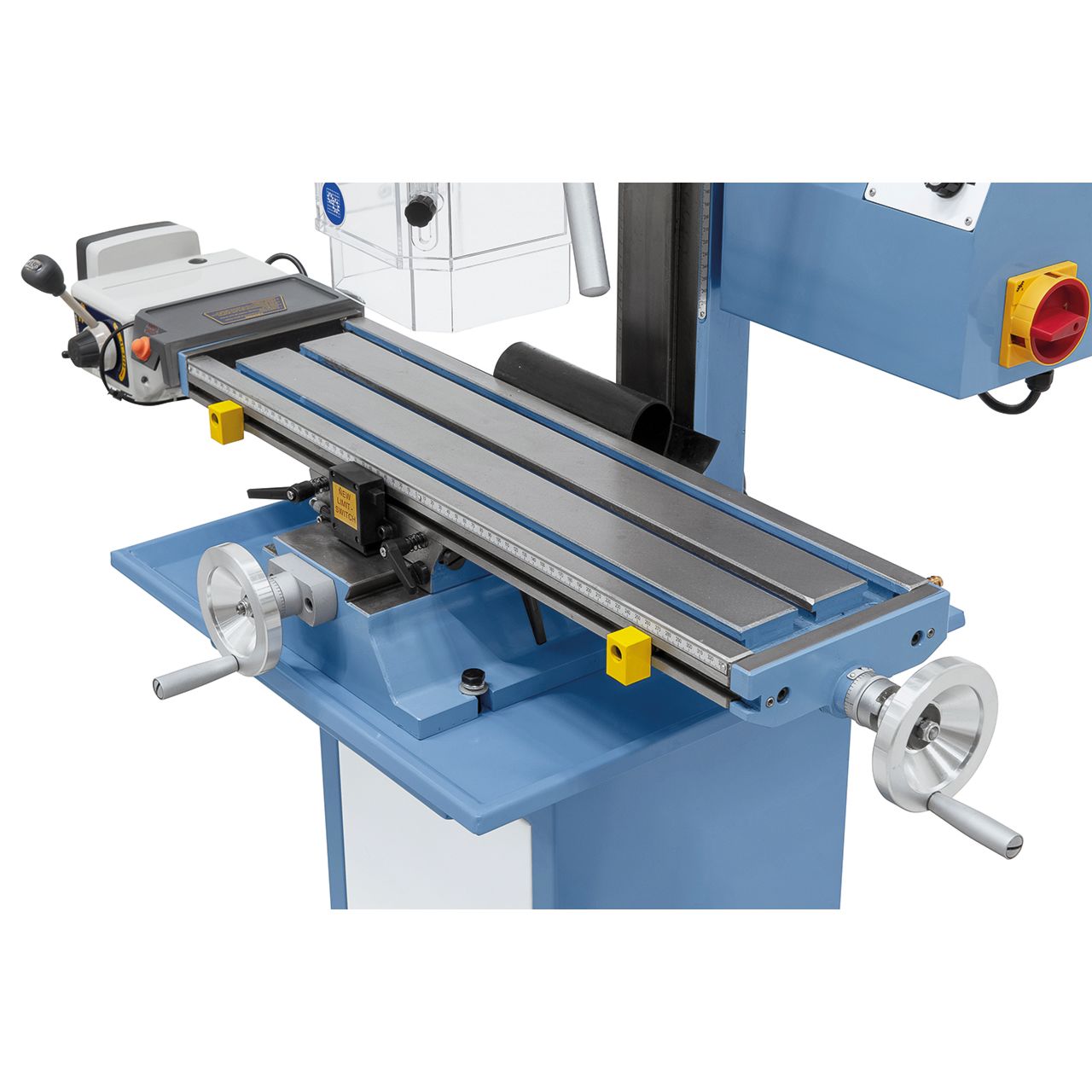

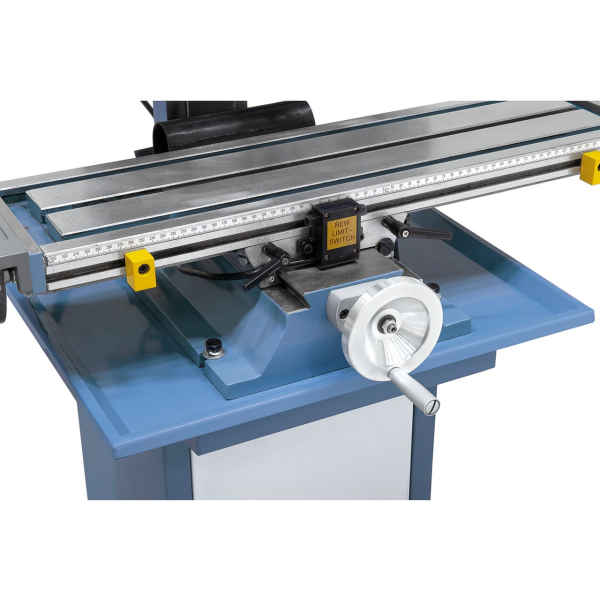

- Großdimensionierter Kreuztisch mit T-Nuten, präzise oberflächenbearbeitet
- Vielseitige Anwendungsmöglichkeiten, z.B. Schlitzfräsen, Planfräsen, Ausspindeln,.....
- Gleichstrommotor für optimales Drehmoment im unteren Drehzahlbereich
- Beidseitig schwenkbarer Fräskopf zum Winkelbohren, Fräsen von Fasen, usw.
- Inkl. EMV-Filter, schützt elektrische Geräte vor elektromagnetischen Störungen
- Serienmäßig mit Rechts-Linkslauf zum Gewindeschneiden
- Hohe Rundlaufgenauigkeit der Pinole durch Kegelrollenlager (? 0,015 mm)
- Schwalbenschwanzführung für x-, y- und z-Achse, nachstellbar über Keilleisten
- Pinolenverstellung über Handgriff, Feinzustellung mittels Handrad
Technische Spezifikation:
| Bohrleistung in Stahl | 20 mm |
| Stirnfräser max. | 63 mm |
| Schaftfräser max. | 20 mm |
| Ausladung | 190 mm |
| Abstand Spindel/Tisch min./max. | 95/270 mm |
| Pinolenhub | 54 mm |
| Spindeldrehzahl, stufenlos | 60 - 1400/90 - 2700 U/min |
| Spindelaufnahme | MK 2 |
| Tischgröße | 700 x 180 mm |
| Verfahrweg (x / y) | 435 / 130 mm |
| Fräskopf schwenkbar | -90° bis +90° |
| Höhenverstellung Fräskopf | 175 mm |
| T-Nutengröße | 12 mm |
| Motor-Abgabeleistung S1 100% | 0,60 kW / 230 V |
| Motor-Aufnahmeleistung S6 40% | 0,90 kW / 230 V |
| Maschinenabmessung (B x T x H)* | 940 x 660 x 840 mm |
| Gewicht ca. | 112 kg |
Lieferumfang:
- Zahnkranzbohrfutter 3 - 16 mm / B 16
- Bohrfutterdorn MK 2 / B 16
- Anzugsspindel

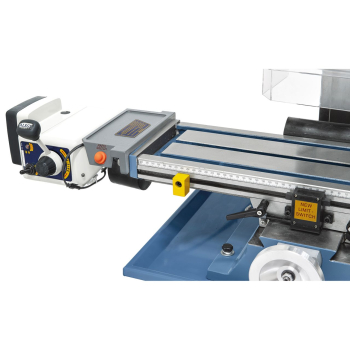

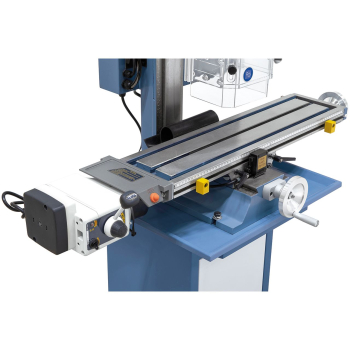

- x-Achsenvorschub
- LED-Maschinenleuchte
- Digitale Pinolenhubanzeige
- Digitale Drehzahlanzeige
- EMV-Filter nach CE-Norm
- Höhenverstellbare Schutzabdeckung
- Energiekette
- Bedienwerkzeug
Benutzerfreundliche Bedienung über Folientastatur. Digitale Drehzahl- und Bohrtiefenanzeige im Lieferumfang enthalten.
Fräsen mit Plan- und Eckfräser(Art. Nr. 42-1057)
Optional lieferbarer Rundtisch für eine Vielzahl weiterer Anwendungsmöglichkeiten.
Schwalbenschwanzführung für x-, y- und z-Achse, nachstellbar über Keilleisten.
Großdimensionierter Sterngriff für leichte Pinolenzustellung beim Bohren, Handrad für Feinzustellung beim Fräsen.
Beidseitig schwenkbarer Fräskopf von -90° bis +90°.
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
