02-1108 Bernardo Bohr- und Fräsmaschinen BF 45 HSV Vario
02-1108 Bernardo Bohr- und Fräsmaschinen BF 45 HSV Vario
Beschreibung:Mit der Bohr- und Fräsmaschine BF 45 HSV Vario hat man die Möglichkeit Bohr- und Fräsarbeiten in horizontaler, vertikaler und schräger Ebene durchzuführen. Durch die kompakte Bauweise, dem serienmäßigen Pinolenvorschub, der digitalen Pinolenhubanzeige und der stufenlosen Drehzahlregelung ist dieses Modell für Modellbauer, Handwerker und Reparaturwerkstätten optimal geeignet.
Features:
Technische Spezifikation:
Lieferumfang:
Schwenkbarer Getriebekopf für universellen Einsatz.
Der Pinolenvorschub kann wahlweise auf 0,10 / 0,18 oder 0,26 mm/U eingestellt werden
Einfache Vorwahl der Drehzahlstufe mittels Getriebewahlschalter, einstellen der gewünschten Drehzahl mittels Potentiometer.

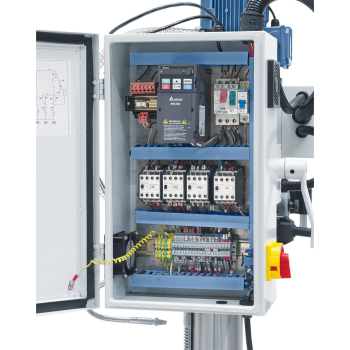

Serienmäßig mit hochwertigem Frequenzumrichter
Leistungsstarke Kühlmittelpumpe im Lieferumfang enthalten.
Ausbohren mit Ausdrehkopf
Fräsen mit 2-Achs-Schraubstock.
Beschreibung:Mit der Bohr- und Fräsmaschine BF 45 HSV Vario hat man die Möglichkeit Bohr- und Fräsarbeiten in horizontaler, vertikaler und schräger Ebene durchzuführen. Durch die kompakte Bauweise, dem serienmäßigen Pinolenvorschub, der digitalen Pinolenhubanzeige und der stufenlosen Drehzahlregelung ist dieses Modell für Modellbauer, Handwerker und Reparaturwerkstätten optimal geeignet.
Features:
- Variable Drehzahleinstellung durch Delta-Frequenzumrichter mit optimiertem Drehmomentverlauf
- Hohe Sicherheit durch höhenverstellbarer Schutzabdeckung nach CE-Norm
- Vielseitige Anwendungsmöglichkeiten wie z.B.: Schlitzfräsen, Planfräsen, Ausspindeln, usw.
- Großdimensionierter Kreuztisch mit T-Nuten und Kühlmittelrinne
- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
- Serienmäßig mit Digitalanzeige für Drehzahl und Pinolenhub
- Beiseitig schwenkbarer Fräskopf zum Winkelbohren, Fräsen von Fasen uvm.
- Schwalbenschwanzführung für x- und y-Achse, nachstellbar über Keilleisten
- Stabile und geschliffene Stahlsäule, ausgelegt für hohe Beanspruchung
- Serienmäßig mit automatischem Pinolenvorschub
- Rechts-Linkslaufeinrichtung zum Gewindeschneiden
Technische Spezifikation:
Bohrleistung in Stahl | 32 mm |
Bohrleistung in Guss | 40 mm |
Messerkopffräser max. | 80 mm |
Ausladung | 280 mm |
Spindeldrehzahl, stufenlos | 75 - 2750 U/min |
Spindelaufnahme | MK 4 |
Pinolenhub | 120 mm |
Pinolenvorschub | (3) 0,10 / 0,18 / 0,26 mm/U |
Tischgröße | 730 x 210 mm |
T-Nutengröße | 14 mm |
Abstand Spindel / Tisch max. | 640 mm |
Abstand Spindel / Bodenplatte max. | 1190 mm |
Verfahrweg (x / y) | 495 / 200 mm |
Fräskopf schwenkbar | -90° bis +90° |
Höhenverstellung Fräskopf | 260 mm |
Säulendurchmesser | 115 mm |
Arbeitsfläche Bodenplatte | 365 x 375 mm |
Motor-Abgabeleistung S1 100% | 1,5 kW (400 V) |
Motor-Aufnahmeleistung S6 40% | 2,2 kW (400 V) |
Maschinenabmessung (B x T X H) | 1070 x 800 x 2060 mm |
Gewicht ca. | 362 kg |
Lieferumfang:
- Schnellspannbohrfutter 1 – 16 mm / B 16
- Bohrfutterdorn MK 4 / B 16
- Anzugsspindel M 16
- Reduzierhülse MK 4 / 3
- Kombi-Aufsteckfräsdorn MK 4 / 27 mm
- Automatischer Pinolenvorschub
- Höhenverstellbare Schutzabdeckung
- Digitale Pinolenhubanzeige
- Digitale Drehzahlanzeige
- Frequenzumrichter
- Gewindeschneideinrichtung
- Kühlmitteleinrichtung
- LED-Maschinenleuchte
- Längsmeßskala
- Bedienwerkzeug
Schwenkbarer Getriebekopf für universellen Einsatz.
Der Pinolenvorschub kann wahlweise auf 0,10 / 0,18 oder 0,26 mm/U eingestellt werden
Einfache Vorwahl der Drehzahlstufe mittels Getriebewahlschalter, einstellen der gewünschten Drehzahl mittels Potentiometer.
Serienmäßig mit hochwertigem Frequenzumrichter
Leistungsstarke Kühlmittelpumpe im Lieferumfang enthalten.
Ausbohren mit Ausdrehkopf
Fräsen mit 2-Achs-Schraubstock.
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
