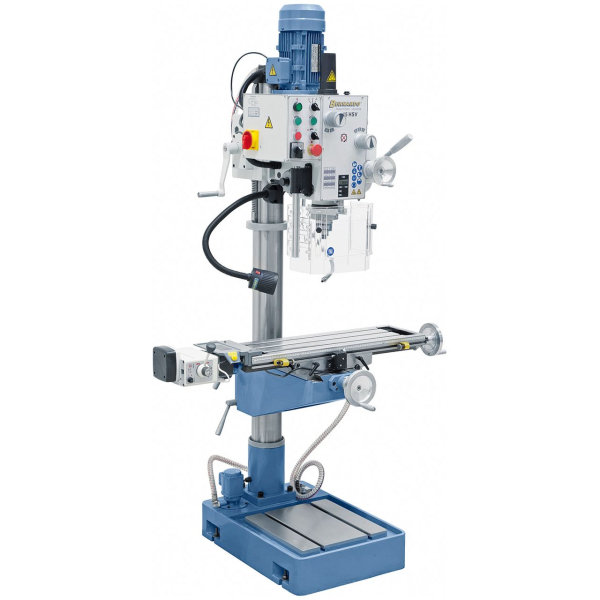

02-1106 Bernardo Bohr- und Fräsmaschinen BF 45 HSV
02-1106 Bernardo Bohr- und Fräsmaschinen BF 45 HSV
Beschreibung:Bohr- und Fräsmaschine mit Pinolenvorschub
Features:
Technische Spezifikation:
Lieferumfang:
Ergonomisch angebrachte Schaltelemente an der Vorderseite der Maschine.
Digitale Pinolenhubanzeige für komfortables Arbeiten.
Leistungsstarke Kühlmittelpumpe im Lieferumfang enthalten.
Schwenkbarer Getriebekopf für universellen Einsatz.
Leichtgängige Pinolenzustellung beim Bohren über ergonomisch angebrachte Handgriffe, Handrad mit Skala für genaues Zustellen beim Fräsen.
Leistungsstarker 2-Stufen- Motor mit 1,1 / 1,5 kW Antriebsleistung.
Beschreibung:Bohr- und Fräsmaschine mit Pinolenvorschub
Features:
- Serienmäßig mit automatischem Pinolenvorschub und Gewindeschneideinrichtung
- Durchzugsstarker 2-Stufenmotor, Drehzahlbereich 75 - 3200 U/min
- Stabile und geschliffene Stahlsäule, ausgelegt für hohe Beanspruchung
- Serienmäßig mit digitaler Pinolenhubanzeige und LED-Arbeitsleuchte ausgestattet
- Einfacher und schneller Drehzahlwechsel mittels Schalthebel
- Getriebekopf 180° schwenkbar, 360° drehbar und höhenverstellbar
- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
- Handgrobvorschub auf Handfeinvorschub mittels Kupplung umschaltbar
- Qualitätskugellager sorgen für eine hohe Rundlaufgenauigkeit
- Hohe Sicherheit durch höhenverstellbaren Futterschutz mit Mikroschalter
Technische Spezifikation:
Bohrleistung in Stahl | 32 mm |
Bohrleistung in Guss | 40 mm |
Messerkopffräser max. | 80 mm |
Ausladung | 280 mm |
Spindeldrehzahl | (12) 75 – 3200 U/min |
Spindelaufnahme | MK 4 |
Pinolenhub | 120 mm |
Pinolenvorschub | (3) 0,10 / 0,18 / 0,26 mm/U |
Tischgröße | 730 x 210 mm |
T-Nutengröße | 14 mm |
Abstand Spindel / Tisch max. | 640 mm |
Abstand Spindel / Bodenplatte max. | 1190 mm |
Verfahrweg (x / y) | 495 / 200 mm |
Fräskopf schwenkbar | -90° bis +90° |
Höhenverstellung Fräskopf | 260 mm |
Säulendurchmesser | 115 mm |
Arbeitsfläche Bodenplatte | 365 x 375 mm |
Motor-Abgabeleistung S1 100% | 1,1 / 1,5 kW (400 V) |
Motor-Aufnahmeleistung S6 40% | 1,5 / 2,2 kW (400 V) |
Maschinenabmessung (B x T X H) | 1070 x 800 x 2060 mm |
Gewicht ca. | 362 kg |
Lieferumfang:
- Schnellspannbohrfutter 3 – 16 mm / B 16
- Bohrfutterdorn MK 4 / B 16
- Anzugsspindel M 16
- Reduzierhülse MK 4 / 3
- Kombi-Aufsteckfräsdorn MK 4 / 27 mm
- Automatischer Pinolenvorschub
- Höhenverstellbare Schutzabdeckung
- Digitale Pinolenhubanzeige
- Gewindeschneideinrichtung
- Kühlmitteleinrichtung
- LED-Maschinenleuchte
- Längsmeßskala
- Bedienwerkzeug
Ergonomisch angebrachte Schaltelemente an der Vorderseite der Maschine.
Digitale Pinolenhubanzeige für komfortables Arbeiten.
Leistungsstarke Kühlmittelpumpe im Lieferumfang enthalten.
Schwenkbarer Getriebekopf für universellen Einsatz.
Leichtgängige Pinolenzustellung beim Bohren über ergonomisch angebrachte Handgriffe, Handrad mit Skala für genaues Zustellen beim Fräsen.
Leistungsstarker 2-Stufen- Motor mit 1,1 / 1,5 kW Antriebsleistung.
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
