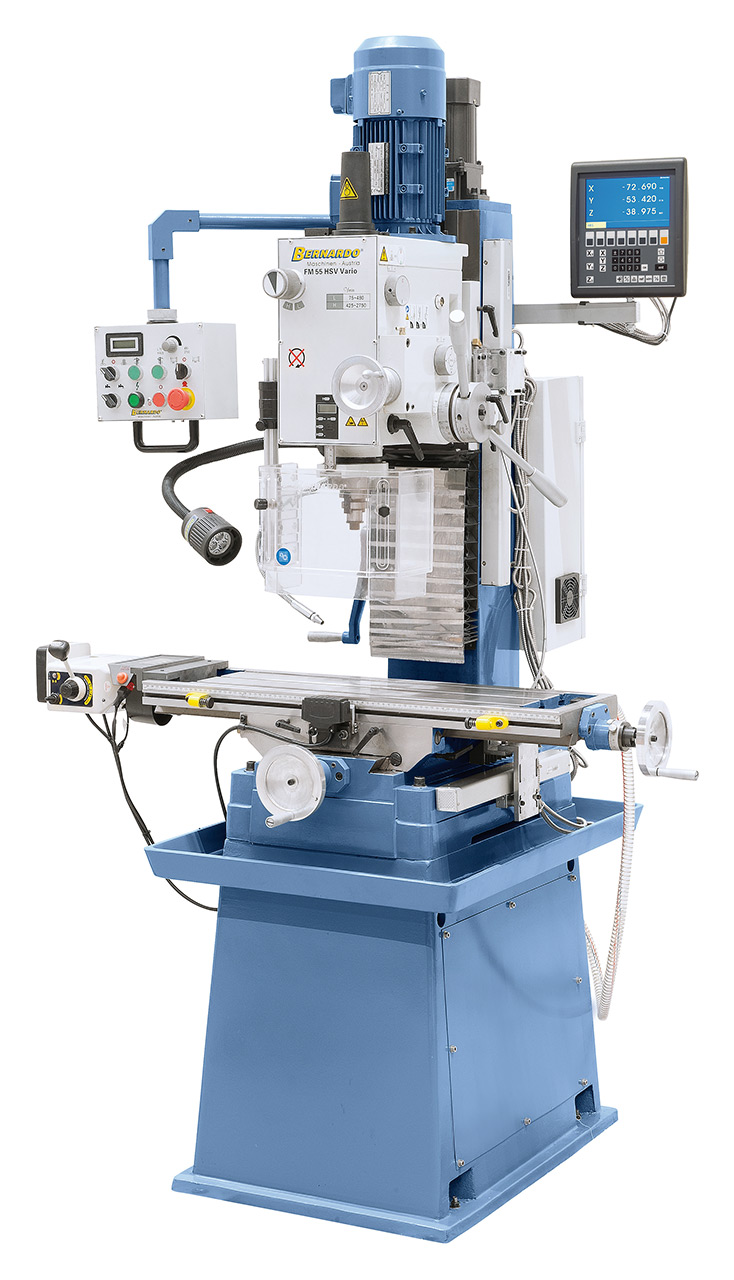

02-1101 Bernardo Bohr- und Fräsmaschinen FM 55 HSV Vario inkl. 3-Achs-Digitalanzeige
02-1101 Bernardo Bohr- und Fräsmaschinen FM 55 HSV Vario inkl. 3-Achs-Digitalanzeige
Beschreibung:Die Bohr- und Fräsmaschine FM 55 HSV Vario zeichnet sich neben der motorischen Höhenverstellung des Fräskopfes und dem automatischen Pinolenvorschub vor allem durch die stufenlose Drehzahl aus. Schon die Grundausstattung beinhaltet alle wichtigen Zubehöre (3-Achs-Digitalanzeige, Frästischvorschub, Zentralschmierung, Kühlmitteleinrichtung, LED-Arbeitsleuchte, Graugussuntergestell mit Kühlmittelrinne, Sicherheitseinrichtungen nach CE-Norm, …), wodurch diese Maschine universell einsetzbar ist.
Features:
Technische Spezifikation:
Lieferumfang:

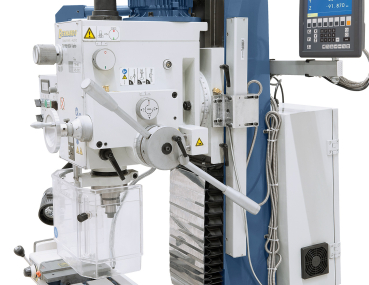

Der Pinolenvorschub kann wahlweise auf 0,10 / 0,18 oder 0,26 mm/U eingestellt werden
Serienmäßig mit Zentralschmierung für alle Führungsbahnen
Großdimensionierter Kreuztisch mit T-Nuten und Kühlmittelrinne. Abbildung mit serienmäßigem Frästischvorschub AL 450 D
Einfache Vorwahl der Drehzahlstufe mittels Getriebewahlschalter, einstellen der gewünschten Drehzahl mittels Potentiometer.

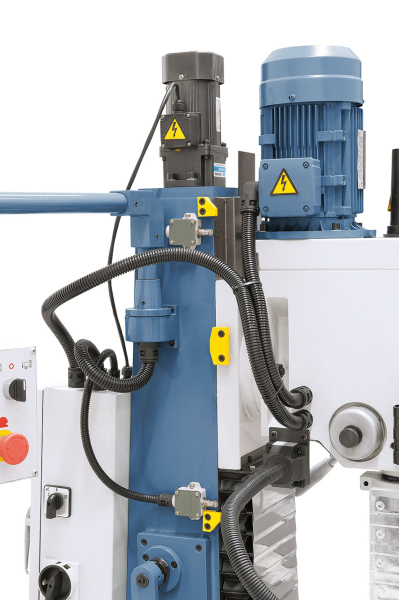

Fräskopfverstellung erfolgt unkompliziert mittels serienmäßigem Hubmotor.
Durch den Frequenzum- richter kann die Drehzahl stufenlos eingestellt werden
Beschreibung:Die Bohr- und Fräsmaschine FM 55 HSV Vario zeichnet sich neben der motorischen Höhenverstellung des Fräskopfes und dem automatischen Pinolenvorschub vor allem durch die stufenlose Drehzahl aus. Schon die Grundausstattung beinhaltet alle wichtigen Zubehöre (3-Achs-Digitalanzeige, Frästischvorschub, Zentralschmierung, Kühlmitteleinrichtung, LED-Arbeitsleuchte, Graugussuntergestell mit Kühlmittelrinne, Sicherheitseinrichtungen nach CE-Norm, …), wodurch diese Maschine universell einsetzbar ist.
Features:
- Variable Drehzahleinstellung durch Delta-Frequenzumrichter mit optimiertem Drehmomentverlauf
- Vielseitige Anwendungsmöglichkeiten wie z.B.: Schlitzfräsen, Planfräsen, Ausspindeln, usw.
- Schnelle Tischverstellung in x-Achse durch automatischen Tischvorschub mit Eilgang
- Serienmäßig mit automatischem Pinolenvorschub und Gewindeschneideinrichtung
- Schwalbenschwanzführung für x-, y- und z-Achse, nachstellbar über Keilleisten
- Beiseitig schwenkbarer Fräskopf zum Winkelbohren, Fräsen von Fasen uvm.
- Serienmäßig mit Digitalanzeige für Drehzahl und Pinolenhub
- Schwerer Maschinenständer aus Grauguss für vibrationsfreies Arbeiten
- Leistungsstarke Kühlmitteleinrichtung im Standfuß integriert
Technische Spezifikation:
Bohrleistung in Stahl | 32 mm |
Bohrleistung in Guss | 40 mm |
Messerkopffräser max. | 80 mm |
Ausladung | 220 mm |
Spindeldrehzahl, stufenlos | 75 – 480 / 425 – 2750 U/min |
Spindelaufnahme | MK 4 |
Pinolenhub | 125 mm |
Pinolenvorschub | (3) 0,10 / 0,18 / 0,26 mm/U |
Tischgröße | 800 x 240 mm |
Verfahrweg (x / y) | 420 / 200 mm |
Fräskopf schwenkbar | -60° bis +60° |
Abstand Spindel / Tisch | 95 - 485 mm |
Höhenverstellung Fräskopf | 390 mm |
T-Nutengröße | 14 mm |
Hubmotor | 90 W |
Motor-Abgabeleistung S1 100% | 1,5 kW (400 V) |
Motor-Aufnahmeleistung S6 40% | 2,2 kW (400 V) |
Maschinenabmessung (B x T x H) | 1270 x 960 x 2120 mm |
Gewicht ca. | 445 kg |
Lieferumfang:
- 3-Achs-Digitalanzeige ES-12 V mit LCD-Display
- Schnellspannbohrfutter 3 – 16 mm / B 16
- Bohrfutterdorn MK 4 – B 16
- Anzugsspindel M 16
- Reduzierhülse MK 4 / 3
- Kombi-Aufsteckfräsdorn MK 4 / 27 mm
- Automatischer Pinolenvorschub
- Höhenverstellbare Schutzabdeckung
- Hubmotor für Fräskopf
- Zentralschmierung
- x-Achsenvorschub AL 450 D
- Frequenzumrichter Delta VFD-E
- LED-Maschinenleuchte
- Digitale Drehzahlanzeige
- Digitale Pinolenhubanzeige
- Gewindeschneideinrichtung
- Lamellen-Schutzabdeckung
- Kühlmitteleinrichtung
- Längsmeßskala
- Gussuntergestell mit Kühlmittelrinne
- Bedienwerkzeug
Der Pinolenvorschub kann wahlweise auf 0,10 / 0,18 oder 0,26 mm/U eingestellt werden
Serienmäßig mit Zentralschmierung für alle Führungsbahnen
Großdimensionierter Kreuztisch mit T-Nuten und Kühlmittelrinne. Abbildung mit serienmäßigem Frästischvorschub AL 450 D
Einfache Vorwahl der Drehzahlstufe mittels Getriebewahlschalter, einstellen der gewünschten Drehzahl mittels Potentiometer.
Fräskopfverstellung erfolgt unkompliziert mittels serienmäßigem Hubmotor.
Durch den Frequenzum- richter kann die Drehzahl stufenlos eingestellt werden
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
