02-1062 Bernardo Bohr- und Fräsmaschinen FM 45 HS
02-1062 Bernardo Bohr- und Fräsmaschinen FM 45 HS
Beschreibung:
Technische Spezifikation:
* ohne Untergestell
Lieferumfang:

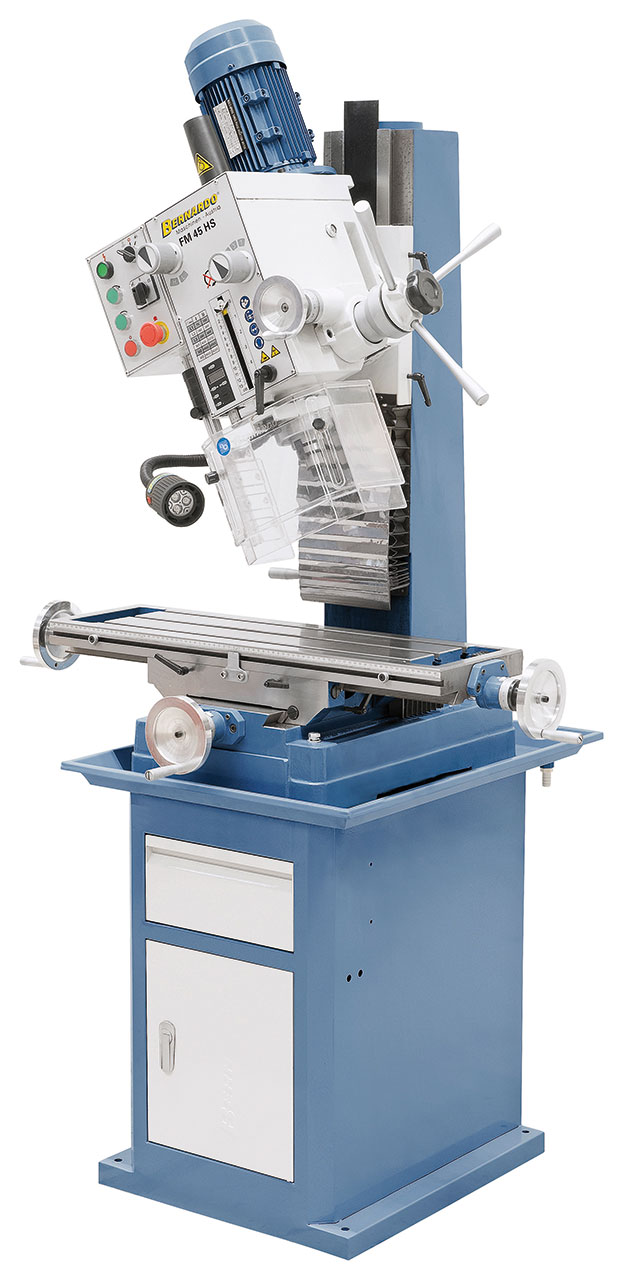

mit schräggestelltem Fräskopf zum Winkelbohren
Leistungsstarker 2-Stufen- Motor mit 1,1 / 1,5 kW Antriebsleistung.
Übersichtlich angeordnete Schaltelemente (Gewindebohren, Start-Stop,...
Großdimensionierte Pinole mit 125 mm Hub, serienmäßig mit digitaler Pinolenhubanzeige
Leichtgängige Pinolenzustellung beim Bohren über ergonomisch angebrachte Handgriffe, Handrad mit Skala für genaues Zustellen beim Fräsen.
Beschreibung:
Das Modell FM 45 HS ist eine kostengünstige Bohr- und Fräsmaschine. Durch die Schwalbenschwanzführung des Getriebekopfes wird ein Höchstmaß an Präzision und Stabilität gewährleistet. Ihren Einsatzbereich findet dieses Modell hauptsächlich beim Heimwerker.
Features:
- Einfacher und schneller Drehzahlwechsel mittels Getriebewahlschalter
- Vielseitige Anwendungsmöglichkeiten wie Bohren, Fräsen, Gewindeschneiden,…
- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
- Rechts- und Linkslaufeinrichtung zum Gewindeschneiden
- Pinolenverstellung mittels Handgriff, Feinzustellung mittels Handrad
- Schwalbenschwanzführung für x-, y- und z-Achse, nachstellbar über Keilleisten
- Beidseitig schwenkbarer Fräskopf zum Winkelbohren, Fräsen von Fasen, usw.
- Massiver großer Kreuztisch, präzise oberflächenbearbeitet
- Optimales Preis-Leistungsverhältnis für den kostenbewussten Anwender
Technische Spezifikation:
Bohrleistung in Stahl | 32 mm |
Bohrleistung in Guss | 40 mm |
Messerkopffräser max. | 80 mm |
Ausladung | 220 mm |
Spindeldrehzahl | (12) 75 - 3200 U/min |
Spindelaufnahme | MK 4 |
Pinolenhub | 125 mm |
Tischgröße | 800 x 240 mm |
Verfahrweg (x / y) | 555 / 225 mm |
Fräskopf schwenkbar | -60° bis +60° |
Abstand Spindel / Tisch | 60 - 485 mm |
Höhenverstellung Fräskopf | 425 mm |
T-Nutengröße | 14 mm |
Motor-Abgabeleistung S1 100% | 1,1 / 1,5 kW (400 V) |
Motor-Aufnahmeleistung S6 40% | 1,5 / 2,2 kW (400 V) |
Maschinenabmessung (B x T x H)* | 1140 x 770 x 1500 mm |
Gewicht ca. | 287 kg |
Lieferumfang:
- Schnellspannbohrfutter 3 – 16 mm / B 16
- Bohrfutterdorn MK 4 / B 16
- Anzugsspindel M 16
- Reduzierhülse MK 4 / 3
- Kombi-Aufsteckfräsdorn MK 4 / 27 mm
- Höhenverstellbare Schutzabdeckung
- Gewindeschneideinrichtung
- LED-Maschinenleuchte
- Digitale Pinolenhubanzeige
- Lamellen-Schutzabdeckung
- Längsmeßskala
- Bedienwerkzeug

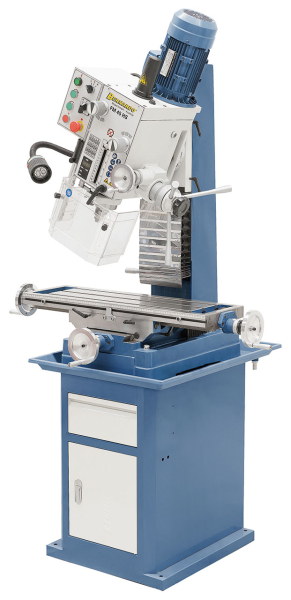

mit schräggestelltem Fräskopf zum Winkelbohren
Leistungsstarker 2-Stufen- Motor mit 1,1 / 1,5 kW Antriebsleistung.
Übersichtlich angeordnete Schaltelemente (Gewindebohren, Start-Stop,...
Großdimensionierte Pinole mit 125 mm Hub, serienmäßig mit digitaler Pinolenhubanzeige
Leichtgängige Pinolenzustellung beim Bohren über ergonomisch angebrachte Handgriffe, Handrad mit Skala für genaues Zustellen beim Fräsen.
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
