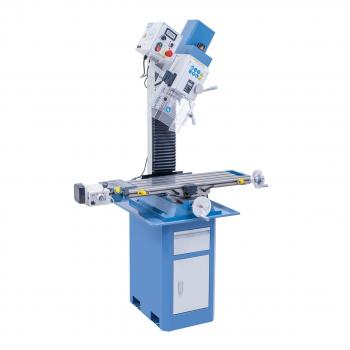

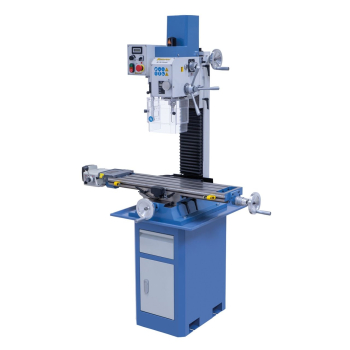

02-10430 Bernardo Bohr- und Fräsmaschine BF 30 N Super
02-10430 Bernardo Bohr- und Fräsmaschinen BF 30 N Super mit Vorschub AL 350 D
Beschreibung:Die Weiterentwicklung der bewährten KF 25 Vario bietet serienmäßig eine vergrößerte Spindelaufnahme, einen größeren Frästisch sowie 2 Digitalanzeigen für Drehzahl (50 - 3000 U/min) und Pinolenhub. Weitere interessante Merkmale dieser kompakten Bohr- und Fräsmaschine sind die elektronisch stufenlos regelbare Drehzahl sowie der schwenkbare Fräskopf von -90° bis +90°.
Features:
Technische Spezifikation:
* ohne Untergestell
Lieferumfang:

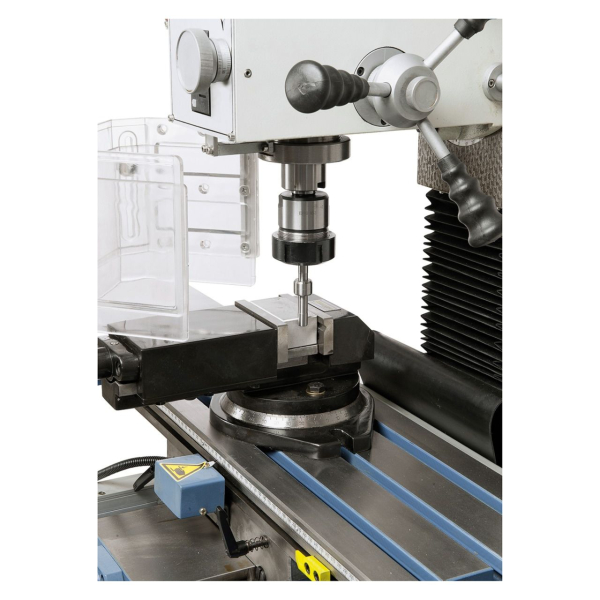

Lieferbares Sonderzubehör: Kantentaster
Halb-Universal-Teilkopf BS-0: optimal für die Wellenbearbeitung

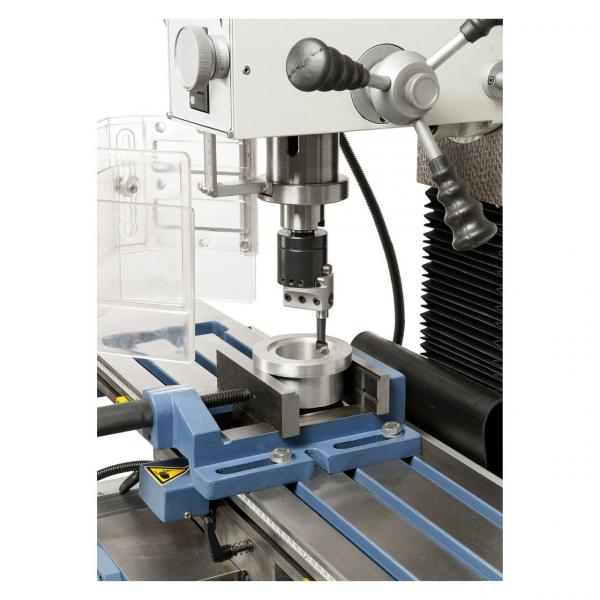

Auf Wunsch kann die Maschine mit einem Ausdrehkopf ausgestattet werden.

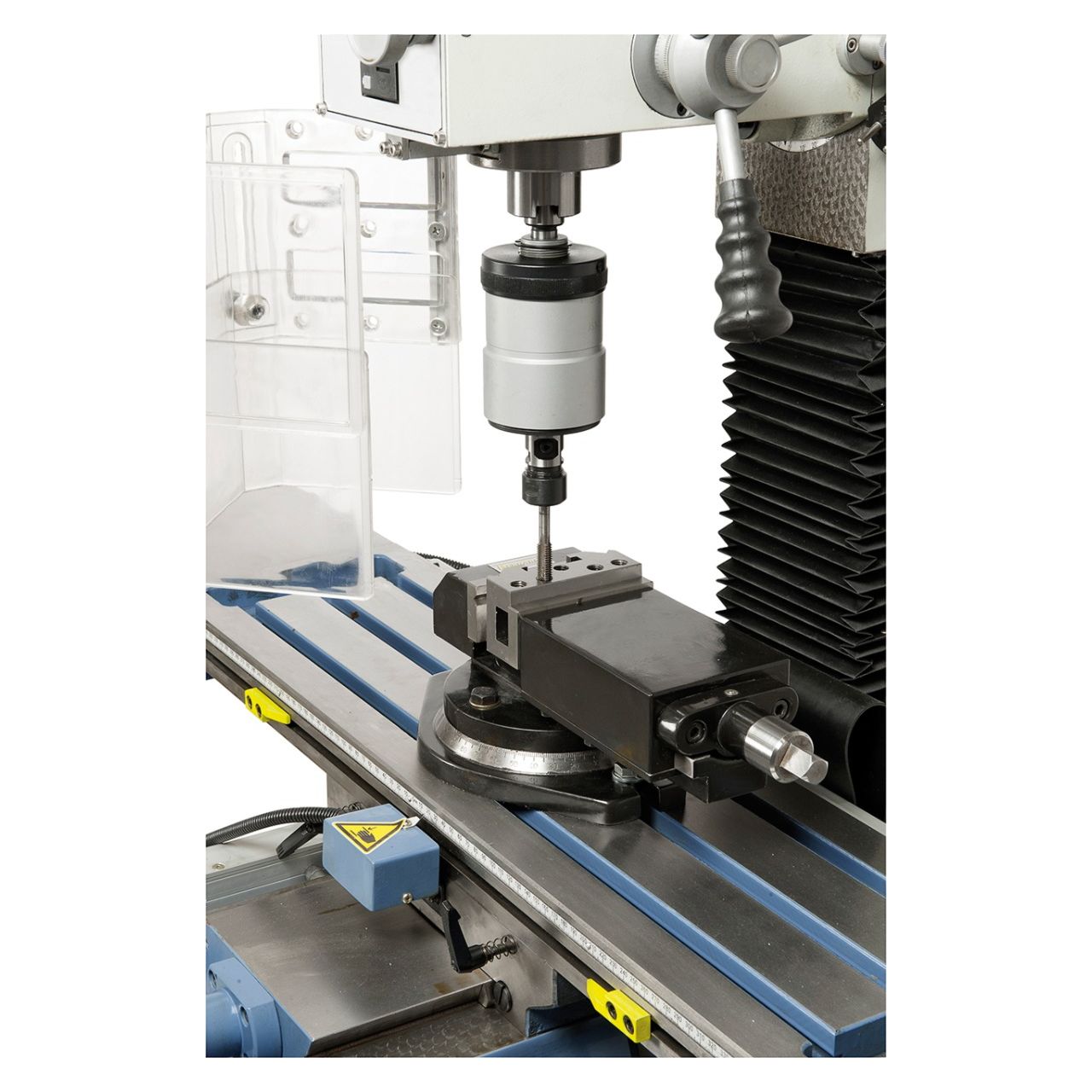

Gewindebohren

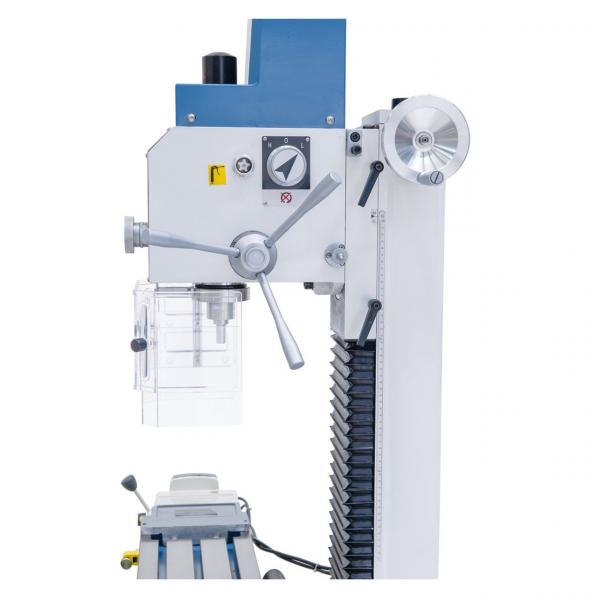

Beidseitig schwenkbarer Fräskopf von -90° bis +90°.
Beschreibung:Die Weiterentwicklung der bewährten KF 25 Vario bietet serienmäßig eine vergrößerte Spindelaufnahme, einen größeren Frästisch sowie 2 Digitalanzeigen für Drehzahl (50 - 3000 U/min) und Pinolenhub. Weitere interessante Merkmale dieser kompakten Bohr- und Fräsmaschine sind die elektronisch stufenlos regelbare Drehzahl sowie der schwenkbare Fräskopf von -90° bis +90°.
Features:
- Vielseitige Anwendungsmöglichkeiten, z.B. Schlitzfräsen, Planfräsen, Ausspindeln, ...

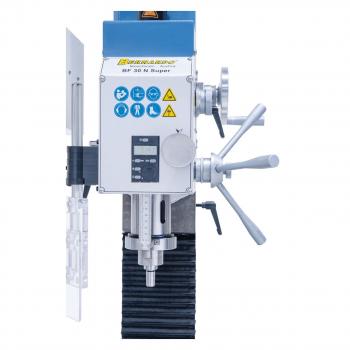

- Digitale Drehzahl- und Bohrtiefenanzeige im Lieferumfang enthalten
- 2-Stufengetriebe für optimale Kraftübertragung
- Serienmäßig mit Rechts-Linkslauf, optimal zum Gewindeschneiden
- Gleichstrommotor für optimales Drehmoment im unteren Drehzahlbereich
- Schwalbenschwanzführung für x-, y- und z-Achse, nachstellbar über Keilleisten
- Hohe Rundlaufgenauigkeit (?0,015 mm) der Pinole durch Präzisionslager
- Beidseitig schwenkbarer Fräskopf zum Winkelbohren, Fräsen von Fasen usw.

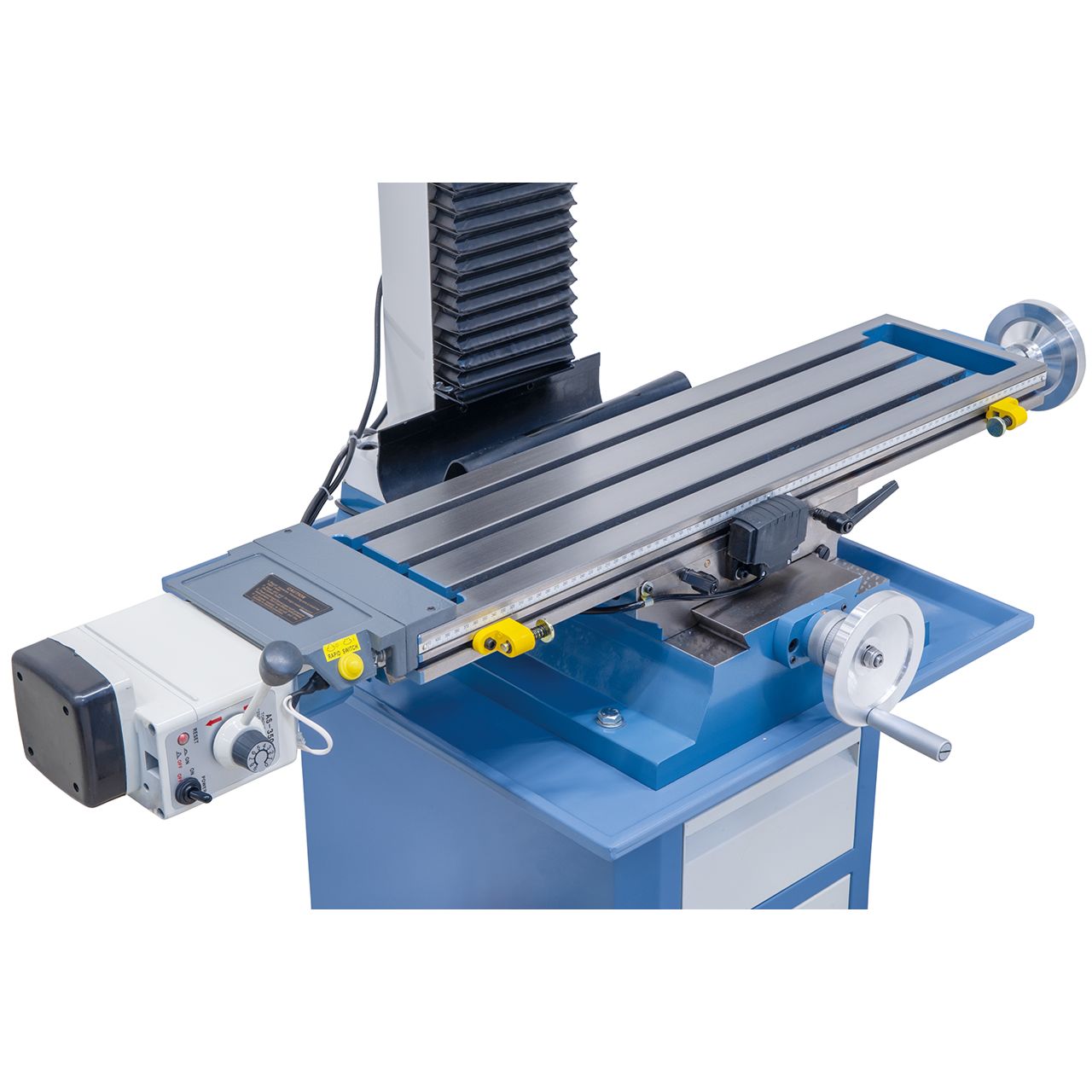

- Großdimensionierter Kreuztisch mit T-Nuten, präzise oberflächenbearbeitet
- Pinolenverstellung mittels Handgriff, Feinzustellung mittels Handrad
Technische Spezifikation:
| Bohrleistung in Stahl | 30 mm |
| Stirnfräser max. | 75 mm |
| Schaftfräser max. | 25 mm |
| Ausladung | 180 mm |
| Abstand Spindel / Tisch | 115 - 465 mm |
| Pinolenhub | 70 mm |
| Spindeldrehzahl, stufenlos | 50 - 1100 / 150 - 3000 U/min |
| Spindelaufnahme | MK 3 |
| Tischgröße | 840 x 210 mm |
| Verfahrweg (x / y) | 455 / 195 mm |
| Fräskopf schwenkbar | -90° bis +90° |
| Höhenverstellung Fräskopf | 350 mm |
| T-Nutengröße | 14 mm |
| Motor-Abgabeleistung S1 100% | 1,1 kW / 230 V |
| Motor-Aufnahmeleistung S6 40% | 1,6 kW / 230 V |
| Maschinenabmessung (B x T x H)* | 1350 x 710 x 1200 mm |
| Gewicht ca. | 222 kg |
Lieferumfang:

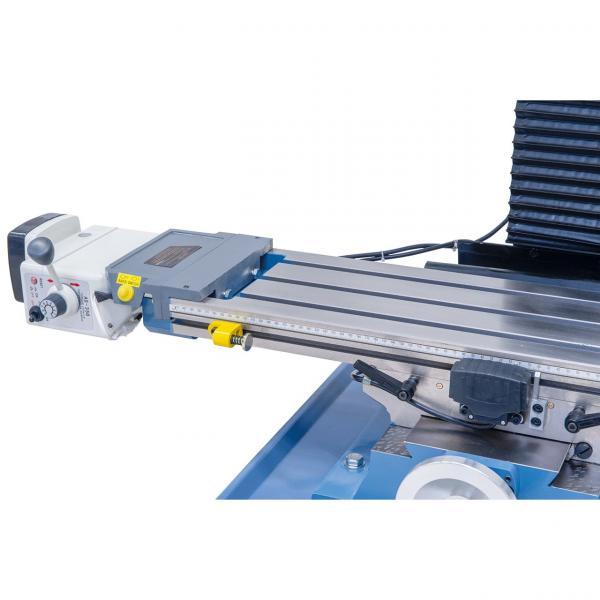

- x-Achsenvorschub AL 350 D
- Bohrfutterdorn MK 3 / B 16
- Schnellspannbohrfutter 1 - 16 mm / B 16
- Anzugsspindel M 12
- Digitale Drehzahlanzeige
- Digitale Pinolenhubanzeige
- EMV-Filter nach CE-Norm
- Höhenverstellbare Schutzabdeckung
- Bedienwerkzeug
Lieferbares Sonderzubehör: Kantentaster
Halb-Universal-Teilkopf BS-0: optimal für die Wellenbearbeitung
Auf Wunsch kann die Maschine mit einem Ausdrehkopf ausgestattet werden.
Gewindebohren
Beidseitig schwenkbarer Fräskopf von -90° bis +90°.
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
