02-1037B Bernardo Bohr- und Fräsmaschinen BF 30 G inkl. 3-Achs-Digitalanzeige DT 40
02-1037B Bernardo Bohr- und Fräsmaschinen BF 30 G inkl. 3-Achs Digitalanzeige DT 40
Beschreibung:Das Modell BF 30 G ist eine kostengünstige Bohr- und Fräsmaschine. Durch die Schwalbenschwanzführung des Getriebekopfes wird ein Höchstmaß an Präzision und Stabilität gewährleistet. Ihren Einsatzbereich findet dieses Modell hauptsächlich beim Heimwerker.
Features:
Technische Spezifikation:
* ohne Untergestell
Lieferumfang:
Einfacher und schneller Drehzahlwechsel mittels Getriebewahlschalter.
Hohe Sicherheit durch höhenverstellbaren Futterschutz mit Mikroschalter.
Übersichtlich angeordnete Schaltelemente, serienmäßig mit Gewindeschneideinrichtung.
Massiver großer Kreuztisch, präzise oberflächenbearbeitet.
Einstellbarer Bohrtiefenanschlag, Bohrtiefe mittels Skala ablesbar.
Beschreibung:Das Modell BF 30 G ist eine kostengünstige Bohr- und Fräsmaschine. Durch die Schwalbenschwanzführung des Getriebekopfes wird ein Höchstmaß an Präzision und Stabilität gewährleistet. Ihren Einsatzbereich findet dieses Modell hauptsächlich beim Heimwerker.
Features:
- 12 schaltbare Drehzahlen durch leistungsstarken 2-Stufen-Motor
- Qualitätskugellager sorgen für eine hohe Rundlaufgenauigkeit
- Vielseitige Anwendungsmöglichkeiten wie Bohren, Fräsen, Gewindeschneiden,…
- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
- Rechts- und Linkslaufeinrichtung zum Gewindeschneiden
- Schwalbenschwanzführung für x-, y- und z-Achse, nachstellbar über Keilleisten
- Beidseitig schwenkbarer Fräskopf zum Winkelbohren, Fräsen von Fasen, usw.
- Optimales Preis-Leistungsverhältnis für den kostenbewussten Anwender
- Hochwertiger Aluminium-Motor, konzipiert für längeren Einsatz
- Graugusstisch mit T-Nuten und umlaufender Kühlmittelrinne
Technische Spezifikation:
| Bohrleistung in Stahl | 30 mm |
| Stirnfräser max. | 63 mm |
| Schaftfräser max. | 25 mm |
| Ausladung | 170 mm |
| Abstand Spindel / Tisch | 105 - 465 mm |
| Pinolenhub | 70 mm |
| Spindeldrehzahl | (12) 95 - 2840 U/min |
| Spindelaufnahme | MK 3 |
| Tischgröße | 700 x 190 mm |
| Verfahrweg (x / y) | 460 / 210 mm |
| Fräskopf schwenkbar | -45° bis +45° |
| Höhenverstellung Fräskopf | 360 mm |
| T-Nutengröße | 12 mm |
| Motor-Abgabeleistung S1 100% | 0,75 / 1,1 kW (400 V) |
| Motor-Aufnahmeleistung S6 40% | 1,1 / 1,6 kW (400 V) |
| Maschinenabmessung (B x T x H)* | 1000 x 720 x 1300 mm |
| Gewicht ca. | 190 kg |
Lieferumfang:
- 3-Achs-Digitalanzeige DT 40
- Bohrfutterdorn MK 3 / B 16
- Zahnkranzbohrfutter 3 - 16 mm / B 16
- Anzugsspindel M 12
- Gewindeschneideinrichtung
- Höhenverstellbare Schutzabdeckung
- Längsmeßskala
- Bedienwerkzeug
Einfacher und schneller Drehzahlwechsel mittels Getriebewahlschalter.

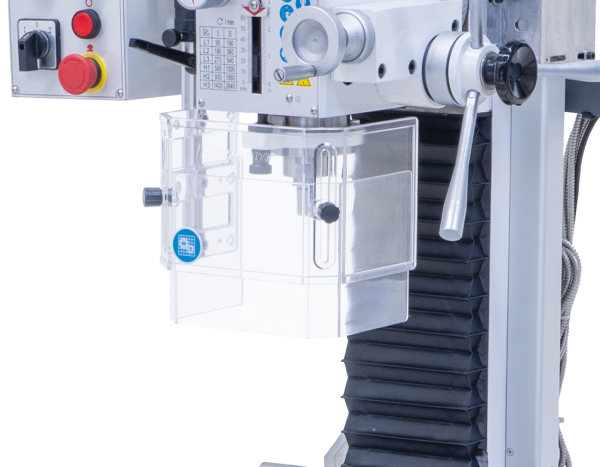

Hohe Sicherheit durch höhenverstellbaren Futterschutz mit Mikroschalter.

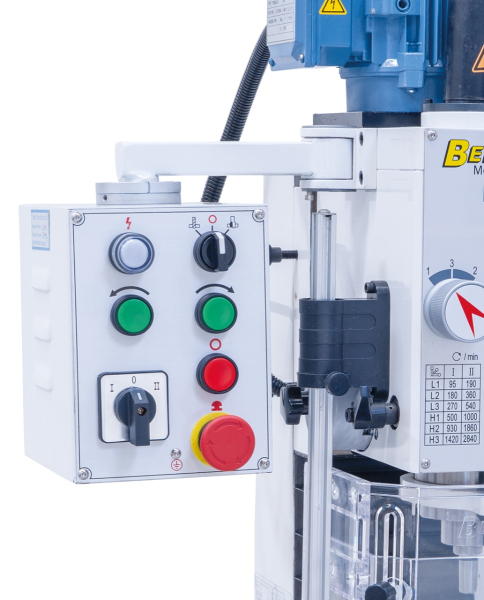

Übersichtlich angeordnete Schaltelemente, serienmäßig mit Gewindeschneideinrichtung.
Massiver großer Kreuztisch, präzise oberflächenbearbeitet.
Einstellbarer Bohrtiefenanschlag, Bohrtiefe mittels Skala ablesbar.
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
